STRALIS

КОМПОНЕНТЫ II.21

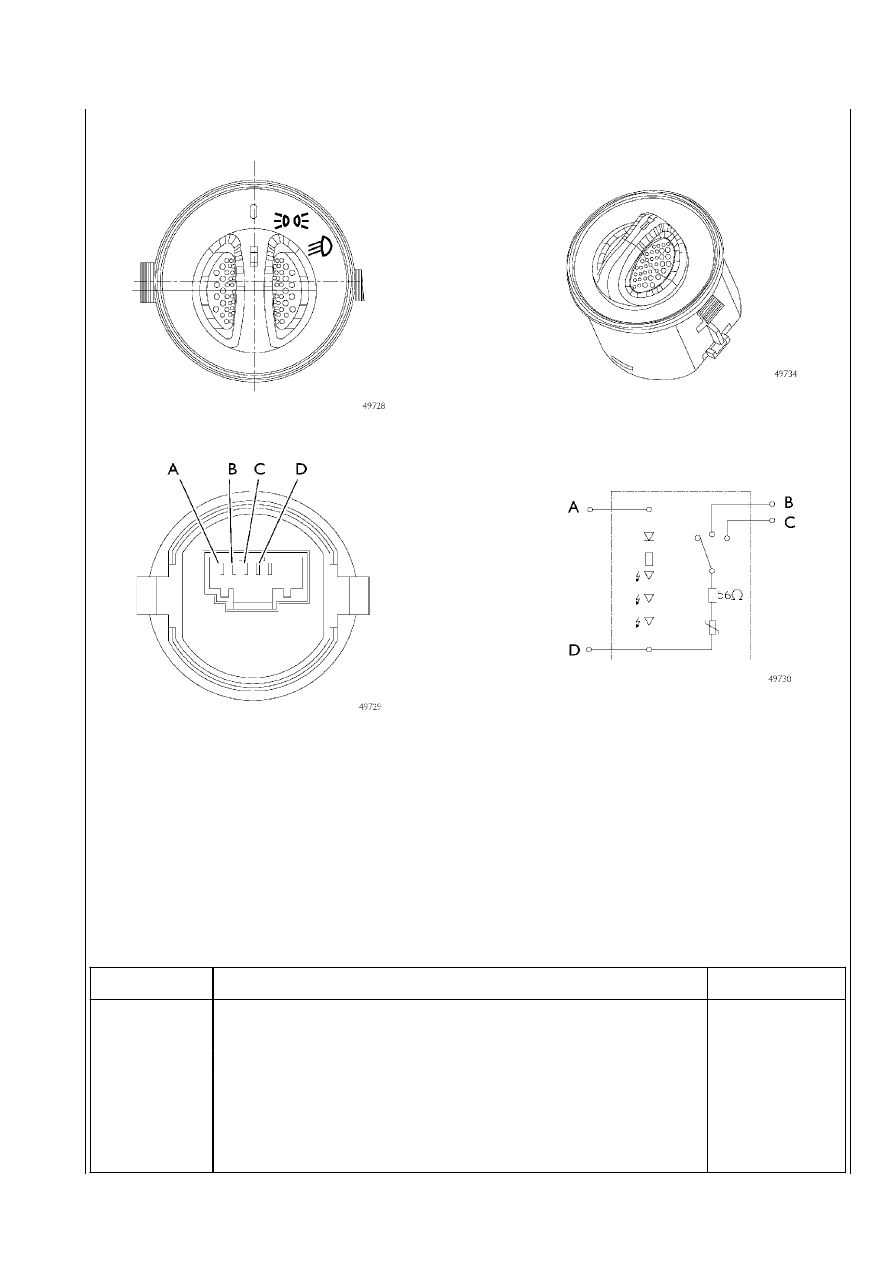

ВЫКЛЮЧАТЕЛЬ НАРУЖНЫХ СВЕТОВЫХ ПРИБОРОВ (ПОВОРОТНЫЙ) 52307

ОБЩИЙ ВИД

ЭЛЕКТРИЧЕСКАЯ СХЕМА

ЭЛЕКТРИЧЕСКАЯ СХЕМА

Поз.

Описание

Цвет провода

A

Масса

0000

B

Плюс подсветки пиктограмм

4442

C

Body Computer (бортовой компьютер) J7-5

3333

D

Body Computer (бортовой компьютер) J3-1

2237

II.22 КОМПОНЕНТЫ

STRALIS

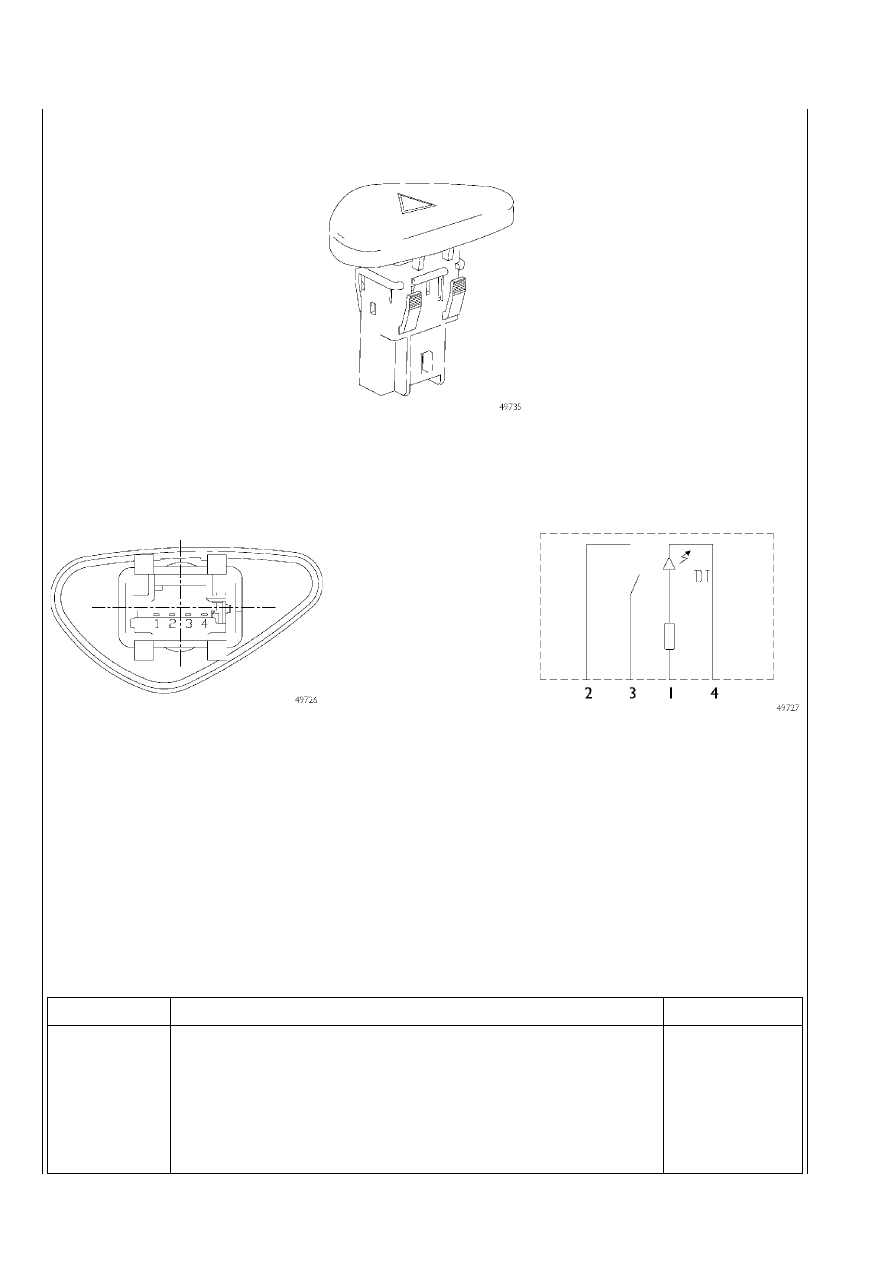

ВЫКЛЮЧАТЕЛЬ ФОНАРЕЙ АВАРИЙНОЙ СИГНАЛИЗАЦИИ 52302

Поз.

Описание

Цвет провода

1
2
3
4

Плюс подсветки пиктограмм
Body Computer (бортовой компьютер) J7-17
Масса
Масса

4442
1113
0000
0000

ОБЩИЙ ВИД

РАЗЪЕМ

ЭЛЕКТРИЧЕСКАЯ СХЕМА

STRALIS

КОМПОНЕНТЫ II.23

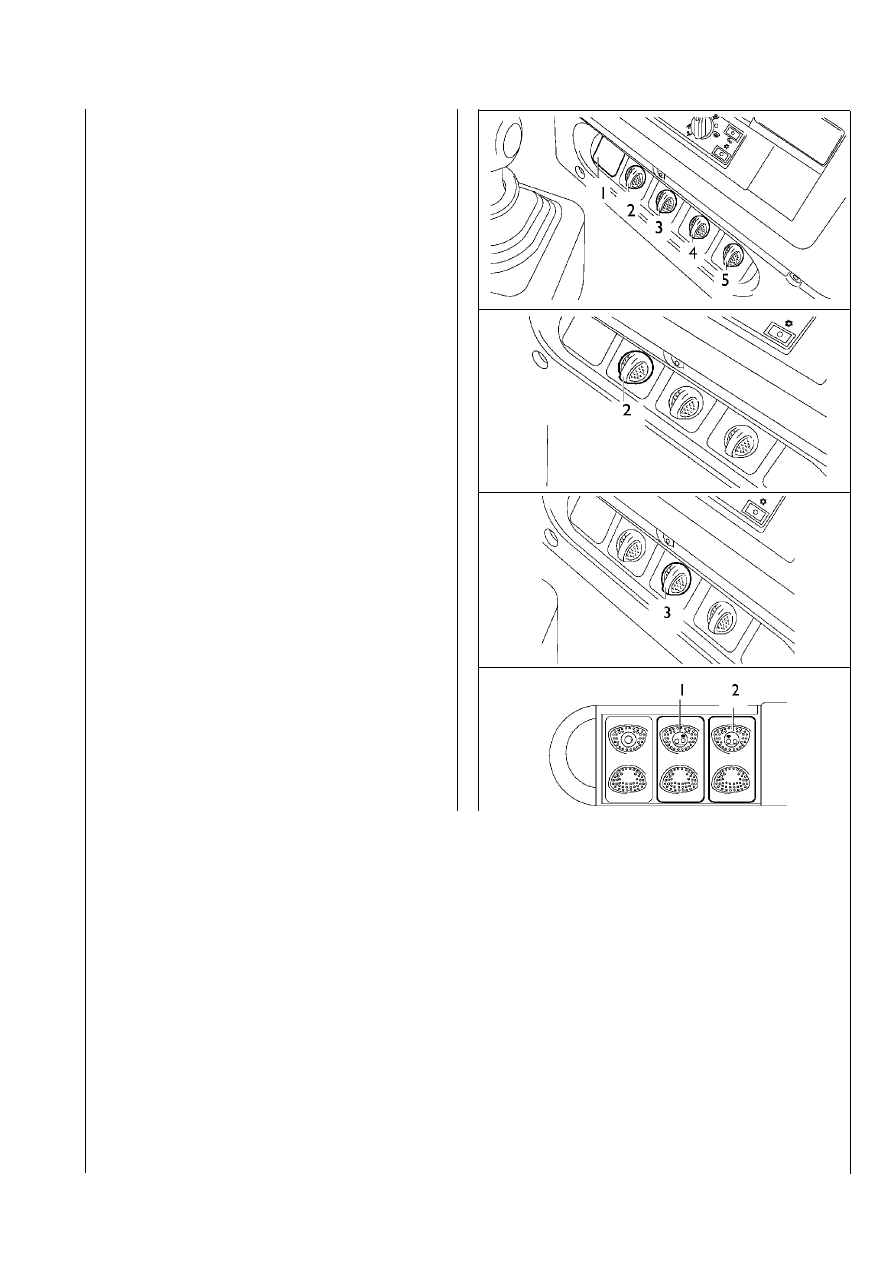

ПЕРЕКЛЮЧАТЕЛИ ПНЕВМОСИСТЕМЫ

1. Резерв

2. Отбор мощности на коробке передач (если предусмотрен)

3. Блокировка дифференциала заднего моста (автомобили

4

× 2 и 6 × 2) или межколесная и межосевая + межколес>

ная блокировка дифференциалов (автомобили 6

× 4)

4. Отбор мощности от двигателя (если предусмотрен)

5. Предохранительное устройство стояночного тормоза

(если предусмотрено)

Включение отбора мощности на коробке передач
(если предусмотрен).

Двигатель работает на холостом ходу, рычаг переключения
передач находится в нейтральном положении:
❑ Включите стояночный тормоз
❑ Выключите сцепление
❑ Включите отбор мощности поворотом переключателя 2
❑ Включите сцепление
❑ При необходимости допускается движение с включен>

ным отбором мощности. В этом случае запрещается
переключать передачи.

❑ Включите стояночный тормоз

Включение блокировки дифференциала

Блокировка дифференциала заднего моста происходит авто>
матически при помощи пневмопривода при включении пере>
ключателя 3. При включении блокировки на приборной пане>
ли загорается соответствующая контрольная лампа.
Блокировка должна использоваться только при движении по
топким и скользким поверхностям.
Для правильной работы блокировки дифференциала:
❑ Переходите в режим блокировки только после оста>

новки автомобиля.

❑ Продолжайте движение осторожно.

Дополнительная управляемая поднимаемая ось (если предусмотрено)
Подъем оси

Чтобы поднять ось (если это позволяет нагрузка), нажмите на верхнюю часть кнопки 1: включается контрольная лампа «ось
поднята» на дисплее.

Опускание оси

Чтобы опустить ось, нажмите на нижнюю часть кнопки 1: контрольная лампа «ось поднята» на дисплее погаснет. В любом слу>
чае, ось опустится автоматически при нагрузке 11,5 т и более.

Вспомогательное усилие при трогании с места

Устройство должно включаться на низкой скорости и с должными мерами предосторожности на скользких дорогах с низким
коэффициентом сцепления.
Чтобы включить устройство облегчения трогания с места, необходимо нажать на верхнюю часть кнопки 2, при этом включает>
ся контрольная лампа «вспомогательное усилие при трогании» и, если это позволяет нагрузка, поднимается ось.
Чтобы отключить эту функцию, необходимо нажать на верхнюю часть кнопки 2 и удерживать ее не менее 3 секунд. В любом
случае функция отключается автоматически при скорости более 30 км/ч.
При включении вспомогательного усилия при трогании подвеска третьей оси разгружается (в некоторых случаях вплоть до
поднятия оси), перенося нагрузку на ведущий мост (при соблюдении требований местных правил дорожного движения).

II.24 КОМПОНЕНТЫ

STRALIS

Редакция — апрель 2002 г.

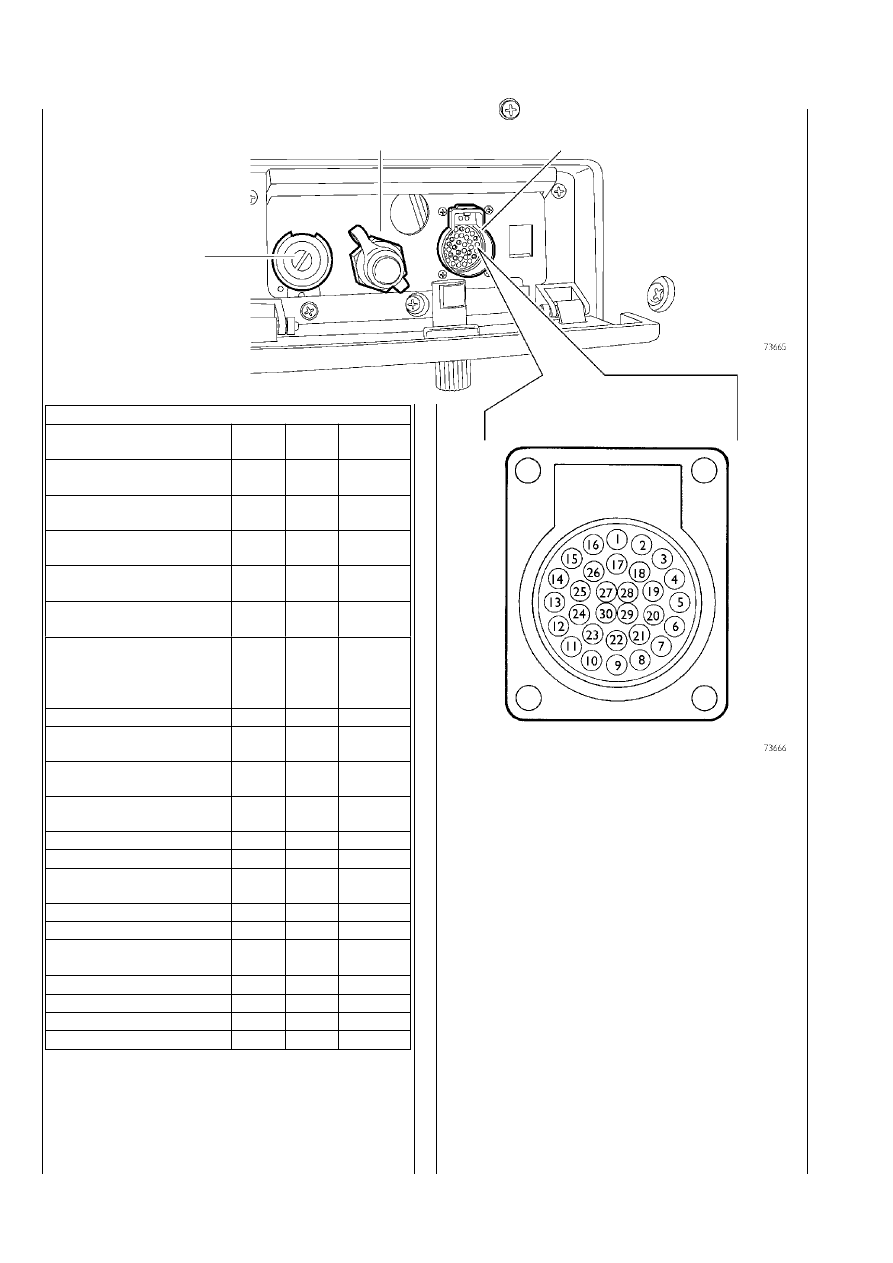

ДИАГНОСТИЧЕСКИЙ РАЗЪЕМ

ШТУЦЕР ПНЕВМОСИСТЕМЫ

30>контактный разъем

РОЗЕТКА

12 В

Внизу кабины, справа, под центральной частью прибор>

ной панели находится 30>контактный диагностический разъ>
ем для диагностики электронного оборудования, установ>
ленного на автомобиле.
По заказу устанавливается ЭБУ VDI, с помощью которого
возможно считывать данные с других ЭБУ без вмешательст>
ва в их работу.

ВИД СПЕРЕДИ

30-контактный диагностический разъем

Система

Контакт Функц.

Код и цвет

провода

EDC + ИММОБИЛАЙЗЕР

1
2

—

K

—

2298

АБС/EBS+ECAS

3
4

—

K

—

2299

Тормоз-замедлитель

5
6

—

K

—

2293

Электронные блоки
управления шины Multiplex

7
8

—

K

—

2295

Кондиционер
Отопитель

9

10

—

K

—

2296

Включение потребителей при
ключе в замке зажигания в
положении maricia
(«движение»)

11

K + 15

8802

VDI

12

K

2262

Тахограф

13
14

—

K

—

2994

15
16

—
—

—
—

КП EUROTRONIC

17
18

—

K

—

2297

19

—

—

20

—

—

21
22

—
—

—
—

Сигнал фазы двигателя

23

Фаза

5198

24

—

—

Сигнал запуска двигателя
Сигнал запуска двигателя

25
26

—
—

0900
0000

Плюс

27

+30

7797

Частота вращения двигателя

28

—

5584

Скорость автомобиля

29

—

5540

Масса автомобиля

30

31

0000
