STRALIS

КОМПОНЕНТЫ II.13

Поз.

Описание

1
2
3
4
5
6
7

Фонарь освещения грузовой площадки (только для тягачей)
Ограничение работы АБС (антиблокировочная система тормозов) (используется на бездорожье)
Обогрев ветрового стекла
Ограничение работы противобуксовочного регулятора (ASR) (используется на бездорожье)
Фонари аварийной сигнализации
Разрешение на откидывание кабины
Розетка электрическая 12 В

ОРГАНЫ УПРАВЛЕНИЯ НА ПРАВОЙ РАМКЕ ПЕРЕДНЕЙ ПАНЕЛИ

II.14 КОМПОНЕНТЫ

STRALIS

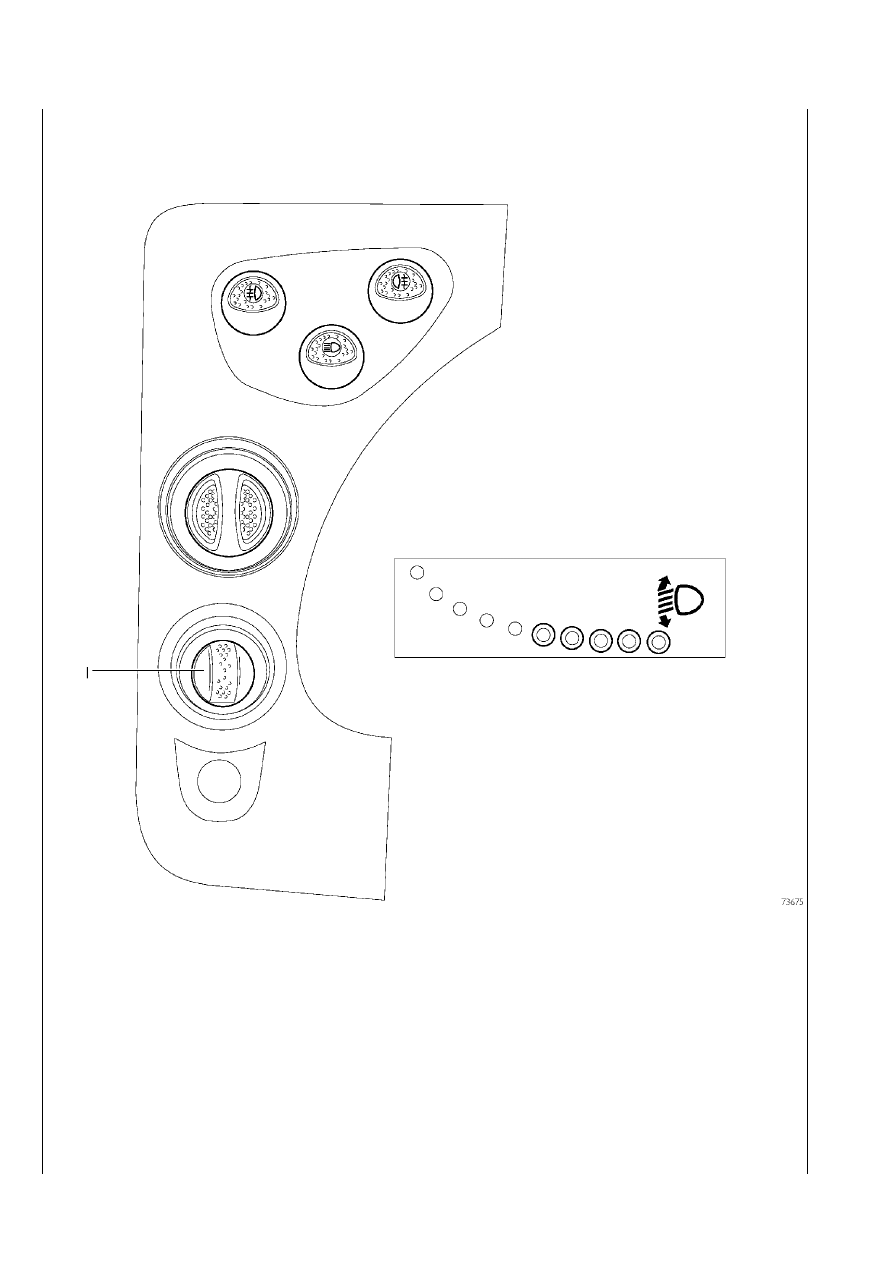

РЕГУЛИРОВКА НАПРАВЛЕНИЯ СВЕТА ФАР

Регулировка направления света фар
(только когда ключ находится в замке зажигания, регулировка выполняется во время стоянки)

При помощи регулятора 1 можно изменить угол наклона фар в зависимости от нагрузки автомобиля. Чем больше нагрузка
автомобиля, тем ниже должен быть направлен луч света фар, иначе он будет слепить других участников движения.
Регулировку удобнее всего производить установив автомобиль напротив белой стены на расстоянии нескольких метров и
включив дальний свет фар.
На автомобилях с пневматической подвеской с электронным управлением (ECAS) корректировка фар происходит автомати>
чески, в зависимости от нагрузки.

Нажатием клавиши ESCAPE на рулевом колесе можно в любой момент прервать выполнение этой функции. В
любом случае через 10 секунд система автоматически возвращается на предыдущую страницу меню.

ОТОБРАЖЕНИЕ НА ДИСПЛЕЕ

LIGHT ADJUST

STRALIS

КОМПОНЕНТЫ II.15

Редакция — апрель 2002 г.

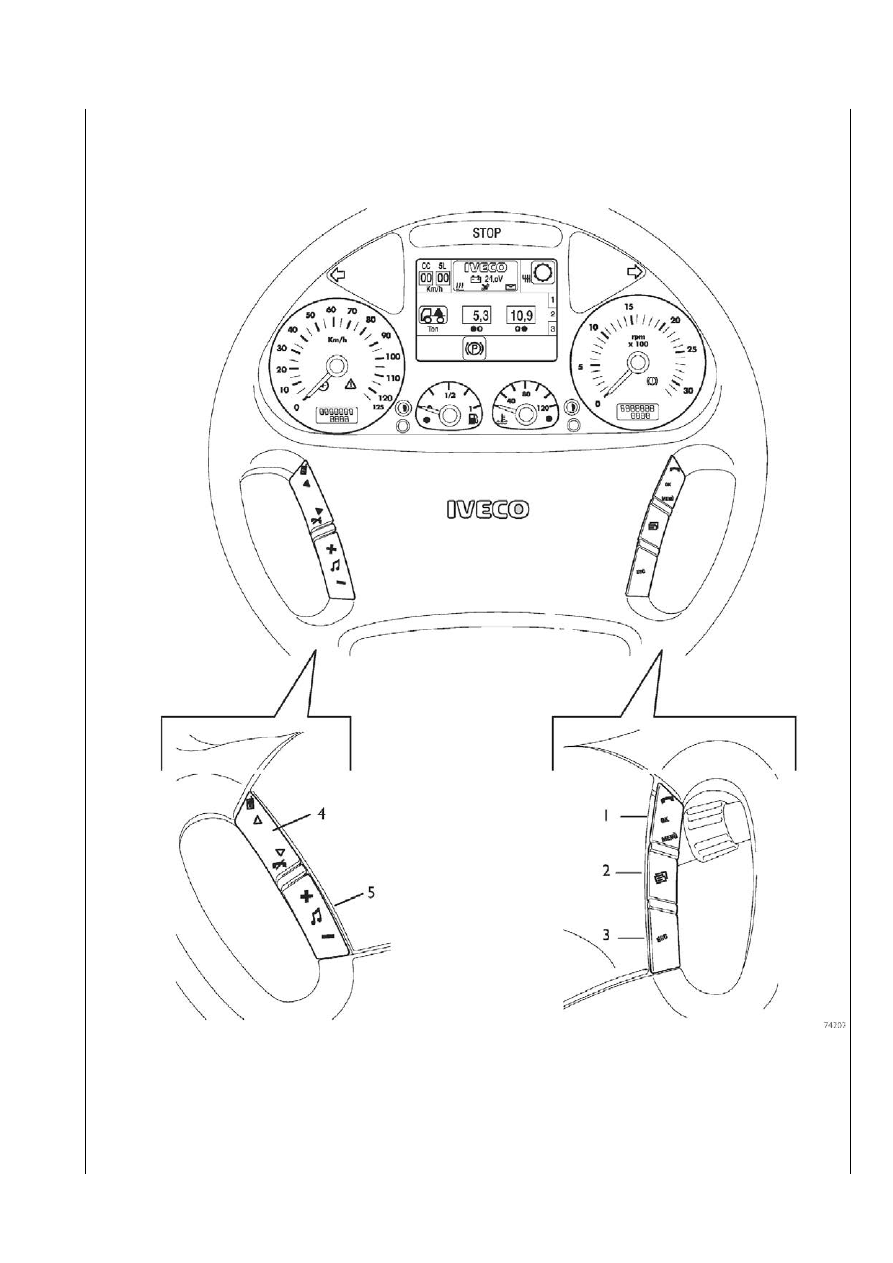

ОРГАНЫ УПРАВЛЕНИЯ НА РУЛЕВОЙ КОЛОНКЕ

На рулевом колесе расположено несколько клавиш, которые дают возможность включать определенные функции и управлять ими.

С правой стороны:

1. Кнопка MENU/OK

2. Кнопка PAGE

3. Кнопка ESCAPE

С левой стороны

4. Кнопка

Кнопка

5. Кнопка +

Кнопка –

➧

➧

II.16 КОМПОНЕНТЫ

STRALIS

Редакция — апрель 2002 г.

РЕГУЛИРОВКА ЗЕРКАЛ ЗАДНЕГО ВИДА C ОБОГРЕВОМ

Пиктограммы наружных зеркал заднего вида на дисплее

Регулировка наружных зеркал заднего вида
(только когда ключ находится в замке зажигания, регулировка выполняется во время стоянки)

Предупреждение: Нажав клавишу ESCAPE на рулевом колесе можно в любой момент прервать выполнение
этой функции. При помощи клавиши 1 можно отрегулировать положение зеркала по четырем основным
направлениям (вверх, вниз, влево, вправо). При нажатии на клавишу 2 на дисплее появляется пиктограмма
выбранного для регулировки зеркала. Она остается на дисплее в течение 10 секунд после последнего нажа6
тия клавиши.

При нажатии на клавишу 2 зеркала для регулировки выводятся на дисплей в такой последовательности:

–

правое широкоугольное зеркало

–

левое главное зеркало

–

правое главное зеркало

–

зеркало сближения.

Обогрев наружных зеркал заднего вида

Нажатием кнопки 3 включается обогрев зеркал заднего вида, а на дисплей выводится соответствующая пиктограмма. Для от>
ключения этой функции нажмите кнопку 3 еще раз. Пиктограмма исчезнет. Эта функция может быть включена и во время дви>
жения автомобиля. Обогрев наружных зеркал включается не более чем на 30 минут.

Правое широкоугольное зеркало

Левое главное зеркало

Правое главное зеркало

Зеркало сближения
