STRALIS

ОБЩИЕ СВЕДЕНИЯ

I.15

Редакция — апрель 2002 г.

Канал обмена данными IСB (шина комбинации приборов)

По этой шине осуществляется обмен данными ЭБУ рулевого управления (SWI), бортовым компьютером и комбинацией приJ
боров По этому каналу осуществляется передача команд от органов управления, расположенных на рулевом колесе, и от
подрулевых переключателей к соответствующим исполнительным механизмам.

Технические характеристики

–

Скорость передачи данных

250 000 бит/с

–

Количество подключенных ЭБУ

3J7

–

Цвет провода

Зеленый

I.16 ОБЩИЕ СВЕДЕНИЯ

STRALIS

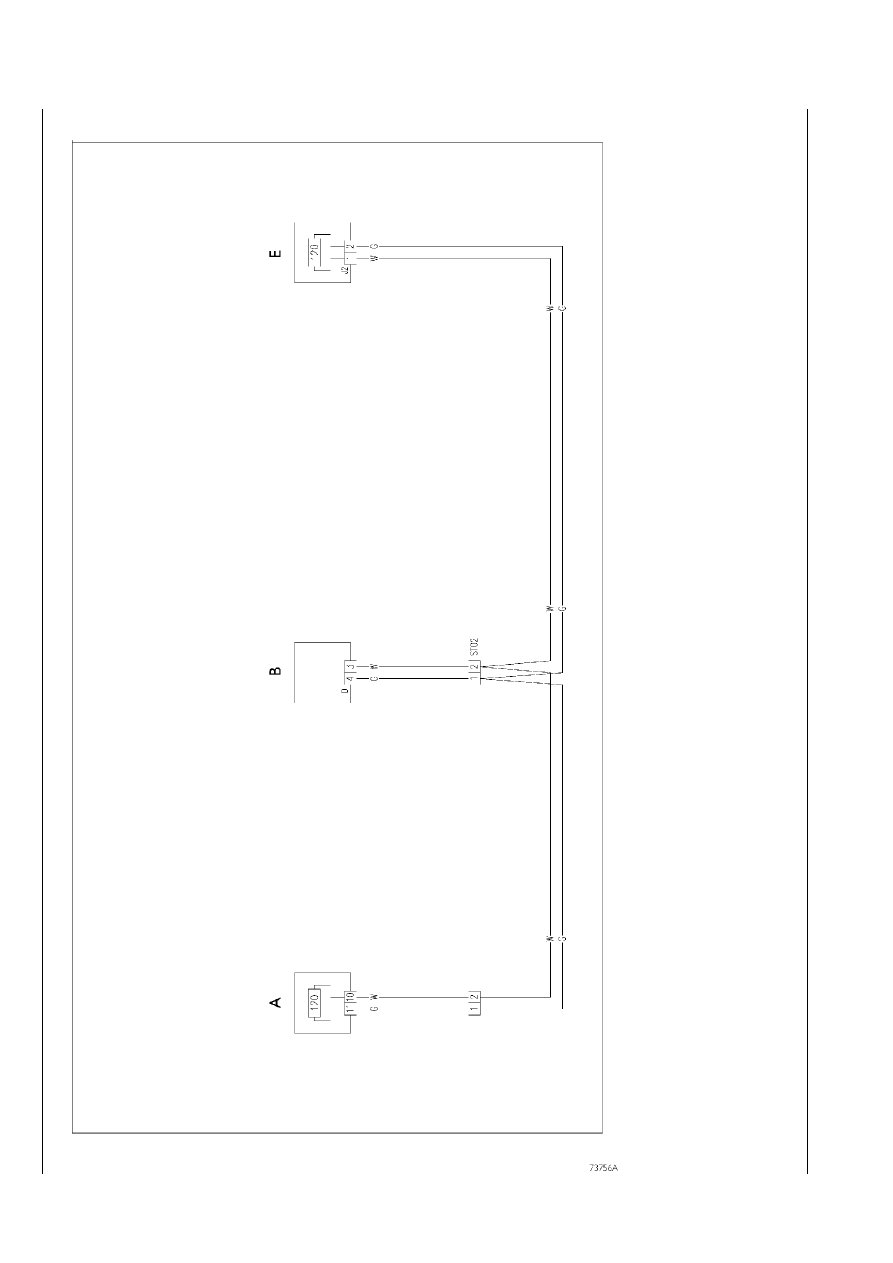

Линия СAN канал ICB (шина комбинации приборов)

A.

 Комбинация приборов (IC) —

B.

 Интерфейс рулевого управления (SWI) —

E.

 Бортовой компьютер

STRALIS

ОБЩИЕ СВЕДЕНИЯ

I.17

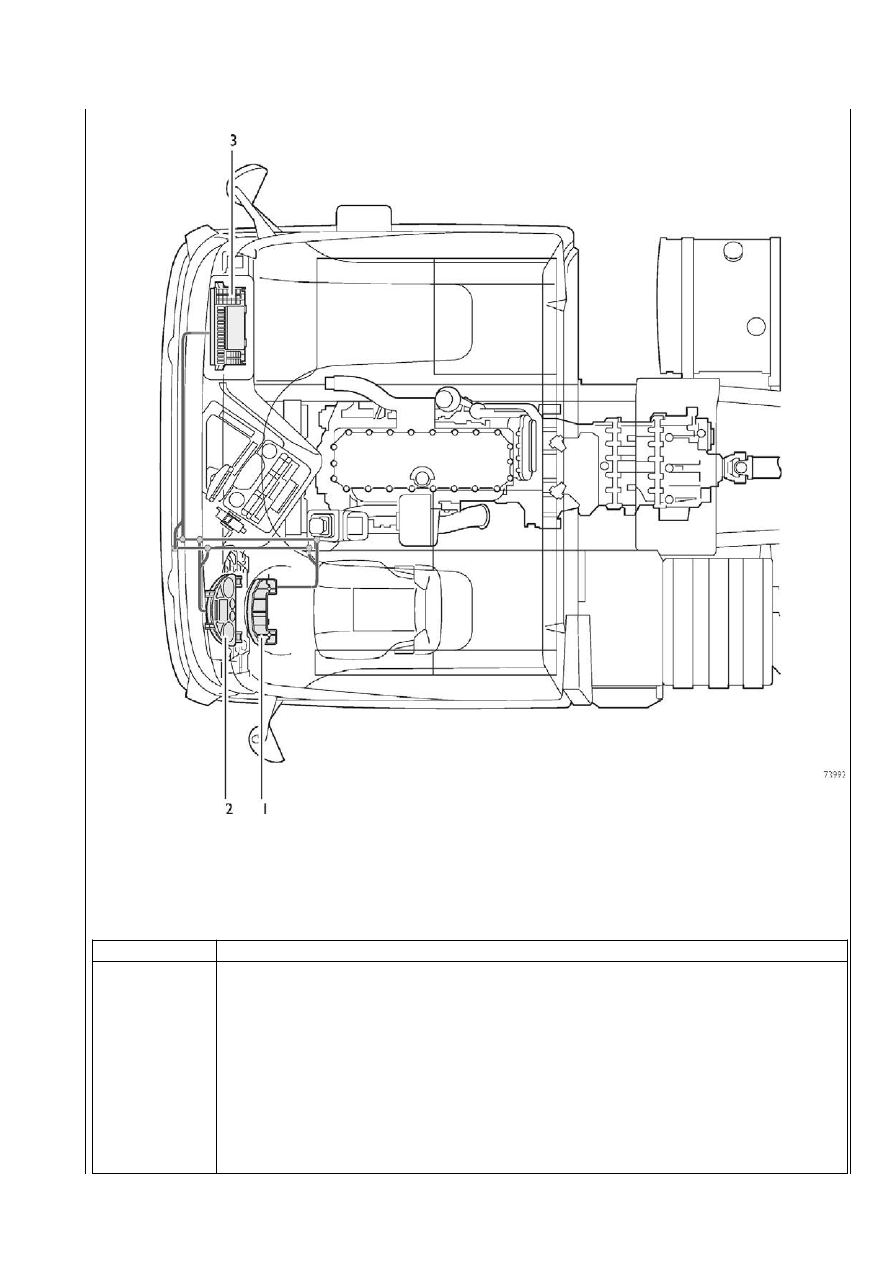

Расположение на автомобиле компонентов ICB

Поз.

Описание

1

ЭБУ рóлевоãо óправления SWI

2

Комбинация приборов

3

Бортовой êомпьютер (BC)

I.18 ОБЩИЕ СВЕДЕНИЯ

STRALIS

Редакция — апрель 2002 г.

Канал обмена данными IDB (шина передачи информационных данных)

По нему осуществляется обмен данными между различными дополнительными электронными системами, установленными на
автомобиле. Сообщения, поступающие от радиоприемника, телефона, навигационной системы передаются по этому каналу
и отображаются на комбинации приборов.

Технические характеристики

–

Скорость передачи данных

100 000 бит/с

–

Количество подключенных ЭБУ

2J4

–

Цвет провода

Зеленый
