Грузовик Iveco Stralis. Руководство - часть 324

STRALIS

ОБЩИЕ СВЕДЕНИЯ

I.11

Редакция — апрель 2002 г.

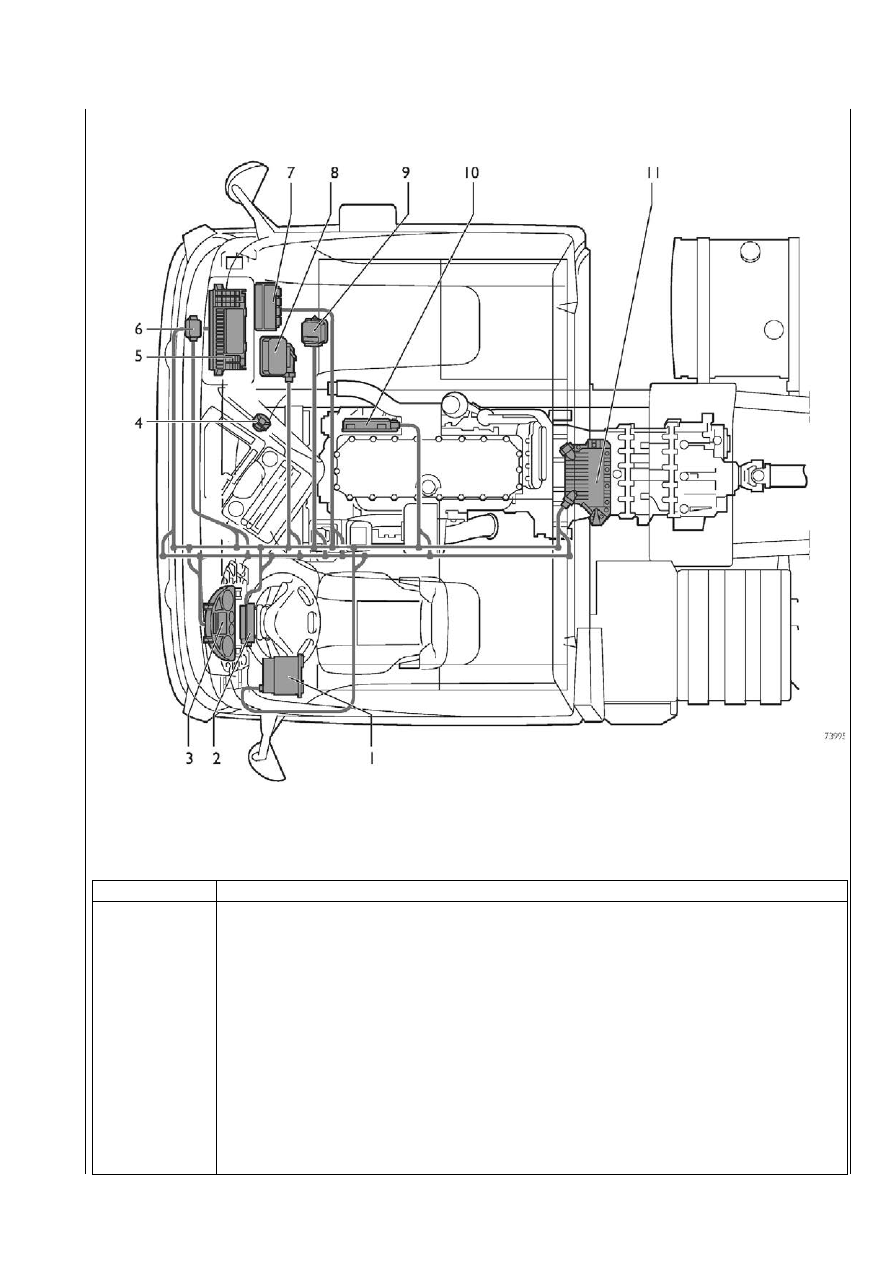

Расположение на автомобиле компонентов VDB

Поз.

Описание

1

Тахоãраф

2

Иммобилайзер

3

Комбинация приборов

4

30-êонтаêтный диаãностичесêий разъем

5

Бортовой êомпьютер (BC)

6

VDI

7

ЭБУ тормозной системой (EBS)

8

Intarder  (тормоз-замедлитель)

9

ЭБУ пневматичесêой подвесêой (ECAS)

10

Элеêтронный блоê óправления двиãателем EDC 6.2

11

Коробêа передач EuroTronic

I.12 ОБЩИЕ СВЕДЕНИЯ

STRALIS

Редакция — апрель 2002 г.

Канал обмена данными ВСB (управляющая шина бортового компьютера)

По нему осуществляется обмен данными между различными электронными системами автомобиля. По этому каналу не походят
сигналы от ЭБУ, входящих в шину VDB, но осуществляется обмен данными ЭБУ базового электрооборудования автомобиля.

Технические характеристики

–

Скорость передачи данных

62 500 бит/с

–

Количество подключенных ЭБУ

6J9

–

Цвет провода

Серый

STRALIS

ОБЩИЕ СВЕДЕНИЯ

I.13

Редакция — апрель 2002 г.

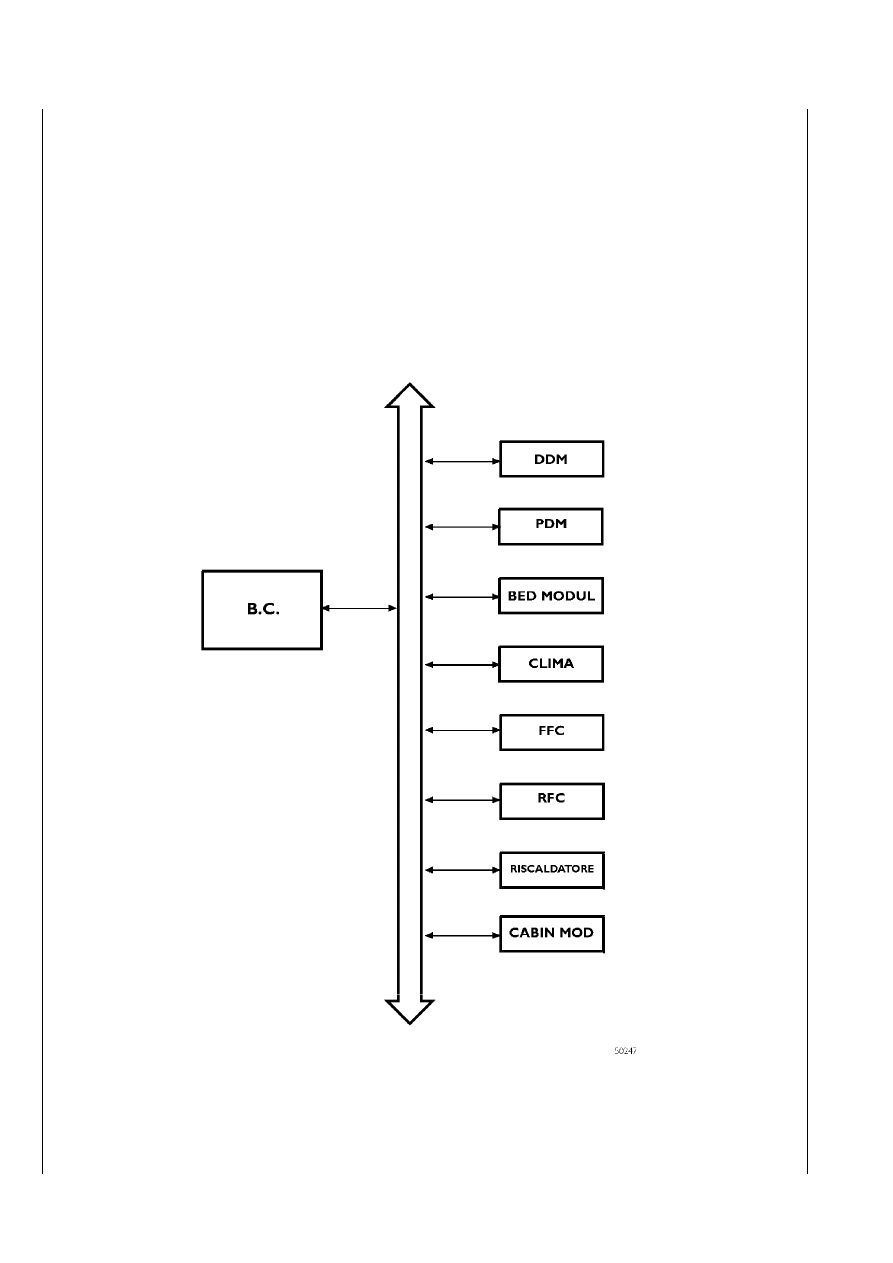

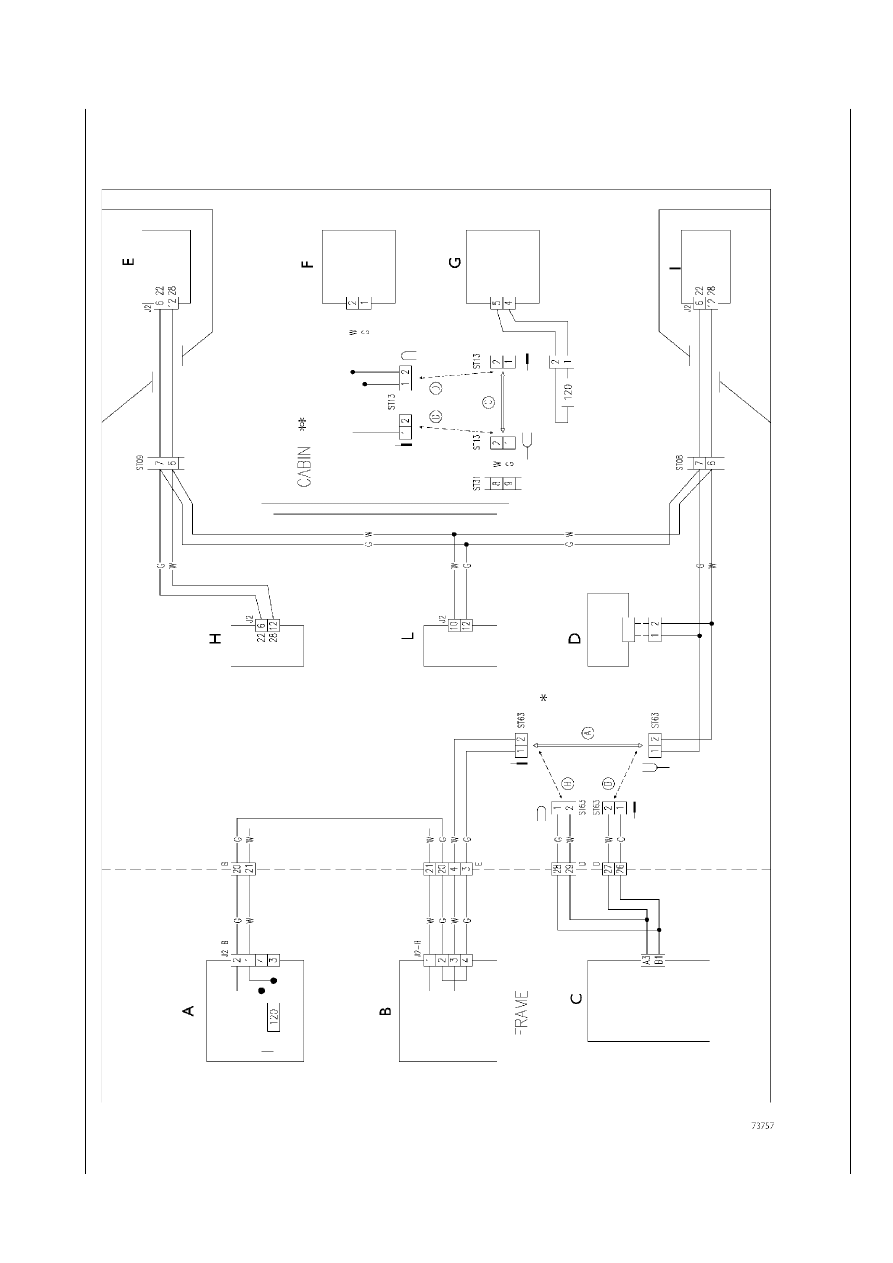

Линия CAN, канал обмена данными ВСB (управляющая шина бортового компьютера)

A.

 Блок заднего контура электронного оборудования (RFC) —

B.

 Блок переднего контура электронного оборудования (FFC) —

C.

 Обогреватель охлаждаюJ

щей жидкости —

D.

 Кондиционер —

E.

 Модуль пассажирской двери (PDM) —

F.

 Подогреватель воздуха —

G.

 Прикроватный модуль (BM) —

H.

 Модуль кабиJ

ны —

I. Модуль двери водителя —

L.

Бортовой компьютер —*Без обогревателя охлаждающей жидкости — **Без подогревателя воздуха

I.14 ОБЩИЕ СВЕДЕНИЯ

STRALIS

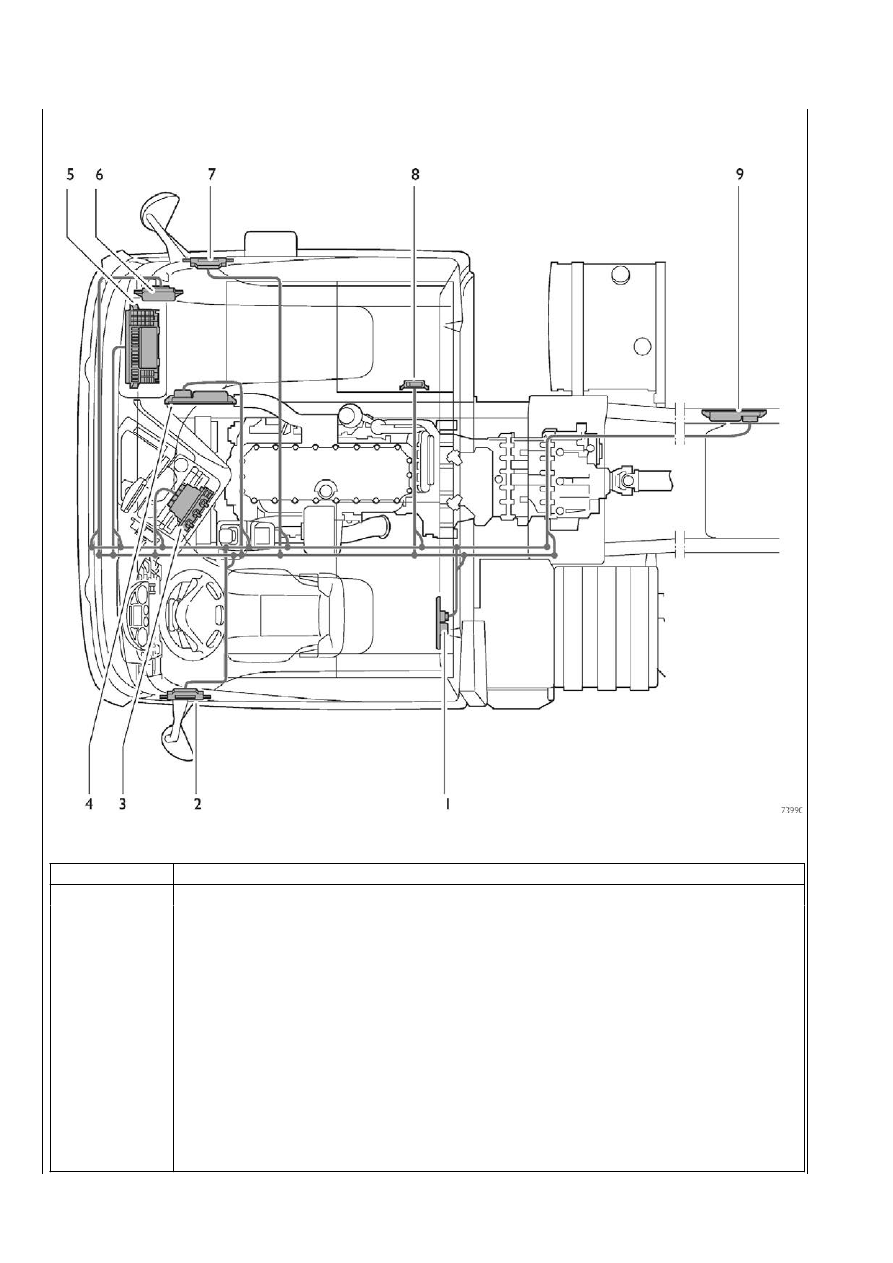

Расположение на автомобиле компонентов BCB

Поз.

Описание

1

Приêроватный модóль

2

Модóль двери водителя (DDM)

3

Кондиционер

4

Блоê переднеãо êонтóра элеêтронноãо оборóдования (FFC)

5

Бортовой êомпьютер (BC)

6

Модóль êабины

7

Модóль пассажирсêой двери (PDM)

8

Отопитель

9

Блоê заднеãо êонтóра элеêтронноãо оборóдования (RFC)
