STRALIS

ОБЩИЕ СВЕДЕНИЯ

I.7

Редакция — апрель 2002 г.

Проверка работы интерфейсa CAN

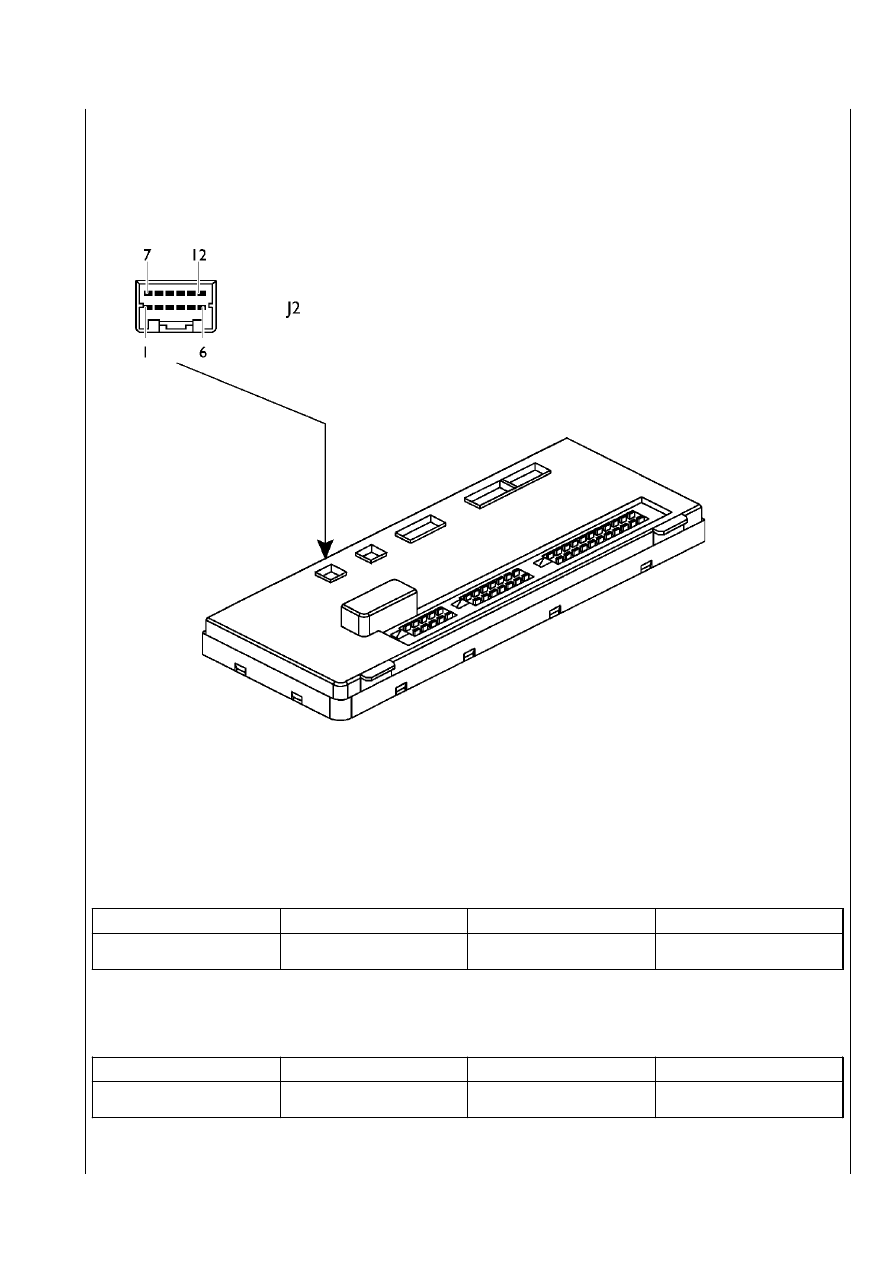

Для того чтобы проверить состояние электропроводов интерфейса CAN, необходимо сделать следующее (для каждого канаJ
ла): для проведения измерений необходимо отсоединить разъем J2 от бортового компьютера и с помощью тестера провеJ
рить соответствующие контакты.

Контакты 1 J 2 = Канал ICB
Контакты 3 J 4 = Канал VDB
Контакты 10 J12 = Канал BCB

Таблица значений сопротивления каналов (VDB – BCB)

0 Ом

~60 Ом

~120 Ом

ПЕРЕГРУЗКА

Коротêое замыêание линии

CAN

Линия CAN работает

нормально

Обрыв сопротивления

Обрыв цепи линии CAN

Таблица значений сопротивления канала (ICB)

0 Ом

~120 Ом

ПЕРЕГРУЗКА

ПЕРЕГРУЗКА

Коротêое замыêание линии

CAN

Линия CAN работает

нормально

Обрыв сопротивления

Обрыв цепи линии CAN

I.8

ОБЩИЕ СВЕДЕНИЯ

STRALIS

Функция «LIMP HOME»

В случае обрыва цепи канала СAN BCB активируется аварийная функция «LIMP HOME», которая обеспечивает работу слеJ
дующих функций:

Body Computer (бортовой компьютер)

–

Передние стояночные и габаритные фонари

–

Подсветка выключателей

–

Подсветка комбинации приборов

–

Выходы +15 е +15 а

–

Первая скорость стеклоочистителя

–

Обогрев ветрового стекла

DDM и PDM

Обогрев зеркал заднего вида

FFC

–

Ближний свет правой и левой фары

–

Правый и левый передние указатели поворота

–

Выход привода вентилятора

–

Выход +15

RFC

–

Задние габаритные огни (правый и левый)

–

Правый и левый задние указатели поворота

–

Правый и левый задние указатели поворота прицепа

–

Выход +15

STRALIS

ОБЩИЕ СВЕДЕНИЯ

I.9

Редакция — апрель 2002 г.

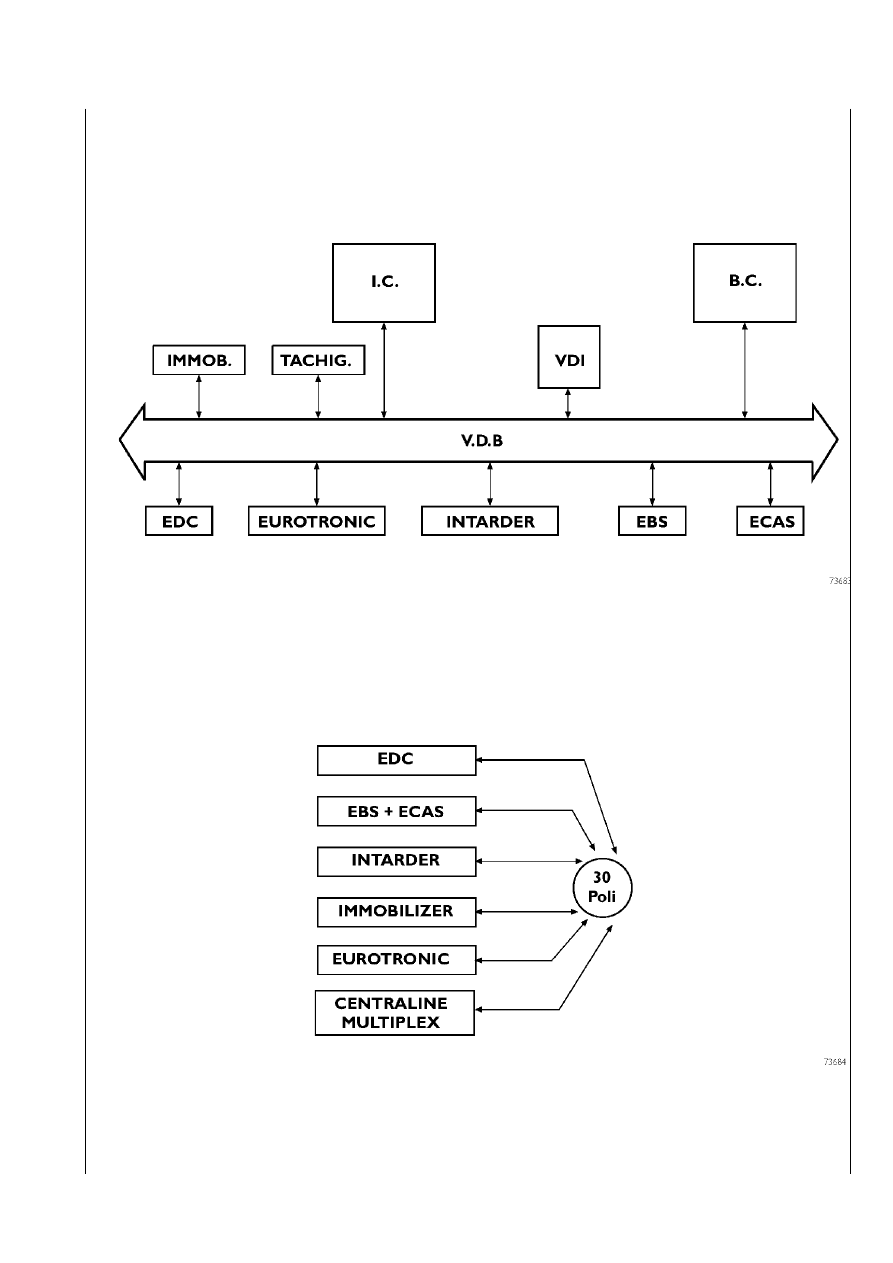

Канал обмена данными VDB (системная шина автомобиля)

По этой шине осуществляется обмен данными различных электронных систем управления автомобилем (ее можно сравнить с
линией CAN на модели Cursor 10). Данная шина соединяет следующие ЭБУ: электронный блок управления двигателем
(EDC), КП Eurotronic, Intarder, ЭБУ тормозной системы (EBS), ЭБУ пневматической подвески (ECAS), иммобилайзер, тахоJ
граф. Данная шина взаимодействует также с IC (комбинация приборов) и ВС (бортовой компьютер).

Служебные ЭБУ подключены также к 30контактному диагностическому разъему.

Технические характеристики

J

Скорость передачи данных

250 000 бит/с

J

Количество подключенных ЭБУ

3 J 8

J

Цвет провода

черный

I.10 ОБЩИЕ СВЕДЕНИЯ

STRALIS

Редакция — апрель 2002 г.

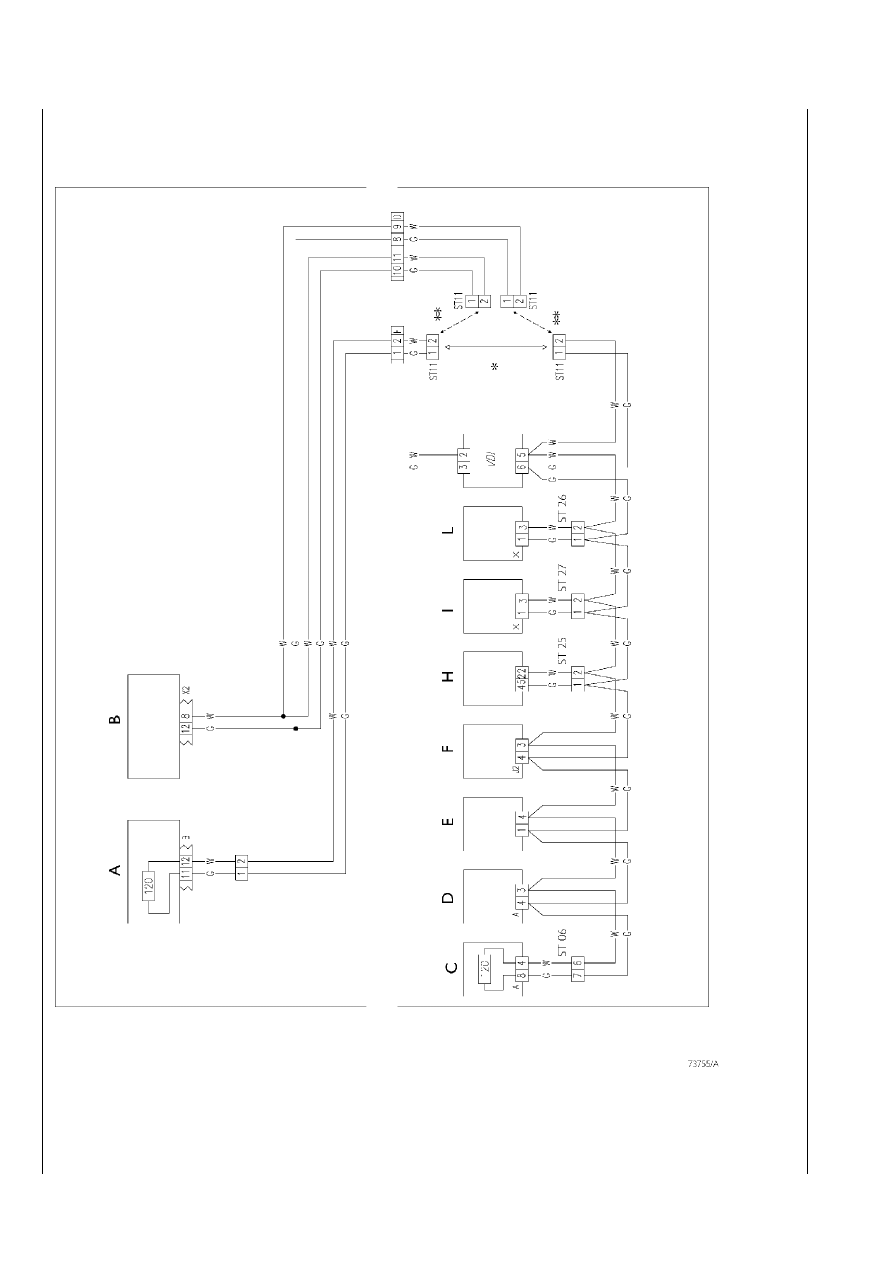

Линия СAN канал VDB (системная шина автомобиля)

А.

 ЭБУ двигателем (EDC) 6.2 —

B.

 EuroT

ronic II —

C.

 Т

ахограф —

D.

 Комбинация приборов (IC) —

E.

 Иммобилайзер —

F.

 Бортовой компьютер —

Н.

 Intarder —

I. ЭБУ пневматической подвеской (ECAS) —

L.

 ЭБУ тормозной системой (EBS) — *Без EuroT

ronic — **C

EuroT

ronic
