Грузовик Iveco Stralis. Руководство - часть 308

S

TRALIS

КУЗОВ И ШАССИ

65

Редакция — Апрель 2002 г.

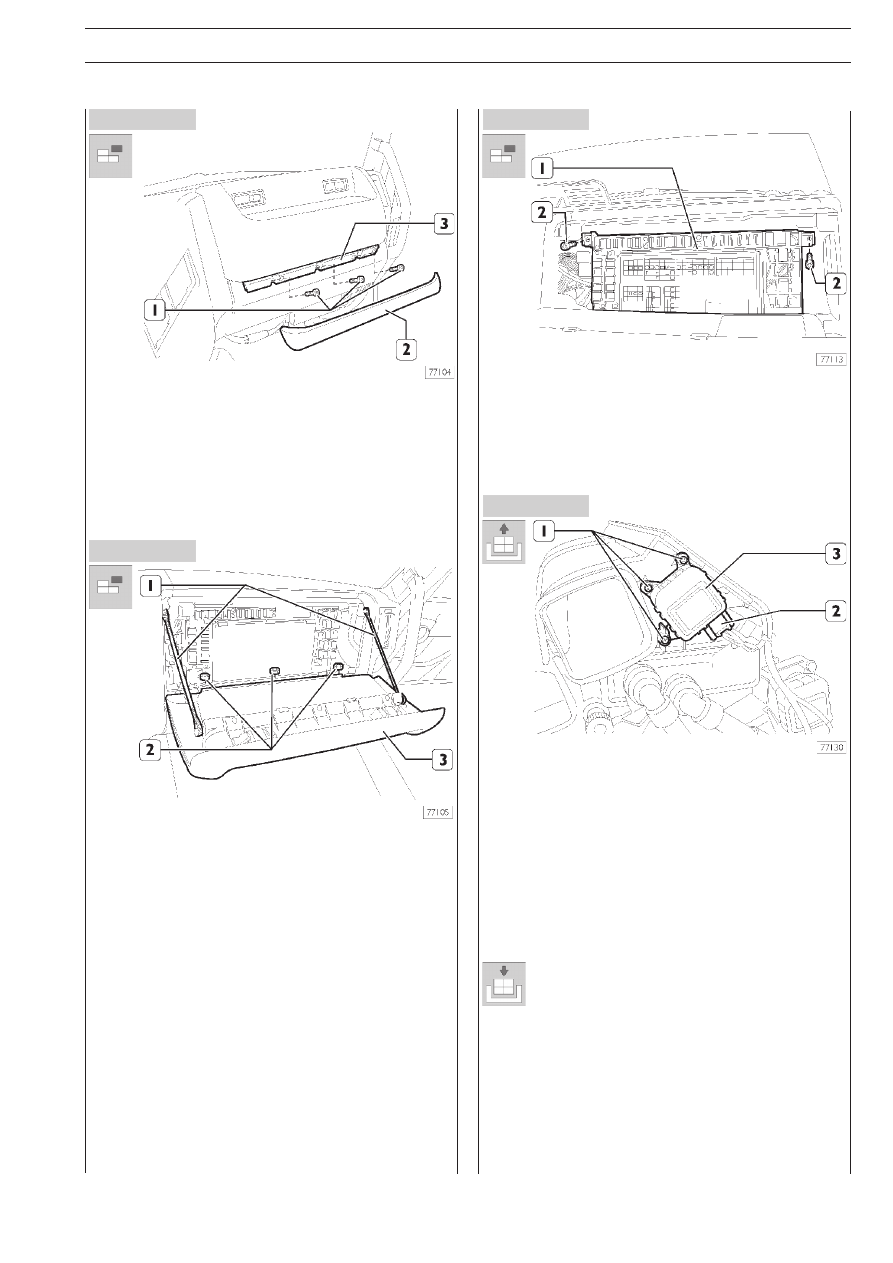

Рисунок 150

Рисунок 151

Рисунок 152

Рисунок 153

❑ Нажав на стопорные язычки, извлеките накладку (2),

чтобы получить доступ к укрытым за ней винтам.

❑ Отверните крепежные винты (1) и снимите кронштейн

(3) накладки (2).

❑ Откройте крышку вещевого ящика (3).
❑ Снимите ремешки (1).
❑ Отверните гайки (2) и снимите вещевой ящик.

❑ Выверните винты (2) крепления Body Control

(Бортового компьютера) (1).

❑ Снимите Body Control (Бортовой компьютер) (1) и от&

ложите его в сторону.

❑ Извлеките запрессованные заглушки крепления возду&

ховода к поперечине под приборной панелью.

❑ Отверните болт крепления и извлеките воздуховод.
❑ Разъедините разъем (2) электропитания.
❑ Выверните крепежные винты (1).
❑ Снимите с автомобиля двигатель (3) привода стекло&

обогревателя.

Установка

Для того чтобы установить электродвигатель стек&
лообогревателя, следует выполнить описанные
выше операции в обратном порядке.

66

КУЗОВ И ШАССИ

S

TRALIS

Редакция — Апрель 2002 г.

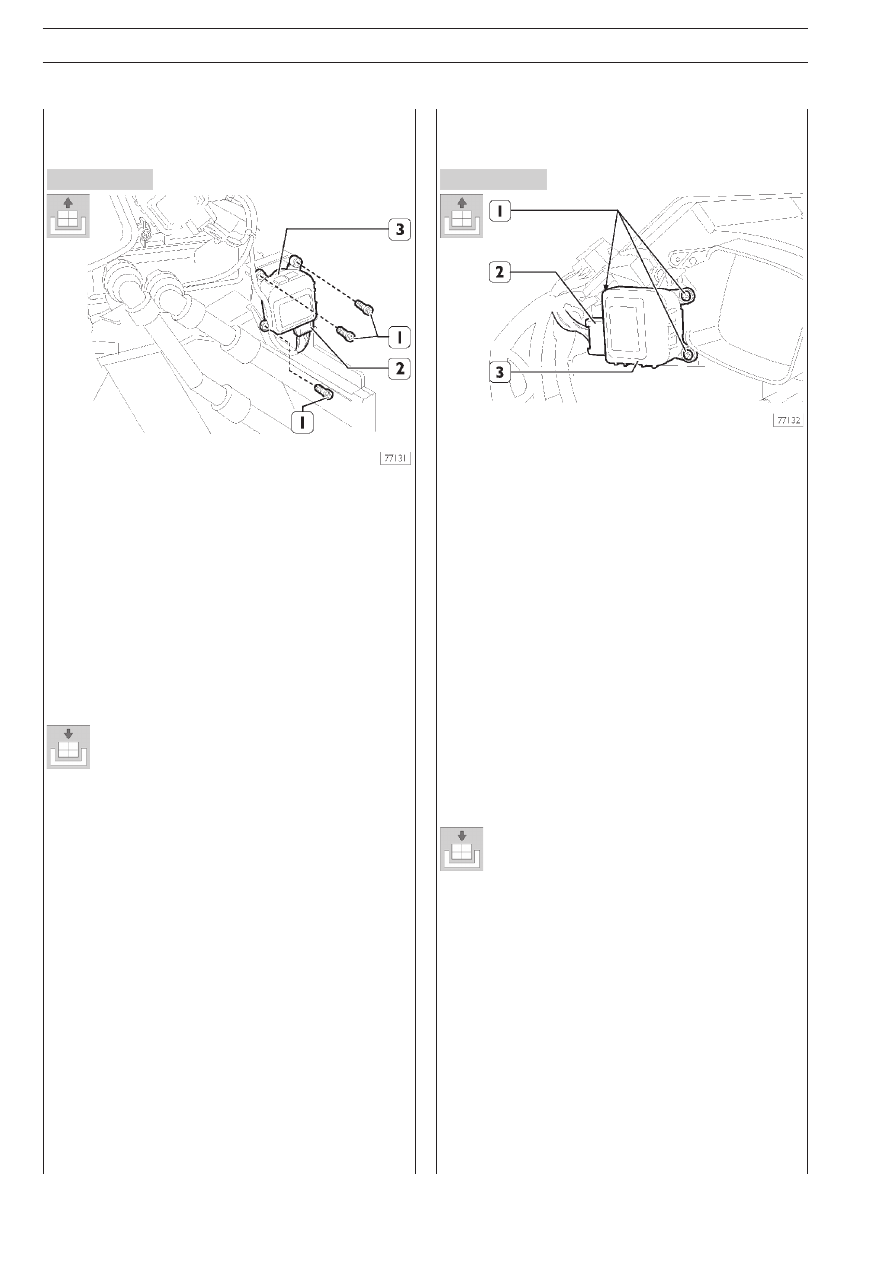

Рисунок 154

Рисунок 155

553153

ЭЛЕКТРОДВИГАТЕЛЬ ПРИВОДА
ЗАСЛОНКИ РЕЦИРКУЛЯЦИИ ВОЗДУХА

Снятие

❑ Снимите вещевой ящик, отверните крепежные винты,

снимите и отложите в сторону Бортовой компьютер,
как это описано в разделе СНЯТИЕ ЭЛЕКТРОДВИГА&
ТЕЛЯ ВЕНТИЛЯТОРА СТЕКЛООБОГРЕВАТЕЛЯ.

❑ Разъедините разъем (2) электропитания.
❑ Выверните крепежные винты (1).
❑ Снимите электродвигатель (3) привода заслонки ре&

циркуляции воздуха

Установка

Для того чтобы установить электродвигатель привода
заслонки рециркуляции воздуха, следует выполнить
описанные выше операции в обратном порядке.

5532

ЭЛЕКТРОДВИГАТЕЛЬ ПРИВОДА
ЗАСЛОНКИ СМЕШИВАНИЯ ВОЗДУХА

Снятие

❑ Электродвигатель снимается в следующем порядке:
❑ Снимите приборную панель (операция 553710).
❑ Снимите центральную консоль (операция 553710).
❑ Снимите дефлекторы диффузоров (рис. 92).
❑ Снимите дефлекторы диффузоров и выкрутите винты

крепления обивки приборной панели к отопителю (рис.
101).

❑ Снимите ручку стояночного тормоза (рис. 106) и ее

кронштейн.

❑ Извлеките воздуховод подачи воздуха на боковые стекла.
❑ Разъедините разъем (2) электропитания.
❑ Выверните крепежные винты (1).
❑ Снимите электродвигатель (3) привода заслонки сме&

шивания воздуха.

Установка

Для того чтобы установить электродвигатель привода
заслонки смешивания воздуха, следует выполнить
описанные выше операции в обратном порядке.

S

TRALIS

КУЗОВ И ШАССИ

67

Редакция — Апрель 2002 г.

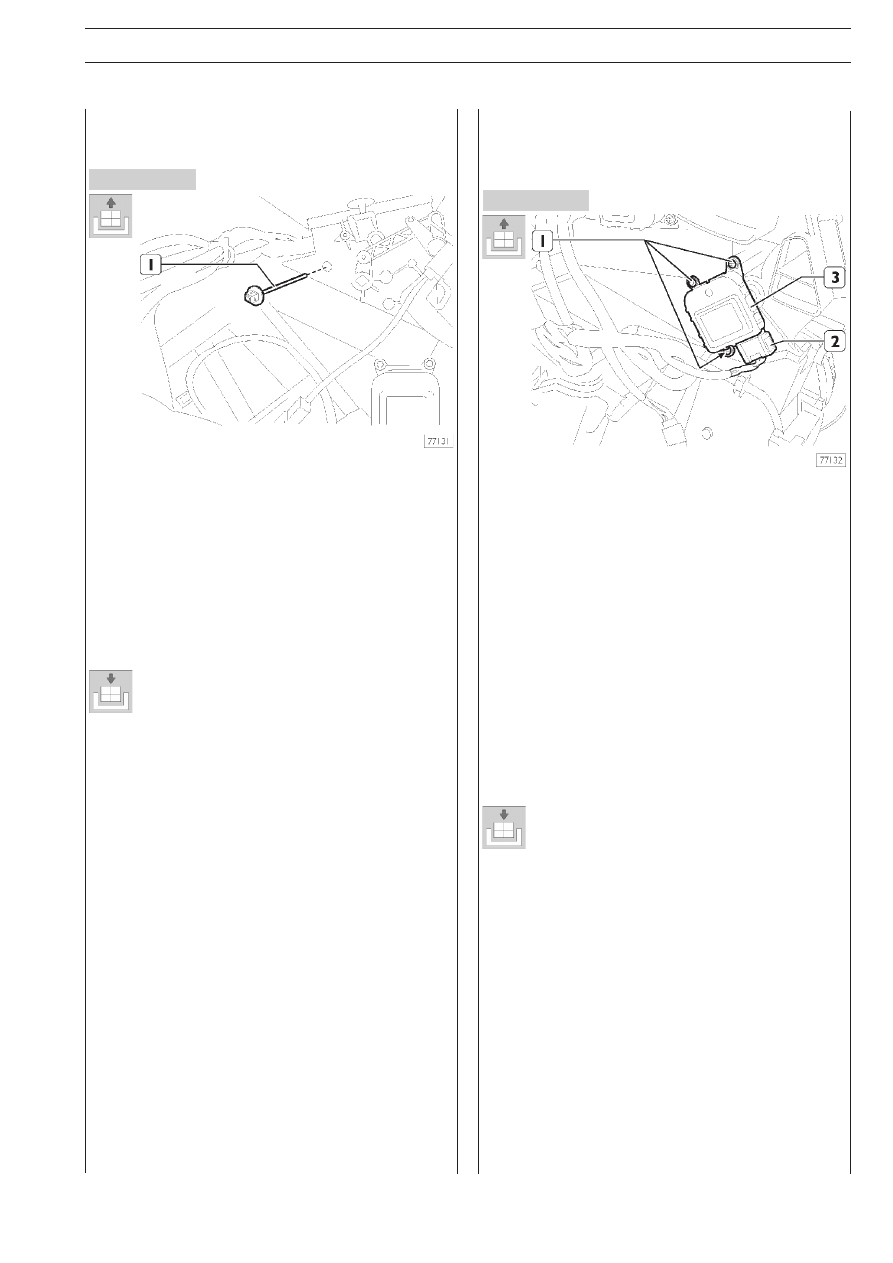

Рисунок 156

Рисунок 157

553245

ДАТЧИК ТЕМПЕРАТУРЫ РАДИАТОРА
ОТОПИТЕЛЯ

Снятие

Датчик снимается следующим образом:
❑ Снять двигатель привода заслонки смешивания воздуха

(553252).

❑ Отсоединить электрический разъем и извлечь датчик

(1) температуры радиатора отопителя.

Установка

Для того чтобы установить датчик температуры ра&
диатора отопителя, следует выполнить описанные
выше операции в обратном порядке.

553255

ЭЛЕКТРОДВИГАТЕЛЬ ПРИВОДА
ЗАСЛОНКИ ПОДАЧИ ВОЗДУХА
К НОГАМ

Снятие

❑ Электродвигатель снимается в следующем порядке:
❑ Снимите центральную консоль (операция 553710).
❑ Снимите дефлекторы диффузоров (рис. 92).
❑ Снимите дефлекторы диффузоров и винты крепления

обивки приборной панели к отопителю (рис. 101).

❑ Снимите рукоятку стояночного тормоза (рис. 106) и ее

кронштейн.

❑ Извлеките воздуховод подачи воздуха на боковые стекла.
❑ Разъедините электрический разъем (2), отверните кре&

пежные винты (1) и снимите электродвигатель (3) за&
слонки подачи воздуха в ноги.

Установка

Для того чтобы установить электродвигатель приво&
да заслонки подачи воздуха к ногам, следует вы&
полнить описанные выше операции в обратном по&
рядке.

68

КУЗОВ И ШАССИ

S

TRALIS

Редакция — Апрель 2002 г.

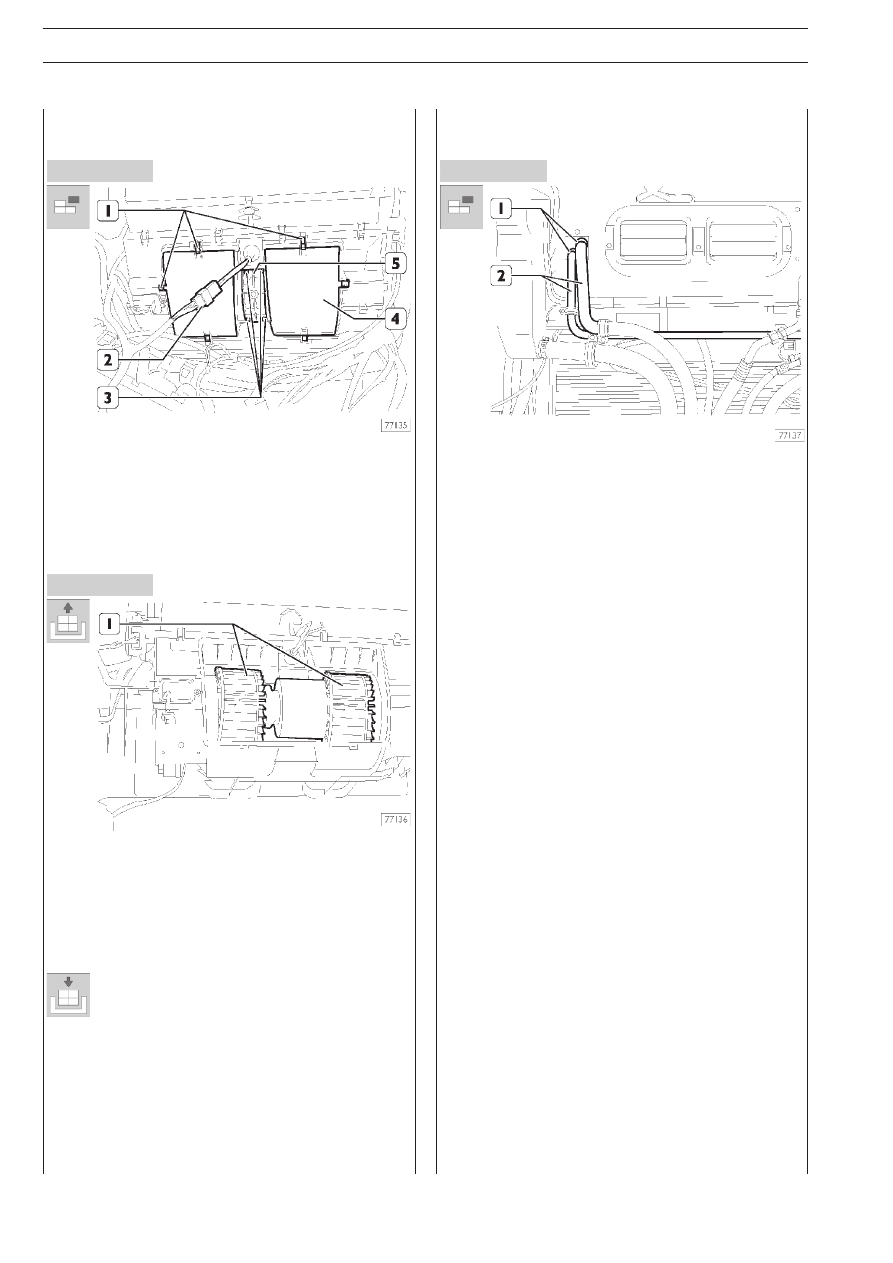

Рисунок 158

Рисунок 159

Рисунок 160

553212

ЭЛЕКТРОВЕНТИЛЯТОР

Снятие

Электровентилятор снимается в следующем порядке:
❑ Снимите центральную консоль (операция 553710).
❑ Разъедините электрический разъем (2).
❑ Отсоедините пружинные защелки (1), отверните винты

(3) и снимите крышки (4) и (5).

❑ Снимите электровентилятор (1) со своего посадочного

места.

Установка

Для того чтобы установить электровентилятор, сле&
дует выполнить описанные выше операции в обрат&
ном порядке.

553215

РАДИАТОР ОТОПИТЕЛЯ

Снятие

❑ Прежде чем приступить к снятию радиатора отопителя,

необходимо:

❑ Повернуть ключ в замке зажигания в положение «Key

On» и установить ручку регулировки температуры воз&
духа в положение «LOW».

❑ Слить жидкость из системы охлаждения двигателя.
❑ Снять крышку фильтра воздуха, поступающего в кабину

(рис. 165).

❑ Отсоединить Бортовой компьютер (рис. 102).
❑ Снять нижнюю обивку приборной панели со стороны

пассажирского сиденья (рис. 95).

❑ Снять два дефлектора со стороны пассажирского сиденья.
❑ Снять воздуховод от центрального корпуса к дефлекто&

ру правой двери (рис. 103).

❑ Отсоединить хомуты (1) и снять патрубки (2) охлаждаю&

щей жидкости.
