Грузовик Iveco Stralis. Руководство - часть 309

S

TRALIS

КУЗОВ И ШАССИ

69

Редакция — Апрель 2002 г.

Рисунок 164

Рисунок 163

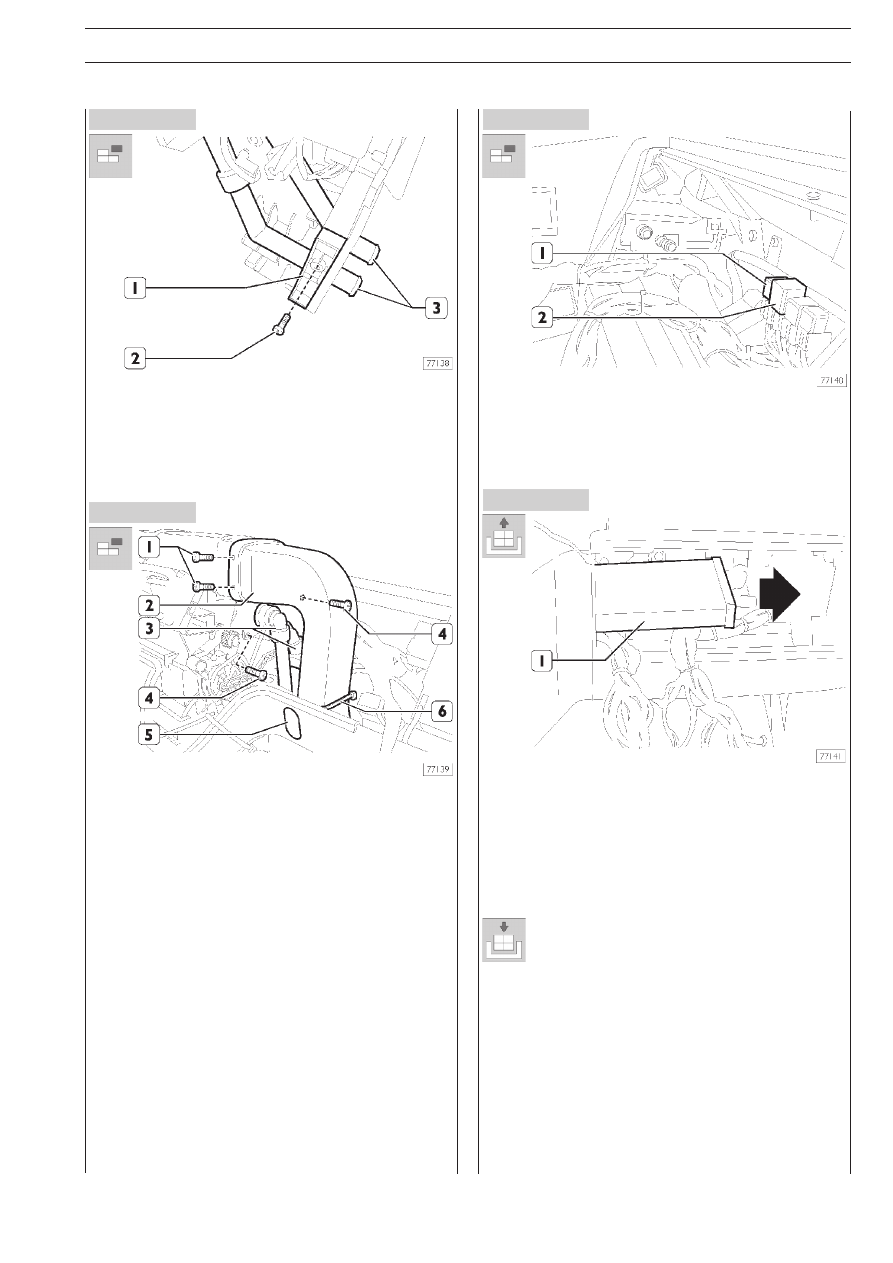

❑ Со стороны проема ЭБУ в приборной панели отвер&

нуть винт крепления мостика (1) и снять с отопителя пат&
рубки (3) охлаждающей жидкости.

Рисунок 161

Рисунок 162

❑ Отверните винты (1), извлеките запрессованную за&

глушку (5), снимите хомут (6) и снимите воздуховод (2).

❑ Отсоедините защелки и снимите трубку (3).
❑ Выверните винты (4) крепления радиатора к отопителю.

❑ Разъедините электрические разъемы (1) и (2), чтобы об&

легчить извлечение радиатора отопителя.

❑ Осторожно извлеките радиатор (1) отопителя со сво&

его места в проеме вещевого ящика.

Установка

Для того чтобы установить радиатор отопителя,
следует выполнить описанные выше операции в об&
ратном порядке.

70

КУЗОВ И ШАССИ

S

TRALIS

Редакция — Апрель 2002 г.

Рисунок 167

Рисунок 168

Рисунок 166

Рисунок 165

553261

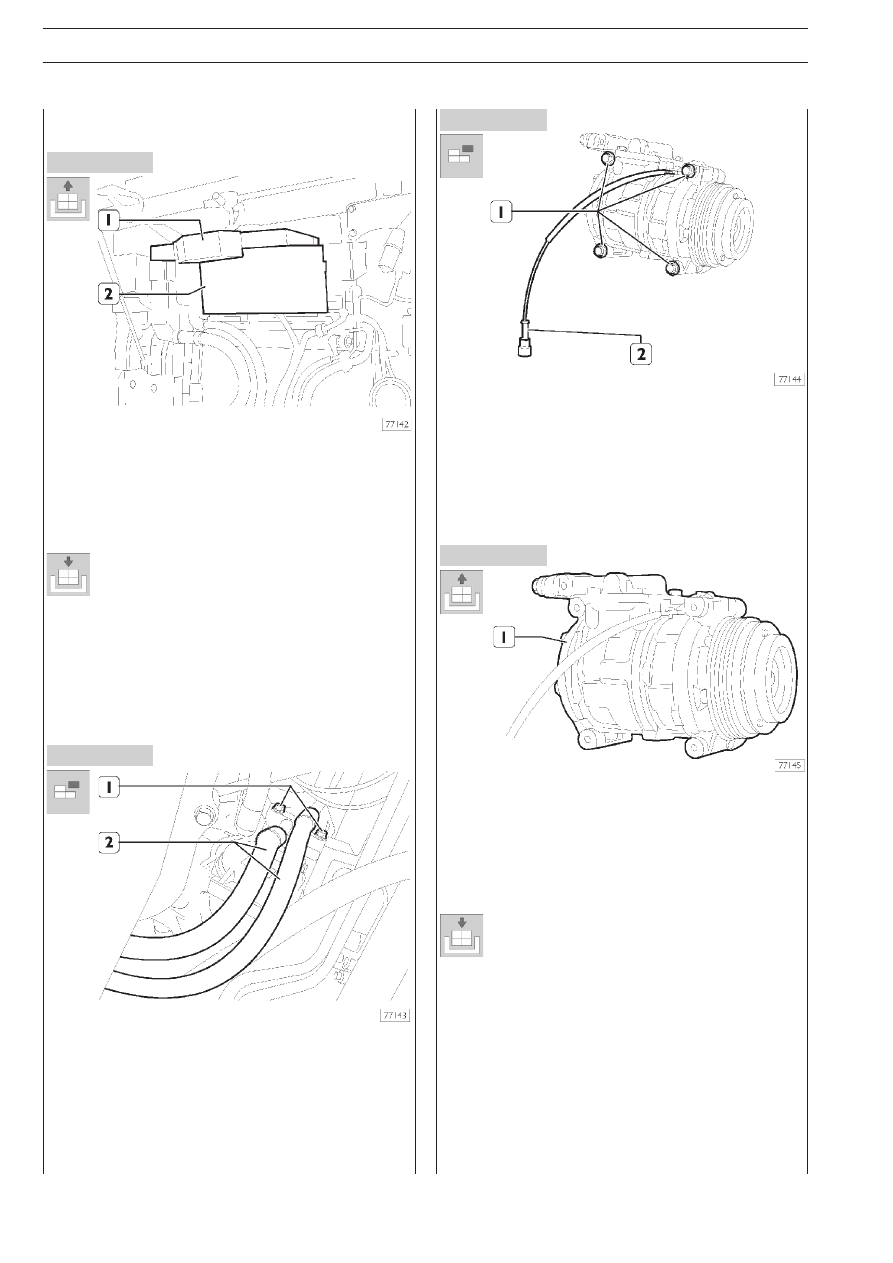

ФИЛЬТР ЦВЕТОЧНОЙ ПЫЛЬЦЫ

Снятие

❑ Поднимите переднюю решетку, снимите крышку (1) и

извлеките фильтр воздуха, поступающего в кабину (2).

Установка

Для того чтобы установить фильтр воздуха, посту&
пающего в кабину, следует выполнить описанные
выше операции в обратном порядке.

553239

КОМПРЕССОР  КОНДИЦИОНЕРА

Снятие

❑ Откачайте хладагент из системы кондиционирования

воздуха кабины, как это описано в соответствующем
разделе.

❑ Отверните крепежные болты (1) (снизу автомобиля) и

снимите входную и выходную трубки (2) с компрессора.

❑ Ослабьте натяжитель ремня и снимите ремень ком&

прессора.

❑ Разъедините разъем (2) электропитания.
❑ Выверните крепежные винты (1).

❑ Снимите с автомобиля компрессор (1).

Установка

Для того чтобы установить компрессор кондицио&
нера, следует выполнить описанные выше опера&
ции в обратном порядке.
Периодически проверяйте состояние уплотнений.
В случае повреждения или чрезмерного износа уп&
лотнения необходимо заменить.

S

TRALIS

КУЗОВ И ШАССИ

71

Редакция — Апрель 2002 г.

Рисунок 169

Рисунок 170

Рисунок 171

553232

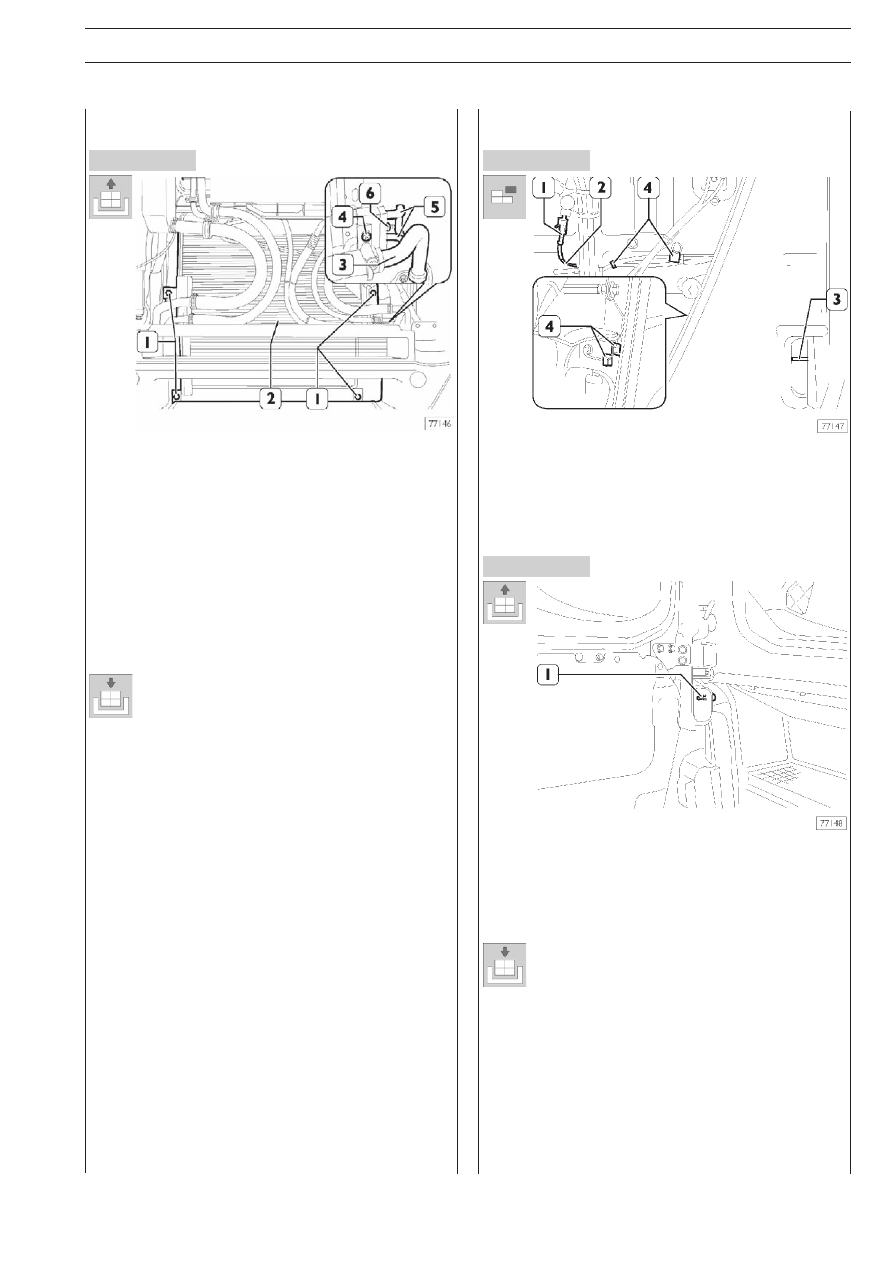

КОНДЕНСАТОР  КОНДИЦИОНЕРА

Снятие

❑ Поднимите переднюю решетку и откачайте хладагент

из системы кондиционирования воздуха кабины, как это
описано в соответствующем разделе.

❑ Отверните гайку (6) и снимите с конденсатора трубки (5).
❑ Отверните гайку (4) крепления кронштейна (3) трубок.
❑ Отверните крепежные болты (1) и снимите конденсатор

(2) с автомобиля.

Установка

Для того чтобы установить конденсатор кондицио&
нера, следует выполнить описанные выше опера&
ции в обратном порядке, удостоверившись в рабо&
чем состоянии уплотнений штуцеров трубок. Если
уплотнения повреждены, замените их.

553242

ДАТЧИК НАРУЖНОЙ ТЕМПЕРАТУРЫ

Снятие

❑ Поднимите переднюю решетку, разъедините разъем

(1), снимите с датчика (3) электропровод (2), предвари&
тельно освободив его от хомутов (4).

❑ Снимите датчик наружной температуры (1) со своего

посадочного места.

Установка

Для того чтобы установить датчик наружной темпе&
ратуры, следует выполнить описанные выше опера&
ции в обратном порядке.

72

КУЗОВ И ШАССИ

S

TRALIS

Редакция — Апрель 2002 г.

ДИАГНОСТИЧЕСКОЕ ОБОРУДОВАНИЕ

В настоящее время в набор диагностического оборудования входят:

•

MODUS = Maintenance and diagnostic System (прибор для диагностики и техобслуживания)

•

IWT = IVECO wiring tester (тестер электропроводки IVECO)

•

IT 2000 = IVECO electronic tester (электронный мультиметр IVECO)

MODUS  IWT  IT 2000

Данные диагностические приборы позволяют осуществлять полную диагностику различных систем, установленных на автомо&
били фирмы IVECO.

MODUS

Компьютеризированный прибор для диагностики тормозной системы, пневматической подвески, двигателя и других систем с
электронным управлением.
В приборе предусмотрены также дополнительные функции, в частности: программирование ЭБУ, справка по каталогу запас&
ных частей, расчет графика технического обслуживания. Для связи с прибором в автомобиле имеется 30&контактный диагно&
стический разъем.

IWT

IWT (тестер электропроводки IVECO) является дополнением и расширением прибора MODUS.
Этот прибор был разработан компанией IVECO для улучшения диагностики электрических и электронных систем автомобиля.
Для связи с прибором в автомобиле предусмотрен 30&контактный диагностический разъем.

IT 2000

IT 2000 — это прибор для диагностики всех электронных систем автомобилей IVECO. После введения в прибор номера шас&
си автомобиля, прибор учитывает особенности конкретного автомобиля. В память заносятся результаты ранее проведенной
диагностики.
Может использоваться в качестве переносного персонального компьютера, диагностика может осуществляться дистанцион&
но. Используя MODUS в качестве основной рабочей станции, возможно обновлять конфигурацию IT 2000. В качестве интер&
фейса с автомобилем используется 30&контактный диагностический разъем.
Содержащаяся на страницах меню информация по отдельным узлам позволяет произвести необходимый ремонт.
