Грузовик Iveco Stralis. Руководство - часть 302

S

TRALIS

КУЗОВ И ШАССИ

41

Редакция — Апрель 2002 г.

Рисунок 114

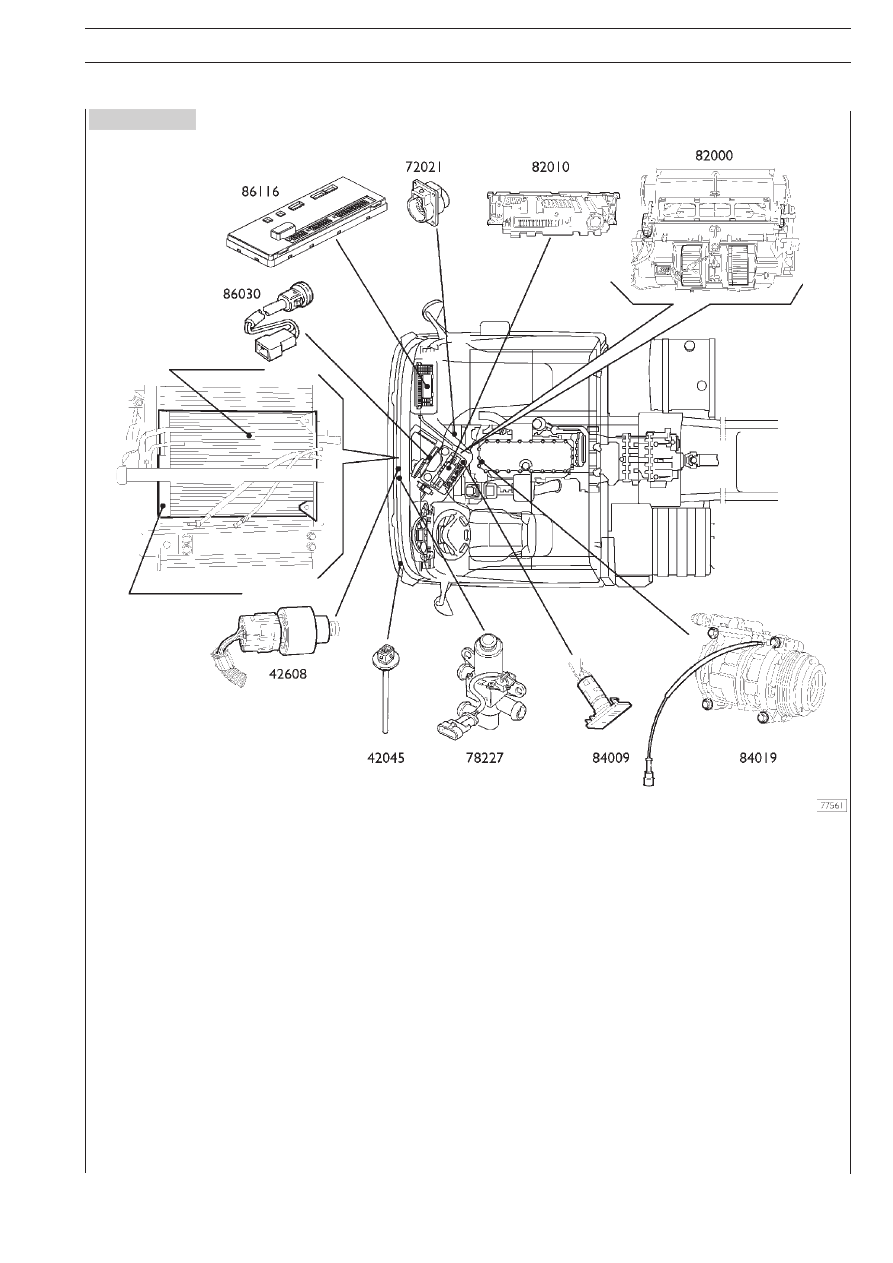

РАСПОЛОЖЕНИЕ ЭЛЕМЕНТОВ КОНДИЦИОНЕРА (WEBASTO)

Описание

42045

Датчик наружной температуры

82000

Отопитель

82010

Электронный блок управления климат&контролем

86030

Датчик солнечного света

84009

Датчик температуры воздуха внутри кабины

42608

Датчики давления хладагента в контуре системы

25332

Реле включения компрессора

78227

Электроклапан рециркуляции жидкости в теплообменнике

84019

Компрессор

86116

Body Computer (бортовой компьютер)

72021

30&контактный диагностический разъем

42

КУЗОВ И ШАССИ

S

TRALIS

Редакция — Апрель 2002 г.

Рисунок 115

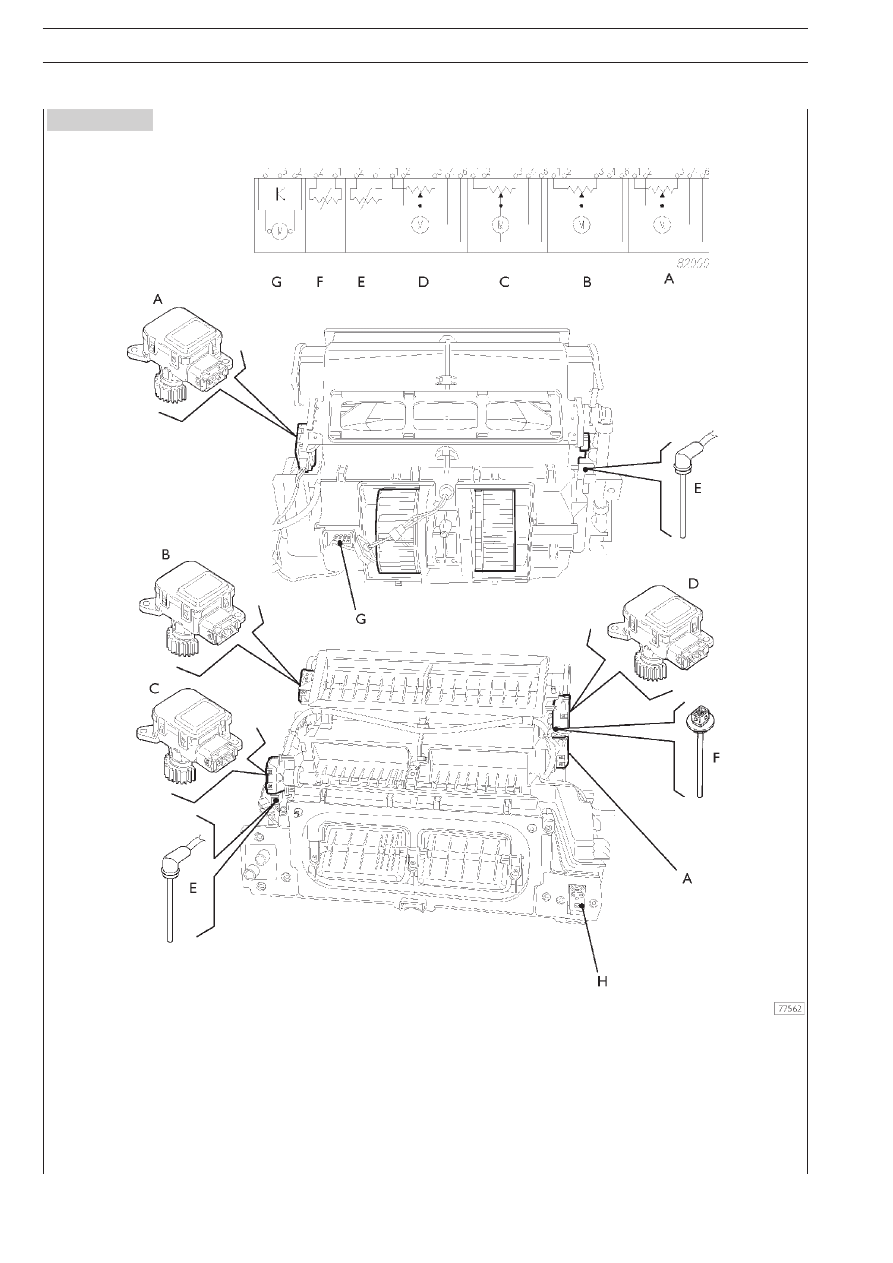

РАСПОЛОЖЕНИЕ ЭЛЕМЕНТОВ СИСТЕМЫ ОТОПЛЕНИЯ (WEBASTO)

А. Моторедуктор пола— B. Моторедуктор обогрева ветрового стекла — С. Моторедуктор рециркуляции —

D. Моторедуктор смешивания  — Е. Датчик температуры нагнетаемого воздуха — F. Датчик температуры испарителя —

G. Регулятор привода нагнетания — H. Расширительный клапан.

S

TRALIS

КУЗОВ И ШАССИ

43

Редакция — Апрель 2002 г.

Рисунок 116

Рисунок 117

ОСНОВНЫЕ ЭЛЕМЕНТЫ СИСТЕМЫ ОТОПЛЕНИЯ И КОНДИЦИОНИРОВАНИЯ (WEBASTO)

A) Датчик

Датчик солнечного света

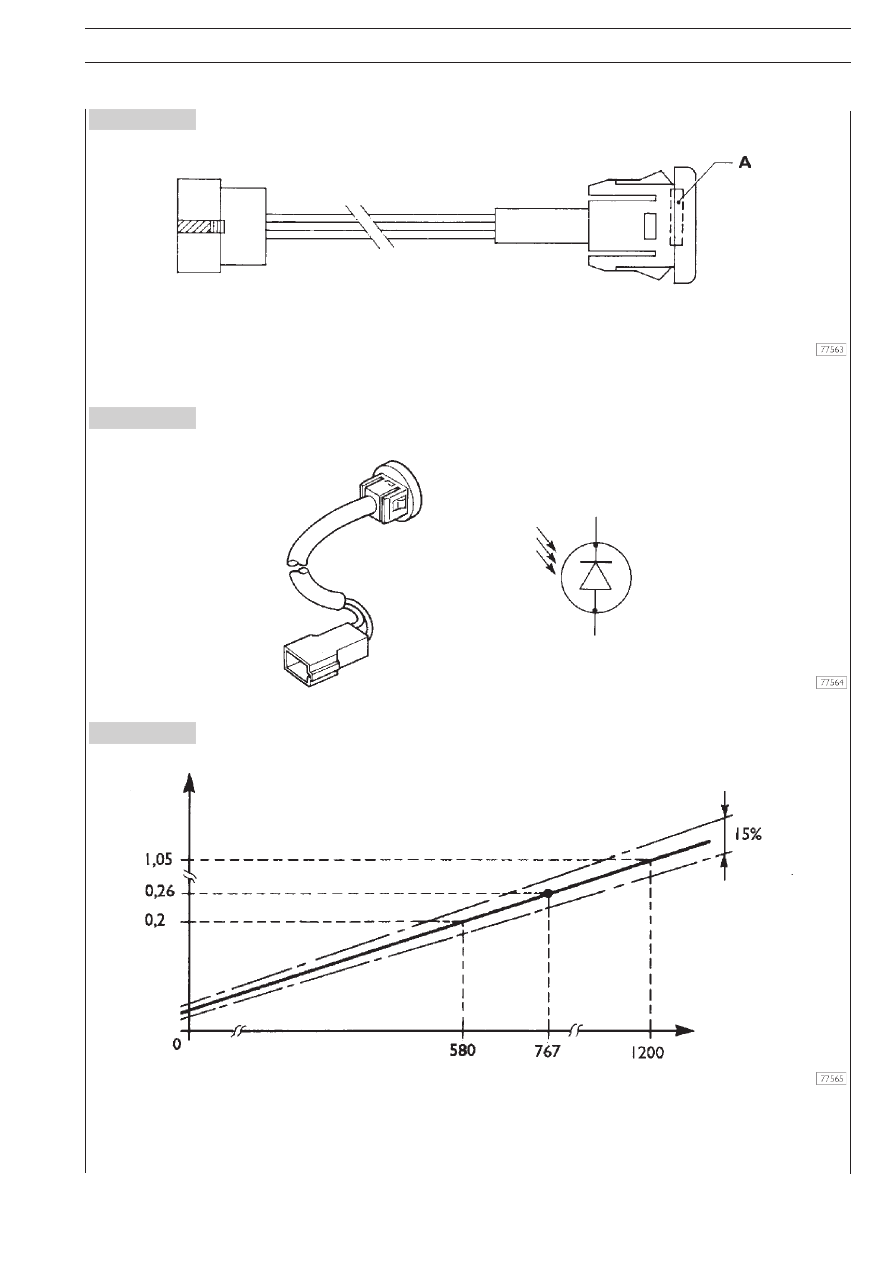

Датчик расположен на передней панели автомобиля и предназначен для измерения освещенности кабины внешними источ&
никами.

Рисунок 118

1 мА

Люкс (Ватт м

2

 )

44

КУЗОВ И ШАССИ

S

TRALIS

Редакция — Апрель 2002 г.

Рисунок 119

Рисунок 120

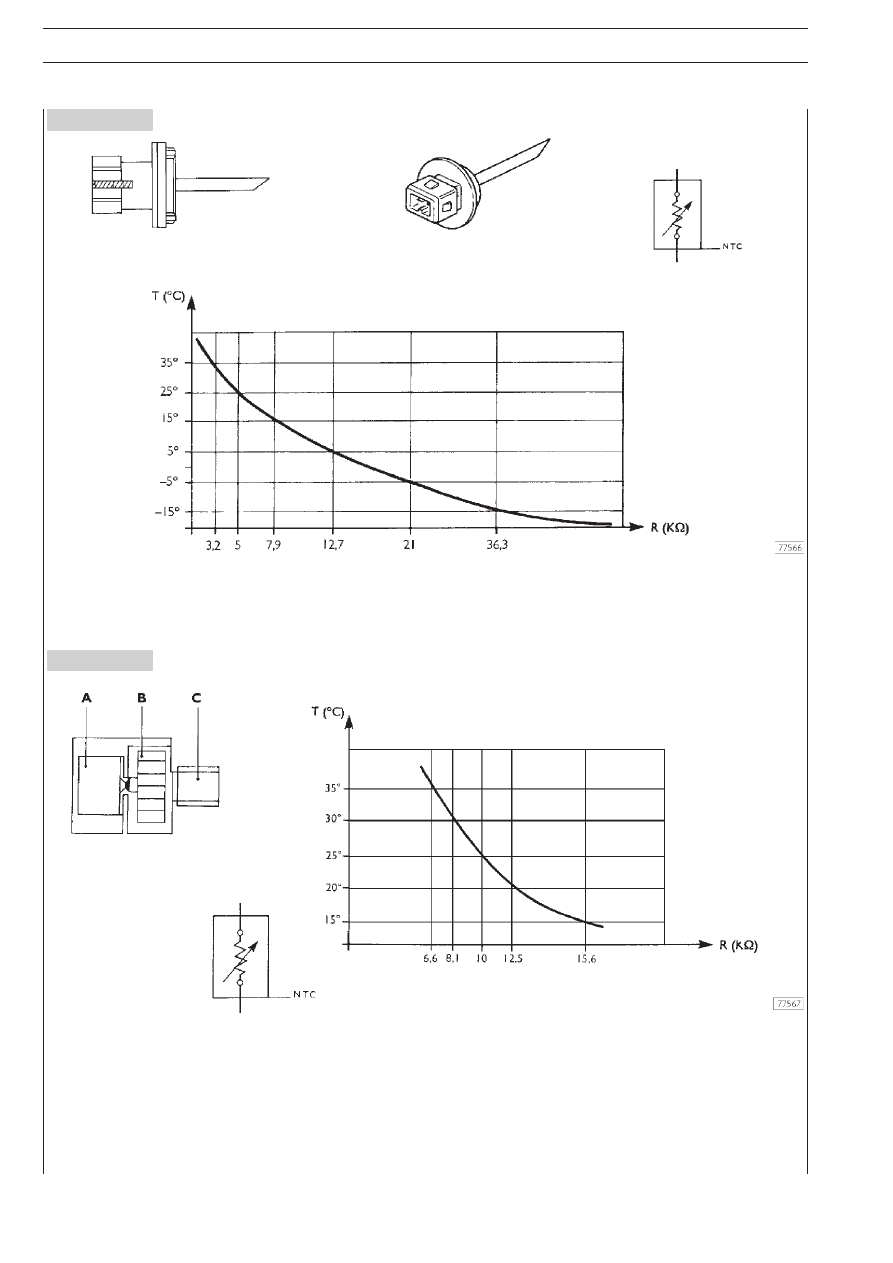

Датчик наружной температуры

Датчик размещен на передней панели автомобиля со стороны водителя, чтобы измеряемое значение температуры было как
можно ближе к действительному.

Датчик температуры воздуха внутри кабины

Датчик устанавливается внутри модуля управления (справа) (Valeo) или сбоку (Webasto). Датчик обдувается вентилятором,
что позволяет измерять действительную температуру циркулируемого воздуха в кабине, избегая случайных значений, имею&
щих слишком большую погрешность.

А) Электродвигатель

В) Крыльчатка

C) Датчик
