ПРИБОРНАЯ ПАНЕЛЬ

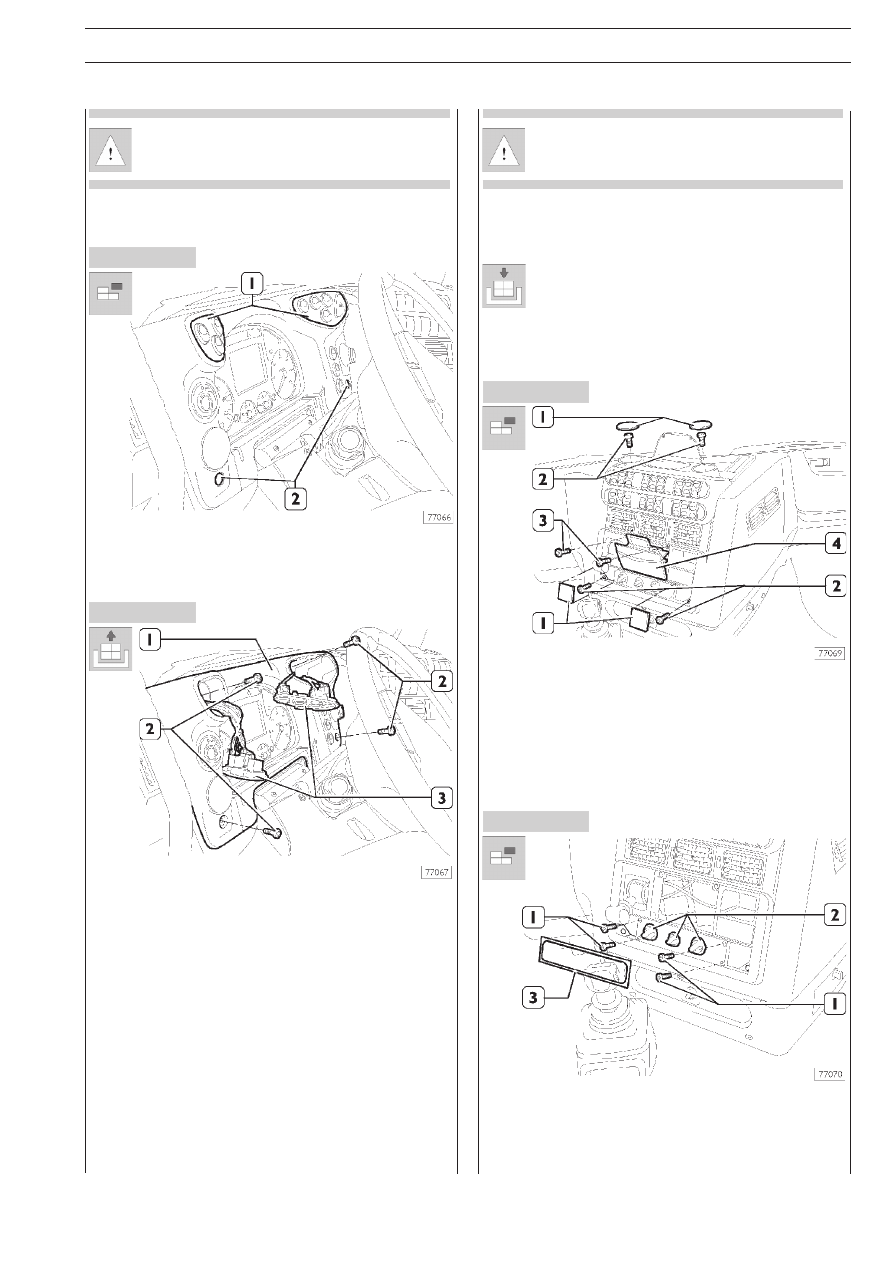

Снятие

❑ Извлеките из гнезд заглушки (2).
❑ Нажав на стопорные язычки, извлеките блоки выключе&

ния световых приборов (1) из приборной панели.

❑ Разъедините электрические разъемы и снимите блок вы&

ключения световых приборов (3).

❑ Выверните винты (2) крепления приборной панели (1).
❑ Освободите приборную панель (1). Разъедините все

электрические разъемы.

Для облегчения последующей  сборки отметьте по&
ложение всех проводов электропроводки.

Окончательно снимите приборную панель (1) с кронштейнов.

Установка

Для того чтобы установить приборную панель, нуж&
но выполнить описанные выше операции в обрат&
ном порядке.

553710

ЦЕНТРАЛЬНАЯ КОНСОЛЬ

Снятие

❑ Снимите пластмассовые заглушки (1).
❑ Выверните укрытые за ними крепежные винты (2).
❑ Выверните винты (3) крепления пепельницы и отсоеди&

ните электрический разъем прикуривателя.

❑ Снимите пепельницу (4)

❑ Извлеките рамку (3) панели управления кондиционером.
❑ Снимите ручки (2) управления кондиционером.
❑ Отверните винты (1).

34

КУЗОВ И ШАССИ

S

TRALIS

Редакция — Апрель 2002 г.

Рисунок 91

Рисунок 92

Рисунок 93

Рисунок 94

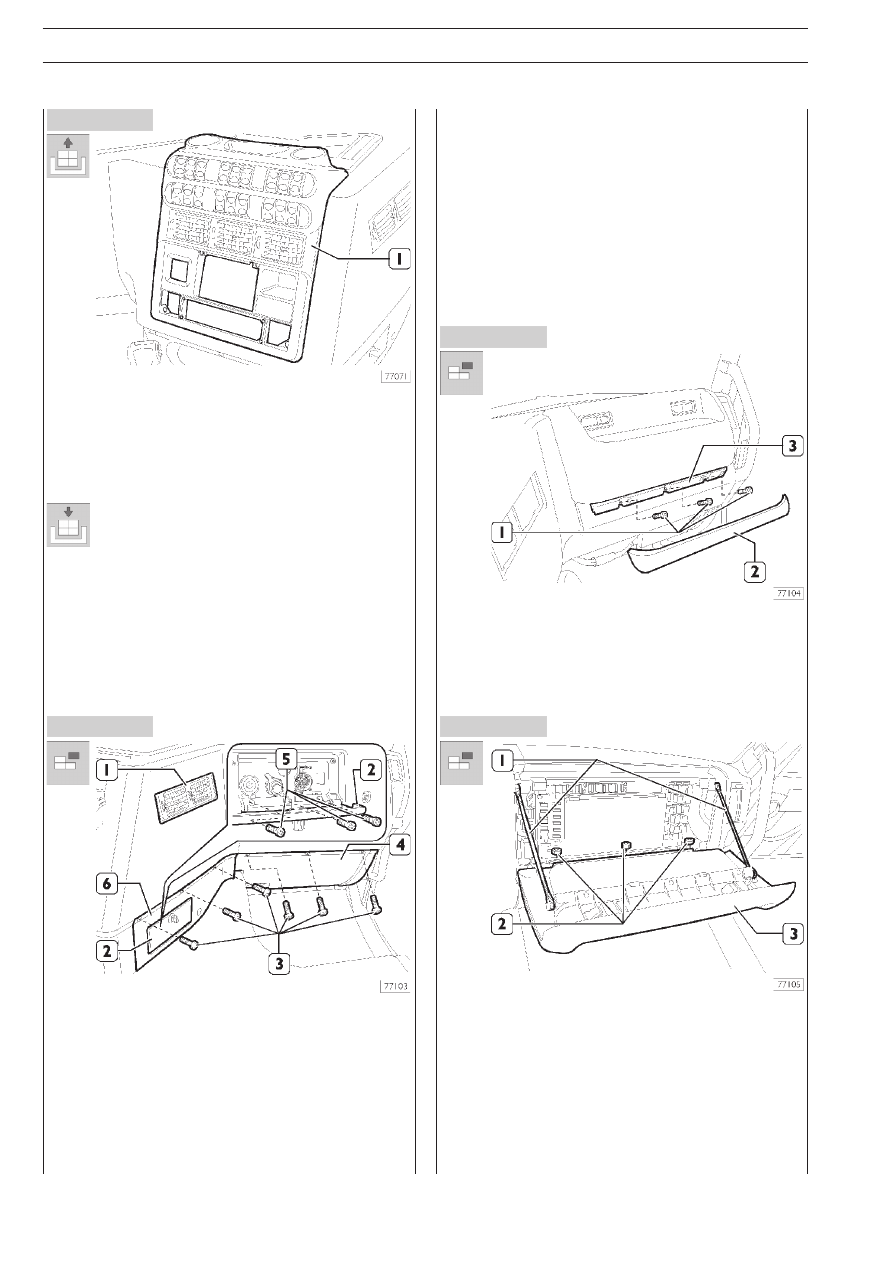

❑ Освободите центральную консоль (1).
❑ Разъедините электрические разъемы, отметьте их поло&

жение для облегчения последующей сборки.

❑ Снимите центральную консоль (1) с автомобиля.

Установка

Для того чтобы установить центральную панель,
нужно выполнить описанные выше операции в об&
ратном порядке.

552211

ОБИВКА ПАНЕЛИ

Снятие

Снимите обивку следующим образом:
❑ Снимаются приборная панель (операция 553710) и

центральная консоль (операция 553710) как это опи&
сано на предыдущей странице. Действуйте следующим
образом:

❑ нажав на стопорные язычки, извлеките дефлекторы воз&

духа (1).

❑ Извлеките заглушки и отверните винты (3) крепления

нижнего кожуха приборной панели со стороны пасса&
жирского сиденья.

❑ Снимите нижний кожух приборной панели (4) со сторо&

ны пассажирского сиденья.

❑ Откройте крышку (2) диагностического разъема.
❑ Отверните винты (5) и снимите крышку (2) диагностиче&

ского разъема.

❑ Снимите нижний кожух приборной панели (6) диагно&

стического разъема.

❑ Нажав на стопорные язычки, извлеките накладку (2),

чтобы получить доступ к укрытым за ней винтам.

❑ Отверните крепежные винты (1) и снимите кронштейн

(3) накладки (2).

❑ Откройте крышку вещевого ящика (3).
❑ Снимите ремешки (1).
❑ Отверните гайки (2) и снимите вещевой ящик (3).

S

TRALIS

КУЗОВ И ШАССИ

35

Редакция — Апрель 2002 г.

Рисунок 95

Рисунок 96

Рисунок 97

Рисунок 98

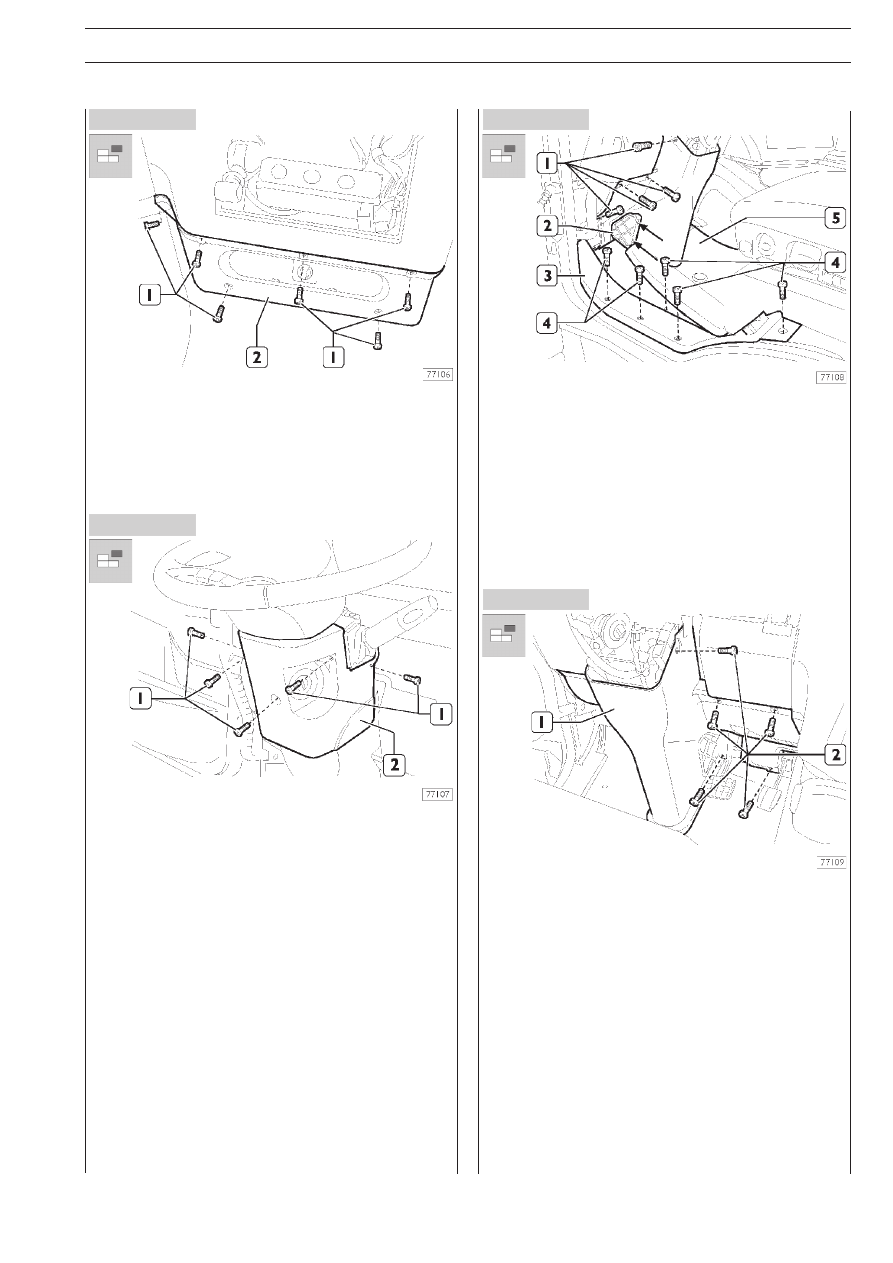

❑ Отверните винты (1) и снимите нижний кожух (2) цен&

тральной консоли.

❑ Отверните крепежные болты (1) и снимите кожух под&

рулевого переключателя указателей поворота (2).

❑ Выверните винты (4) крепления накладки порога (3).
❑ Приподнимите ковер (5), чтобы добраться до крепле&

ния накладки порога (3).

❑ Снимите с автомобиля накладку порога (3).
❑ Нажав на стопорные язычки (

←), извлеките напольный

дефлектор воздуха (2).

❑ Выверните боковые винты (1) крепления кожуха руле&

вой колонки.

❑ Выверните винты (2) крепления кожуха рулевой колон&

ки со стороны блока педалей.

❑ Снимите с автомобиля кожух рулевой колонки.

36

КУЗОВ И ШАССИ

S

TRALIS

Редакция — Апрель 2002 г.

Рисунок 99

Рисунок 100

Рисунок 101

Рисунок 102

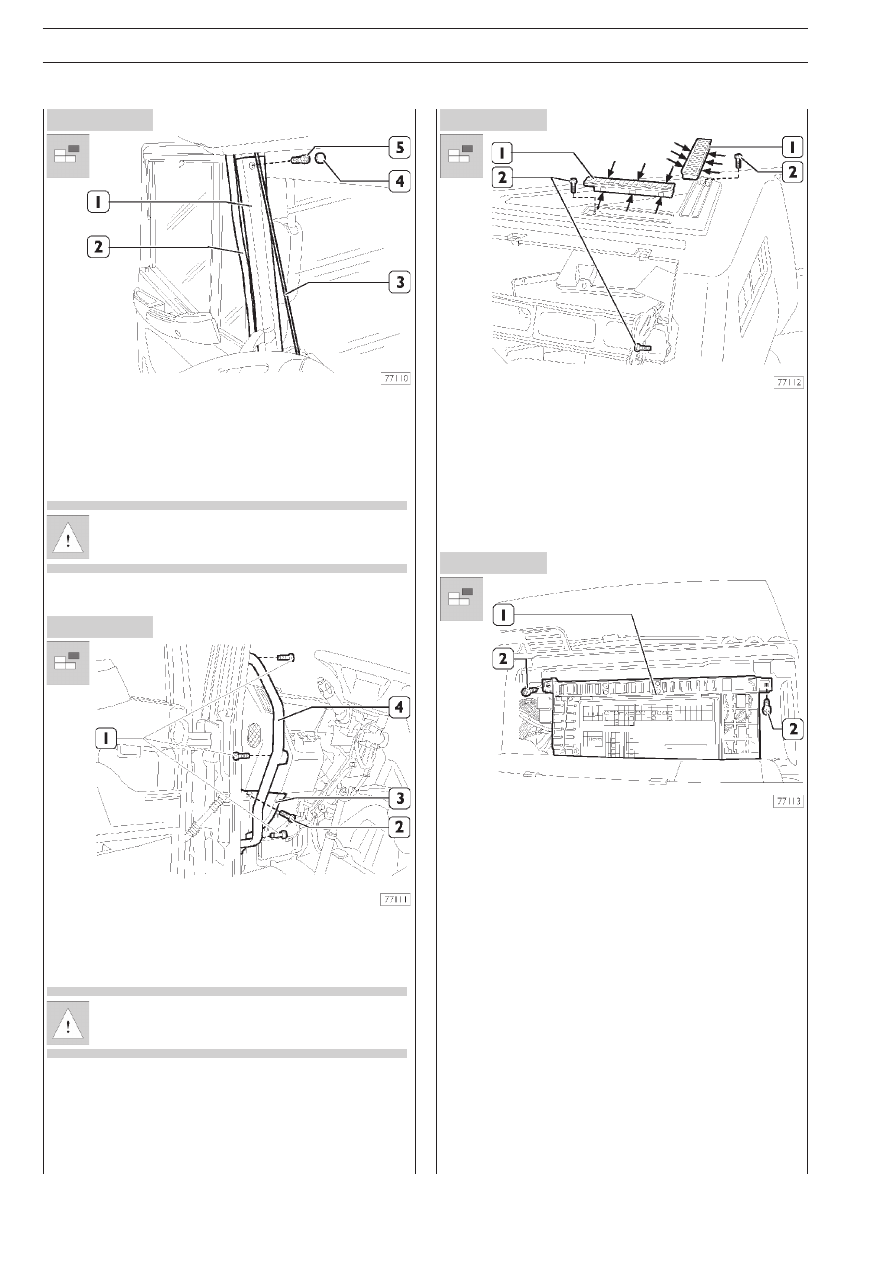

❑ Частично извлеките уплотнение (2) двери.
❑ Снимите шток (3) солнцезащитной шторки.
❑ Извлеките запрессованную заглушку (4), чтобы полу&

чить доступ к расположенным под ней винтам.

❑ Отверните крепежный винт (5) и снимите обивку стойки

ветрового стекла (1).

Повторите операцию с противоположной стороны
кабины.

❑ Отверните винт (2) крепления обивки (3) и снимите ее.
❑ Отверните крепежные болты (1) и снимите поручень (4)

кабины.

Повторите операцию с противоположной стороны
кабины.

❑ Нажав на стопорные язычки (

←), извлеките дефлекто&

ры воздуха (1), чтобы получить доступ к укрытым за
ними винтам.

❑ Выверните крепежные винты (2) обивки панели отопителя.

❑ Выверните винты (2) крепления электронного блока

управления (бортового компьютера) Body Control.

❑ Снимите Body Control (1), и отложите его в сторону,

чтобы получить доступ к расположенным за ним винтам.
