S

TRALIS

КУЗОВ И ШАССИ

29

Редакция — Апрель 2002 г.

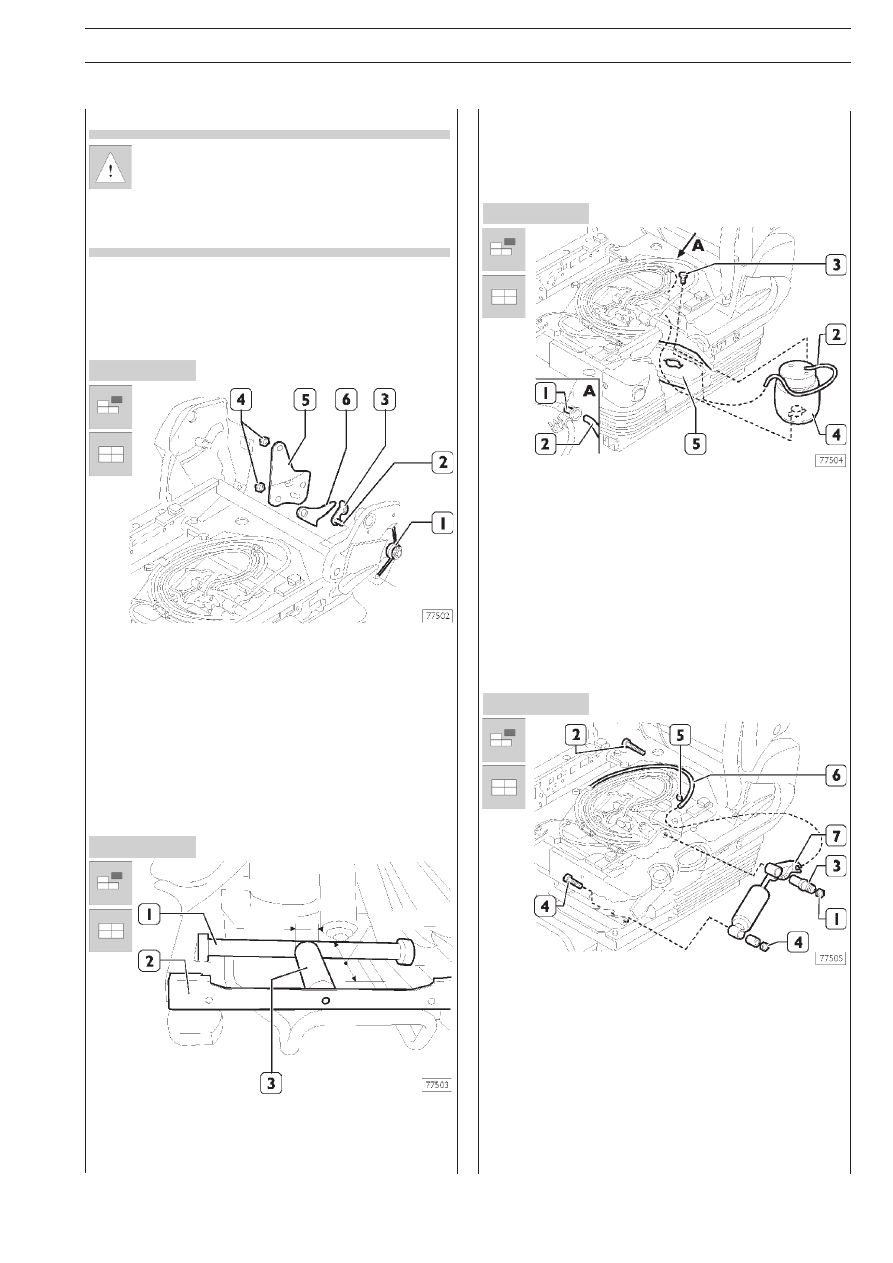

Рисунок 75

Рисунок 76

Рисунок 77

Рисунок 78

Установка

Перед установкой подушки сиденья ослабьте
контргайку (7), и отрегулируйте гибкий трос (2) та&
ким образом, чтобы при самом нижнем положении
регулировочного рычага достигалась наибольшая
по жесткости вертикальная амортизация. Затем за&
ново затяните контргайку.

❑ Для того чтобы установить гибкий трос привода регули&

ровки амортизатора, проделайте описанные выше опе&
рации в обратном порядке.

Разборка и сборка механизма рычага
регулировки спинки сиденья

Разборка

❑ Снимите подушку сиденья, левый боковой кожух и

спинку, как это было описано ранее.

❑ Ослабьте пружину (1) на штифте (2) рычага (3).
❑ Отверните гайки (4), снимите пластину (5), зубчатый

сегмент (6) и рычаг (3).

Сборка

❑ Для того чтобы собрать механизм регулировки спинки

сиденья, проделайте операции по разборке в обрат&
ном порядке.

Снятиеустановка пневматической рессоры

Снятие

❑ Снимите подушку сиденья, как это было описано ранее.
❑ Снимите кронштейн крепления нижнего кожуха.

❑ Зафиксируйте механизм подвески (1) в верхнем поло&

жении, установив подходящую по размерам распорку
(3), как это указано на рисунке.

❑ Установите распорку (3) между каркасом (2) и попере&

чиной подвески (1).

❑ Поднимите стопорный язычок (1) и снимите трубку

пневмосистемы (2), как это указано на рисунке.

❑ Отверните болт (3) и ослабьте крепление амортизато&

ра, затем сдвиньте его в сторону передней части пнев&
морессоры.

❑ Поверните пневморессору (4) на 90° и снимите ее с

нижней опоры (5).

Установка

❑ Для того чтобы установить пневморессору, проделайте

описанные выше операции в обратном порядке.

Снятиеустановка амортизатора

Снятие

❑ Снимите подушку сиденья, как это было описано ранее.
❑ Снимите кронштейн крепления нижнего кожуха.
❑ Переведите механизм подвески в крайнее нижнее по&

ложение.

❑ Отверните контргайку (1), извлеките болт (2) и снимите

штуцер (3).

❑ Зафиксируйте механизм подвески в крайнем верхнем

положении (с помощью распорки (3), Рис. 76).

25

ММ

80

 ММ

30

КУЗОВ И ШАССИ

S

TRALIS

Редакция — Апрель 2002 г.

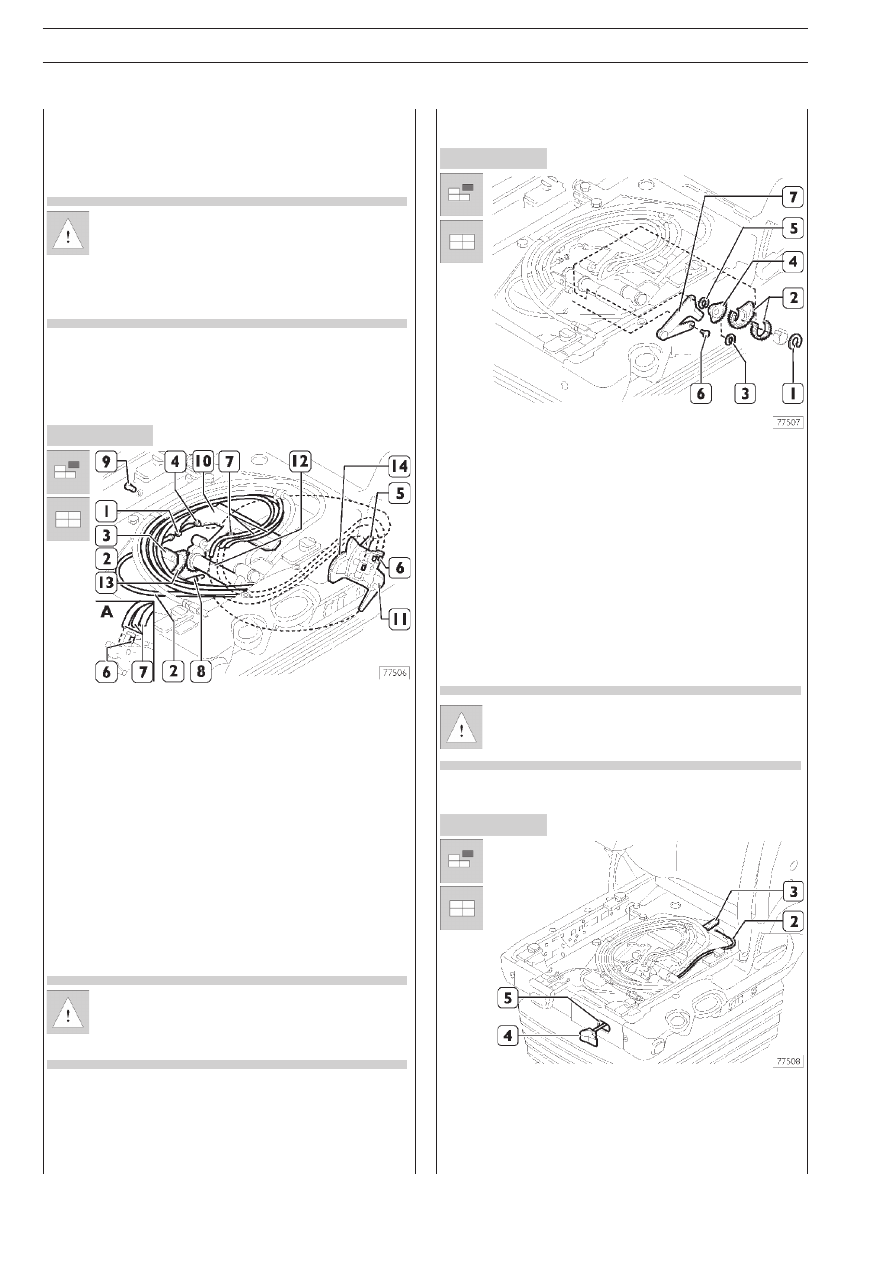

Рисунок 79

Рисунок 80

Рисунок 81

❑ Отверните нижнее крепление амортизатора (4).
❑ Снимите стопорную шайбу (5) и гибкий трос (6) с ры&

чага (7).

Установка

Перед установкой подушки сиденья ослабьте
контргайку (1), и отрегулируйте гибкий трос (6) та&
ким образом, чтобы при самом нижнем положении
регулировочного рычага достигалась наибольшая
по жесткости вертикальная амортизация. Затем за&
ново затяните контргайку.

❑ Для того чтобы установить амортизатор, проделайте

описанные выше операции в обратном порядке.

Снятиеустановка клапана регулировки
сиденья по высоте

Снятие

❑ Снимите подушку сиденья, как это было описано ранее.
❑ Ослабьте гайку (1), освободите гибкий трос (2) от

кронштейна (3) и отсоедините трос с резьбовым штуце&
ром (4) от рычага клапана (5).

❑ Поднимите стопорные язычки (6) и снимите трубки

пневмосистемы (7), (смотри вид А).

❑ Отсоедините пружину (8), снимите нижний крепеж кожу&

ха, отверните болт (9) и поверните вверх кронштейн (10).

❑ Поверните клапан (11) на штоке, сдвиньте клапан по

штоку (12) и снимите его.

Установка

❑ Для того чтобы установить клапан регулировки сиденья, про&

делайте описанные выше операции в обратном порядке.

При установке нового клапана, крайний верхний
зуб зубчатого сегмента (13), должен быть совме&
щен с крайним верхним зубом зубчатого сегмента
клапана (14).

Снятиеустановка механизма фиксации
сиденья по высоте

Снятие

❑ Снимите подушку сиденья, как это было описано ранее.
❑ Снимите клапан регулировки сиденья по высоте.
❑ Снимите стопорную шайбу (1) и снимите зубчатые сег&

менты (2).

❑ Снимите стопорную шайбу (3) и снимите зубчатые сег&

менты (4).

❑ Снимите стопорную шайбу (5), отверните болт (6) и

снимите рычаг (7).

Установка

❑ Для того чтобы установить механизм фиксации сиденья

по высоте, проделайте описанные выше операции в об&
ратном порядке.

При установке новых деталей, крайний верхний зуб
зубчатого сегмента (2), должен быть совмещен с край&
ним верхним зубом зубчатого сегмента клапана (4).

Снятиеустановка гибкого троса клавиши
продольной амортизации

Снятие

❑ Снимите подушку сиденья, как это было описано ранее.

S

TRALIS

КУЗОВ И ШАССИ

31

Редакция — Апрель 2002 г.

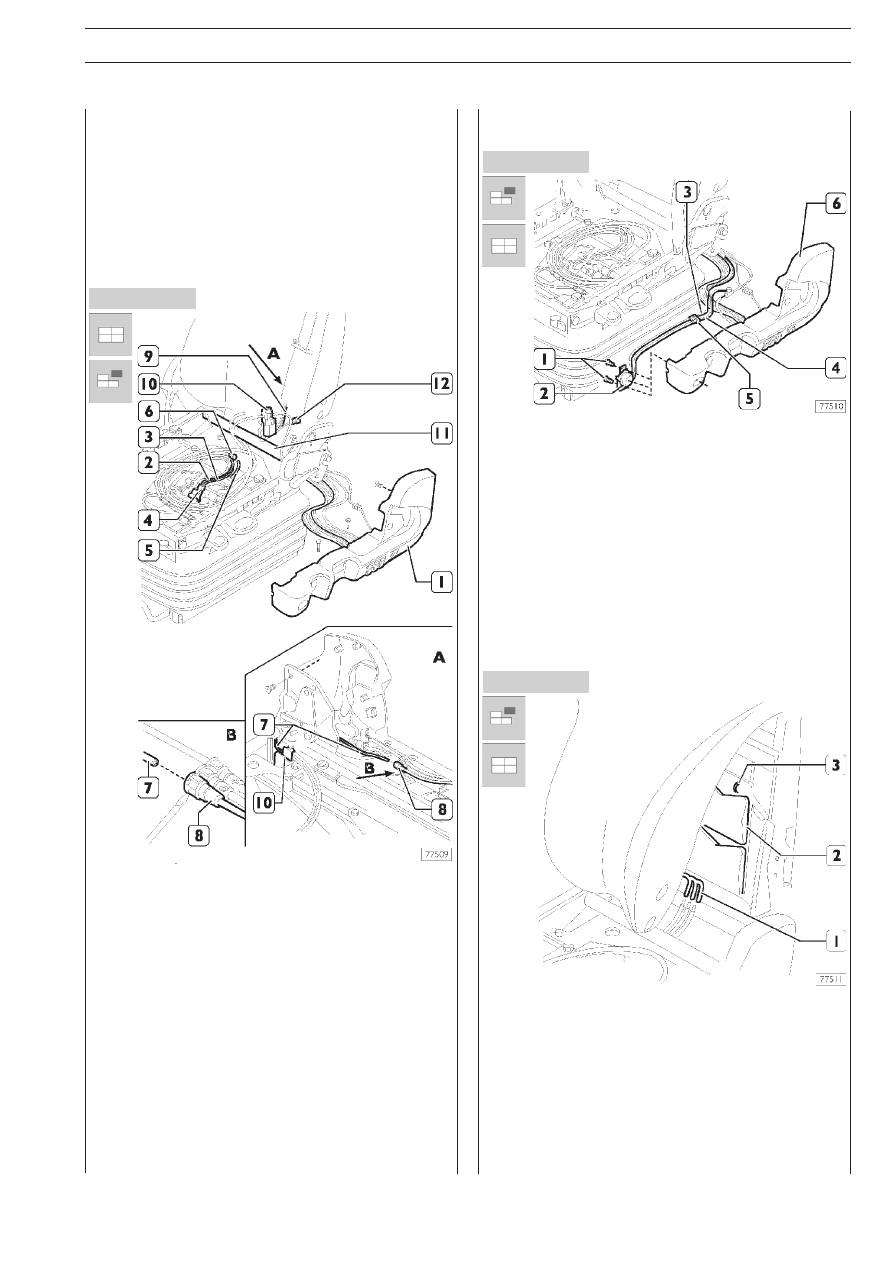

Рисунок 82

Рисунок 83

Рисунок 84

❑ Вытяните трос (2) из рычага (3).
❑ Извлеките гибкий трос (2) в сборе с клавишей (4) че&

рез проем (5).

Установка

❑ Для того чтобы установить трос клавиши продольной

амортизации, проделайте описанные выше операции в
обратном порядке.

Снятиеустановка магнитного клапана
быстрого опускания сиденья

Снятие

❑ Снимите подушку сиденья, как это было описано ранее.
❑ Снимите пластмассовый кожух (1), как это было описа&

но ранее.

❑ Отсоедините гибкие трубки (2) и (3) от клапана (4),

гибкую трубку (5) от штуцера (6) и гибкую трубку (7) от
штуцера (8) изнутри пластмассового кожуха (1) (см.
виды А/В).

❑ Поднимите стопорный язычок (9) магнитного клапана (10)

на поперечном штоке (11) и приподнимите клапан (10).

❑ Разъедините электрический разъем (12).
❑ Снимите магнитный клапан быстрого опускания сиденья.

Установка

❑ Для того чтобы установить магнитный клапан быстрого

опускания сиденья, проделайте описанные выше опера&
ции в обратном порядке.

Снятиеустановка клавиши быстрого
опускания сиденья

Снятие

❑ Снимите подушку сиденья, как это было описано ранее.
❑ Снимите пластмассовый кожух (6), как это было описа&

но ранее.

❑ Отсоедините гибкие шланги (3) и (4) от штуцера (5).
❑ Отверните крепежные болты (1) и снимите клавишу (2)

быстрого опускания сиденья.

Установка

❑ Для того чтобы установить клавишу быстрого опускания

сиденья, проделайте описанные выше операции в об&
ратном порядке.

Снятиеустановка опоры в области поясницы

Снятие

❑ Частично снимите обивку спинки.
❑ Снимите с каркаса панель из пеноматериала.
❑ Отсоедините гибкие трубки (1).
❑ Отсоедините стопорные скобы (3).
❑ Снимите опору в области поясницы (2).

Установка

❑ Для того чтобы установить опору в области поясницы, про&

делайте описанные выше операции в обратном порядке.

32

КУЗОВ И ШАССИ

S

TRALIS

Редакция — Апрель 2002 г.

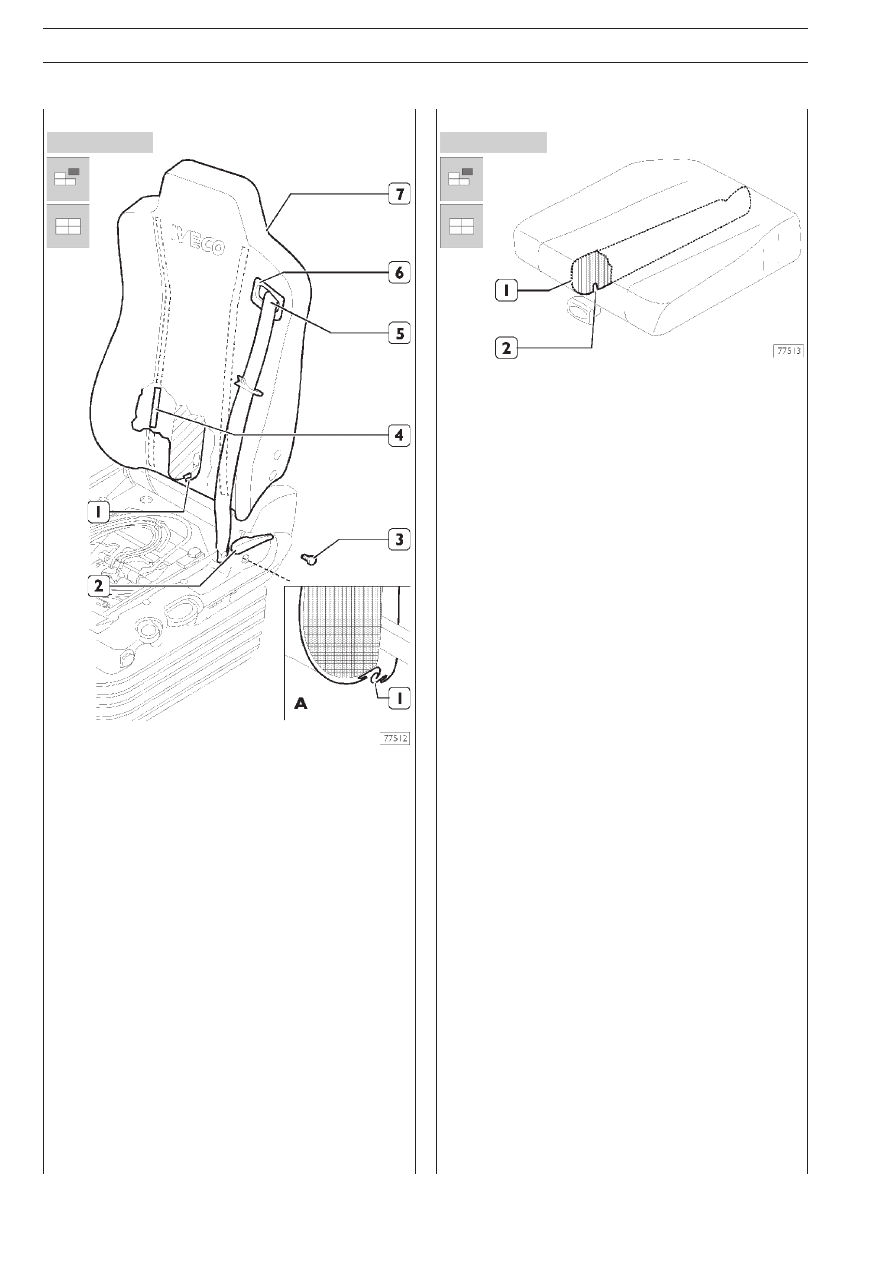

Рисунок 85

Рисунок 86

Снятиеустановка обивки спинки сиденья

Снятие

❑ Снимите подушку сиденья, как это было описано ранее.
❑ Выведите из зацепления С&образные профили (1) (вид А).
❑ Поднимите рычаг (2) и отверните болт (3) крепления

ремня безопасности.

❑ Извлеките вставку (6).
❑ Приподнимите обивку спинки сиденья (7) вверх, чтобы

отделить ее от полос&липучек (4).

❑ Вытащите ремень безопасности через соответствую&

щий проем (5).

❑ Снимите со спинки сиденья обивку (7).

Установка

❑ Для того чтобы установить обивку спинки сиденья, про&

делайте описанные выше операции в обратном поряд&
ке.

Снятиеустановка обивки подушки сиденья

Снятие

❑ Снимите подушку сидения, как это было описано ранее.

❑ Сдвиньте обивку подушки сиденья (1) наружу от кромки

(2) по периметру снизу сиденья.

Установка

❑ Для того чтобы установить обивку подушки сиденья, про&

делайте описанные выше операции в обратном порядке.
