Грузовик Iveco Stralis. Руководство - часть 298

S

TRALIS

КУЗОВ И ШАССИ

25

Редакция — Апрель 2002 г.

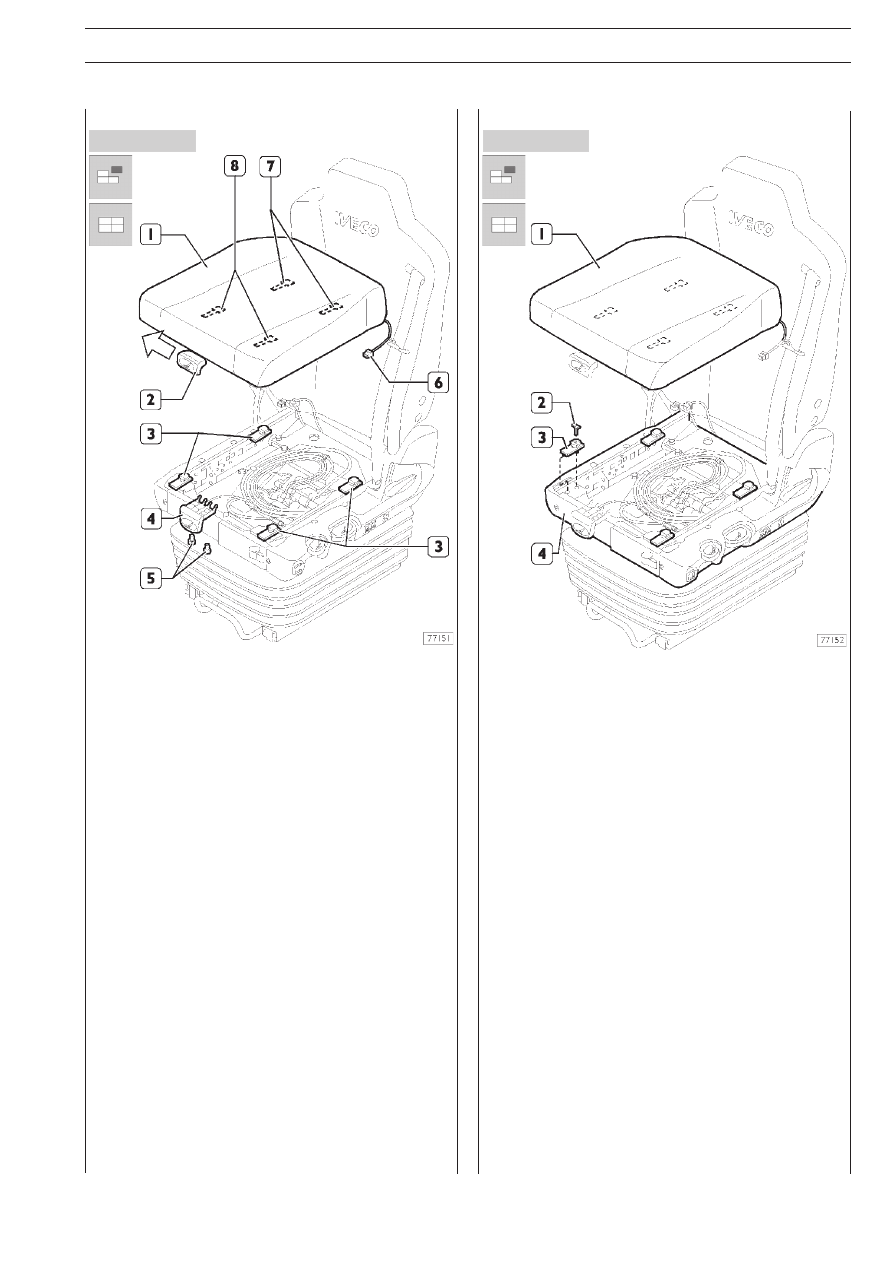

Рисунок 64

Рисунок 65

СНЯТИЕ СИДЕНЬЯ ВОДИТЕЛЯ

Снятиеустановка подушки сиденья

Снятие

❑ Приподнимите ручку (2) регулировки положения по&

душки по глубине.

❑ Переведите подушку (1) в переднее положение.
❑ Удерживая рычаг (2) в верхнем положении, надавите на

него в направлении, указанном стрелкой.

❑ Подвиньте подушку (1) сиденья вперед и приподнимите ее.
❑ Отсоедините электрический разъем (6) от сиденья.
❑ Выверните крепежные винты (5) клавиши (4) регулиров&

ки наклона сиденья.

❑ Снимите подушку (1) с сиденья.

Установка

❑ Надавите на ручку (2) в направлении, указанном

стрелкой.

❑ Сначала совместите пазы (7) подушки (1) и фиксаторы

(3) сзади, затем надавите на подушку книзу, чтобы пазы
(8) также вошли в зацепление с фиксаторами.

❑ В завершение нажмите на подушку в направлении

спинки.

Снятиеустановка фиксаторов подушки сиденья

Снятие

❑ Снимите подушку сидения, как это описано выше.
❑ Извлеките пластмассовый штифт (2) и вытолкните фик&

саторы (3) наружу.

Установка

❑ Установите фиксатор (3) на каркас (4) сиденья.
❑ Вставьте в установочное место фиксатора (3) штифт (2).

26

КУЗОВ И ШАССИ

S

TRALIS

Редакция — Апрель 2002 г.

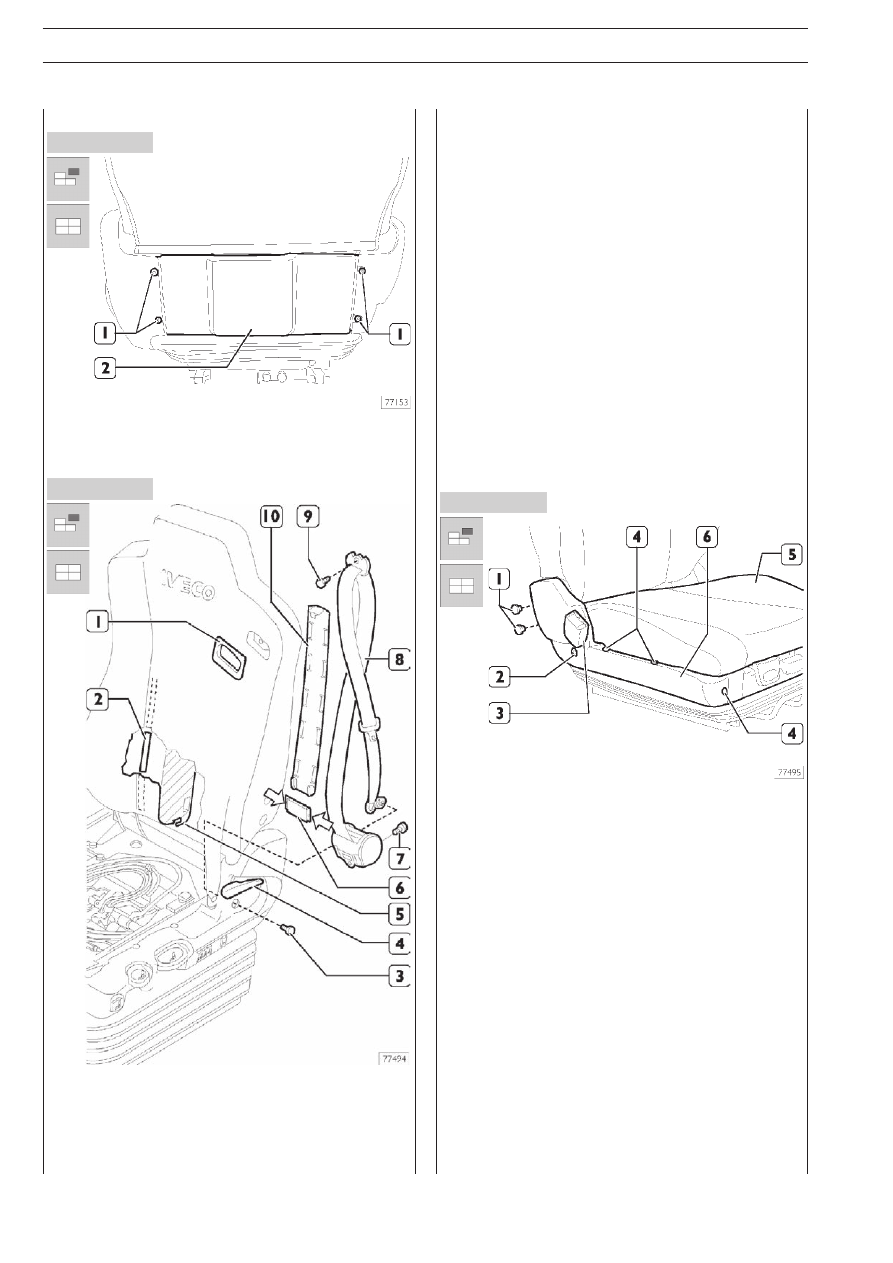

Рисунок 66

Рисунок 67

Рисунок 68

Снятиеустановка ремней безопасности

❑ Снимите подушку сидения, как это было описано ранее.

❑ Выверните винты (1) и снимите задний кожух (2) спинки.

❑ Поднимите рычаг (4) регулировки спинки и отверните

болт (3) крепления пряжки ремня безопасности.

❑ Отверните болт (9) верхнего крепления ремня безо&

пасности и извлеките вставку (1).

❑ Отцепите пластины (5) и снимите обивку спинки вверх,

отделив ее от ленты&липучки (2).

❑ Отсоединить стопор (6) пластмассовой направляющей

(10) надавив на него, как это указано стрелками.

❑ Отверните болт (7) крепления катушки и снимите с си&

денья ремень безопасности (8).

Установка

❑ Для того чтобы установить ремень безопасности, проде&

лайте описанные выше операции в обратном порядке.

Снятиеустановка пряжки ремня безопасности и
правой боковой обивки

❑ Подвиньте подушку (5) сиденья вперед.

❑ Выверните винты (4) крепления обивки (6) и удалите за&

глушки (1).

❑ Отверните болт (2) и снимите пряжку (3) ремня безо&

пасности и боковую обивку (6).

Установка

❑ Для того чтобы установить пряжку ремня безопасности,

проделайте операции, описанные выше, в обратном
порядке.

S

TRALIS

КУЗОВ И ШАССИ

27

Редакция — Апрель 2002 г.

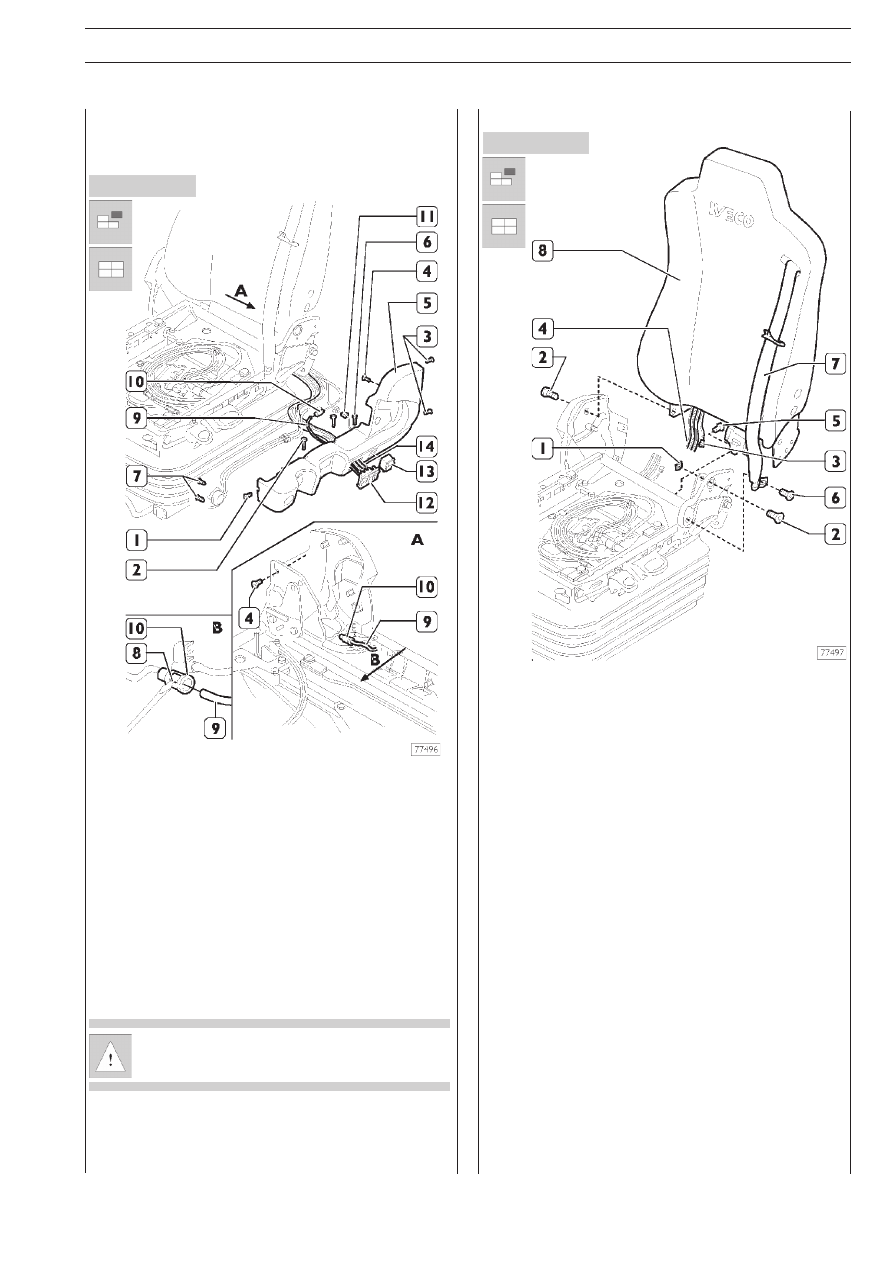

Рисунок 69

Снятиеустановка левой боковой обивки, кла
пана пневматической опоры в области поясницы
(IPS) и выключателя обогрева сиденья

Снятие

❑ Снимите подушку сидения, как это было описано ра&

нее.

❑ Выверните болт (1), два болта (2) и извлеките два

штифта (3).

❑ Наклоните спинку до отказа вперед и отверните болт (4).
❑ Снимите боковую обивку (5) каркаса сиденья.
❑ Выверните болт (6) и два болта (7).
❑ Поднимите стопорный язычок (8) и отсоедините трубку

пневмосистемы (9) от штуцера (10) (см. виды А, В).

❑ Разъедините электрический разъем (11).
❑ Сдвиньте клапан (12) и выключатель (13) наружу от

обивки (5).

❑ Отсоедините гибкие шланги (14) от клапана (12).

Отметьте положение гибких шлангов для последую&
щей установки.

Установка

❑ Для того чтобы установить левую боковоую обивку и

клапан пневматической опоры, проделайте операции,
описанные выше, в обратном порядке.

Снятиеустановка спинки сиденья

Рисунок 70

Снятие

❑ Снимите подушку сидения, как это было описано ранее.
❑ Снимите боковые кожухи.
❑ Снимите предохранительный стопор (1).
❑ Выверните винты (2) крепления спинки (8).
❑ Отсоедините переходник (3) и три гибких шланга (4)

пневмосистемы (если установлены).

❑ Отверните болт (5) крепления катушки ремня безопас&

ности и болт (6) крепления ремня безопасности (7).

❑ Снимите спинку (8) с сиденья.

Установка

❑ Для того чтобы установить спинку сиденья, проделайте

описанные выше операции в обратном порядке.

28

КУЗОВ И ШАССИ

S

TRALIS

Редакция — Апрель 2002 г.

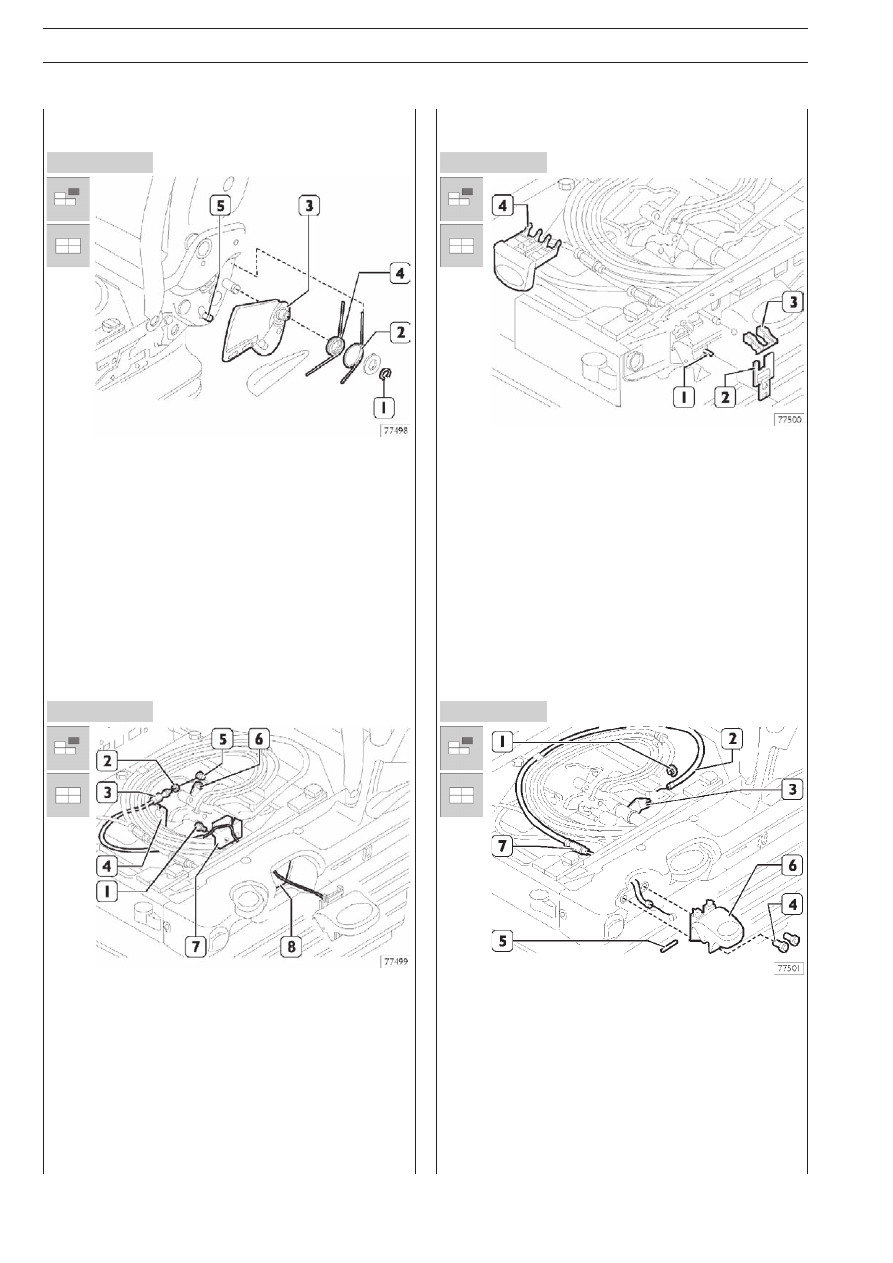

Рисунок 71

Снятиеустановка рычага регулировки спинки
сиденья

Снятие

❑ Снимите подушку сиденья и левый боковой кожух, как

это было описано ранее.

❑ Снимите стопорную шайбу (1).
❑ Снимите пружину (2) с рычага (3).
❑ Снимите пружину (4) со штифта (5).
❑ Снимите рычаг (3).

Установка

❑ Для того чтобы установить рычаг регулировки спинки

сиденья, проделайте описанные выше операции в об&
ратном порядке.

Снятиеустановка привода регулировки
сиденья по высоте

Рисунок 72

Снятие

❑ Снимите подушку сиденья, как это было описано ранее.
❑ Отверните крепежные болты (1), ослабьте гайку (2) и

снимите с кронштейна (4) гибкий трос (3).

❑ Выверните из рычага (6) резьбовой штуцер троса (5).
❑ Извлеките гибкий трос из кронштейна (7) и вытащите

его через проем (8).

Установка

❑ Для того чтобы установить привод регулировки сиденья

по высоте, проделайте описанные выше операции в об&
ратном порядке.

Снятиеустановка привода регулировки
наклона сиденья

Рисунок 73

Снятие

❑ Снимите подушку сиденья и левый боковой кожух, как

это было описано ранее.

❑ Вынуть штифт (1) из рычага (2).
❑ Извлеките кронштейн рычага (3) из каркаса сиденья.
❑ Отверните от рычага (2) гибкий трос.
❑ Снимите с монтажного места привод регулировки на&

клона сиденья (4).

Установка

❑ Для того чтобы установить привод регулировки наклона

сиденья, проделайте описанные выше операции в об&
ратном порядке.

Снятиеустановка гибкого троса привода
регулировки амортизатора

Рисунок 74

Снятие

❑ Снимите подушку сиденья, как это было описано ранее.
❑ Снимите стопорную шайбу (1) и гибкий трос (2) с ры&

чага кронштейна (3).

❑ Отверните болты (4).
❑ Вытяните штифт (5) из ручки (6).
❑ Вытащите гибкий трос (2) из каркаса сиденья.
