Грузовик Iveco Stralis. Руководство - часть 296

S

TRALIS

КУЗОВ И ШАССИ

17

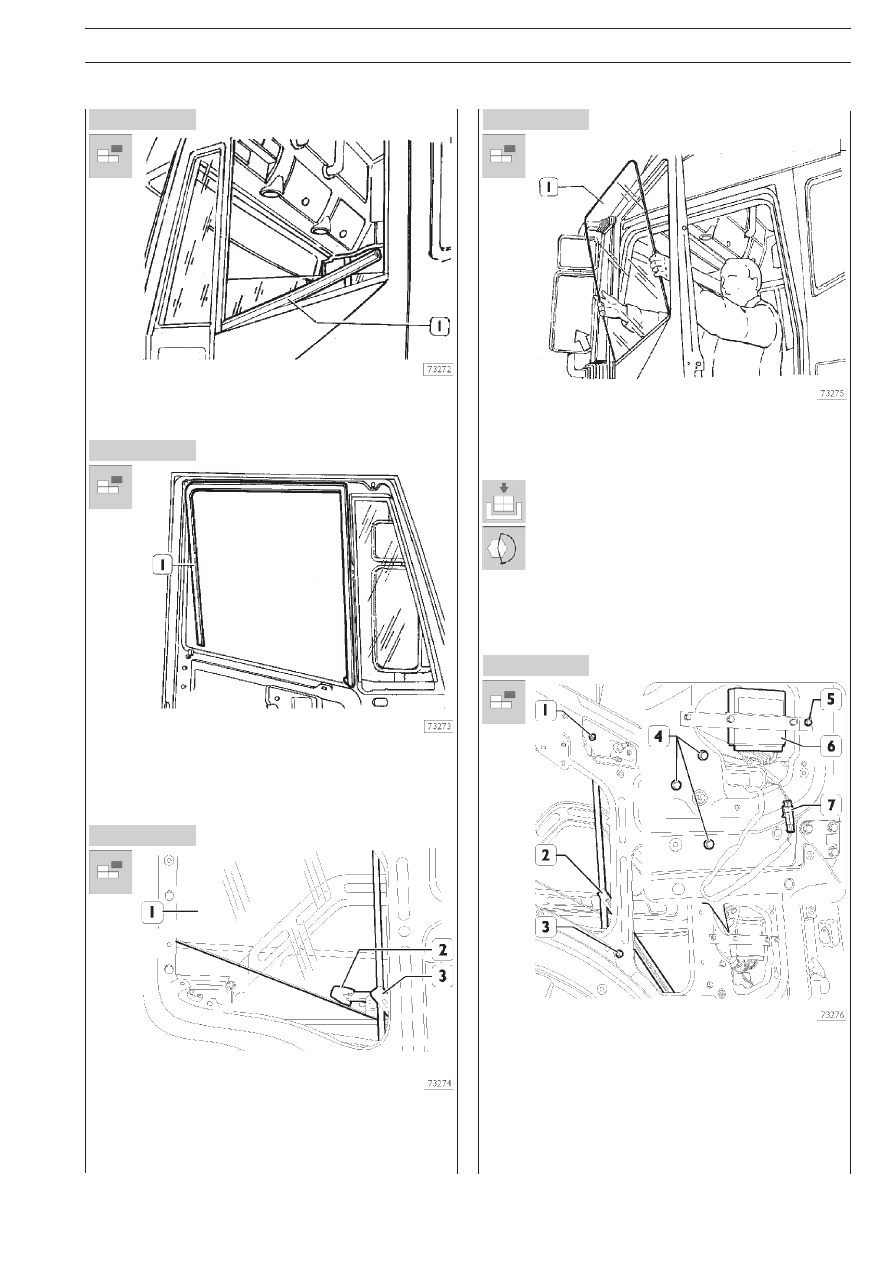

Рисунок 46

Рисунок 45

Рисунок 42

Рисунок 43

Рисунок 44

Извлеките из оконного проема внутреннее и наружное
нижнее уплотнение (1) стекла.

Снимите направляющее уплотнение (1) стекла.

Снимите скобу (3) и отсоедините от стекла (1) механизм
электрического стеклоподъемника (2).

Продвиньте стекло (1) вверх, чтобы его верхняя кромка вы&
шла из проема (см. стрелку).

Установка

Для того чтобы установить боковое стекло двери,
проделайте описанные выше операции в обратной
последовательности. Затяните резьбовые соедине&
ния с указанным крутящим моментом.

550730

ЗАМЕНА  СТЕКЛОПОДЪЕМНИКА

Снятие

Снимите опускное стекло, как это описано в операции
550740.
Отсоедините электрический разъем (7). Отверните болты
(5) и отсоедините электронный блок (6) от двери. Отверни&
те болты (1), (3) и (4) крепления электрического стеклоподъ&
емника (2) к двери.

18

КУЗОВ И ШАССИ

S

TRALIS

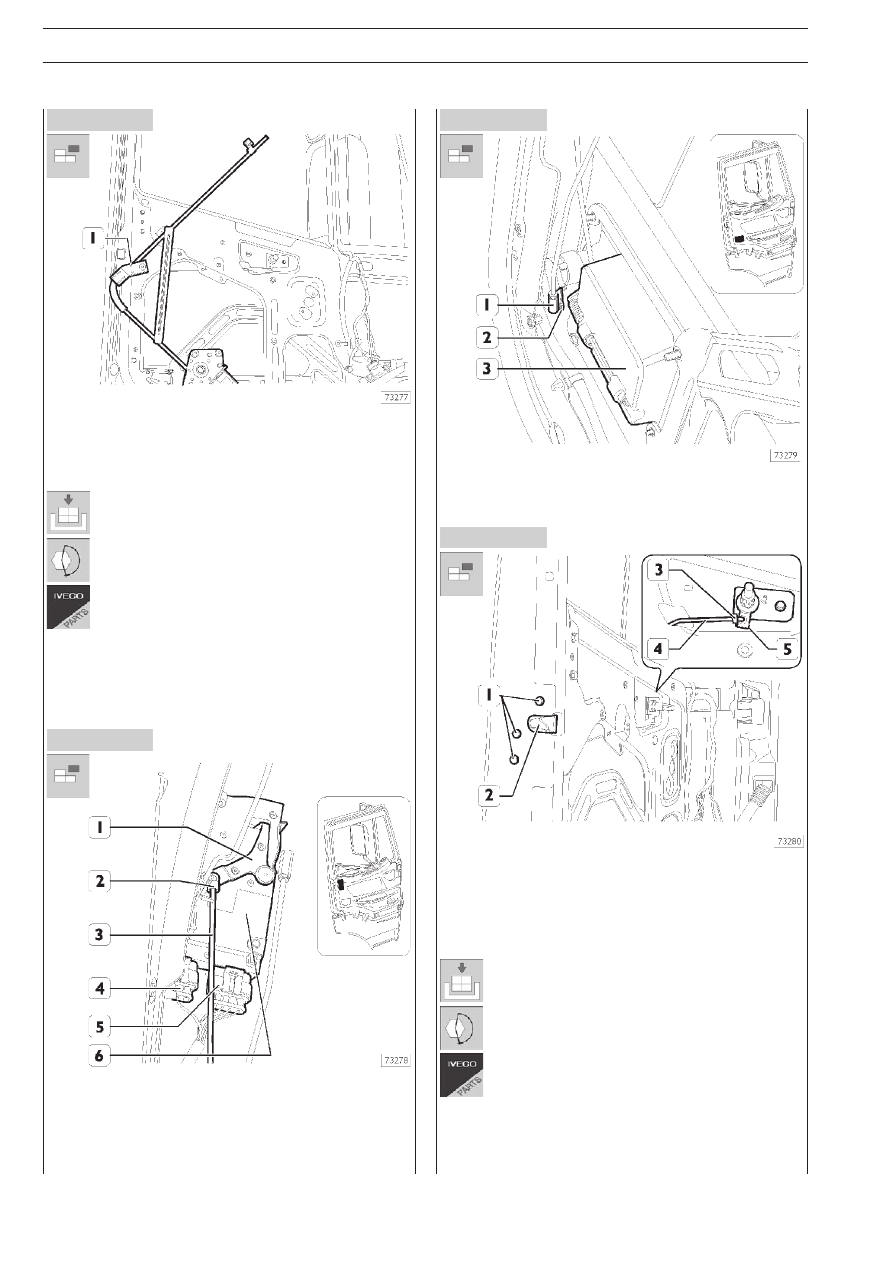

Рисунок 50

Рисунок 48

Рисунок 49

Рисунок 47

Снимите механизм электрического стеклоподъемника (1)
двери.

Установка

Для того чтобы установить электрический стекло&
подъемник, проделайте описанные выше операции
в обратной последовательности. Затяните резьбо&
вые соединения с указанным крутящим моментом.

550714

ЗАМЕНА ЗАМКОВ ДВЕРЕЙ

Снятие

Снимите обшивку двери, как это описано в операции
550740.
Отсоедините зажим (2) от тяги (3) и отсоедините ее от ры&
чага (1).
Отсоедините электрические разъемы (4) и (5) от замка (6).

Отсоедините тягу (1) от рычага (2) наружной ручки (3).

Отсоедините зажим (3) от тяги (4) и отсоедините ее от ры&
чага (5) внутренней ручки двери. Выверните болты (1) и
снимите замок (2) с двери.

Установка

Для того чтобы установить замок двери, проделай&
те описанные выше операции в обратной последо&
вательности. Затяните резьбовые соединения с
указанным крутящим моментом.

S

TRALIS

КУЗОВ И ШАССИ

19

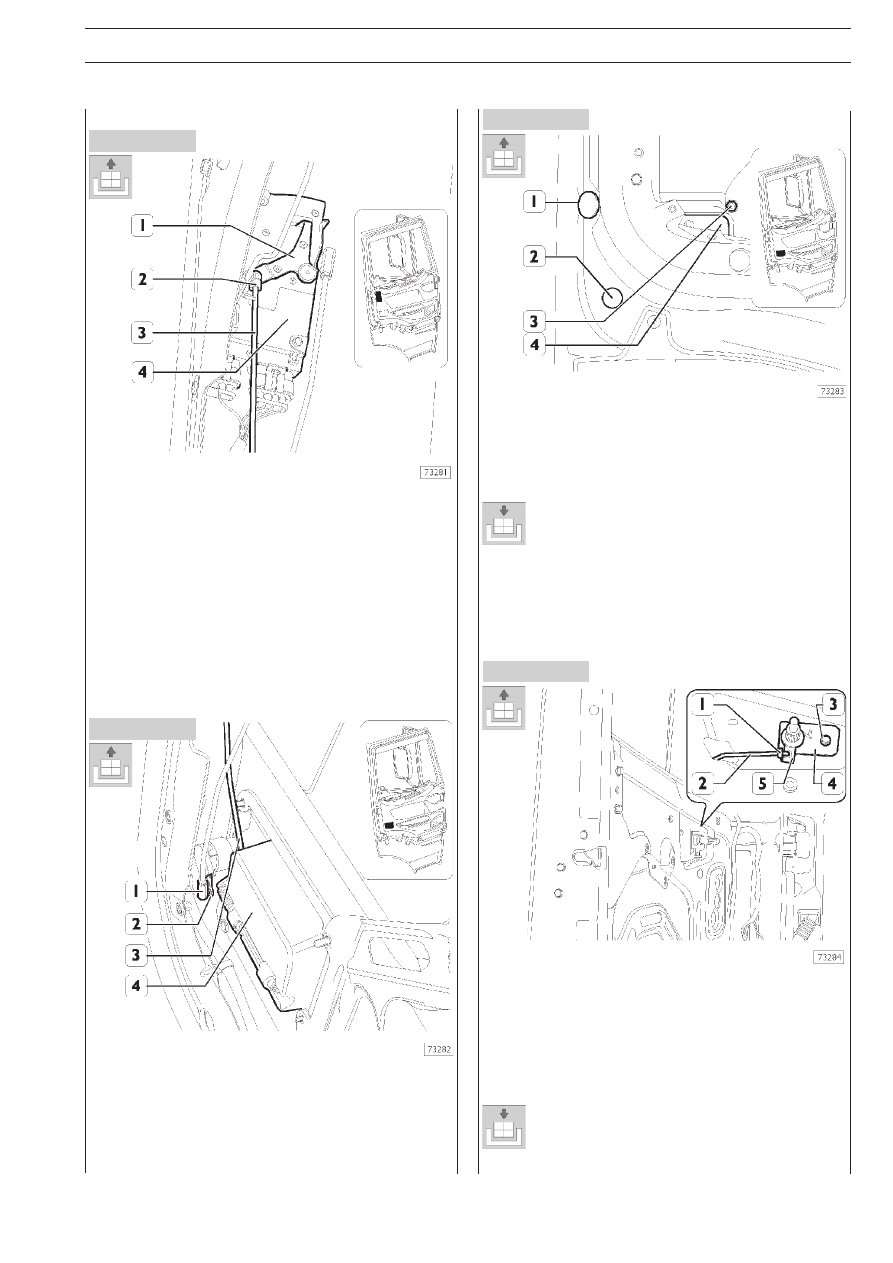

Рисунок 52

Рисунок 51

Рисунок 53

550717

ЗАМЕНА НАРУЖНОЙ РУЧКИ ДВЕРИ

Снятие

Снимите обшивку двери, как это описано в операции
550740.
Отсоедините зажим (2) от тяги (3) и отсоедините ее от ры&
чага (1) замка (4).

Отсоедините тягу (1) от рычага (2) наружной ручки (4).

Извлеките заглушки (1) и (2), отверните гайки (3) крепления
наружной ручки (4) и снимите ее с двери. Отсоедините тягу
(3, Рис. 52) от ручки (4).

Установка

Для того чтобы установить наружную ручку двери,
проделайте описанные выше операции в обратной
последовательности. Затяните резьбовые соедине&
ния с указанным крутящим моментом.

ЗАМЕНА ВНУТРЕННЕЙ РУЧКИ ДВЕРИ

Снятие

Рисунок 54

Снимите обшивку двери, как это описано в операции
550740.
Отсоедините зажим (1) от тяги (2) и отсоедините ее от ры&
чага (5) внутренней ручки двери. Выверните болты (3) и
снимите ручку (4) с двери.

Установка

Для того чтобы установить внутреннюю ручку две&
ри, проделайте описанные выше операции в об&
ратной последовательности. Затяните резьбовые
соединения с указанным крутящим моментом.

20

КУЗОВ И ШАССИ

S

TRALIS

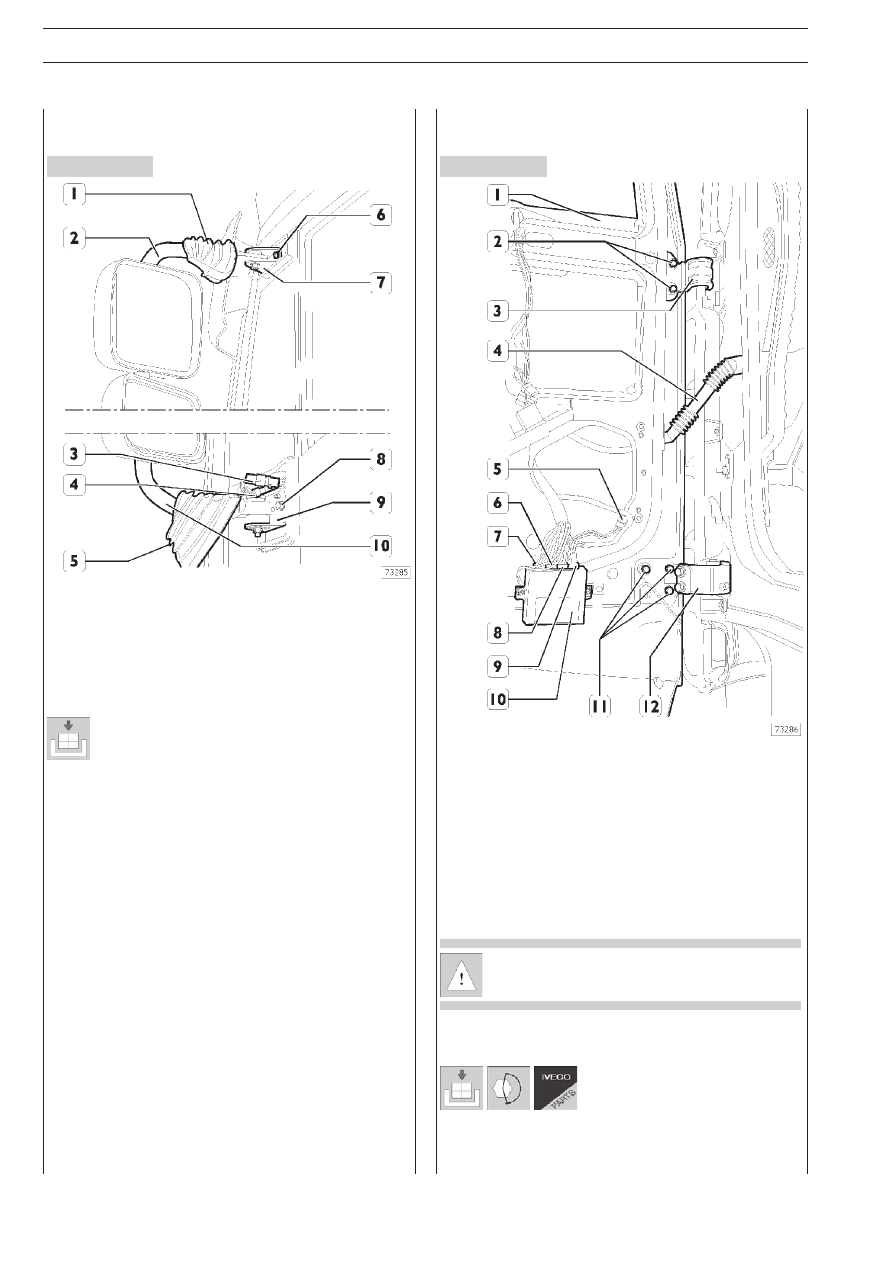

Рисунок 55

ЗАМЕНА БОКОВЫХ ЗЕРКАЛ ЗАДНЕГО ВИДА

Снятие

Сдвиньте защитные пыльники (1) и (5). Разъедините электри&
ческие разъемы (3) и (4). Отверните болты (6) и (8) и отсо&
едините кронштейны (7) и (9) крепления рычагов (10) боко&
вых зеркал к двери.

Установка

Для того чтобы установить боковые зеркала задне&
го вида, проделайте описанные выше операции в
обратной последовательности. Затяните резьбо&
вые соединения с указанным крутящим моментом.

ЗАМЕНА ДВЕРЕЙ

Снятие

Рисунок 56

Снимите боковые зеркала вместе с рычагами, как это опи&
сано в предыдущей операции.
Снимите обшивку двери, как это описано в операции
550740.
Снимите электрический стеклоподъемник, как это описано
в операции 550730.
Отсоедините электрические разъемы (5), (6), (7), (8) и (9)
от электронного блока (10) и снимите его.
Поддерживая дверь (1), отверните болты (2) и (11) и сними&
те дверь (1) с петель (3) и (12).

При снятии двери (1) аккуратно извлеките жгут
электропроводки (4).

Установка

Для того чтобы установить дверь, проделайте описанные
выше операции в обратной последовательности. Затяните
резьбовые соединения с указанным крутящим моментом.
