ПНЕВМАТИЧЕСКАЯ СИСТЕМА — ТОРМОЗА

37

Рисунок 31

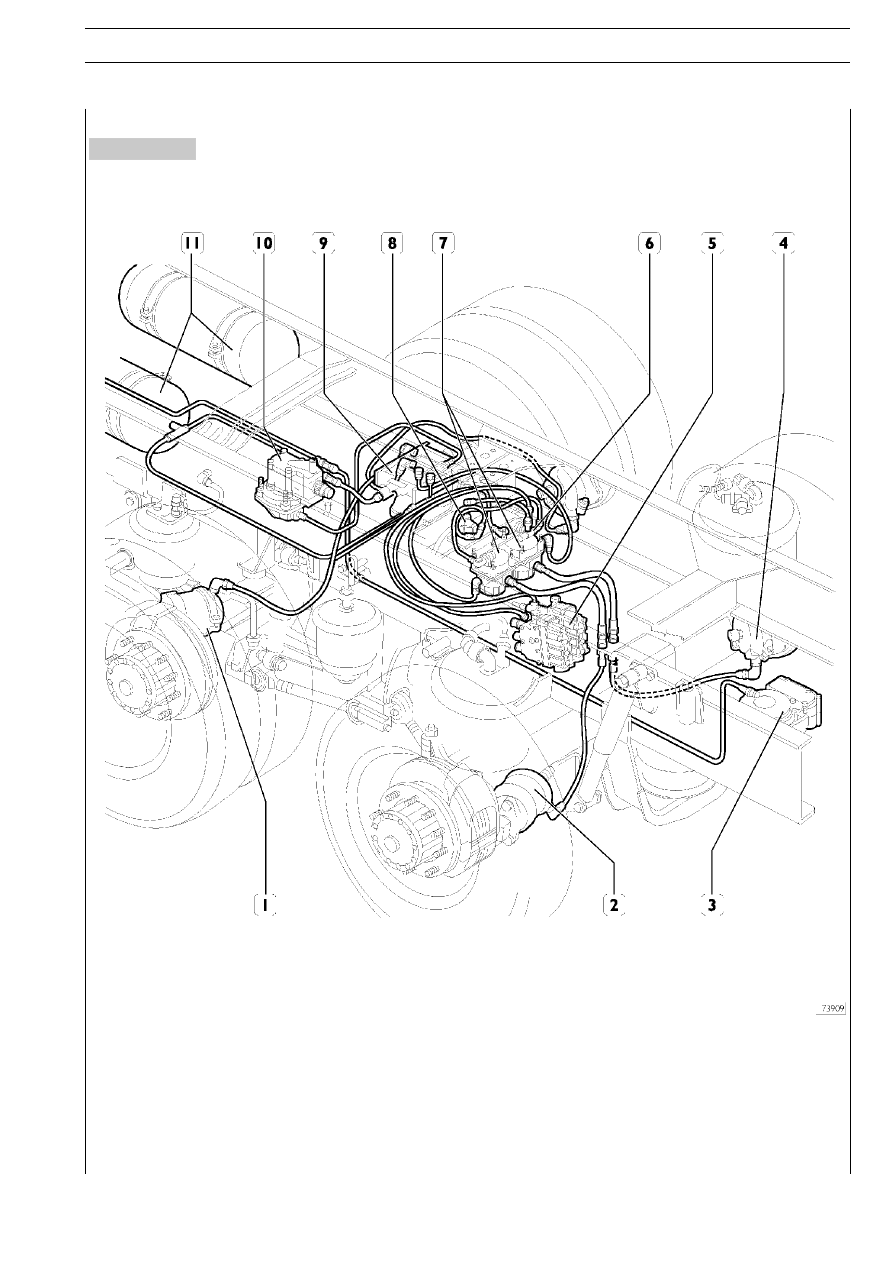

Места установки узлов EBS на автомобиле (вариант тягача с колесной формулой 6

× 2)

1. Комбинированный цилиндр заднего моста — 2. Мембранный тормозной пневмоцилиндр переднего моста —

3. Вспомогательный распределитель тормоза прицепа — 4. Мембранный тормозной пневмоцилиндр переднего моста —

5. Электропневматический распределитель тормозов заднего моста для подвесок ECAS — 6. Двухпозиционный клапан —

7. Управляющие клапаны — 8. Электромагнитные клапаны выключения ASR среднего моста —

9. Электропневматический распределитель тормозного цилиндра заднего моста —

10. Ограничительный клапан тормозного усилия заднего моста — 11. Ресиверы пневматической системы

38

ПНЕВМАТИЧЕСКАЯ СИСТЕМА — ТОРМОЗА

S

TRALIS

ТОРМОЗНАЯ СИСТЕМА С ABSHEBL

Схема для автомобилей с колесной формулой 4

× 2 (грузовики)

Обозначения

1. Компрессор
2. Воздухоосушитель — 10,5 бар
3. Воздухоосушитель — 12,5 бар
4. Ресивер переднего моста объемом 20 л.
5. Ресивер стояночного тормоза объемом 20 л.
6. Ресивер заднего моста объемом 30 л.
7. Ручной разгрузочный клапан
8. Штуцер контроля давления
9. Клапан ручного управления стояночным тормозом

10. Датчик недостаточного давления ручного тормоза — 6,4 бар
11. Клапан управления стояночным тормозом
12. Ручной распределитель тормоза прицепа
13. Вспомогательный распределитель тормоза прицепа
14. Датчик низкого давления в пневмосистеме прицепа — 6,4 бар
15. Полумуфты полуприцепа
16. Одноходовой клапан стояночной системы
17. Дуплексный распределитель
18. Комбинированный цилиндр заднего моста
19. Задний барабанный тормоз в сборе
20. Задающее колесо датчика заднего моста
21. Датчик скорости заднего моста
22. Электромагнитные клапаны ABS заднего моста
23. Датчик давления EBL
24. Двухпозиционный клапан
25. Клапан управления тормозами заднего моста
26. Управляющий электромагнитный клапан ABS
27. Разгрузочный ниппель для ASR (давление срабатывания — 7,5 бар)
28. Электронный блок управления ABS
29. Клапан управления тормозами переднего моста
30. Электромагнитный клапан ABS переднего моста
31. Мембранный тормозной пневмоцилиндр переднего моста
32. Передний дисковый тормоз в сборе
33. Задающее колесо датчика переднего моста
34. Датчик скорости переднего моста
35. Передний барабанный тормоз в сборе
36. Выключатель лампы стоп-сигнала
37. Микровыключатель блока управления EDC

A. К пневматической подвеске

B. К вспомогательным устройствам

* Устанавливается по заказу

• Только для автомобилей CM

S

TRALIS

ПНЕВМАТИЧЕСКАЯ СИСТЕМА — ТОРМОЗА

39

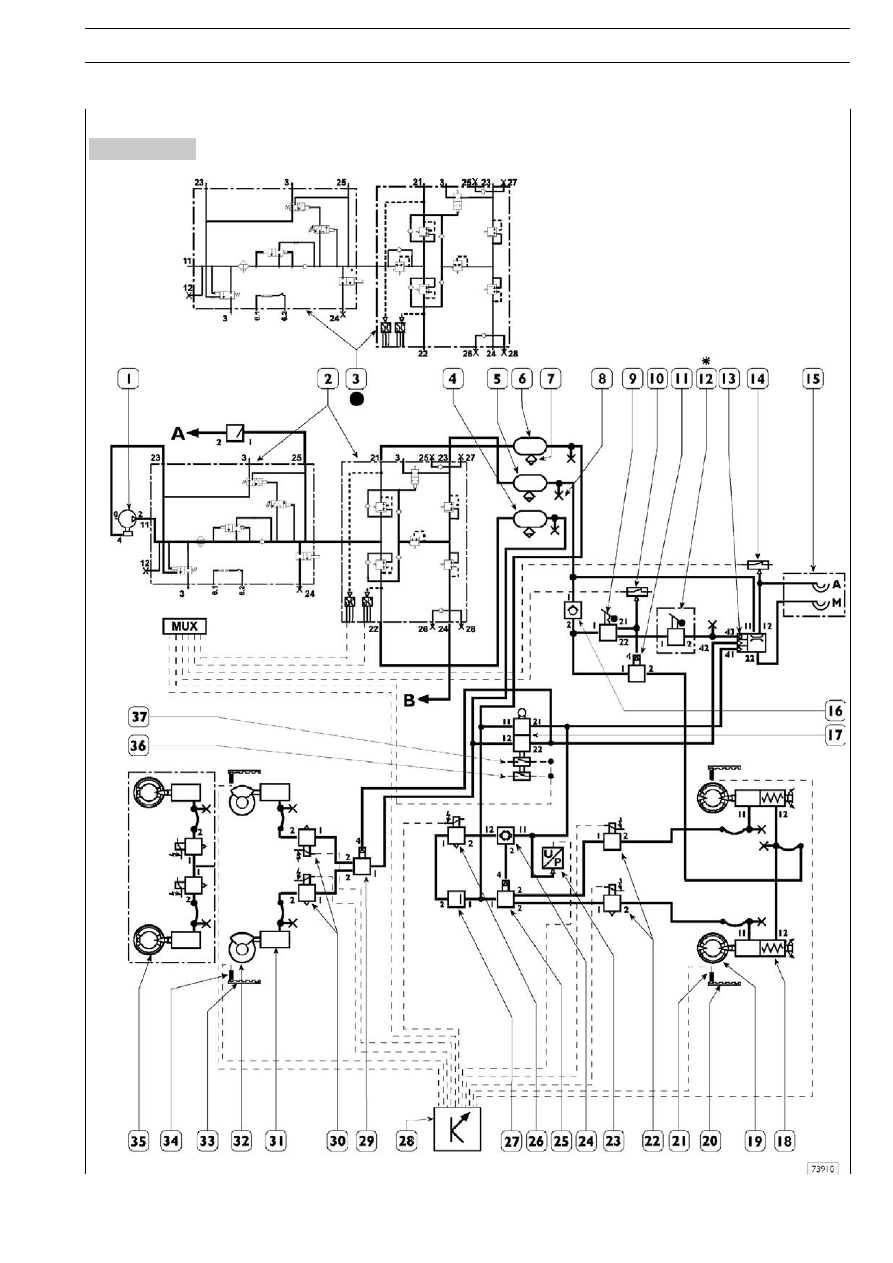

Схема системы ABS$EBL для автомобилей с колесной формулой 4

× 2 (грузовики)

Рисунок 32

40

ПНЕВМАТИЧЕСКАЯ СИСТЕМА — ТОРМОЗА

S

TRALIS

Схема для автомобилей с колесной формулой 6

× 2 (грузовики)

Обозначения

1. Компрессор
2. Воздухоосушитель — 10,5 бар
3. Воздухоосушитель — 12,5 бар
4. Ресивер переднего моста объемом — 20 л
5. Ресивер стояночного тормоза объемом 20 л
6. Ресивер заднего моста объемом 30 л + 20 л
7. Ручной разгрузочный клапан
8. Штуцер контроля давления
9. Клапан ручного управления стояночным тормозом

10. Датчик недостаточного давления ручного тормоза — 6,4 бар
11. Клапан управления стояночным тормозом
12. Ручной распределитель тормоза прицепа
13. Вспомогательный распределитель тормоза прицепа
14. Датчик низкого давления в пневмосистеме прицепа — 6,4 бар
15. Полумуфты полуприцепа
16. Одноходовой клапан стояночной системы
17. Дуплексный распределитель
18. Управляющие клапаны распределения нагрузки тормозов среднего моста
19. Мембранный пневмоцилиндр
20. Барабанный тормоз среднего моста в сборе
21. Комбинированный цилиндр заднего моста
22. Задний барабанный тормоз в сборе
23. Задающее колесо заднего моста
24. Датчик скорости заднего моста
25. Пневморессоры среднего моста
26. Ограничительный клапан распределения нагрузки среднего моста
27. Электромагнитные клапаны ABS заднего моста
28. Датчик давления EBL
29. Электронный блок управления ABS
30. Клапан управления тормозами заднего моста
31. Двухпозиционный клапан
32. Разгрузочный ниппель для ASR (давление срабатывания — 7 бар)
33. Управляющий электромагнитный клапан ABS
34. Клапан управления тормозами переднего моста
35. Электромагнитный клапан ABS переднего моста
36. Мембранный тормозной пневмоцилиндр переднего моста
37. Задающее колесо переднего моста
38. Датчик скорости переднего моста
39. Передний дисковый тормоз в сборе
40. Передний барабанный тормоз в сборе
41. Выключатель лампы стоп-сигнала
42. Микровыключатель блока управления EDC

A. К пневматической подвеске

B. К вспомогательной системе

* Устанавливается по заказу

• Только для автомобилей CM

■ Модификация с ASR

▲ Модификация без ASR
