ПНЕВМАТИЧЕСКАЯ СИСТЕМА — ТОРМОЗА

29

EBL (Электронный ограничитель тормозного усилия)

Система EBL контролирует пробуксовку колес заднего моста, сопоставляя частоту их вращения с частотой вращения колес
переднего моста.

На блок управления поступают данные о частоте вращения колес и о давлении в приводе тормозов, считываемом датчиком
давления, который установлен на входе модуляторов ABS заднего моста.

На основании этих данных блок управления рассчитывает скорость автомобиля, уменьшение скорости, пробуксовку колес
заднего моста и минимальное прогнозируемое уменьшение скорости.

Система EBL включается, если водитель прикладывает тормозное усилие, слишком высокое для данных условий нагрузки на
автомобиле, то есть когда величина пробуксовки задних колес и замедления автомобиля опасно высока.

ЛОГИКА РАБОТЫ СИСТЕМЫ

Задача электронного блока управления состоит в наискорейшем снижении скорости автомобиля с сохранением курсовой
устойчивости и с предотвращением блокировки колес.

Для достижения этого, при торможении в электронный блок управления поступает следующая информация:

❑ интенсивность торможения, затребованная водителем, поступающая с датчиков давления заднего моста,

❑ реакция на замедление, обусловленная созданным давлением, поступающая с датчиков скорости.

За счет непрерывного наблюдения за этой информацией и ее обработки, с учетом поставленной задачи, обеспечивается со-
ответствующее включение модулирующих клапанов заднего моста и, соответственно, оптимизация тормозных усилий.

Рисунок 25

Тормозное

усилие

Давление в тормозном

контуре переднего

моста

Давление в тормозном
контуре заднего моста

БЛОК УПРАВЛЕНИЯ

ЦЕЛЬ

Пробуксовка = 0

НА ВХОДЕ

Затребованная интенсивность

торможения

Скорость вращения колес

30

ПНЕВМАТИЧЕСКАЯ СИСТЕМА — ТОРМОЗА

S

TRALIS

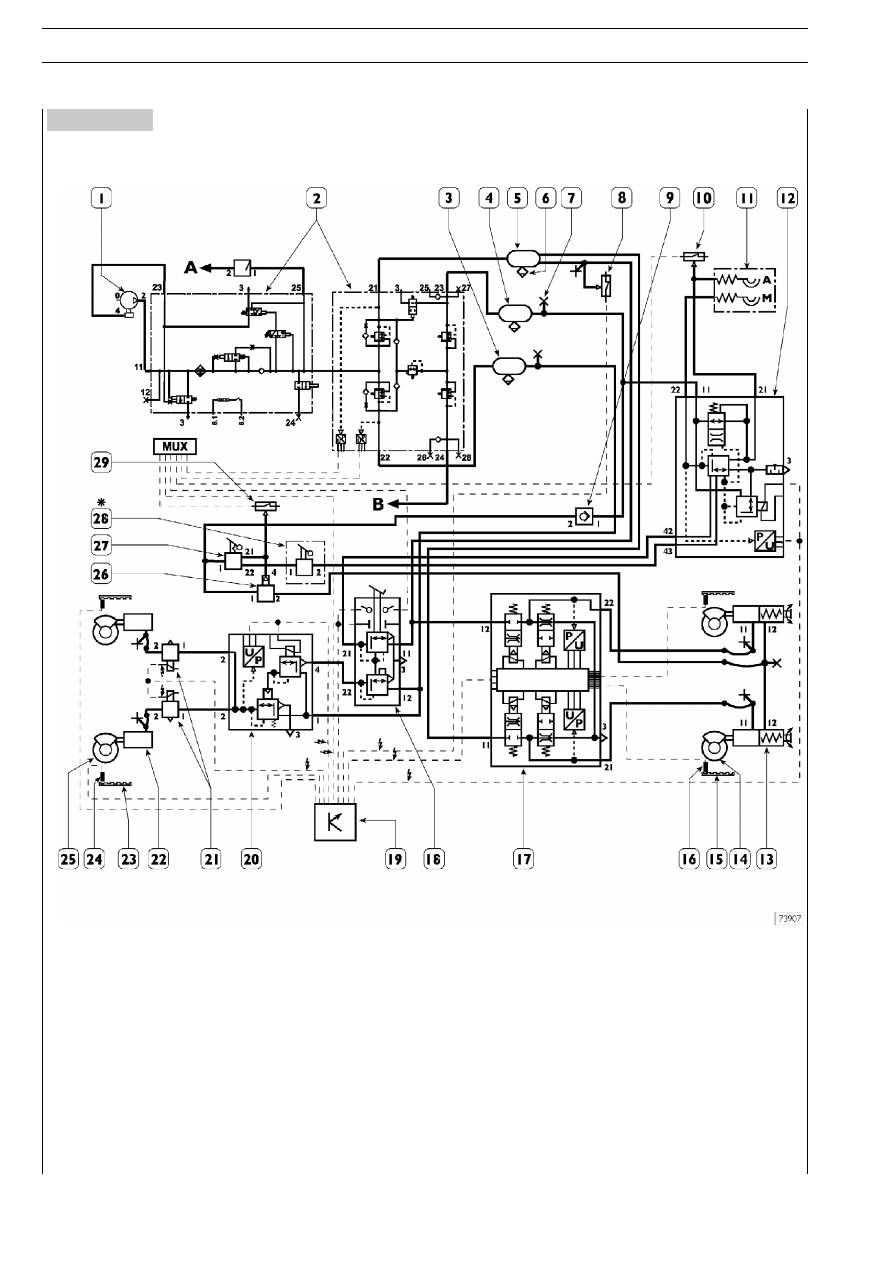

Рисунок 26

Схема EBS для автомобилей с колесной формулой 4

× 2 (тягачи)

1. Компрессор —2. Воздухоосушитель 10,5 бар — 3. Ресивер переднего моста объемом 20 л — 4. Ресивер стояночного тор-

моза объемом 20 л— 5. Ресивер заднего моста объемом 30 л. — 6. Ручной разгрузочный клапан — 7. Штуцер контроля дав-

ления — 8. Датчик недостаточного давления ASR заднего моста — 6,6 бар — 9. Одноходовой клапан стояночной системы —

10. Датчик низкого давления в пневмосистеме прицепа — 5,5 бар —11. Полумуфты полуприцепа — 12. Вспомогательный рас-

пределитель тормоза прицепа — 13. Комбинированный цилиндр заднего моста — 14. Задний дисковый тормоз в сборе —

15. Задающее колесо заднего моста — 16. Датчик скорости заднего моста — 17. Электропневматический распределитель

тормозов заднего моста — 18. Дуплексный распределитель — 19. Электронный блок управления EBS — 20. Электромагнит-

ный клапан управления тормозами переднего моста —21. Электромагнитные клапаны ABS переднего моста — 22. Мембран-

ный тормозной пневмоцилиндр переднего моста — 23. Задающее колесо датчика переднего моста — 24. Датчик скорости

переднего моста — 25. Передний дисковый тормоз в сборе — 26. Клапан управления стояночным тормозом — 27. Клапан

ручного управления стояночным тормозом — 28. Ручной распределитель тормоза прицепа — 29. Датчик недостаточного дав-

ления ручного тормоза — 6,6 бар — A. К пневматической подвеске — B. К вспомогательным устройствам — * Устанавливает-

ся по заказу

S

TRALIS

ПНЕВМАТИЧЕСКАЯ СИСТЕМА — ТОРМОЗА

31

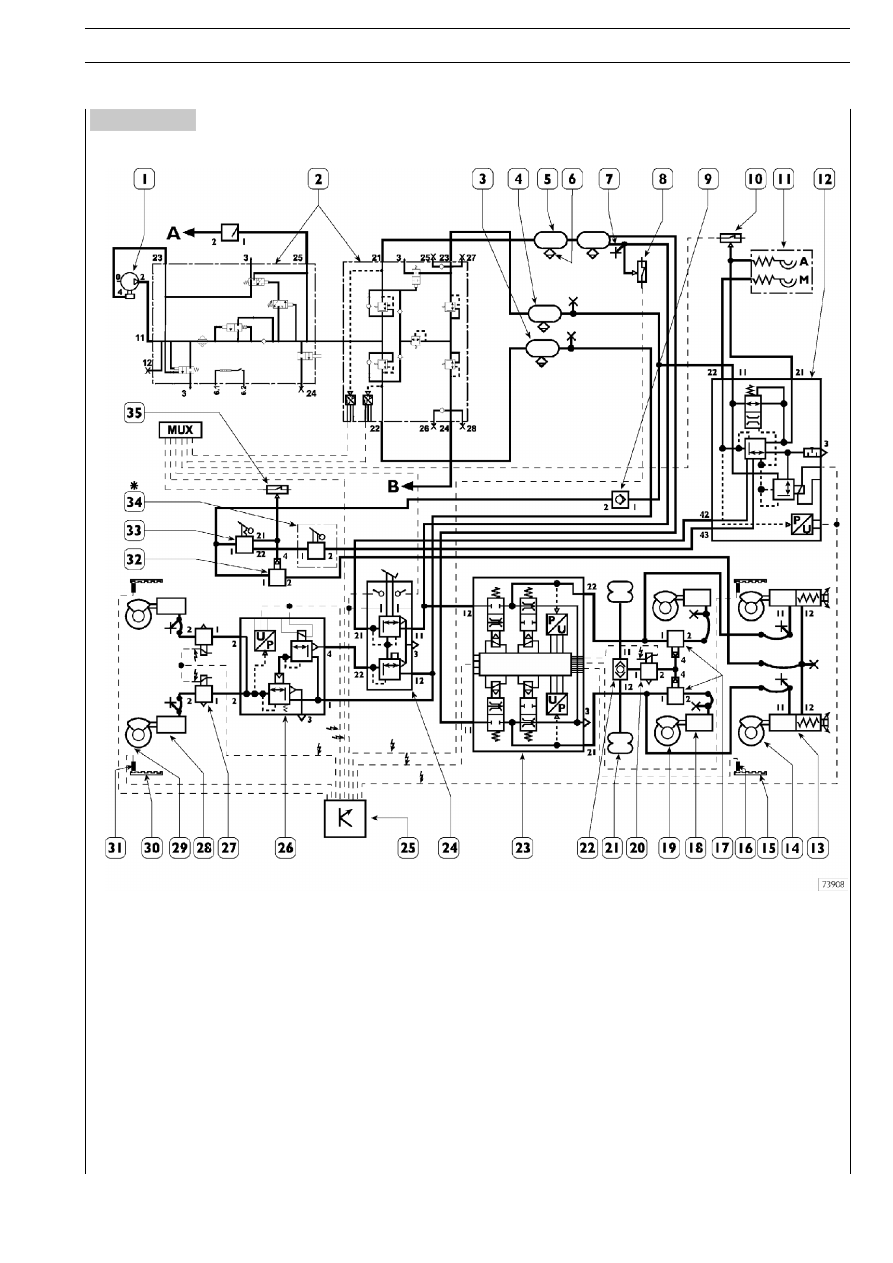

Рисунок 27

Схема EBS для автомобилей с колесной формулой 6

× 2 (тягачи)

1. Компрессор— 2. Воздухоосушитель 10,5 бар — 3. Ресивер переднего моста объемом 20 л —4. Ресивер стояночного тор-

моза объемом 20 л — 5. Ресивер заднего моста объемом 30 л + 15 л. — 6. Ручной разгрузочный клапан — 7. Штуцер контро-
ля давления — 8. Датчик недостаточного давления ASR заднего моста — 6,6 бар — 9. Одноходовой клапан стояночной систе-

мы — 10. Датчик низкого давления в пневмосистеме прицепа — 5,5 бар —11. Полумуфты полуприцепа — 12. Вспомогатель-

ный распределитель тормоза прицепа — 13. Комбинированный цилиндр заднего моста — 14. Задний дисковый тормоз в сбо-

ре — 15. Задающее колесо датчика заднего моста — 16. Датчик скорости заднего моста — 17. Управляющие клапаны рас-

пределения нагрузки тормозов среднего моста — 18. Мембранный тормозной пневмоцилиндр среднего моста — 19. Диско-

вый тормоз среднего моста в сборе — 20. Электромагнитный клапан выключения ASR среднего моста. —21. Пневморессоры

среднего моста — 22. Ограничительный клапан распределения нагрузки среднего моста — 23. Электропневматический рас-

пределитель тормозов заднего моста — 24. Дуплексный распределитель — 25. Электронный блок управления EBS —

26. Электромагнитный клапан управления тормозами переднего моста — 27. Электромагнитные клапаны ABS переднего

моста — 28. Мембранный тормозной пневмоцилиндр переднего моста — 29. Передний дисковый тормоз в сборе — 30. За-

дающее колесо датчика переднего моста —31. Датчик скорости переднего моста — 32. Клапан управления стояночным тор-

мозом — 33. Клапан ручного управления стояночным тормозом — 34. Ручной распределитель тормоза прицепа — 35. Датчик

недостаточного давления ручного тормоза — 6,6 бар — A. К пневматической подвеске — B. К вспомогательным

устройствам — * Устанавливается по заказу

32

ПНЕВМАТИЧЕСКАЯ СИСТЕМА — ТОРМОЗА

S

TRALIS

ТОРМОЗНАЯ СИСТЕМА С EBS

Схема EBS для автомобилей с колесной формулой 4

× 2 (тягачи)

Обозначения

1. Компрессор
2. Воздухоосушитель 10,5 бар
3. Воздухоосушитель 12,5 бар
4. Ресивер переднего моста объемом 20 л.
5. Ресивер стояночного тормоза объемом 20 л.
6. Ресивер заднего моста объемом 30 л.
7. Ручной разгрузочный клапан
8. Штуцер контроля давления
9. Датчик недостаточного давления ASR заднего моста — 6,6 бар

10. Одноходовой клапан стояночной системы
11. Датчик низкого давления в пневмосистеме прицепа — 5,5 бар
12. Ограничительный клапан тормозного усилия заднего моста
13. Полумуфты полуприцепа
14. Вспомогательный распределитель тормоза прицепа
15. Комбинированный цилиндр заднего моста
16. Задний дисковый тормоз в сборе
17. Задающее колесо заднего моста
18. Датчик скорости заднего моста
19. Электропневматический распределитель тормозов заднего моста
20. Дуплексный распределитель
21. Электронный блок управления EBS
22. Электромагнитный клапан управления тормозами переднего моста
23. Электромагнитные клапаны ABS переднего моста
24. Мембранный тормозной пневмоцилиндр переднего моста
25. Передний дисковый тормоз в сборе
26. Задающее колесо датчика переднего моста
27. Датчик скорости переднего моста
28. Клапан управления стояночным тормозом
29. Клапан ручного управления стояночным тормозом
30. Ручной распределитель тормоза прицепа
31. Датчик недостаточного давления ручного тормоза — 6,6 бар

A. К пневматической подвеске

B. К вспомогательным устройствам

* Устанавливается по заказу

• Только для автомобилей CM
