ПНЕВМАТИЧЕСКАЯ СИСТЕМА — ТОРМОЗА

33

Рисунок 28

Схема EBS для автомобилей с колесной формулой 4

× 2 (тягачи)

34

ПНЕВМАТИЧЕСКАЯ СИСТЕМА — ТОРМОЗА

S

TRALIS

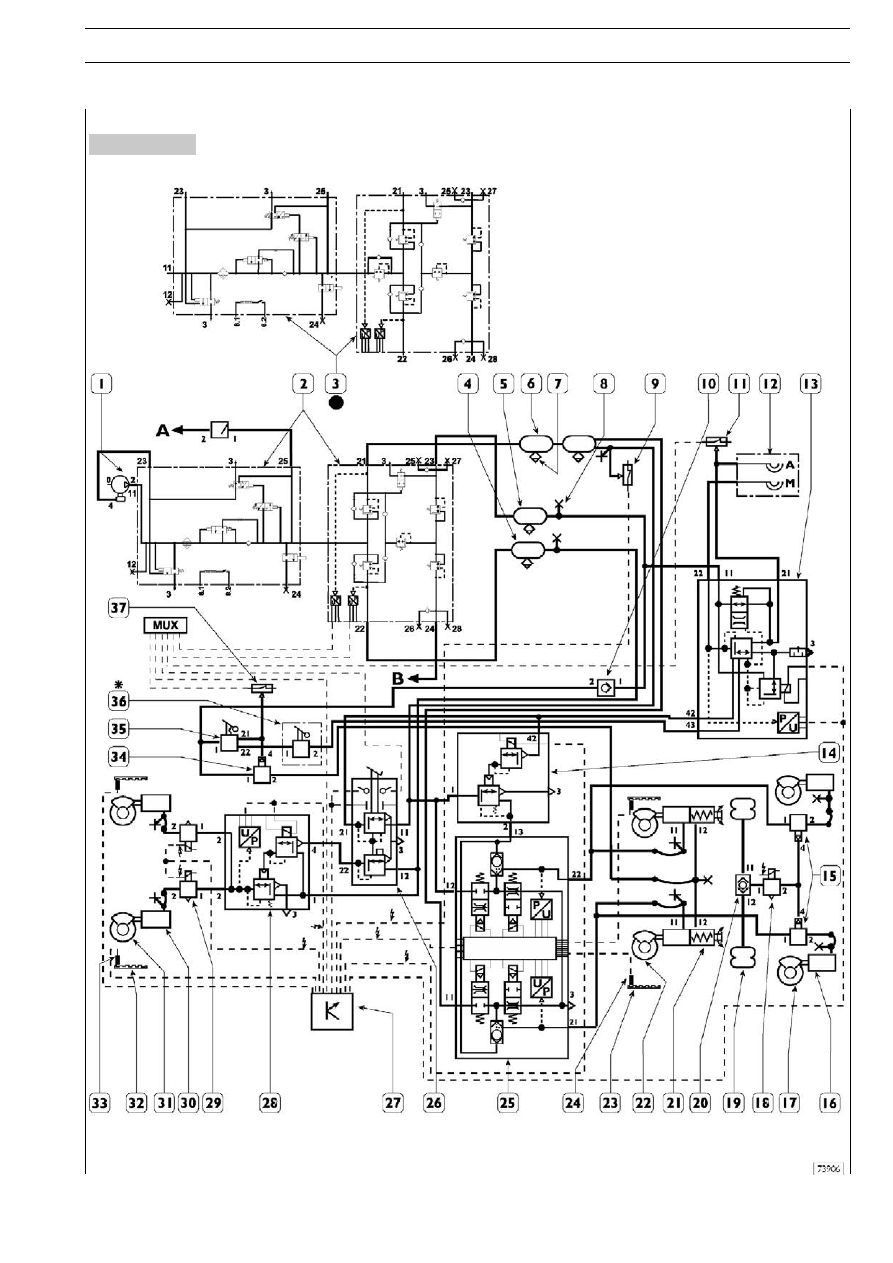

Схема EBS для автомобилей с колесной формулой 6

× 2 (грузовики)

Обозначения

1. Компрессор
2. Воздухоосушитель — 10,5 бар
3. Воздухоосушитель — 12,5 бар
4. Ресивер переднего моста объемом 20 л
5. Ресивер стояночного тормоза объемом 20 л
6. Ресивер заднего моста объемом 30 л + 15 л
7. Ручной разгрузочный клапан
8. Штуцер контроля давления
9. Датчик недостаточного давления ASR заднего моста — 6,6 бар

10. Одноходовой клапан стояночной системы
11. Датчик низкого давления в пневмосистеме прицепа — 5,5 бар
12. Полумуфты полуприцепа
13. Вспомогательный распределитель тормоза прицепа
14. Ограничительный клапан тормозного усилия заднего моста
15. Управляющие клапаны распределения нагрузки тормозов среднего моста
16. Мембранный тормозной пневмоцилиндр среднего моста
17. Дисковый тормоз среднего моста в сборе
18. Электромагнитный клапан выключения ASR среднего моста.
19. Пневморессоры среднего моста
20. Ограничительный клапан распределения нагрузки среднего моста
21. Комбинированный цилиндр заднего моста
22. Задний дисковый тормоз в сборе
23. Задающее колесо датчика заднего моста
24. Датчик скорости заднего моста
25. Электропневматический распределитель тормозов заднего моста
26. Дуплексный распределитель
27. Электронный блок управления EBS
28. Электромагнитный клапан управления тормозами переднего моста
29. Электромагнитные клапаны ABS переднего моста
30. Мембранный тормозной пневмоцилиндр переднего моста
31. Передний дисковый тормоз в сборе
32. Задающее колесо датчика переднего моста
33. Датчик скорости переднего моста
34. Стояночный клапан управления
35. Клапан ручного управления стояночным тормозом
36. Ручной распределитель тормоза прицепа
37. Датчик недостаточного давления ручного тормоза — 6,6 бар

A. К пневматической подвеске

B. К вспомогательным устройствам

* Устанавливается по заказу

• Только для автомобилей CM

S

TRALIS

ПНЕВМАТИЧЕСКАЯ СИСТЕМА — ТОРМОЗА

35

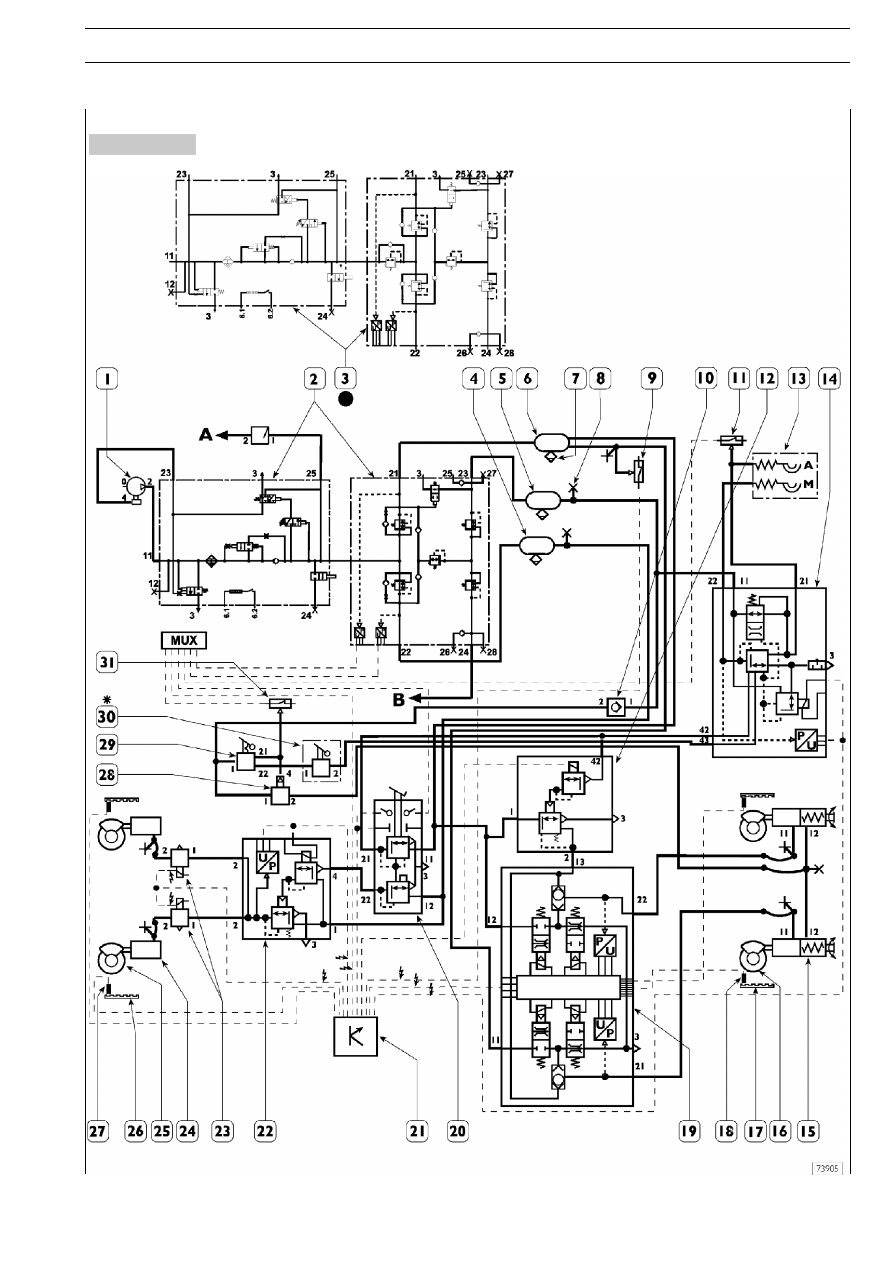

Рисунок 29

Схема EBS для автомобилей с колесной формулой 6

× 2 (тягачи)

36

ПНЕВМАТИЧЕСКАЯ СИСТЕМА — ТОРМОЗА

S

TRALIS

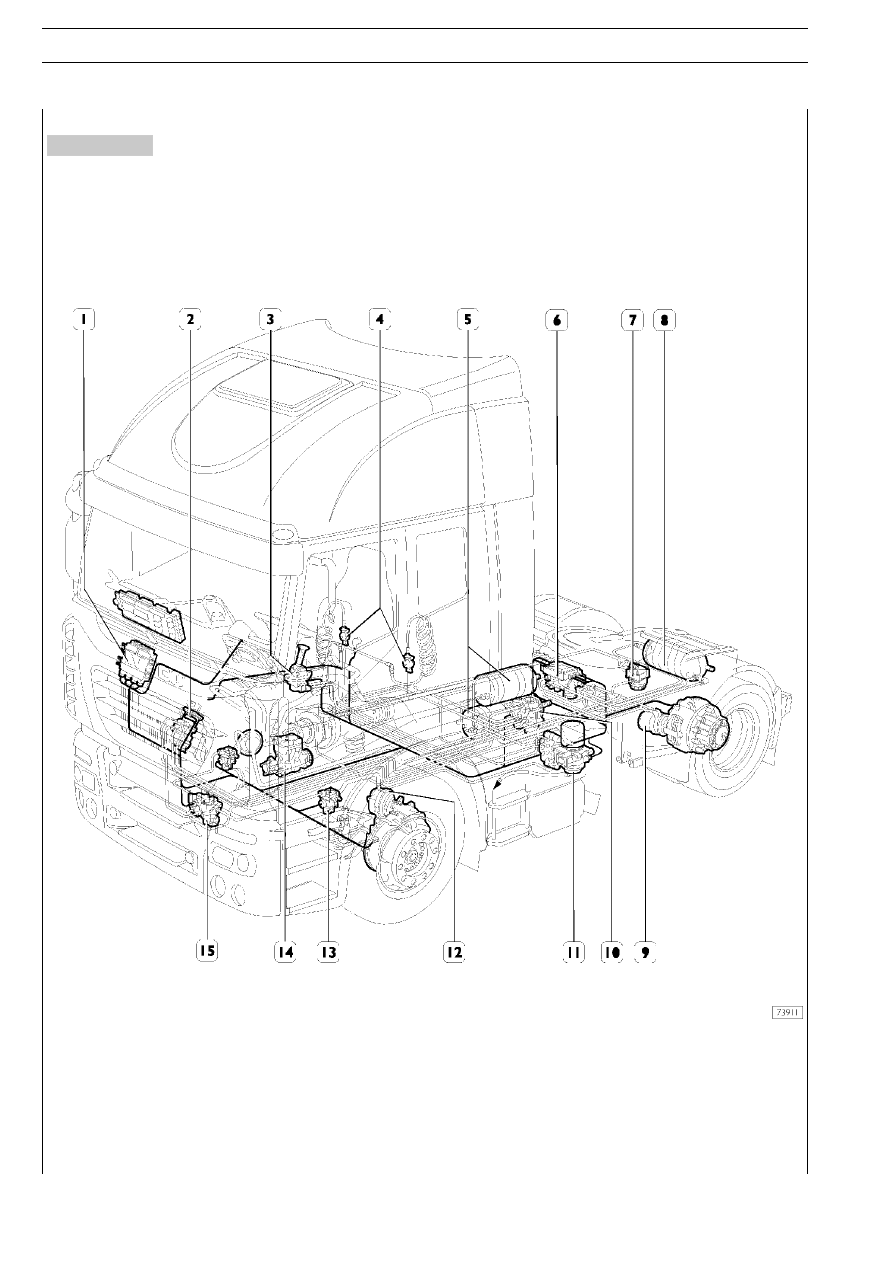

Рисунок 30

Места установки узлов EBS на автомобиле (вариант$тягач)

1. Электронный блок управления — 2. Дуплексный распределитель с электрическим преобразователем —

3. Клапан ручного управления стояночным тормозом — 4. Полумуфты — 5. Ресиверы пневматической системы —

6. Электропневматический распределитель тормозов заднего моста — 7. Клапан управления стояночным тормозом —

8. Ресивер — 9. Комбинированный тормозной цилиндр — 10. Вспомогательный распределитель тормоза прицепа —

11. Воздухоосушитель — 12. Мембранный тормозной пневмоцилиндр. — 13. Электромагнитный клапан ABS —

14. Компрессор — 15. Пропорциональный клапан управления переднего моста
