РУЛЕВОЕ УПРАВЛЕНИЕ

3

ОПИСАНИЕ

Механизм рулевого управления с винтом и шариковой гайкой,
с гидроусилителем ZF8098. Рулевой механизм состоит из карD
тера рулевого механизма, механической части, управляющего
клапана и рабочего цилиндра.

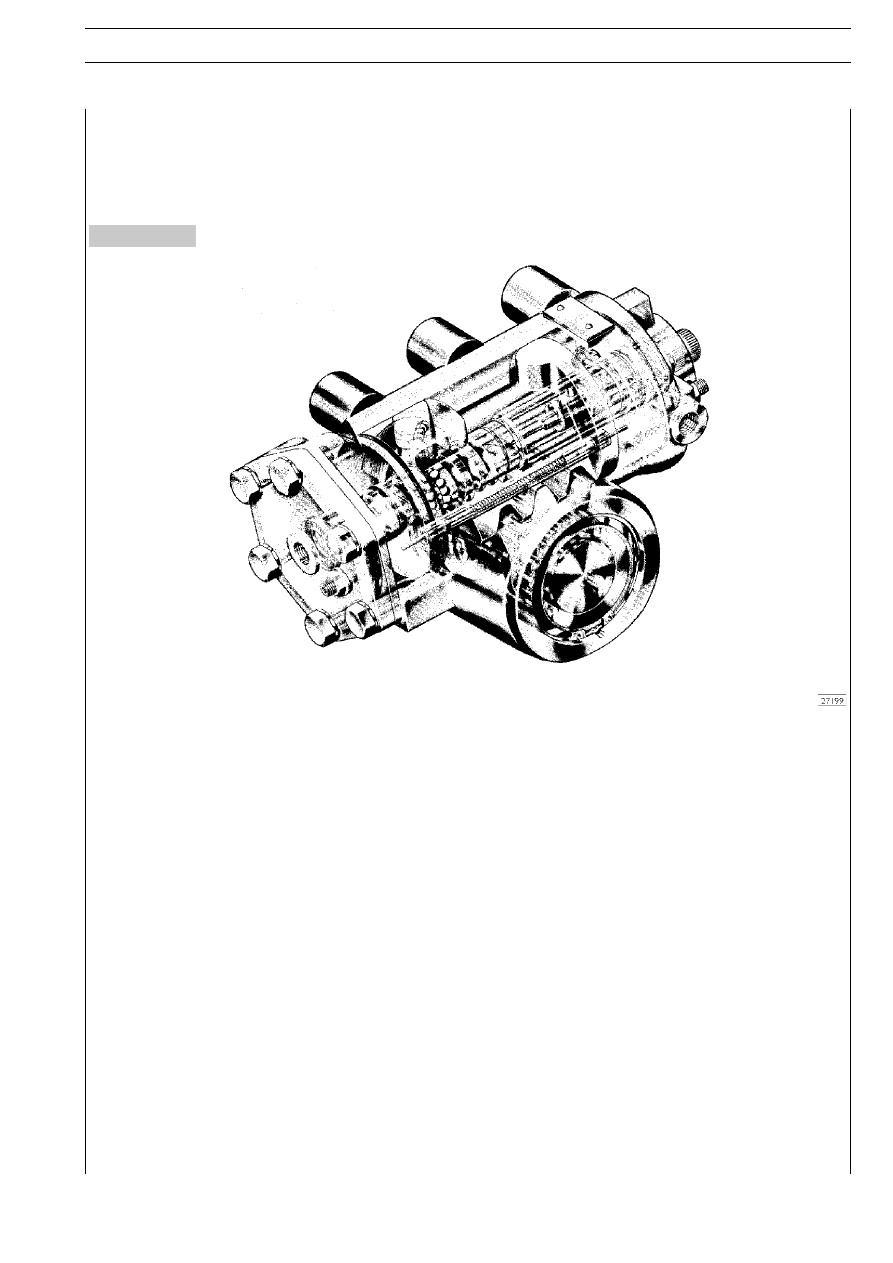

Рисунок 1

КАРТЕР РУЛЕВОГО МЕХАНИЗМА С ГИДРОУСИЛИТЕЛЕМ ZF8098

4

РУЛЕВОЕ УПРАВЛЕНИЕ

S

TRALIS

Редакция — апрель 2002 г.

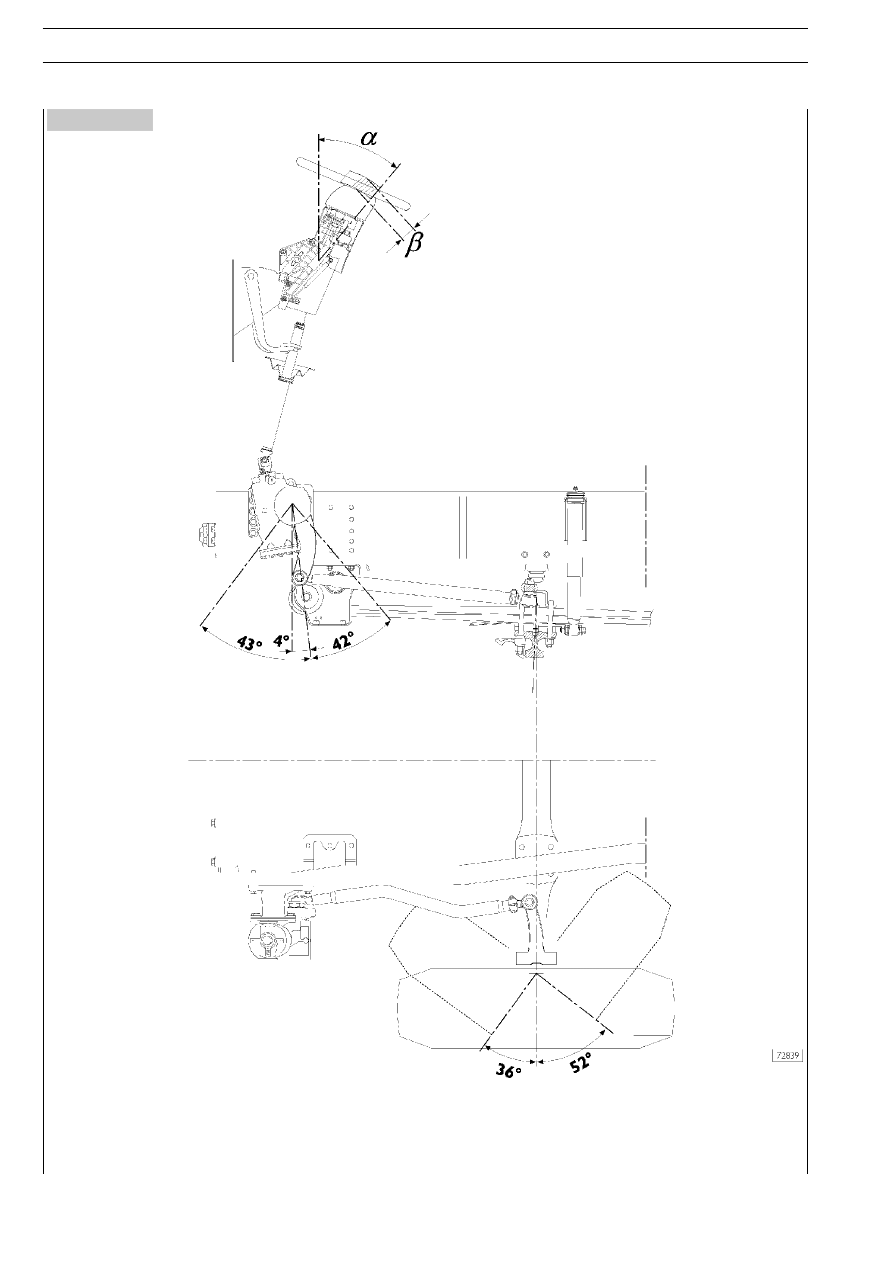

Рисунок 2

Схема рулевого управления

α

αα

αα = диапазон регулировки по углу наклона: 40°

βββββ = диапазон регулировки по высоте: 60 мм

S

TRALIS

РУЛЕВОЕ УПРАВЛЕНИЕ

5

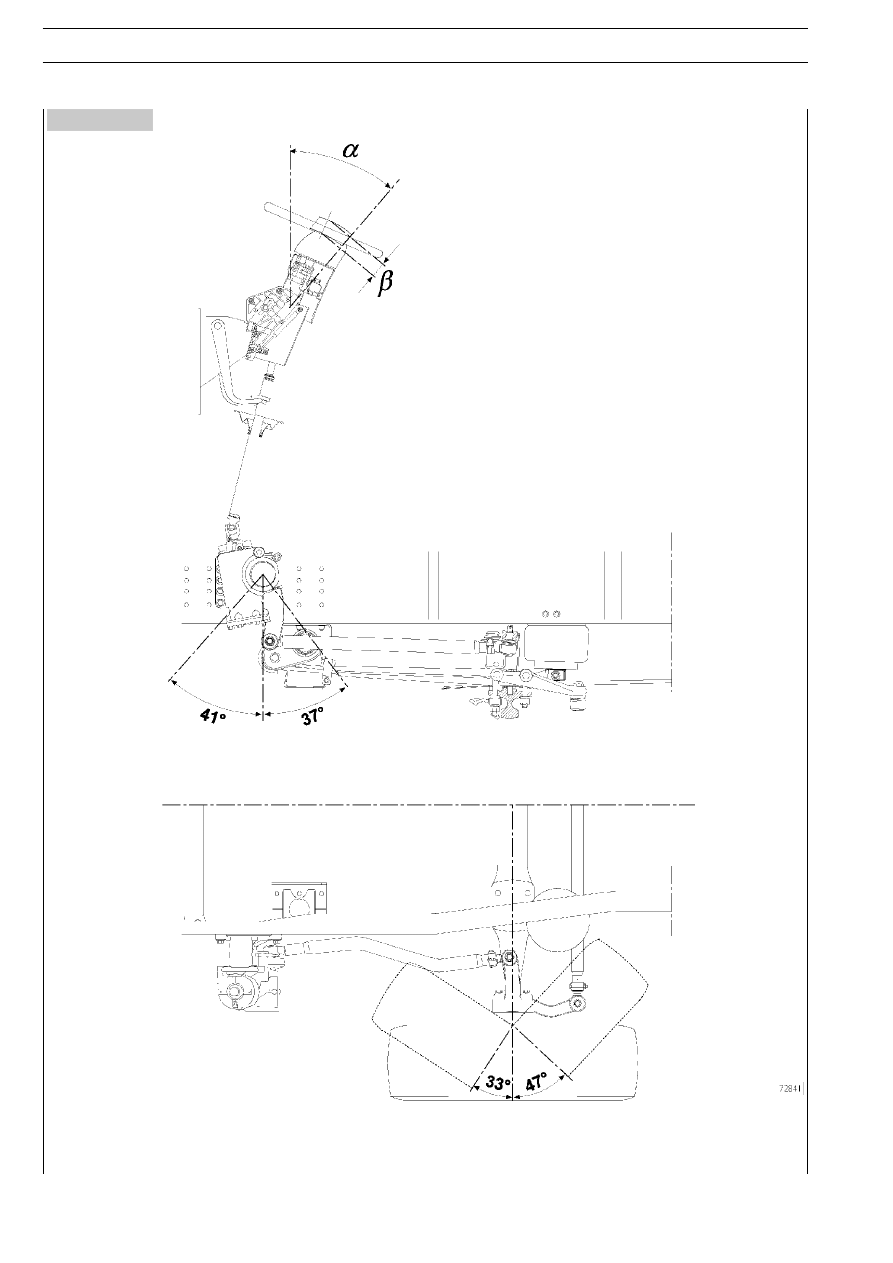

Рисунок 3

Схема рулевого управления автомобилей с пневматической передней подвеской с продольными рычагами

α = диапазон регулировки по углу наклона: 40°

β = диапазон регулировки по высоте: 60 мм

6

РУЛЕВОЕ УПРАВЛЕНИЕ

S

TRALIS

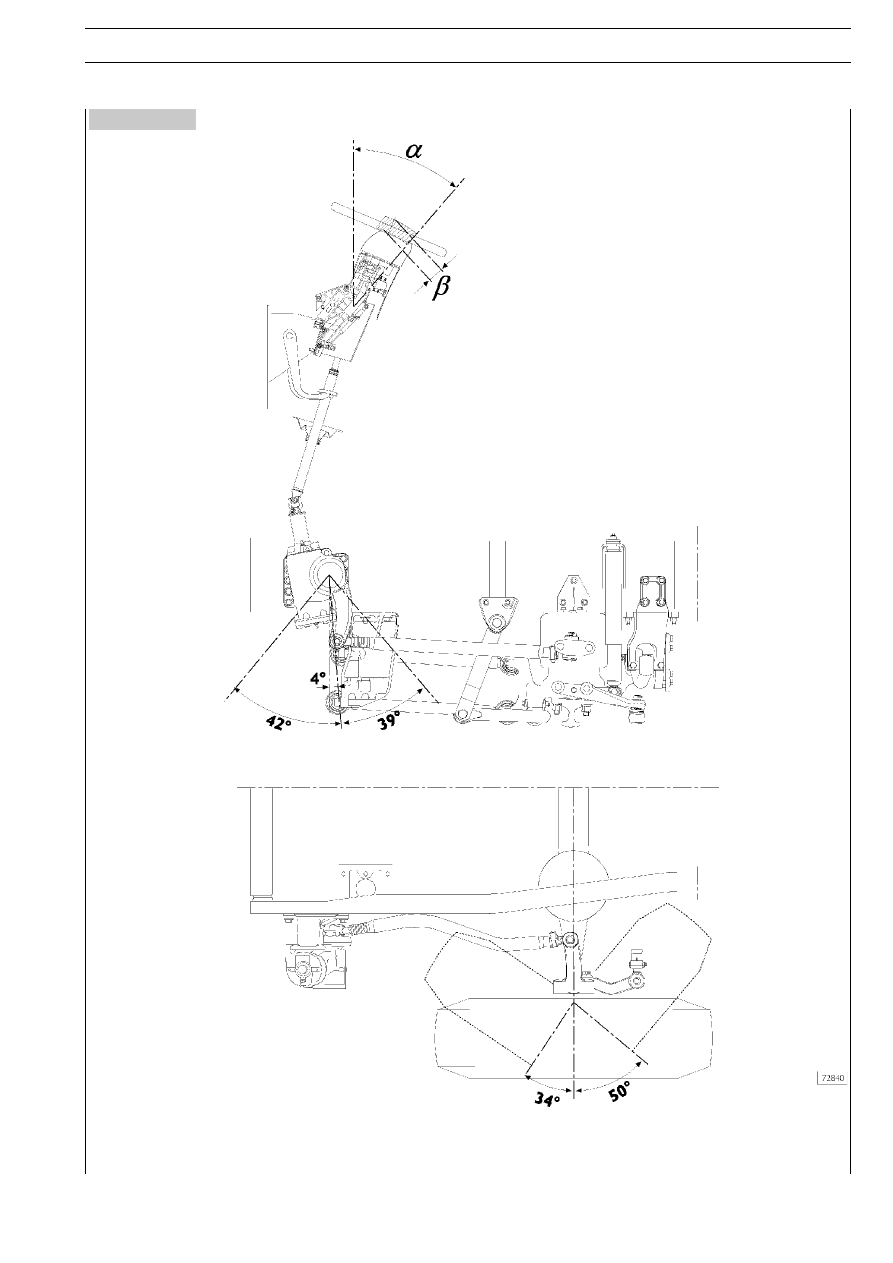

Рисунок 4

Схема рулевого управления автомобилей с пневматической рессорной передней подвеской

α = диапазон регулировки по углу наклона: 40°

β = диапазон регулировки по высоте: 60 мм
