S

TRALIS

РУЛЕВОЕ УПРАВЛЕНИЕ

7

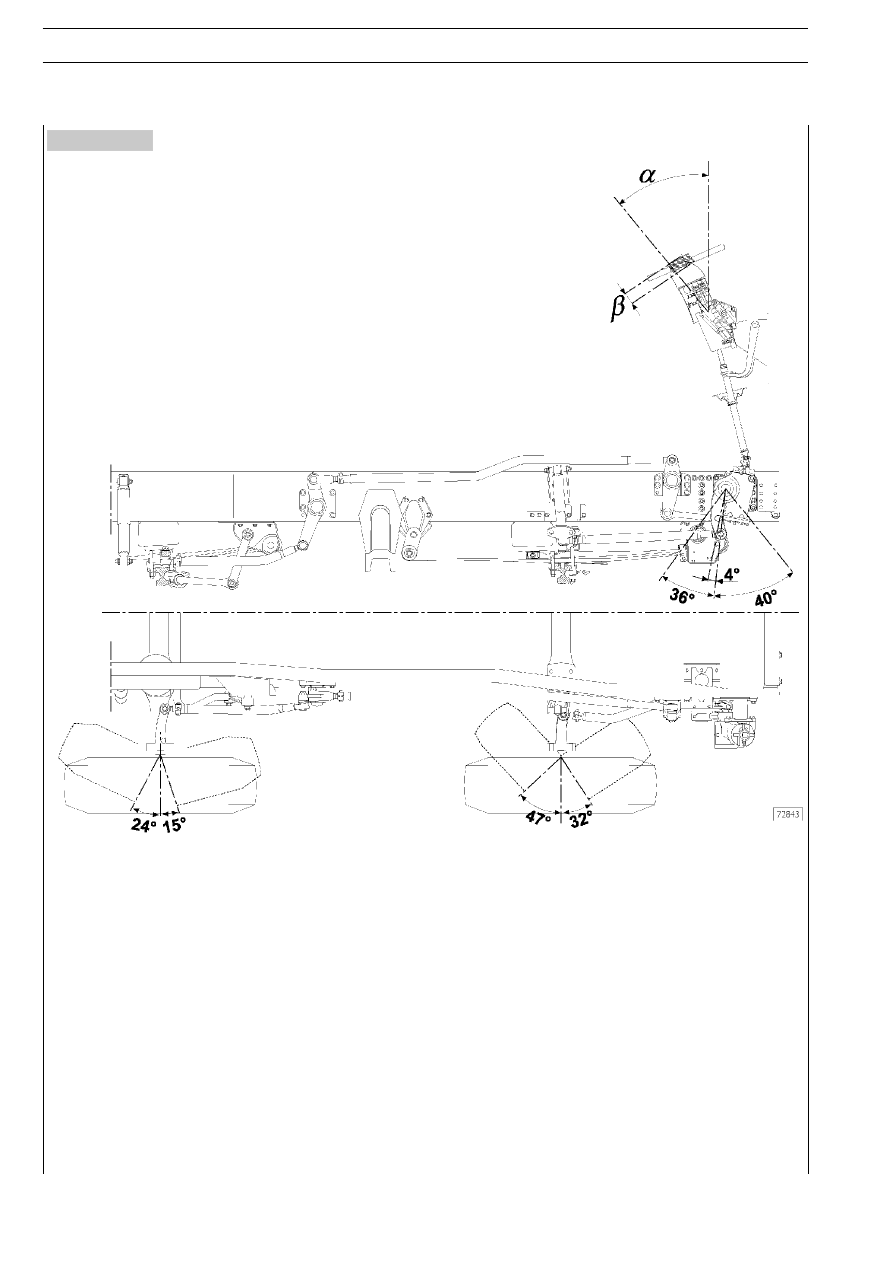

Рисунок 5

Схема рулевого управления автомобилей с колесной формулой 6

××××× 2 с механической передней подвеской

α = диапазон регулировки по углу наклона: 40°

β = диапазон регулировки по высоте: 60 мм

8

РУЛЕВОЕ УПРАВЛЕНИЕ

S

TRALIS

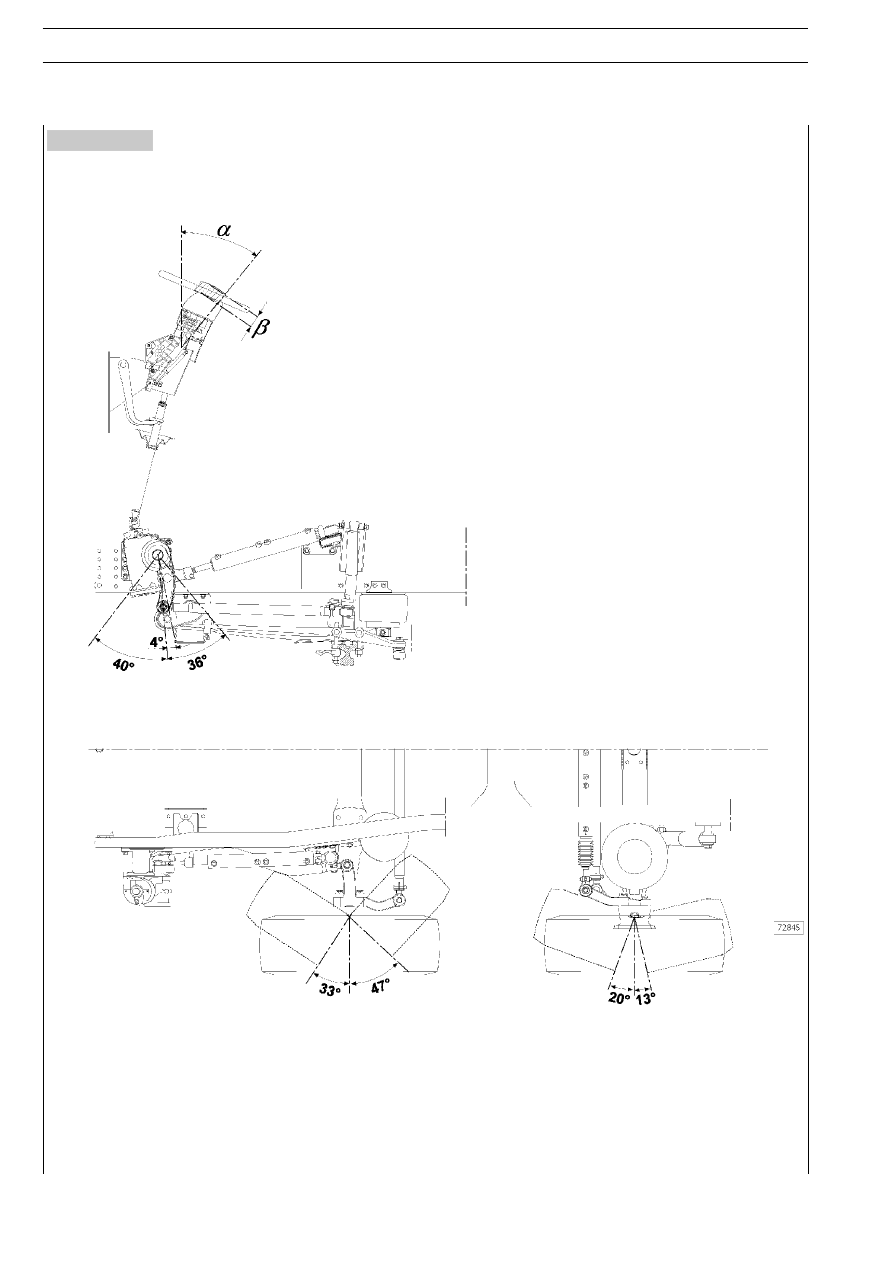

Рисунок 6

Схема рулевого управления автомобилей с колесной формулой 6

××××× 2 с правосторонним

расположением руля с пневматической рессорной передней подвеской

α = диапазон регулировки по углу наклона: 40°

β = диапазон регулировки по высоте: 60 мм

S

TRALIS

РУЛЕВОЕ УПРАВЛЕНИЕ

9

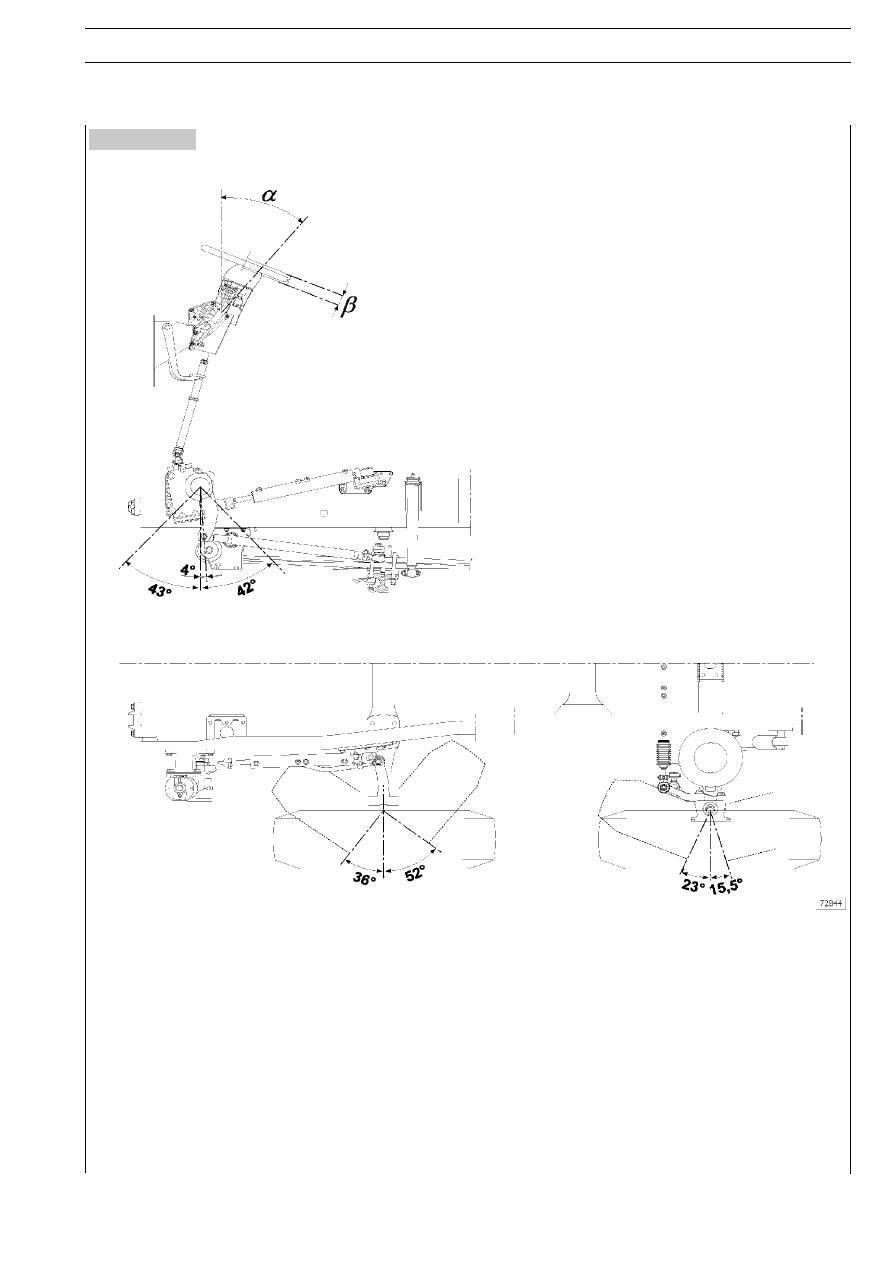

Рисунок 7

Схема рулевого управления автомобилей с колесной формулой 6

××××× 2 Р с управляемой задней осью и

механической передней подвеской

α = диапазон регулировки по углу наклона: 40°

β = диапазон регулировки по высоте: 60 мм

10

РУЛЕВОЕ УПРАВЛЕНИЕ

S

TRALIS

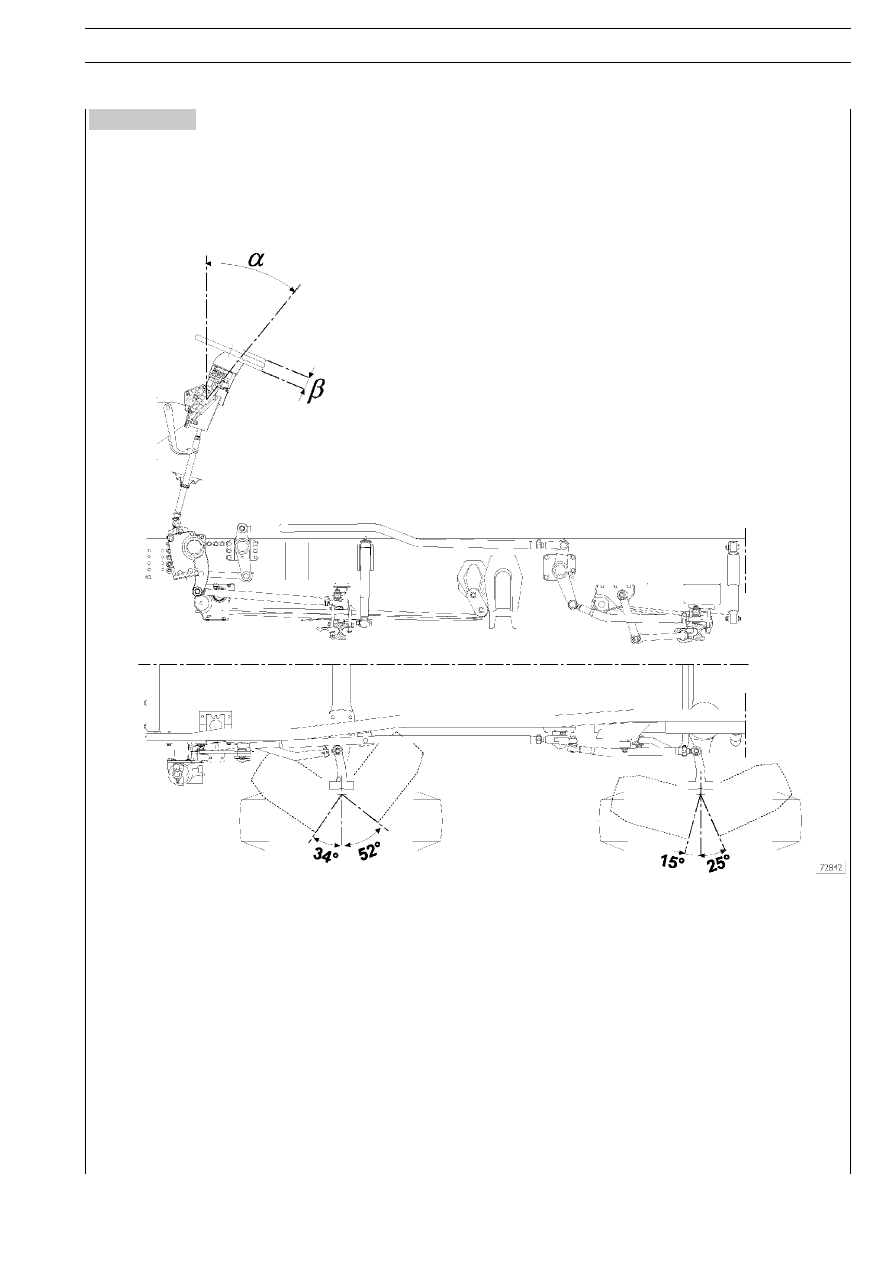

Рисунок 8

Схема рулевого управления автомобилей с колесной формулой 6

××××× 2 Р с управляемой задней осью и

пневматической рессорной передней подвеской

α = диапазон регулировки по углу наклона: 40°

β = диапазон регулировки по высоте: 60 мм
