S

TRALIS

ПОДВЕСКИ

83

Рисунок 60

Рисунок 59

Рисунок 58

РЕЗИНОВЫЕ ВТУЛКИ

528933

Замена резиновых втулок
штанги переднего стабилизатора

528933

Замена резиновых втулок штанги
заднего стабилизатора

При замене резиновых втулок (4 и 8, Рис. 58), (4, Рис. 59) и
(4, Рис.60) для снятия и установки используется оправка
99346049.

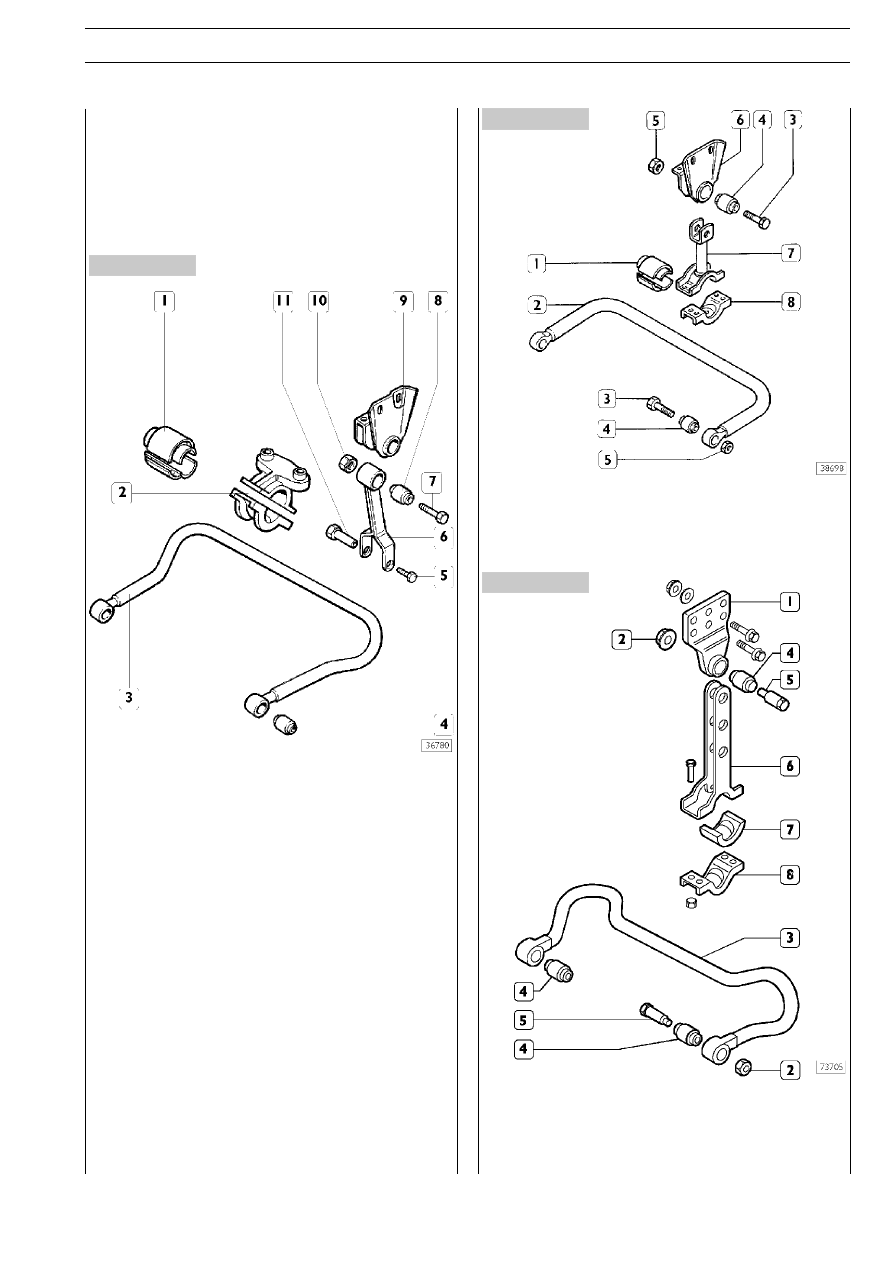

ДЕТАЛИ ПЕРЕДНЕГО СТАБИЛИЗАТОРА ПОПЕРЕЧНОЙ

УСТОЙЧИВОСТИ

1. Втулка — 2. Опора — 3. Штанга стабилизатора —

4. Резиновая втулка — 5. Болт — 6. Тяга — 7. Болт —

8. Резиновая втулка — 9. Кронштейн — 10. Гайка —11. Болт

ДЕТАЛИ ЗАДНЕГО СТАБИЛИЗАТОРА ПОПЕРЕЧНОЙ

УСТОЙЧИВОСТИ

1. Втулка из двух половин — 2. Штанга стабилизатора —

3. Болт — 4. Резиновая втулка — 5. Гайка — 6. Кронштейн —

7. Рычаг подвески — 8. Крышка рычага подвески

ДЕТАЛИ ЗАДНЕГО СТАБИЛИЗАТОРА ПОПЕРЕЧНОЙ

УСТОЙЧИВОСТИ

1. Кронштейн — 2. Гайка — 3. Штанга стабилизатора —

4. Втулка — 5. Штифт — 6. Рычаг подвески —

7. Втулка из двух половин — 8. Крышка рычага подвески

84

ПОДВЕСКИ

S

TRALIS

Рисунок 61

Рисунок 62

Рисунок 63

Рисунок 64

5009

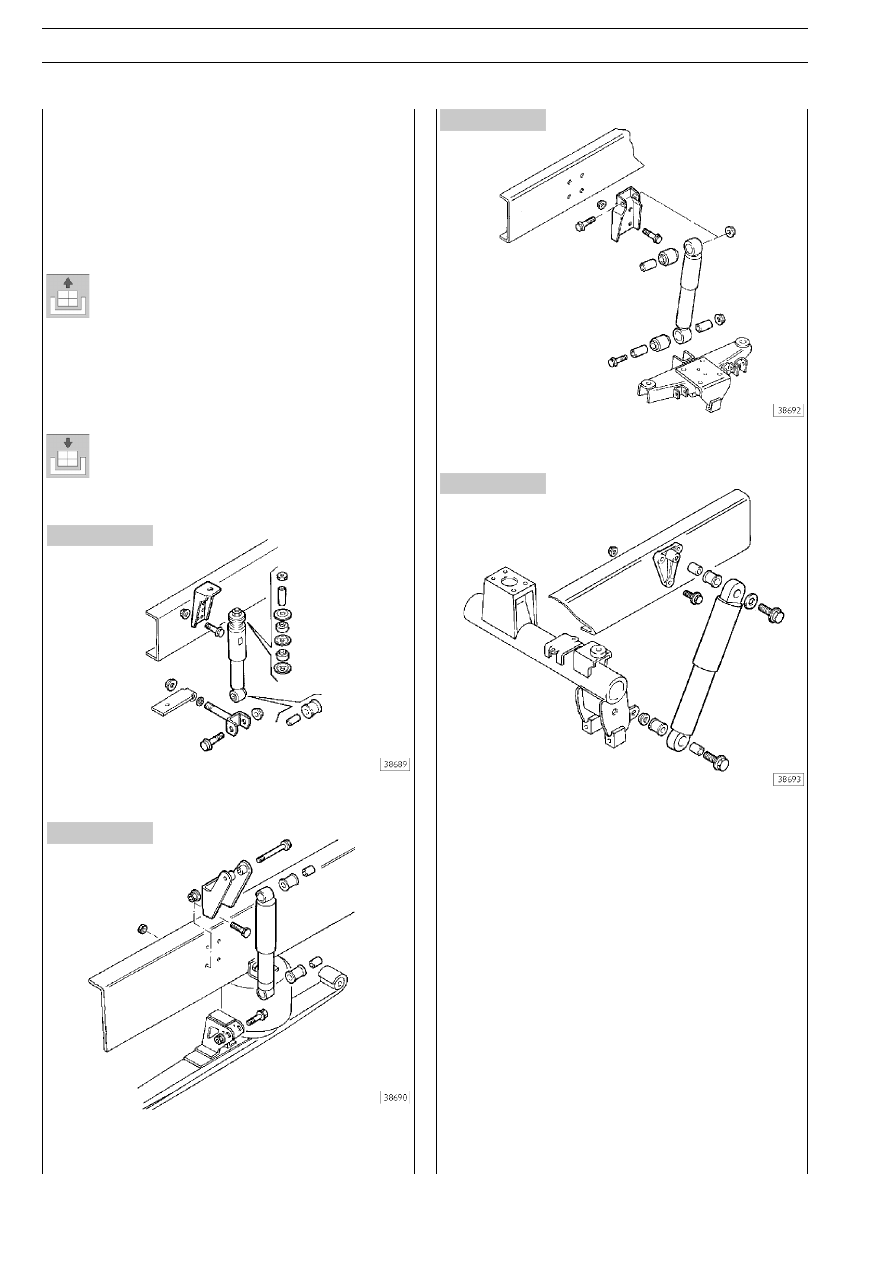

АМОРТИЗАТОРЫ

Снятие>установка
500910

Амортизаторы переднего моста
(Автомобили 6

××××× 2 C)

500920

Амортизаторы  дополнительного
среднего моста

500940

Амортизаторы заднего моста

500950

Амортизаторы  дополнительного
заднего моста (Автомобили 6

××××× 2 Р)

Снятие

Снимите амортизатор, отвернув гайки или болты верхнего
и нижнего креплений.
Проверьте резиновые втулки; если они изношены или по5
вреждены, замените.
При помощи соответствующего оборудования проверьте
эффективность работы амортизатора.

Установка

Установку выполняйте в обратной последовательности, за5
тягивая гайки и болты с предписанным крутящим моментом.

АМОРТИЗАТОР ПЕРЕДНЕГО МОСТА

С МЕХАНИЧЕСКОЙ ПОДВЕСКОЙ

АМОРТИЗАТОР ПЕРЕДНЕГО И ДОПОЛНИТЕЛЬНОГО

СРЕДНЕГО МОСТА С ПНЕВМАТИЧЕСКОЙ

ПОДВЕСКОЙ

АМОРТИЗАТОР ЗАДНЕГО МОСТА

С ПНЕВМАТИЧЕСКОЙ ПОДВЕСКОЙ

АМОРТИЗАТОР ДОПОЛНИТЕЛЬНОГО

ЗАДНЕГО МОСТА

S

TRALIS

ПОДВЕСКИ

85

Рисунок 65

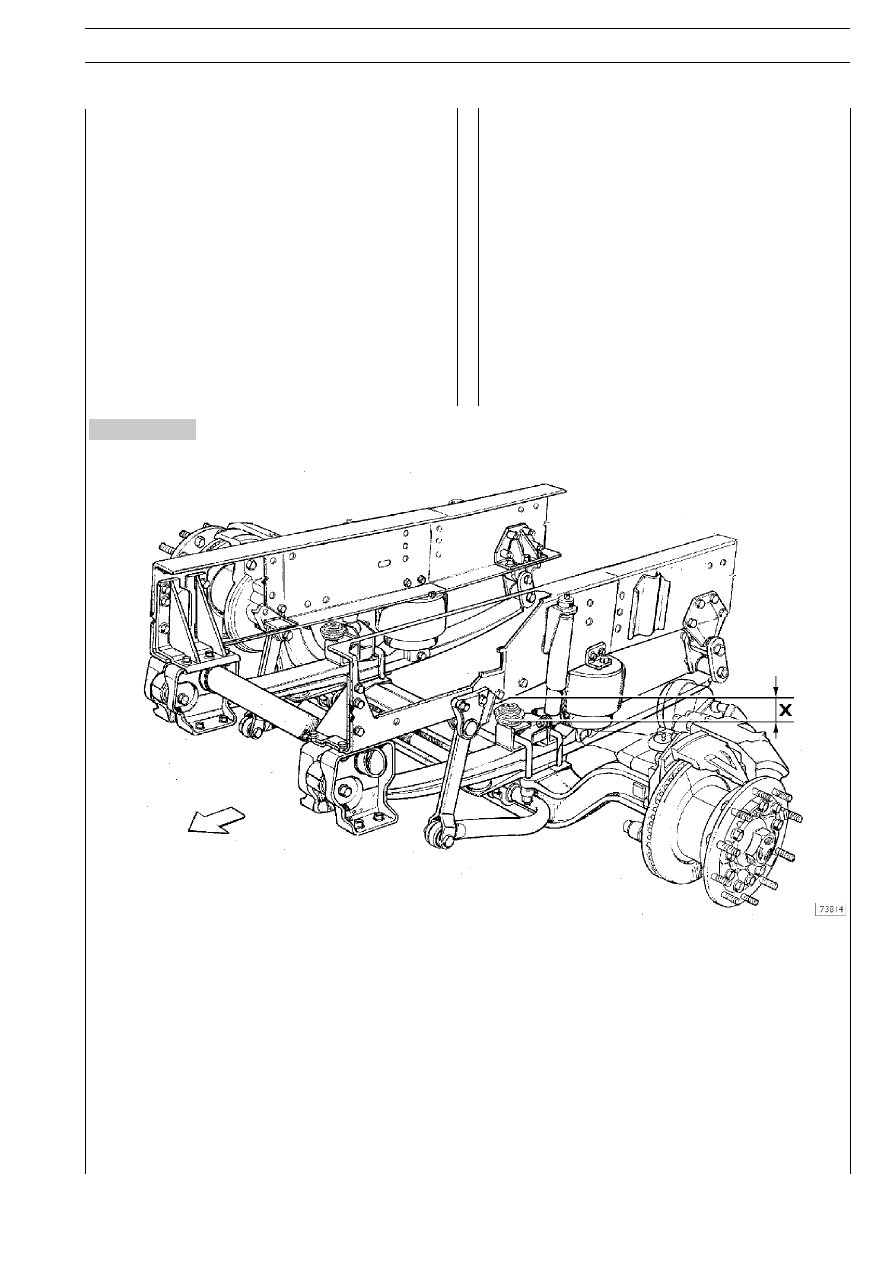

РЕГУЛИРОВКА РАМЫ ШАССИ

Для регулировки рамы шасси используются следующие ин5
струменты:
❑ 99346247, если автомобиль имеет базовую комплек5

тацию;

❑ 993466248, если автомобиль имеет пониженную высо5

ту рамы шасси.

Отрегулируйте тяги клапанов системы выравнивания чтобы
расстояния Х между деталями были равны величинам, ука5
занным на рисунке.

ПЕРЕДНЯЯ ПНЕВМАТИЧЕСКАЯ ПОДВЕСКА

X = 65 мм, базовая модификация

X = 55 мм, модификация с пониженной высотой рамы

86

ПОДВЕСКИ

S

TRALIS

Рисунок 66

Рисунок 67

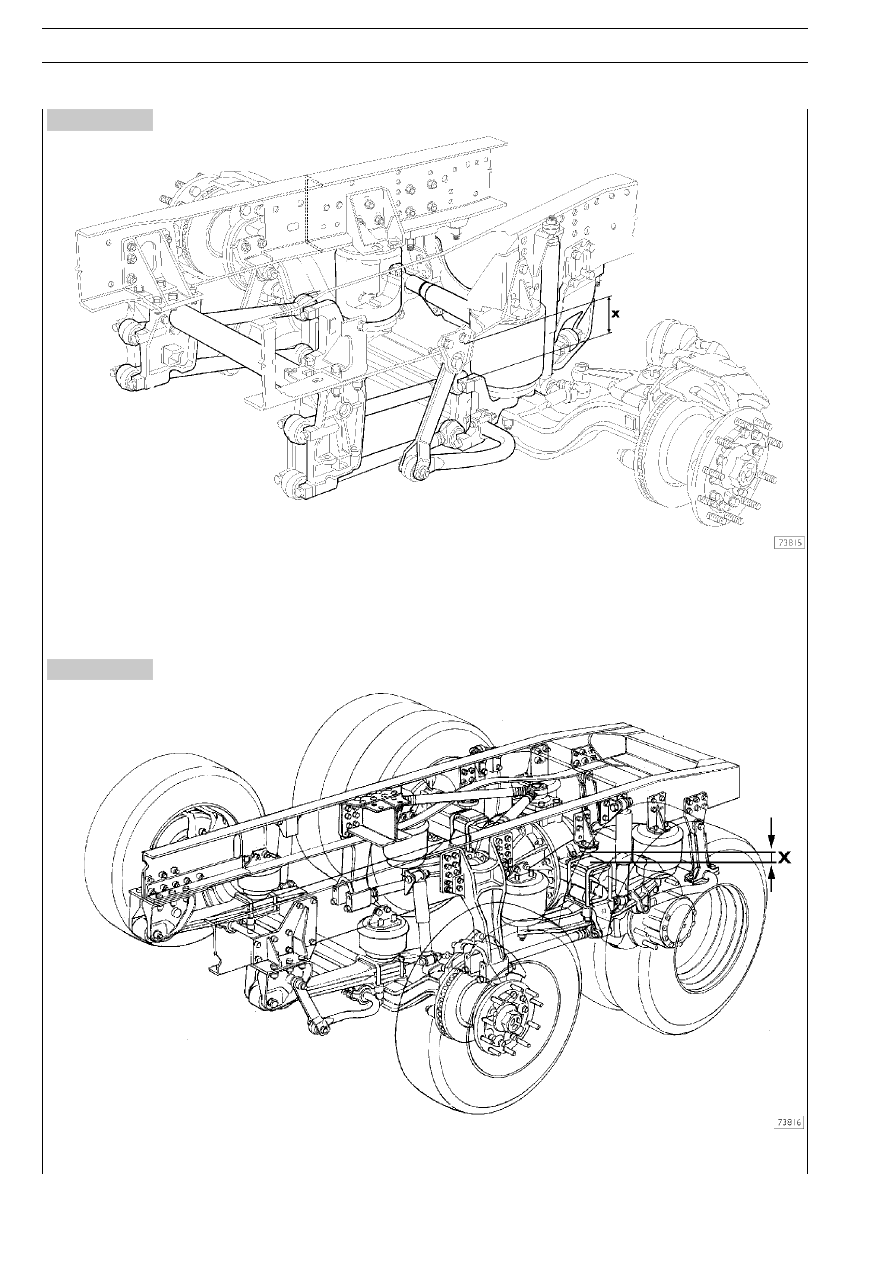

ПЕРЕДНЯЯ ПНЕВМАТИЧЕСКАЯ ПОДВЕСКА С ПРОДОЛЬНЫМИ ШТАНГАМИ:

АВТОМОБИЛИ 4

× 2 5 6 × 2P

X = 195 мм

ЗАДНЯЯ ПНЕВМАТИЧЕСКАЯ ПОДВЕСКА: АВТОМОБИЛИ 4

× 2

X = 60 мм
