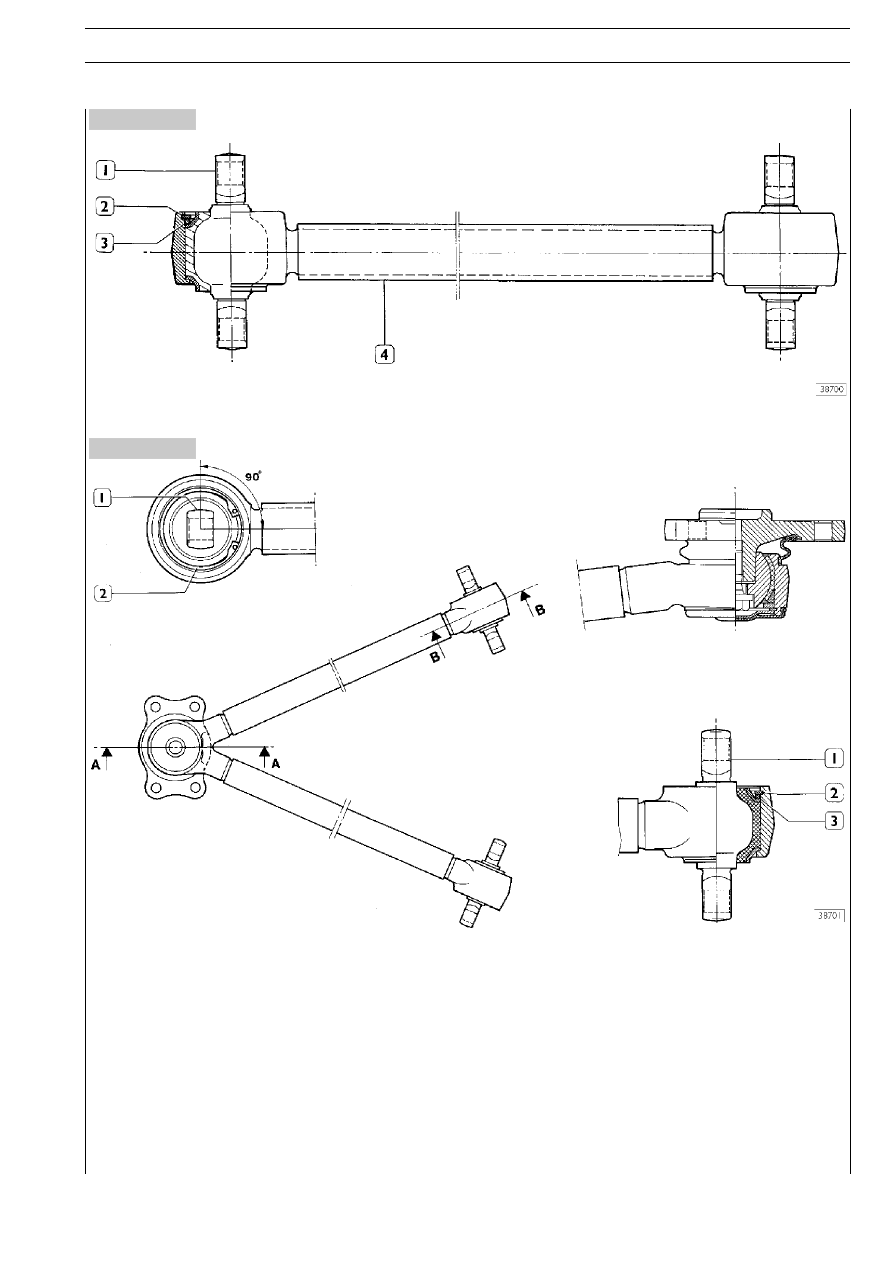

ЗАМЕНА ОСИ С ЭЛАСТИЧНОЙ ВТУЛКОЙ В РЫЧАГЕ ПОДВЕСКИ

ПРОДОЛЬНЫЙ РЫЧАГ ПОДВЕСКИ

СЕЧЕНИЕ A > A

СЕЧЕНИЕ B > B

КОСОЙ РЫЧАГ ПОДВЕСКИ

Снятие

При помощи соответствующего пресса и оправки сожмите эластичную втулку оси (1), чтобы извлечь пружинное стопорное
кольцо (2) и находящуюся под ним шайбу (3) щипцами.
Извлеките ось (1) из рычага подвески (4).

Установка

Выполните описанные выше операции в обратной последовательности, проследив, чтобы крепежная поверхность оси была
развернута на 90° относительно продольной оси рычага подвески. Пружинное стопорное кольцо следует установить так, как
показано на выноске на рисунке.

80

ПОДВЕСКИ

S

TRALIS

5289

СТАБИЛИЗАТОР ПОПЕРЕЧНОЙ УСТОЙЧИВОСТИ

528930

ПЕРЕДНИЙ СТАБИЛИЗАТОР ПОПЕРЕЧНОЙ УСТОЙЧИВОСТИ

528940

СТАБИЛИЗАТОР ПОПЕРЕЧНОЙ УСТОЙЧИВОСТИ СРЕДНЕГО ДОПОЛНИТЕЛЬНОГО МОСТА
(автомобили 6

××××× 2 C)

528960

ЗАДНИЙ СТАБИЛИЗАТОР ПОПЕРЕЧНОЙ УСТОЙЧИВОСТИ

528970

СТАБИЛИЗАТОР ПОПЕРЕЧНОЙ УСТОЙЧИВОСТИ ЗАДНЕГО ДОПОЛНИТЕЛЬНОГО МОСТА
(автомобили 6

××××× 2 P)

Снятие

Снимите штангу стабилизатора поперечной устой5
чивости, отвернув гайки или болты крепления шпи5
лек и болты крепления крышки.

Проверьте втулки и/или резиновые опоры и, если
они изношены или повреждены, замените их.

Установка

Установку выполняйте в обратной последователь5
ности, болты и гайки затягивайте с предписанными
крутящими моментами.

Установите половины втулки (4) так, чтобы место
соединения было расположено таким образом, как
показано на рисунке.

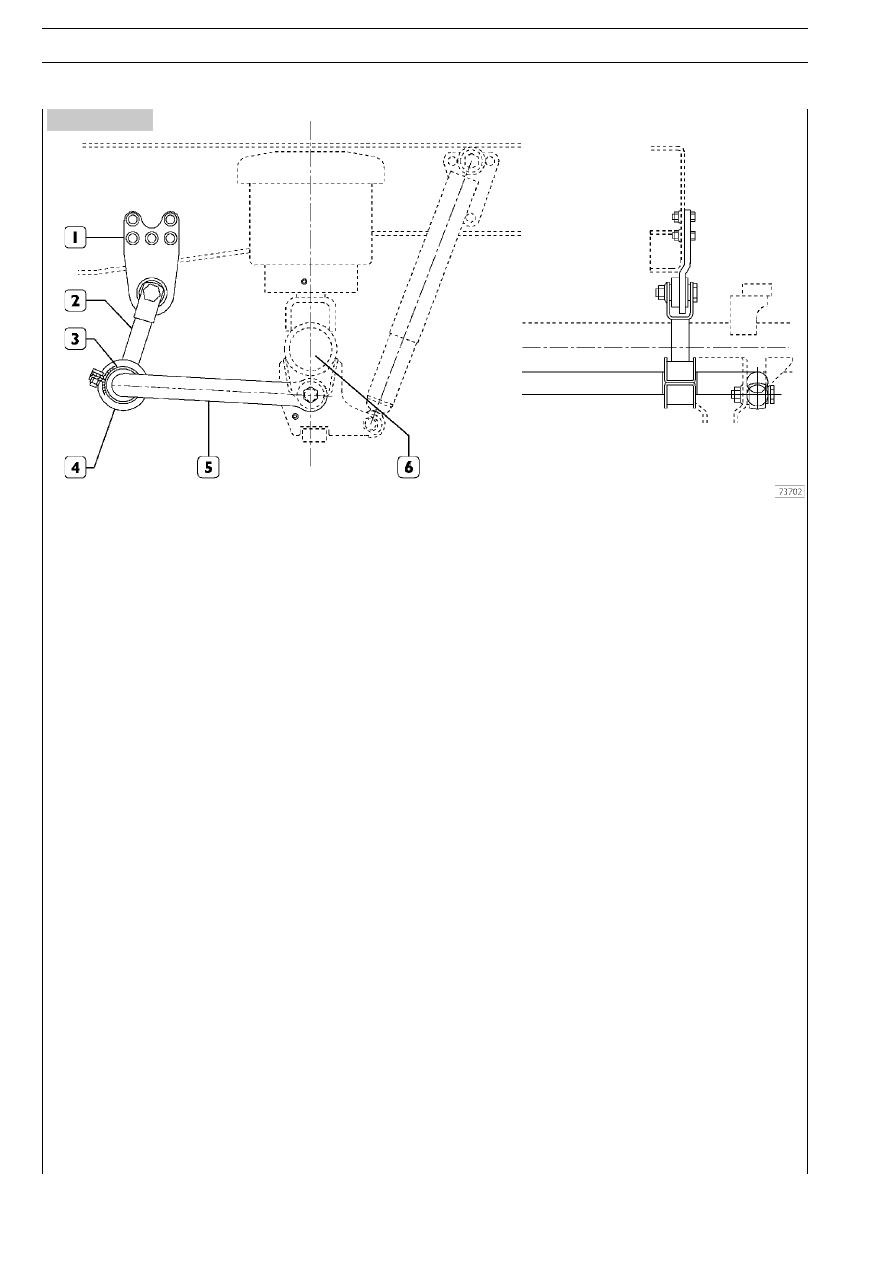

СБОРОЧНЫЙ ЧЕРТЕЖ ПЕРЕДНЕГО СТАБИЛИЗАТОРА

 1. Верхний подвесной кронштейн — 2. Тяга — 3. Штанга стабилизатора — 4. Резиновая втулка (из двух половин) —

5. Передний мост — 6. Крышка.

Рисунок 52

Рисунок 53

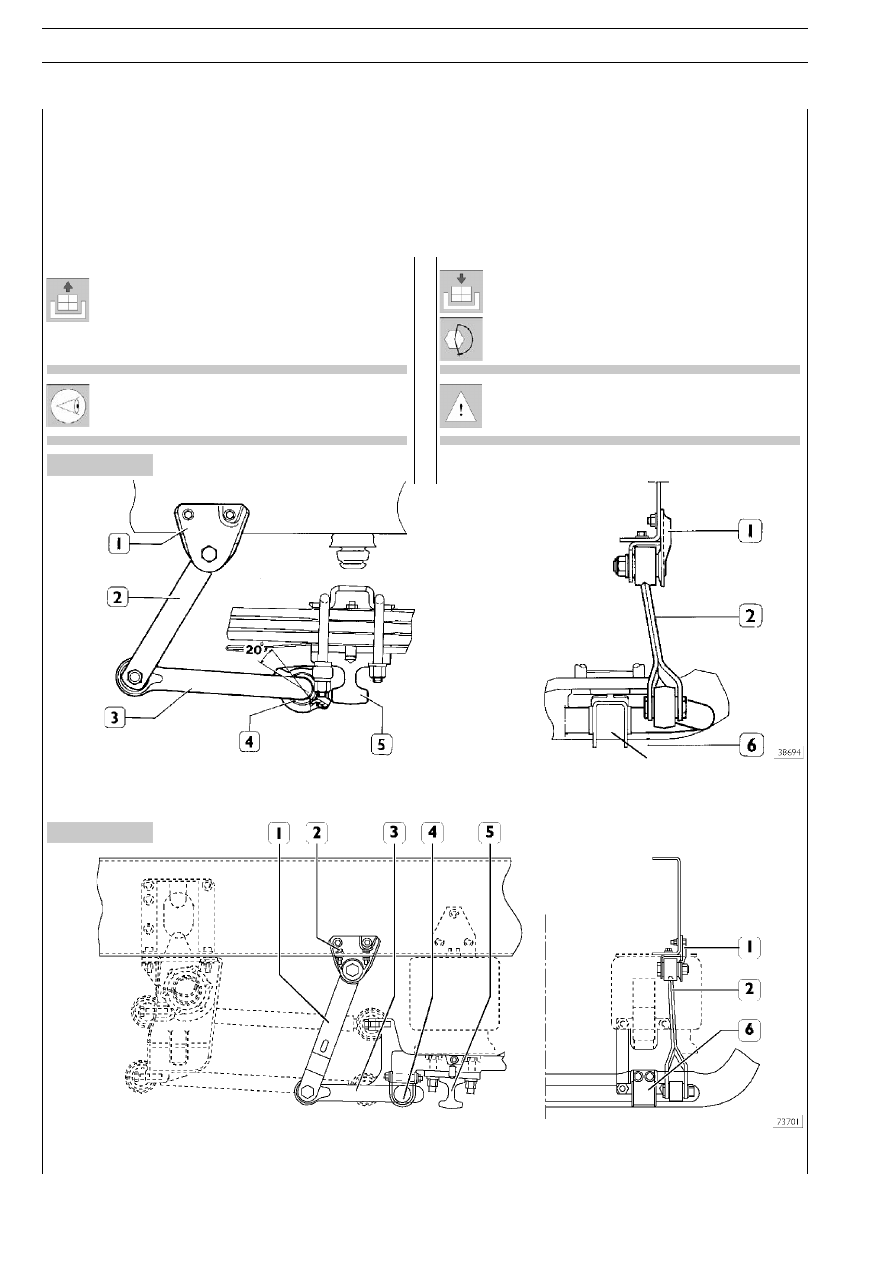

СБОРОЧНЫЙ ЧЕРТЕЖ ПЕРЕДНЕГО СТАБИЛИЗАТОРА: АВТОМОБИЛИ 4

× 2 5 6 × 2P

С ПНЕВМАТИЧЕСКОЙ ПОДВЕСКОЙ И ПРОДОЛЬНЫМИ ШТАНГАМИ

 1. Тяга — 2. Верхний подвесной кронштейн — 3. Резиновая втулка (из двух половин) — 4. Резиновая втулка (из двух половин) —

5. Передний мост — 6. Крышка.

S

TRALIS

ПОДВЕСКИ

81

Рисунок 54

Рисунок 55

Рисунок 56

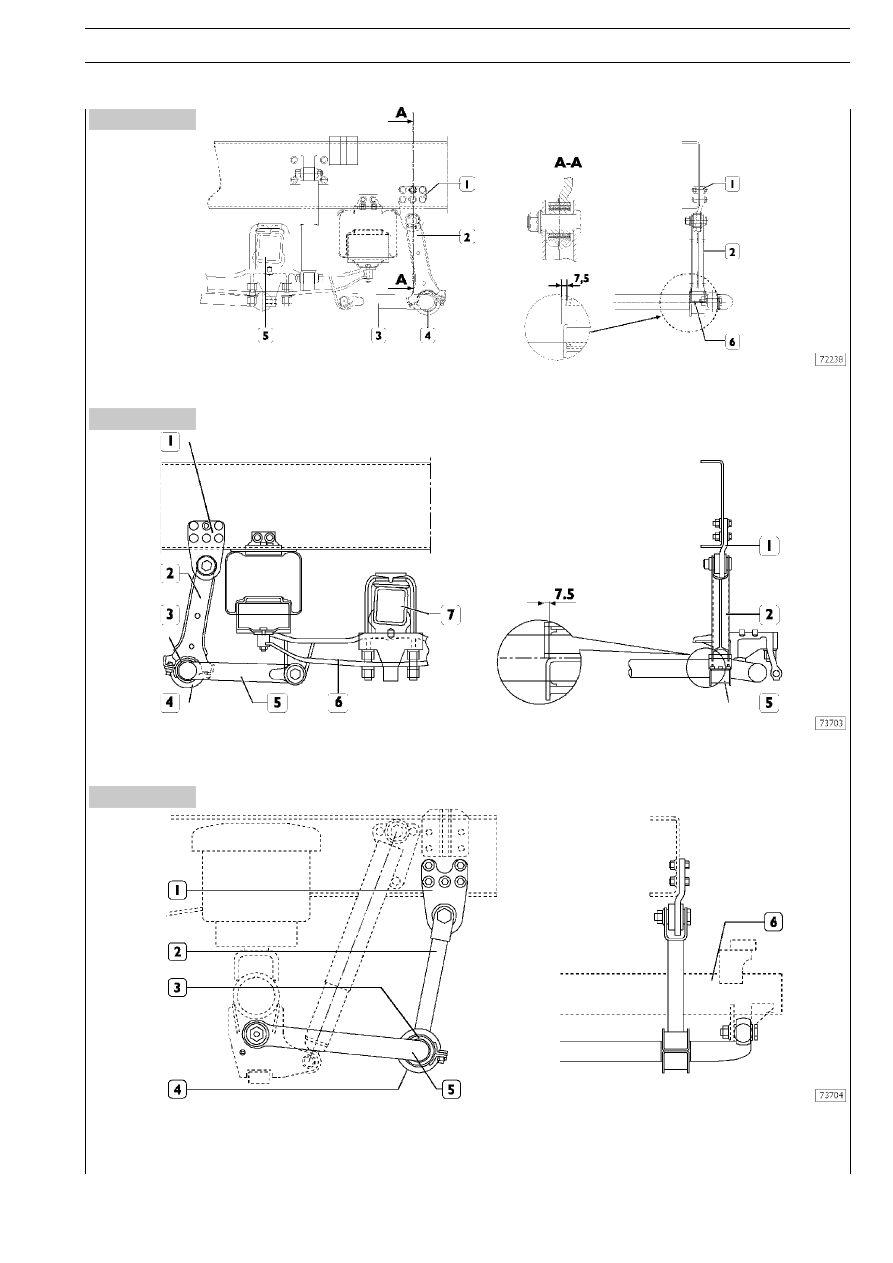

СБОРОЧНЫЙ ЧЕРТЕЖ ЗАДНЕГО СТАБИЛИЗАТОРА: АВТОМОБИЛИ 4

× 2 5 6 × 2C 5 6 × 4

 1. Верхний подвесной кронштейн — 2. Тяга — 3. Штанга стабилизатора. — 4. Резиновая втулка (из двух половин) —

5. Задний мост — 6. Крышка.

СБОРОЧНЫЙ ЧЕРТЕЖ ЗАДНЕГО СТАБИЛИЗАТОРА ДЛЯ АВТОМОБИЛЕЙ 6

× 2P И

СТАБИЛИЗАТОРА ДОПОЛНИТЕЛЬНОГО МОСТА ДЛЯ АВТОМОБИЛЕЙ 6

× 4

1. Верхний подвесной кронштейн — 2. Тяга — 3. Резиновая втулка (из двух половин) — 4. Крышка —

5. Штанга стабилизатора. — 6. Опора — 7. Задний мост.

СБОРОЧНЫЙ ЧЕРТЕЖ ЗАДНЕГО СТАБИЛИЗАТОРА ДЛЯ ЗАДНЕГО ДОПОЛНИТЕЛЬНОГО МОСТА

С УПРАВЛЯЕМЫМИ КОЛЕСАМИ: АВТОМОБИЛИ 6

× 2P

1. Верхний подвесной кронштейн — 2. Тяга — 3. Резиновая втулка (из двух половин) — 4. Крышка —

5. Штанга стабилизатора — 6. Дополнительный мост.

82

ПОДВЕСКИ

S

TRALIS

Рисунок 57

СБОРОЧНЫЙ ЧЕРТЕЖ СТАБИЛИЗАТОРА ДЛЯ ЗАДНЕГО НЕРАЗРЕЗНОГО ДОПОЛНИТЕЛЬНОГО МОСТА:

АВТОМОБИЛИ 6

× 2P С ПНЕВМАТИЧЕСКОЙ ПОДВЕСКОЙ

1. Верхний подвесной кронштейн — 2. Тяга — 3. Резиновая втулка (из двух половин) — 4. Крышка —

5. Штанга стабилизатора — 6. Дополнительный мост.
