ПОДВЕСКИ

75

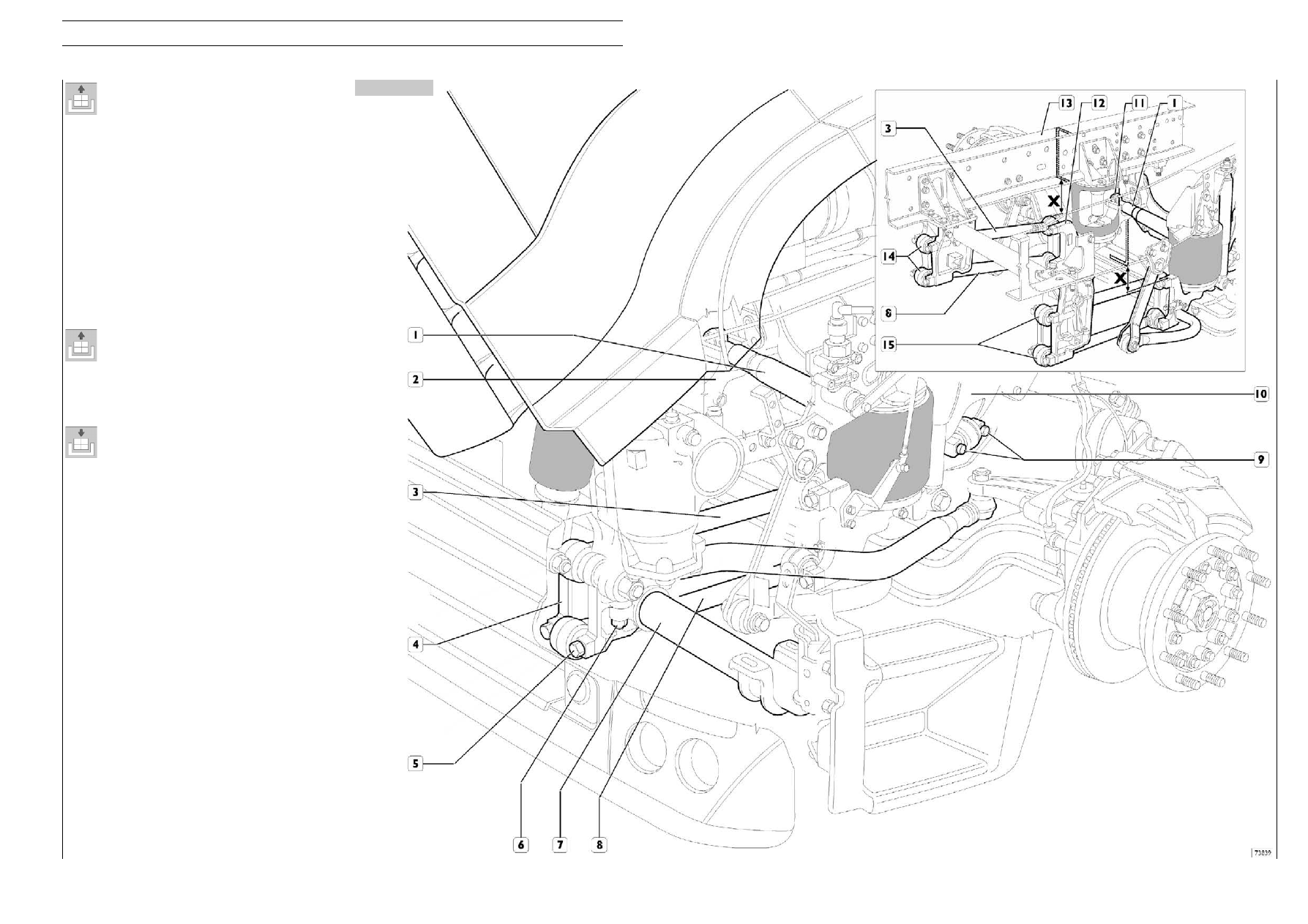

Рисунок 46

СНЯТИЕ

Снятие продольных штанг

Установите автомобиль на ровной поверхности и заблоки+
руйте задние колеса.
Ослабьте гайки передних колес.
Подведите под мост гидравлический домкрат с опорой
99370628.
Поднимите переднюю часть автомобиля, установите на
две стойки и, используя гидравлический домкрат с опорой
99370628 вывесьте мост, чтобы продольные штанги (3) и
(8) были параллельны раме шасси.
Снимите лестницу кабины. Выверните болты (6) и снимите
крепление лестницы (7).
Выверните болты (5) и отсоедините нижнюю штангу (8) от
кронштейна (4). Также отсоедините верхнюю штангу (3).
Повторите эти операции с противоположной стороны пе+
редней подвески.

Снятие поперечной штанги

Выверните болты (9) и снимите поперечную штангу (1) с
кронштейнов (2) и (10).

Установка

Штанги устанавливаются в обратной последовательности.
При установке выполните следующее:

Шарниры (14) и (15) продольных штанг (3) и (8) следует
присоединять к кронштейнам (4) и (12), предварительно
установив расстояние Х между кронштейнами (12 и 4) и
лонжеронами (13) равным 154 мм.

Шарниры (11) поперечной штанги (1) следует присоеди+
нять, предварительно установив расстояние Х между крон+
штейнами (12) и лонжеронами (13) равным 224,5 мм.

❑ Затяните болты и гайки с предписанным крутящим мо+

ментом.

❑ Не разрешается повторно использовать самоконтря+

щиеся гайки.

❑ Проверьте упругие опоры и замените их, если обна+

ружите повреждения (операция 500417).

ПОДВЕСКИ

S

TRALIS

76

S

TRALIS

ПОДВЕСКИ

77

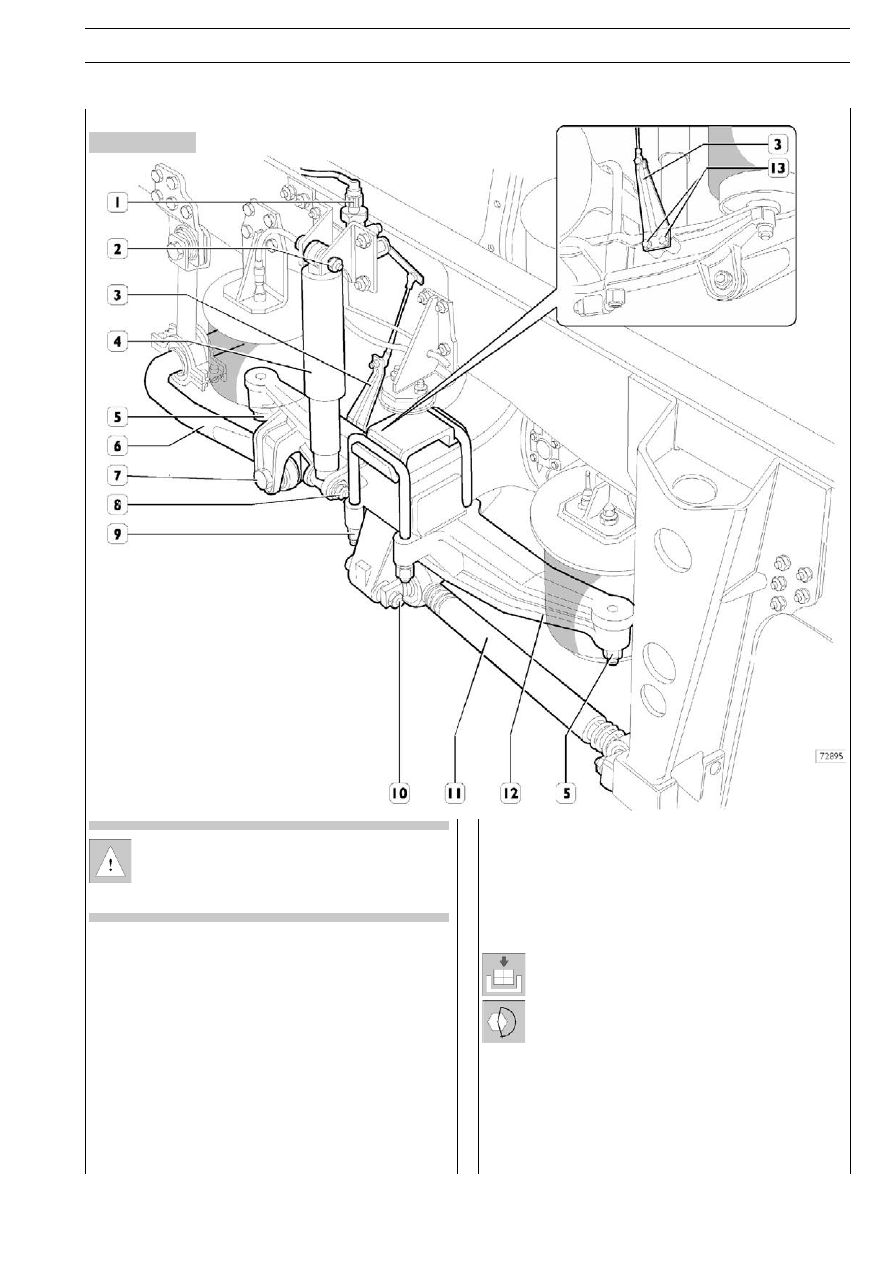

Рисунок 47

500730

ЗАДНЯЯ ПОДВЕСКА

Снятие

Приведенное ниже описание операций относится к
автомобилю с колесной формулой 4

× 2 T/P, но

также подходит и для других автомобилей.

Установите автомобиль на ровной площадке.
Приподнимите заднюю часть автомобиля и подставьте под
раму шасси две стойки.
Снимите колеса, отверните болты (13) и снимите тягу (3)
датчика уровня (1).
Отверните гайки (10) и отсоедините реактивную штангу (11).
Отверните гайки (2) и (8) и снимите амортизатор (4).
Отверните гайки (5) крепления пневматических рессор.
Отверните гайки (9), извлеките стремянки и снимите опору
(12) пневматической рессоры.

Отверните болт (7) и отсоедините штангу стабилизатора
(6) от опоры (12) пневматической рессоры.

Установка

Установка задней подвески выполняется в обрат5
ной последовательности. При установке выполните
следующее:

❑ затяните болты и гайки установленным момен5

том затяжки;

❑ всегда используйте только новые самоконтря5

щиеся гайки;

❑ проверьте состояние упругих элементов, при

необходимости замените их (операция
500417).

78

ПОДВЕСКИ

S

TRALIS

528913

СНЯТИЕ>УСТАНОВКА ПРОДОЛЬНОГО РЫЧАГА ПОДВЕСКИ ЗАДНЕГО МОСТА

528914

СНЯТИЕ>УСТАНОВКА ПРОДОЛЬНОГО РЫЧАГА ПОДВЕСКИ ДОПОЛНИТЕЛЬНОГО
ЗАДНЕГО МОСТА

528918

СНЯТИЕ>УСТАНОВКА КОСОГО РЫЧАГА ПОДВЕСКИ ЗАДНЕГО МОСТА

528919

СНЯТИЕ>УСТАНОВКА КОСОГО РЫЧАГА ПОДВЕСКИ ДОПОЛНИТЕЛЬНОГО ЗАДНЕГО МОСТА

Снятие

Отверните гайки или болты (

⇒) крепления продольных (2,

Рис. 49) или косых (1, Рис. 48549) рычагов подвески и сни5
мите рычаги.

Установка

Выполните указанные выше действия в обратной последо5
вательности, затянув гайки или болты с предписанным кру5
тящим моментом.

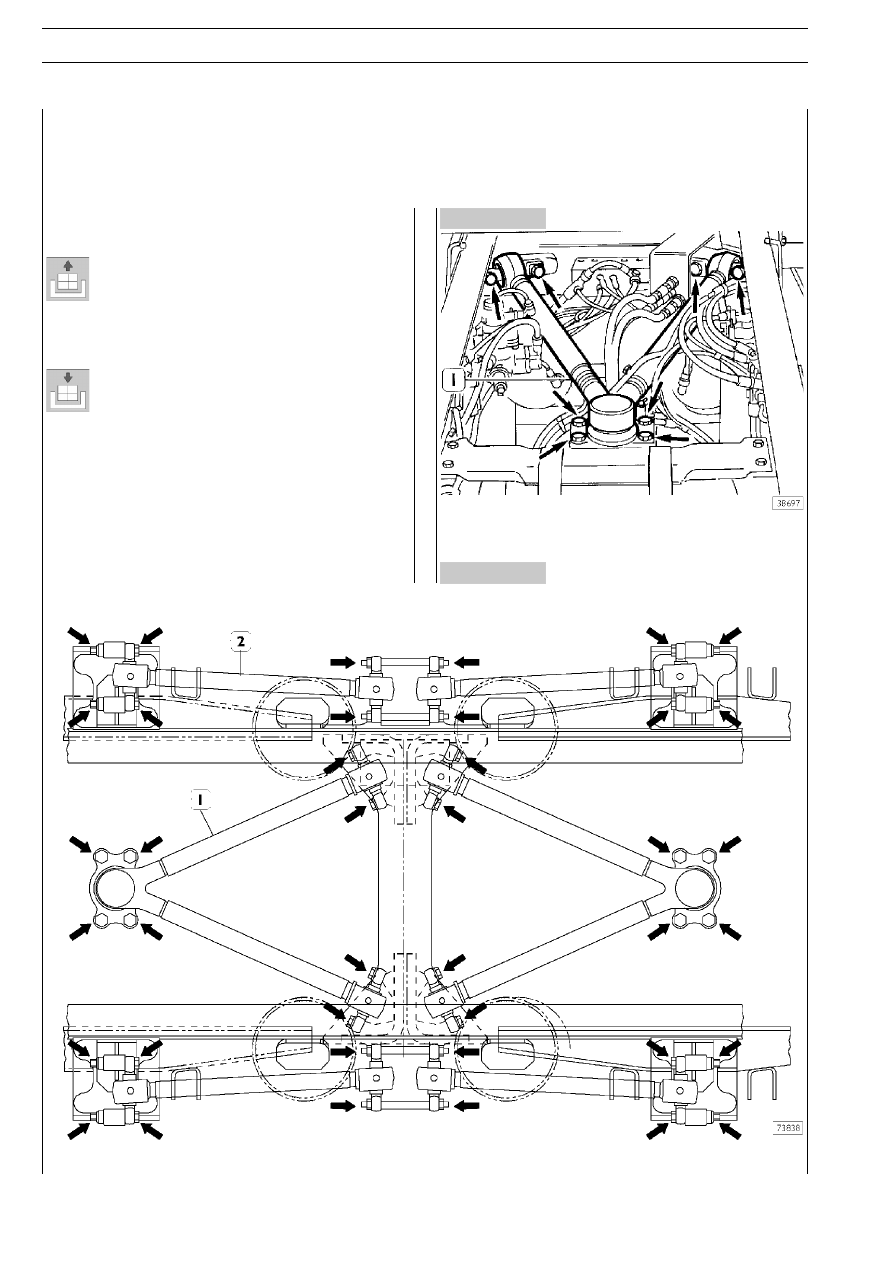

Рисунок 49

Рисунок 48

КОСОЙ РЫЧАГ ПОДВЕСКИ НА АВТОМОБИЛЯХ

С КОЛЕСНОЙ ФОРМУЛОЙ 6

× 2 С

ПРОДОЛЬНЫЕ И КОСЫЕ РЫЧАГИ ПОДВЕСКИ НА АВТОМОБИЛЯХ С КОЛЕСНОЙ ФОРМУЛОЙ 6

× 2 Р
