Грузовик Iveco Stralis. Руководство - часть 232

S

TRALIS

ПОДВЕСКИ

87

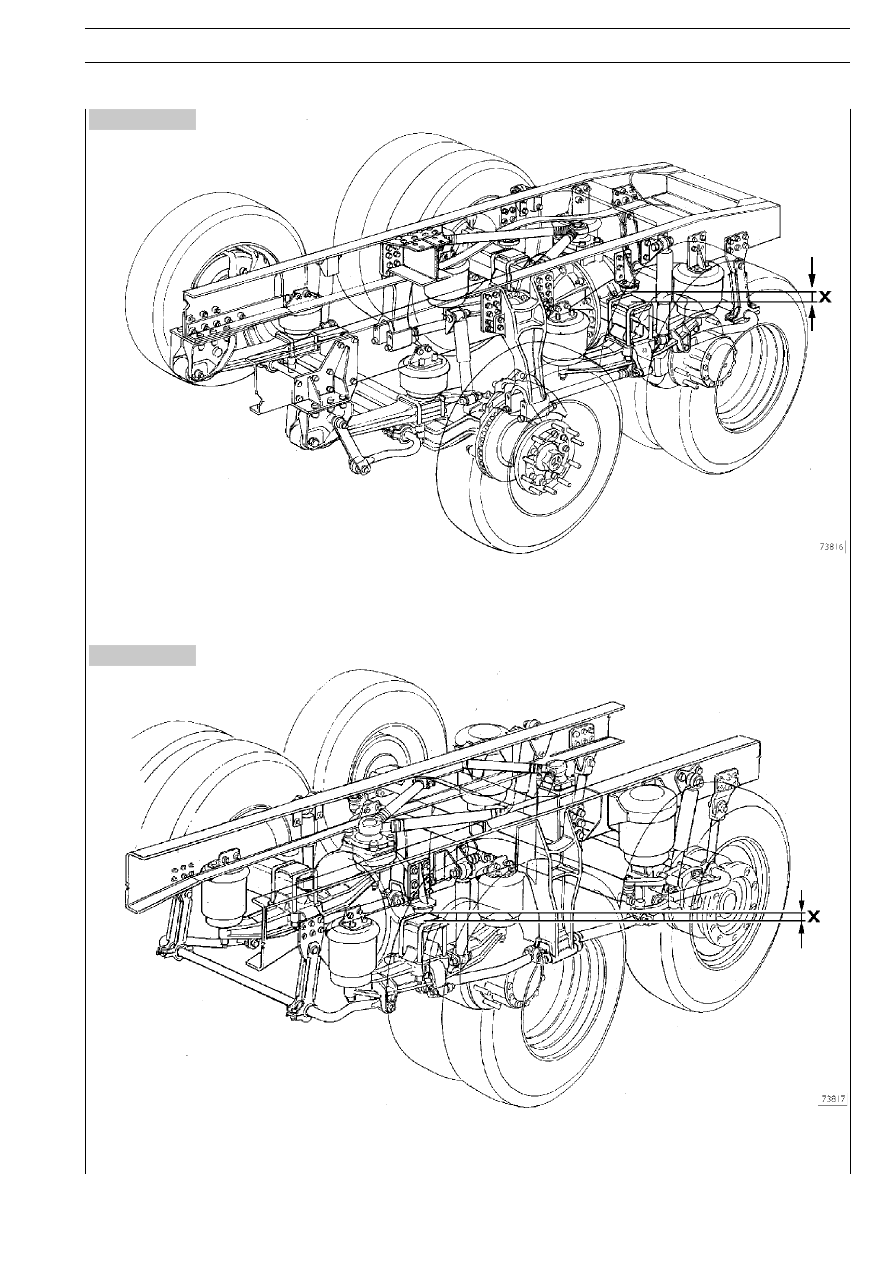

Рисунок 69

Рисунок 68

ПНЕВМАТИЧЕСКАЯ ПОДВЕСКА СРЕДНЕГО ДОПОЛНИТЕЛЬНОГО МОСТА С УПРАВЛЯЕМЫМИ КОЛЕСАМИ

С ПАРАБОЛИЧЕСКИМИ ЛИСТОВЫМИ РЕССОРАМИ, ЗАДНЯЯ ПНЕВМАТИЧЕСКАЯ ПОДВЕСКА:

АВТОМОБИЛИ 6

× 2 C

X = 60 мм

ЗАДНЯЯ ПНЕВМАТИЧЕСКАЯ ПОДВЕСКА: АВТОМОБИЛИ 6

× 2 P/FP

НЕРАЗРЕЗНОЙ ДОПОЛНИТЕЛЬНЫЙ ПОДЪЕМНЫЙ МОСТ С ОДНОСКАТНЫМИ КОЛЕСАМИ

X = 60 мм

88

ПОДВЕСКИ

S

TRALIS

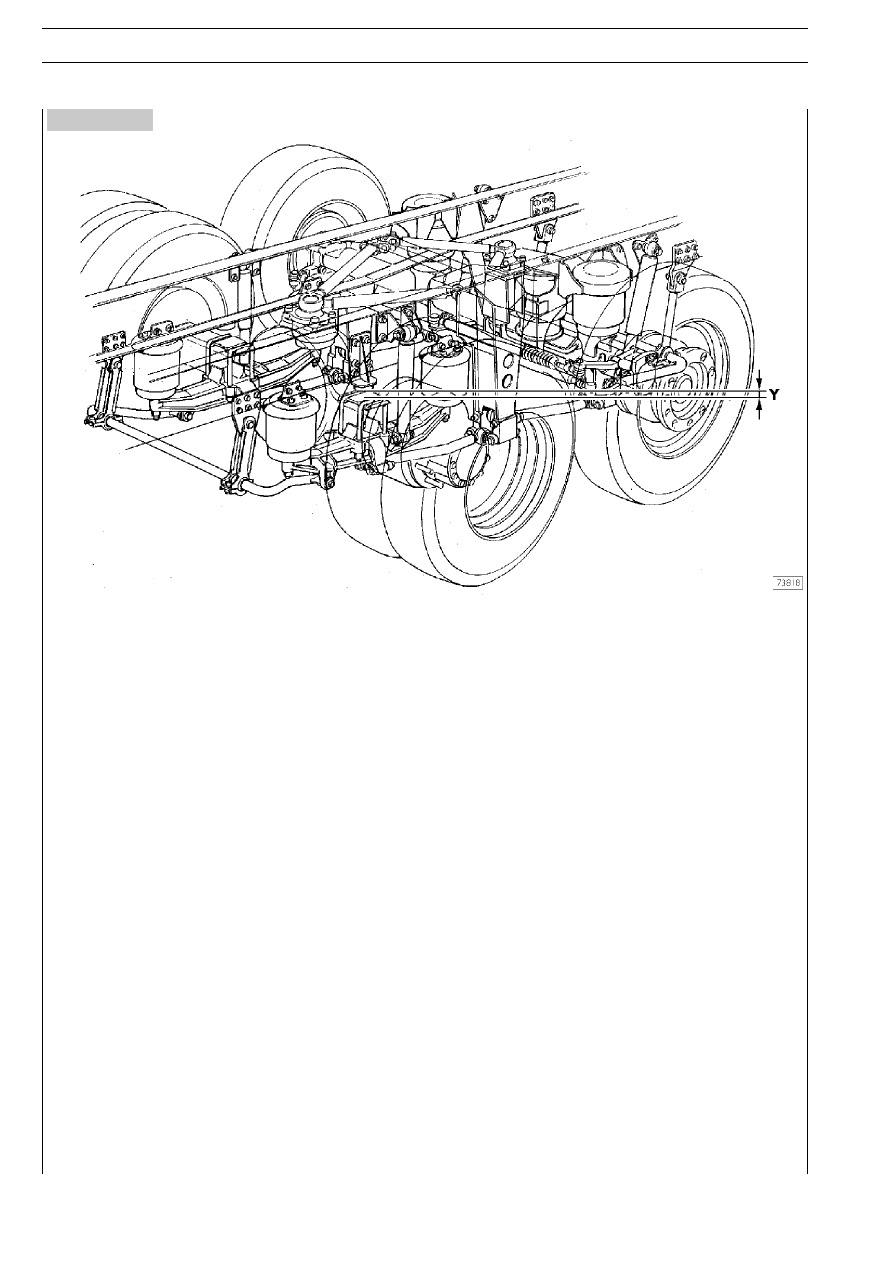

Рисунок 70

ЗАДНЯЯ ПНЕВМАТИЧЕСКАЯ ПОДВЕСКА: АВТОМОБИЛИ С КОЛЕСНОЙ ФОРМУЛОЙ 6

× 2 PS5FS

ДОПОЛНИТЕЛЬНЫЙ ПОДЪЕМНЫЙ МОСТ С УПРАВЛЯЕМЫМИ ОДНОСКАТНЫМИ КОЛЕСАМИ

Y = 60 мм

S

TRALIS

ПОДВЕСКИ

89

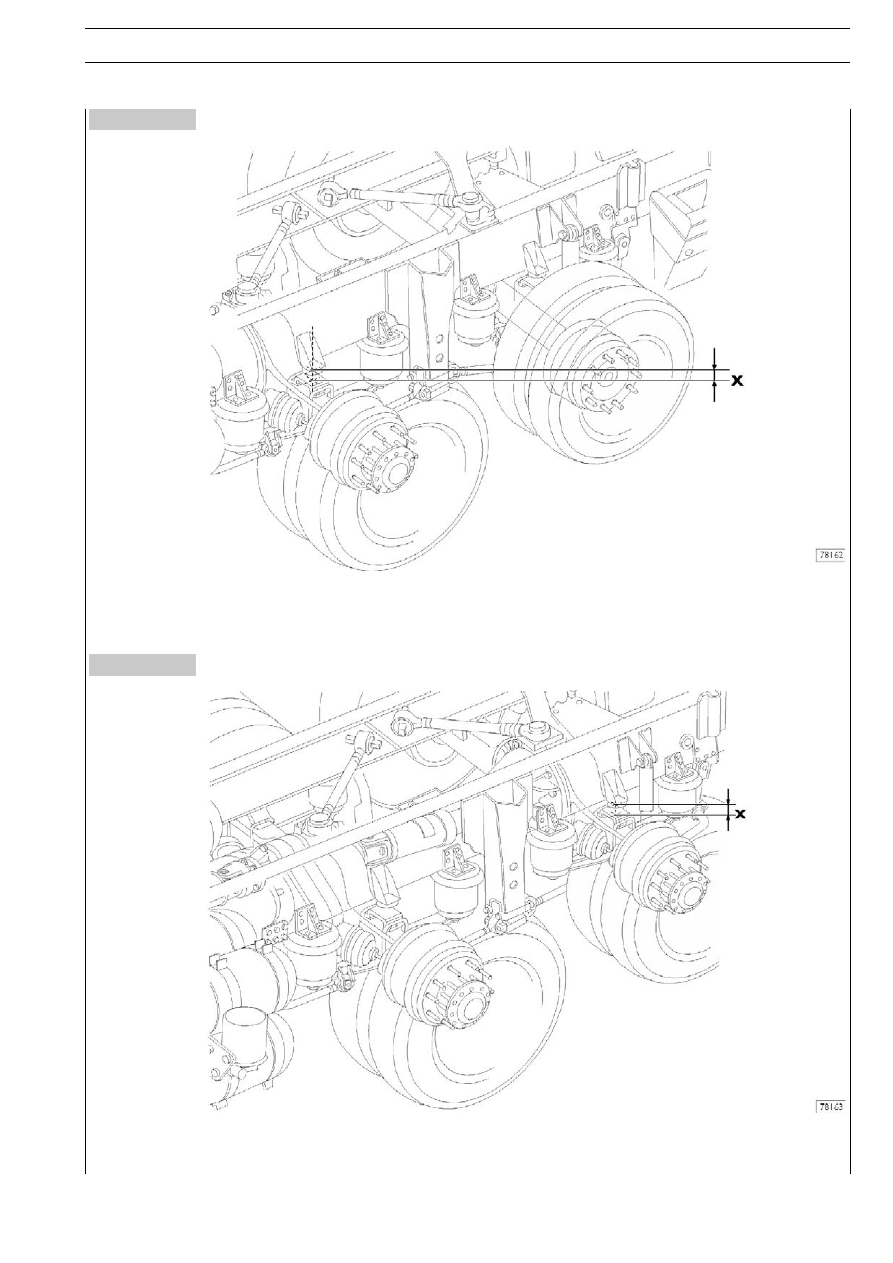

Рисунок 72

Рисунок 71

ЗАДНЯЯ ПНЕВМАТИЧЕСКАЯ ПОДВЕСКА: АВТОМОБИЛИ С КОЛЕСНОЙ ФОРМУЛОЙ 6

× 2 PT5FT

Х = 60 мм

ЗАДНЯЯ ПНЕВМАТИЧЕСКАЯ ПОДВЕСКА: АВТОМОБИЛИ С КОЛЕСНОЙ ФОРМУЛОЙ 6

× 4

Х = 60 мм
