Грузовик Iveco Stralis. Руководство - часть 216

S

TRALIS

ПОДВЕСКИ

25

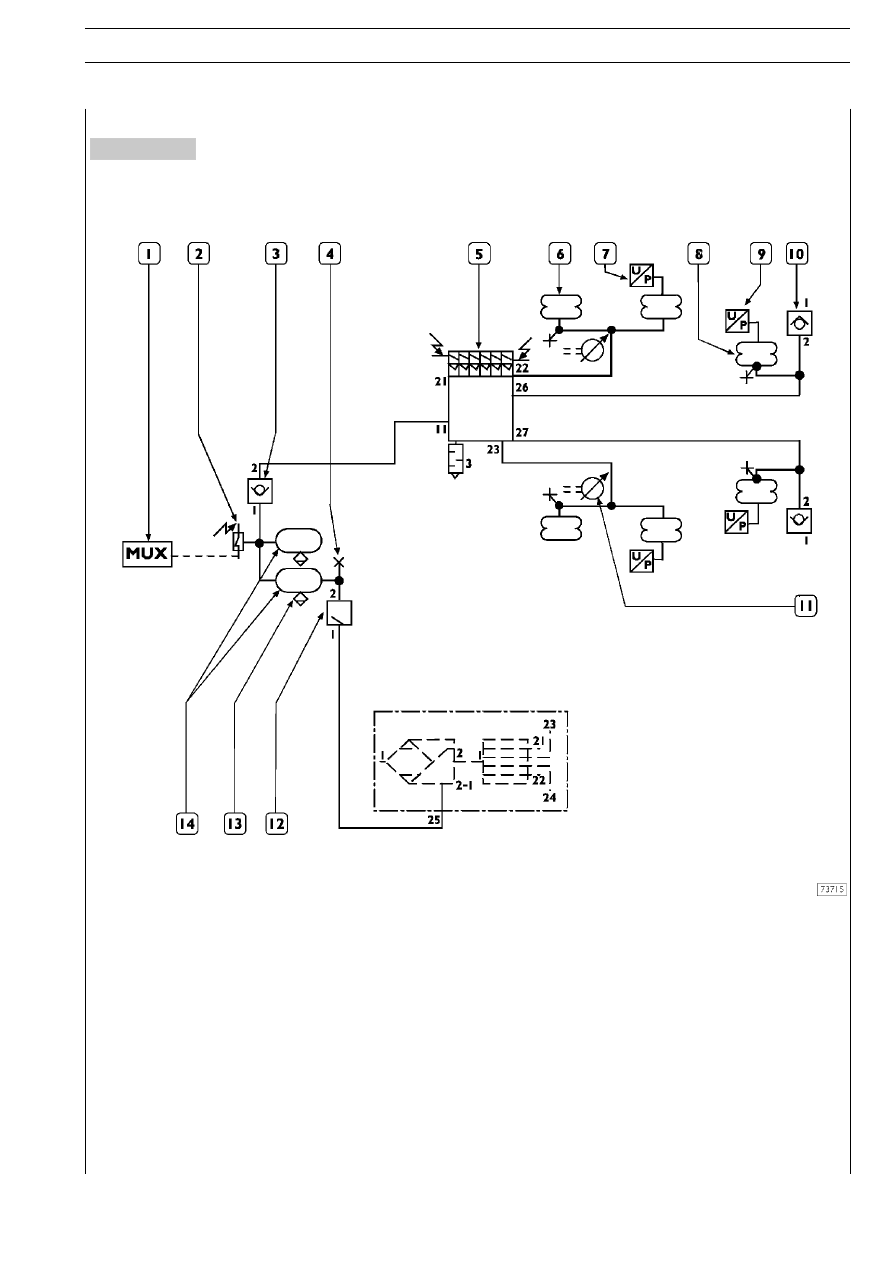

Рисунок 14

Схема задней пневматической подвески автомобилей 6

× 2Y/PS

1. Мультиплексная электрическая система — 2. Датчик давления (давление срабатывания 8 бар) — 3. Обратный клапан —

4. Штуцер подключения прибора контроля давления — 5. Электропневматический распределитель заднего моста —

6. Пневматическая рессора заднего моста — 7. Датчик давления подвески заднего моста —

8. Пневматическая рессора дополнительного заднего моста —

9. Датчик давления подвески дополнительного заднего моста — 10. Обратный клапан* — 11. Датчик уровня —

12. Разгрузочный клапан с ограниченным возвратом — 13. Ручной кран выпуска конденсата —

14. Ресиверы объемом 30 литров пневматической системы

*

(Оба должны устанавливаться на автомобиль соединителем 1 вниз).

26

ПОДВЕСКИ

S

TRALIS

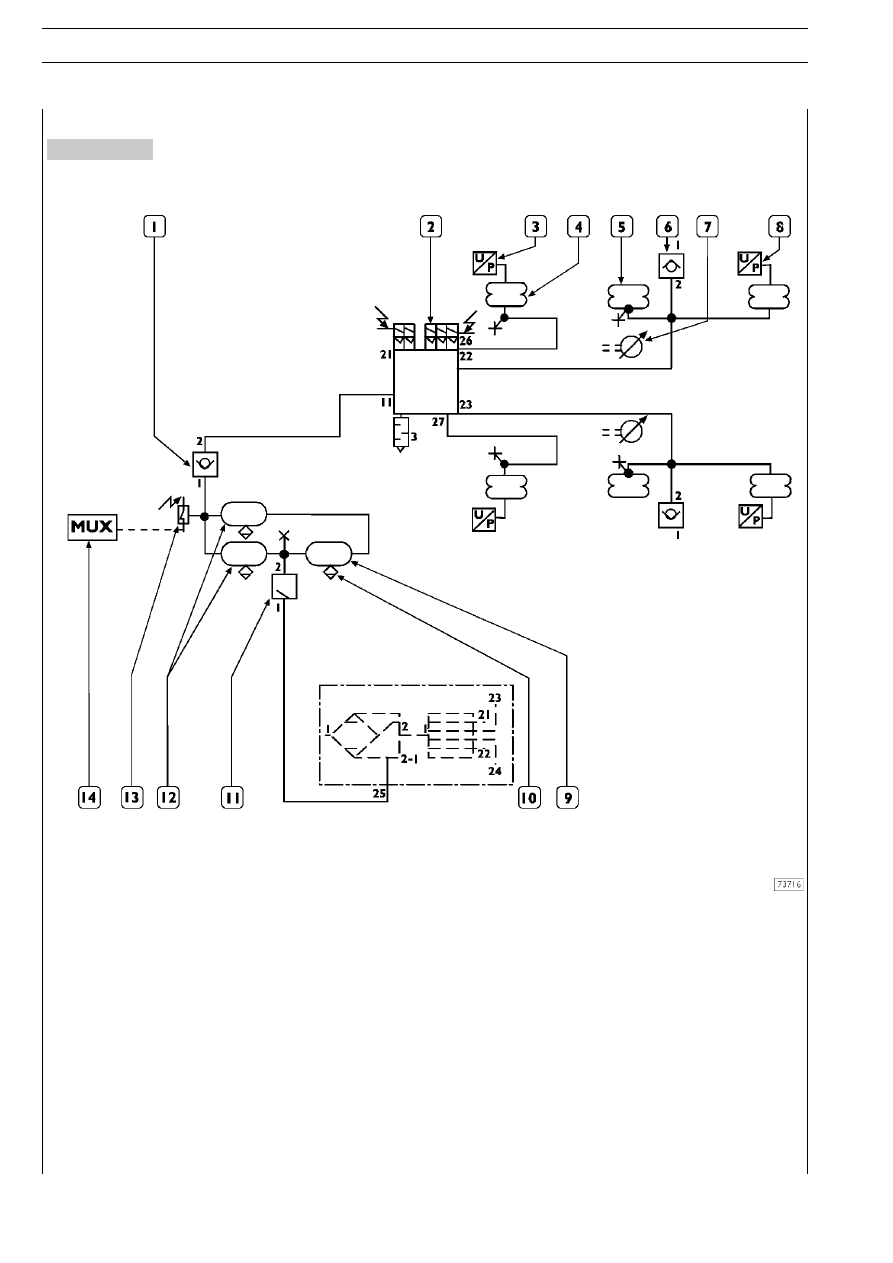

Рисунок 15

Схема пневматической подвески автомобилей 6

× 2TX/P

1. Обратный клапан — 2. Электропневматический распределитель заднего моста и второго моста с управляемыми колесами —

3. Датчик давления подвески дополнительного среднего моста —

4. Пневматическая рессора второго моста с управляемыми колесами — 5. Штуцер подключения прибора контроля давления —

6. Пневматическая рессора заднего моста — 7. Задний датчик уровня — 8. Датчик давления —

9. Ресивер объемом 15 литров пневматической системы— 10. Ручной кран выпуска конденсата —

11. Разгрузочный клапан с ограниченным возвратом (давление срабатывания 8,5 бар) —

12. Ресиверы объемом 20 литров пневматической системы — 13. Датчик давления (давление срабатывания 8 бар) —

14. Мультиплексная электрическая система

S

TRALIS

ПОДВЕСКИ

27

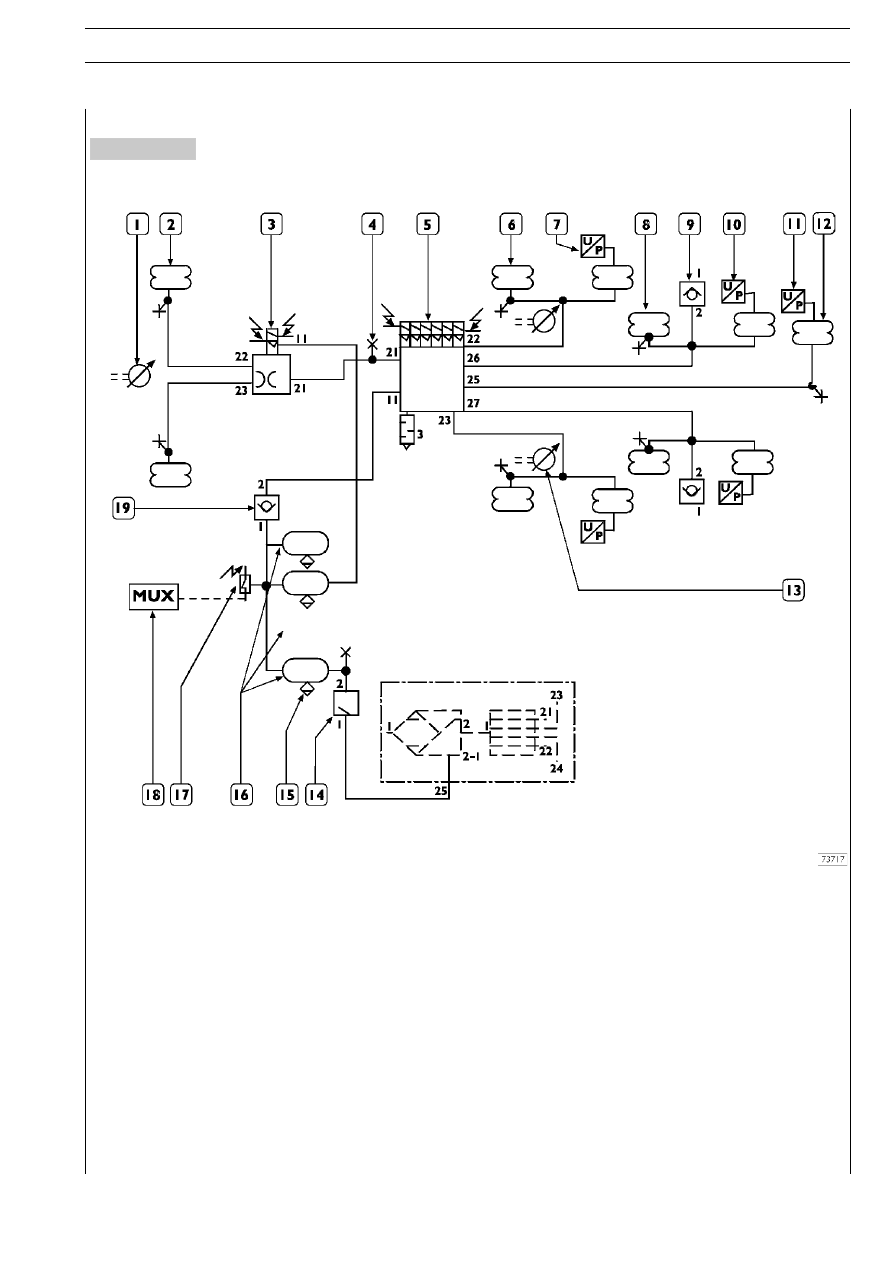

Рисунок 16

Схема задней пневматической подвески автомобилей 6

× 2Y/FT

1. Передний датчик уровня — 2. Передняя пневматическая рессора —

3. Электропневматический распределитель переднего моста — 4. Штуцер подключения прибора контроля давления —

5. Электропневматический распределитель заднего и дополнительного третьего моста —

6. Пневматическая рессора заднего моста — 7. Датчик давления подвески заднего моста —

8. Пневматическая рессора дополнительного заднего моста — 9*. Обратный клапан —

10. Датчик давления подвески дополнительного заднего моста —

11. Датчик давления подъемного дополнительного устройства заднего моста —

12. Пневматическая рессора подъемного дополнительного заднего моста — 13. Задний датчик уровня —

14. Разгрузочный клапан с ограниченным возвратом (давление срабатывания 8,5 бар) — 15. Ручной кран выпуска конденсата —

16. Ресивер объемом 30 литров пневматической системы — 17. Датчик давления (давление срабатывания 8 бар) —

18. Мультиплексная электрическая система — 19. Обратный клапан

*

(Оба должны устанавливаться на автомобиль соединителем 1 вниз).

28

ПОДВЕСКИ

S

TRALIS

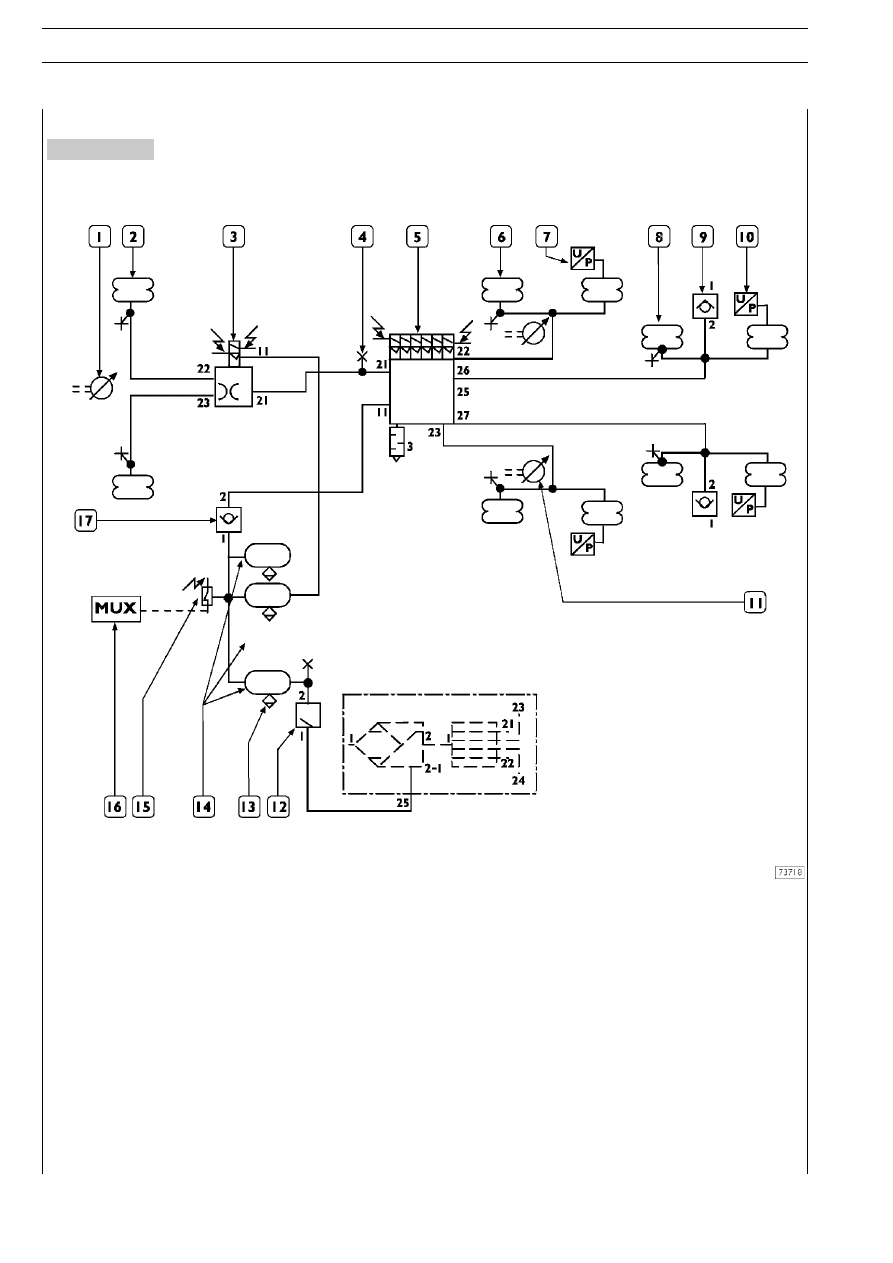

Рисунок 17

Схема задней пневматической подвески автомобилей 6

× 2Y/FT

1. Передний датчик уровня — 2. Передняя пневматическая рессора —

3. Электропневматический распределитель переднего моста — 4. Штуцер подключения прибора контроля давления —

5. Электропневматический распределитель заднего и дополнительного третьего моста —

6. Пневматическая рессора заднего моста — 7. Датчик давления подвески заднего моста —

8. Пневматическая рессора дополнительного заднего моста — 9*. Обратный клапан —

10. Датчик давления подвески дополнительного устройства заднего моста —11. Задний датчик уровня —

12. Датчик давления подъемного дополнительного заднего моста — 13. Ручной кран выпуска конденсата —

14. Ресивер объемом 30 литров пневматической системы — 15. Датчик давления (давление срабатывания 8 бар) —

16. Мультиплексная электрическая система — 17. Обратный клапан

*

(Оба должны устанавливаться на автомобиль соединителем 1 вниз).
