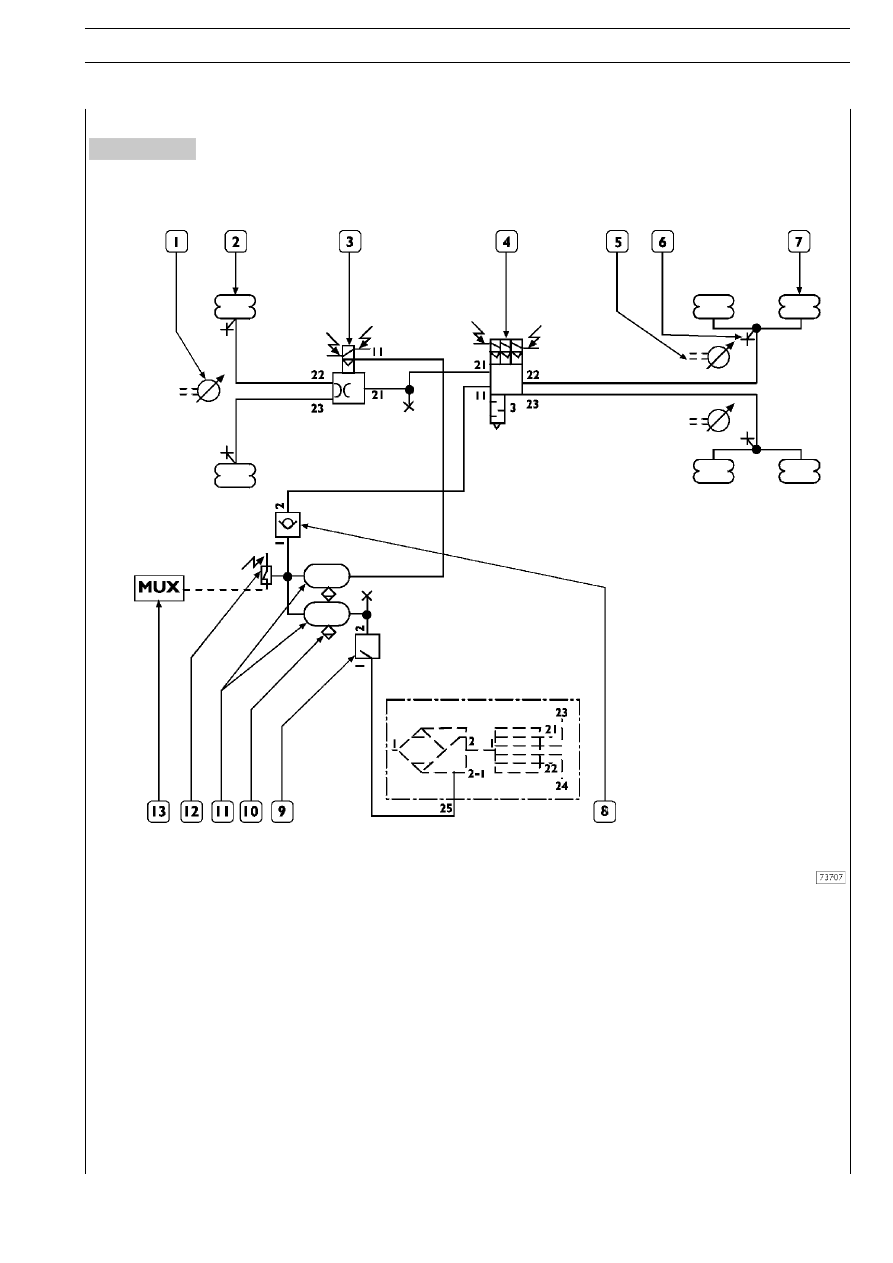

Рисунок 6

Схема пневматической подвески тягачей 4

× 2T/FP/FP$CT/FP$GV

1. Передний датчик уровня — 2. Пневматическая рессора переднего моста —

3. Электропневматический распределитель переднего моста — 4. Электропневматический распределитель заднего моста —

5. Задний датчик уровня — 6. Штуцер контроля давления — 7. Пневматическая рессора заднего моста —

8. Обратный клапан — 9. Разгрузочный клапан с ограниченным возвратом (давление срабатывания 8,5 бар) —

10. Ручной кран выпуска конденсата — 11. Ресиверы объемом 20 литров пневматической системы. —

12. Датчик давления (давление срабатывания 8 бар). — 13. Мультиплексная электрическая система

18

ПОДВЕСКИ

S

TRALIS

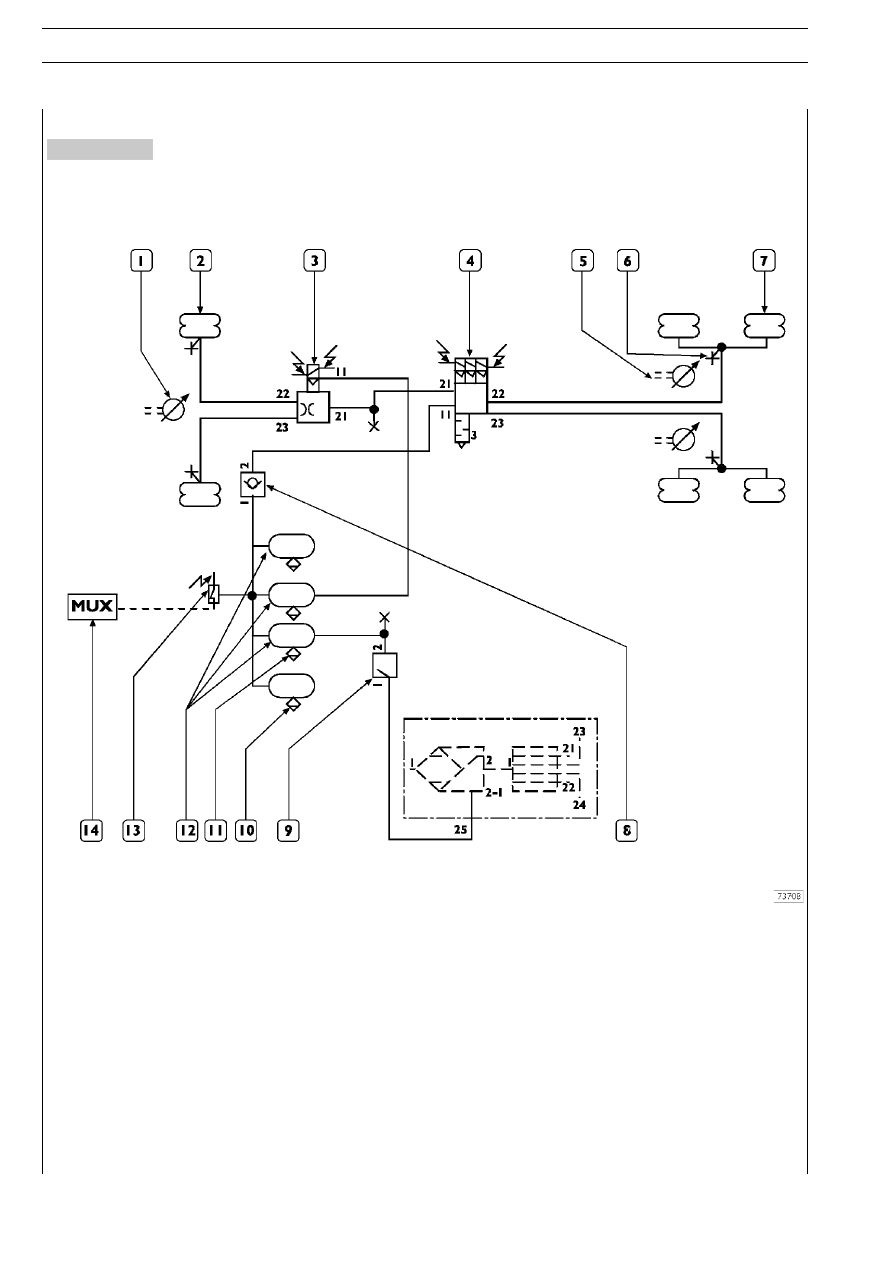

Рисунок 7

Схема пневматической подвески автомобилей 4

× 2FP$CM

1. Передний датчик уровня — 2. Пневматическая рессора переднего моста —

3. Электропневматический распределитель переднего моста — 4. Электропневматический распределитель заднего моста —

5. Задний датчик уровня — 6. Штуцер подключения прибора контроля давления —

7. Пневматическая рессора заднего моста — 8. Обратный клапан —

9. Разгрузочный клапан с ограниченным возвратом (давление срабатывания 8,5 бар) —

10. Кран ручного выпуска конденсата — 11. Ресивер объемом 30 литров пневматической системы —

12. Ресиверы объемом 20 литров пневматической системы — 13. Датчик давления (давление срабатывания 8 бар) —

14. Мультиплексная электрическая система

S

TRALIS

ПОДВЕСКИ

19

Рисунок 8

Схема пневматической подвески автомобилей 6

× 2Y/FP/FS$GV

1. Передний датчик уровня — 2. Пневматическая рессора переднего моста —

3. Электропневматический распределитель переднего моста —

4. Электропневматический распределитель заднего и дополнительного третьего моста —

5. Штуцер подключения прибора контроля давления — 6. Пневматическая рессора заднего моста —

7. Задний датчик уровня — 8. Датчик давления подвески заднего моста —

9. Датчик давления подвески дополнительного заднего моста —

10. Пневматическая рессора дополнительного заднего моста — 11. Обратный клапан —

12. Разгрузочный клапан с ограниченным возвратом (давление срабатывания 8,5 бар) —

13. Ручной кран выпуска конденсата — 14. Ресивер объемом 30 литров пневматической системы —

15. Датчик давления (давление срабатывания 8 бар) — 16. Мультиплексная электрическая система — 17. Обратный клапан

20

ПОДВЕСКИ

S

TRALIS

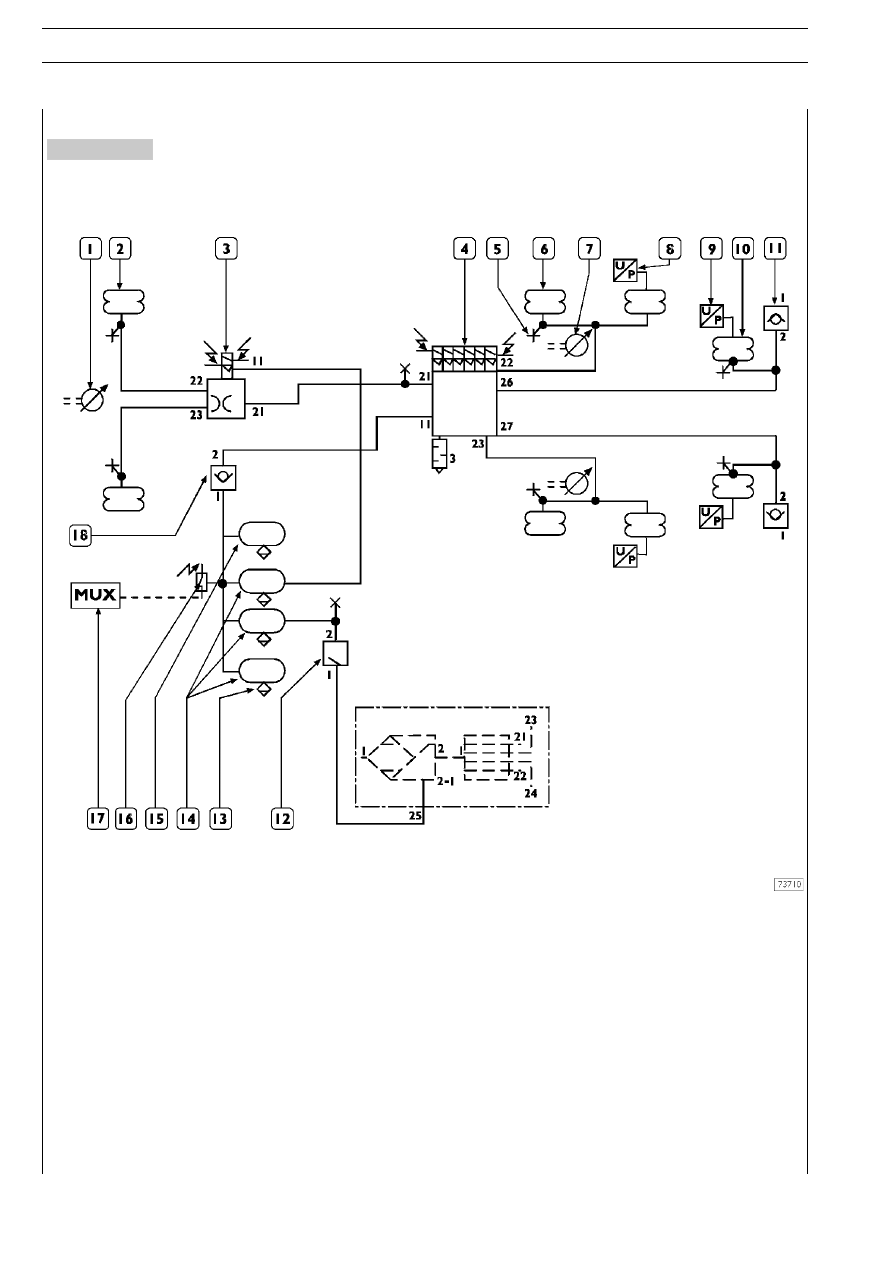

Рисунок 9

Схема пневматической подвески автомобилей 6

× 2Y/FP/FS$CM

1. Передний датчик уровня — 2. Пневматическая рессора переднего моста —

3. Электропневматический распределитель переднего моста —

4. Электропневматический распределитель заднего и дополнительного третьего моста —

5. Штуцер подключения прибора контроля давления — 6. Пневматическая рессора заднего моста —

7. Задний датчик уровня — 8. Датчик давления подвески заднего моста —

9. Датчик давления подвески дополнительного заднего моста —

10. Пневматическая рессора дополнительного заднего моста — 11. Обратный клапан —

12. Разгрузочный клапан с ограниченным возвратом (давление срабатывания 8,5 бар) —

13. Ручной кран выпуска конденсата —14. Ресивер объемом 30 литров пневматической системы —

15. Ресивер объемом 80 литров пневматической системы — 16. Датчик давления (давление срабатывания 8 бар) —

17. Мультиплексная электрическая система — 18. Обратный клапан
