Грузовик Iveco Stralis. Руководство - часть 215

S

TRALIS

ПОДВЕСКИ

21

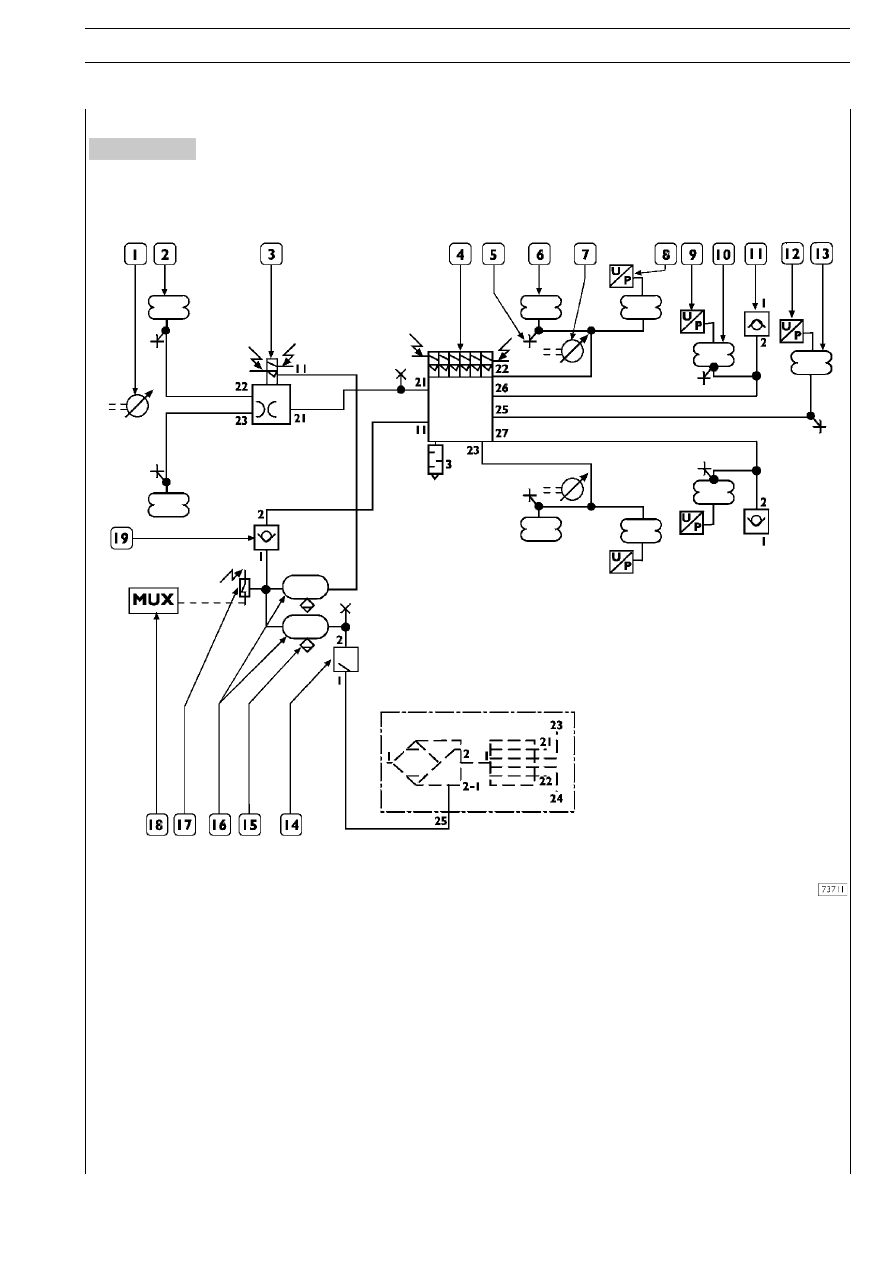

Рисунок 10

Схема пневматической подвески автомобилей 6

× 2Y/FP/FS$GV

1. Передний датчик уровня — 2. Пневматическая рессора переднего моста —

3. Электропневматический распределитель переднего моста —

4. Электропневматический распределитель заднего и дополнительного третьего моста —

5. Штуцер подключения прибора контроля давления — 6. Пневматическая рессора заднего моста —

7. Задний датчик уровня — 8. Датчик давления подвески заднего моста —

9. Датчик давления подвески дополнительного заднего моста —

10. Пневматическая рессора дополнительного заднего моста — 11. Обратный клапан —

12. Датчик давления подъемного устройства дополнительного заднего моста —

13. Пневматическая рессора подъемного дополнительного заднего моста

14. Разгрузочный клапан с ограниченным возвратом (давление срабатывания 8,5 бар) —

15. Ручной кран выпуска конденсата — 16. Ресивер объемом 30 литров пневматической системы —

17. Датчик давления (давление срабатывания 8 бар) — 18. Мультиплексная электрическая система — 19. Обратный клапан

22

ПОДВЕСКИ

S

TRALIS

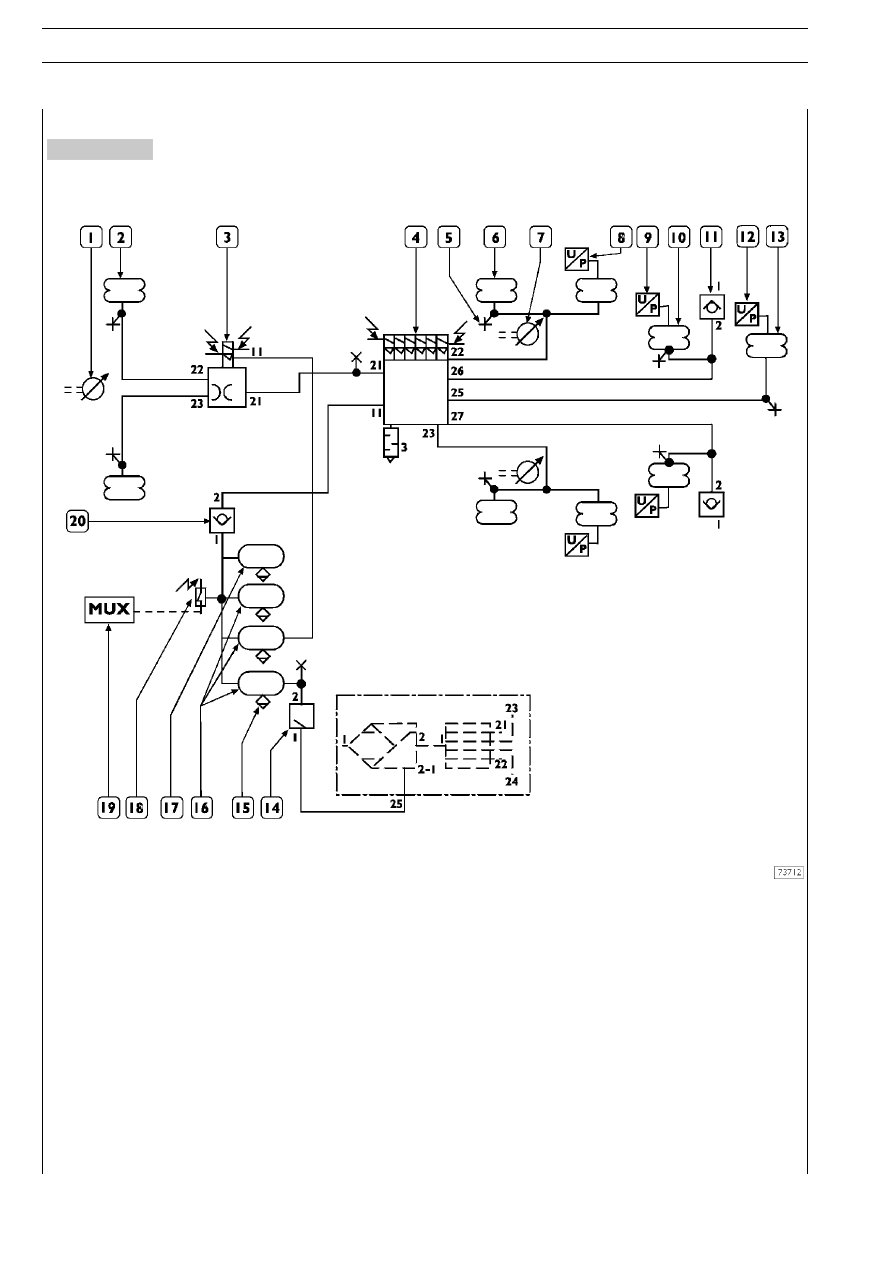

Рисунок 11

Схема пневматической подвески автомобилей 6

× 2Y/FP/FS$CM

1. Передний датчик уровня — 2. Пневматическая рессора переднего моста —

3. Электропневматический распределитель переднего моста —

4. Электропневматический распределитель заднего и дополнительного третьего моста — 5. Штуцер контроля давления —

6. Пневматическая рессора заднего моста — 7. Задний датчик уровня— 8. Датчик давления подвески заднего моста —

9. Датчик давления подвески дополнительного заднего моста —

10. Пневматическая рессора дополнительного заднего моста — 11. Обратный клапан —

12. Датчик давления подъемного устройства дополнительного заднего моста —

13. Пневматическая рессора подъемного дополнительного заднего моста —

14. Разгрузочный клапан с ограниченным возвратом (давление срабатывания 8,5 бар) —

15. Ручной кран выпуска конденсата — 16. Ресивер объемом 30 литров пневматической системы —

17. Ресивер объемом 80 литров пневматической системы — 18. Датчик давления (давление срабатывания 8 бар) —

19. Мультиплексная электрическая система — 20. Обратный клапан

S

TRALIS

ПОДВЕСКИ

23

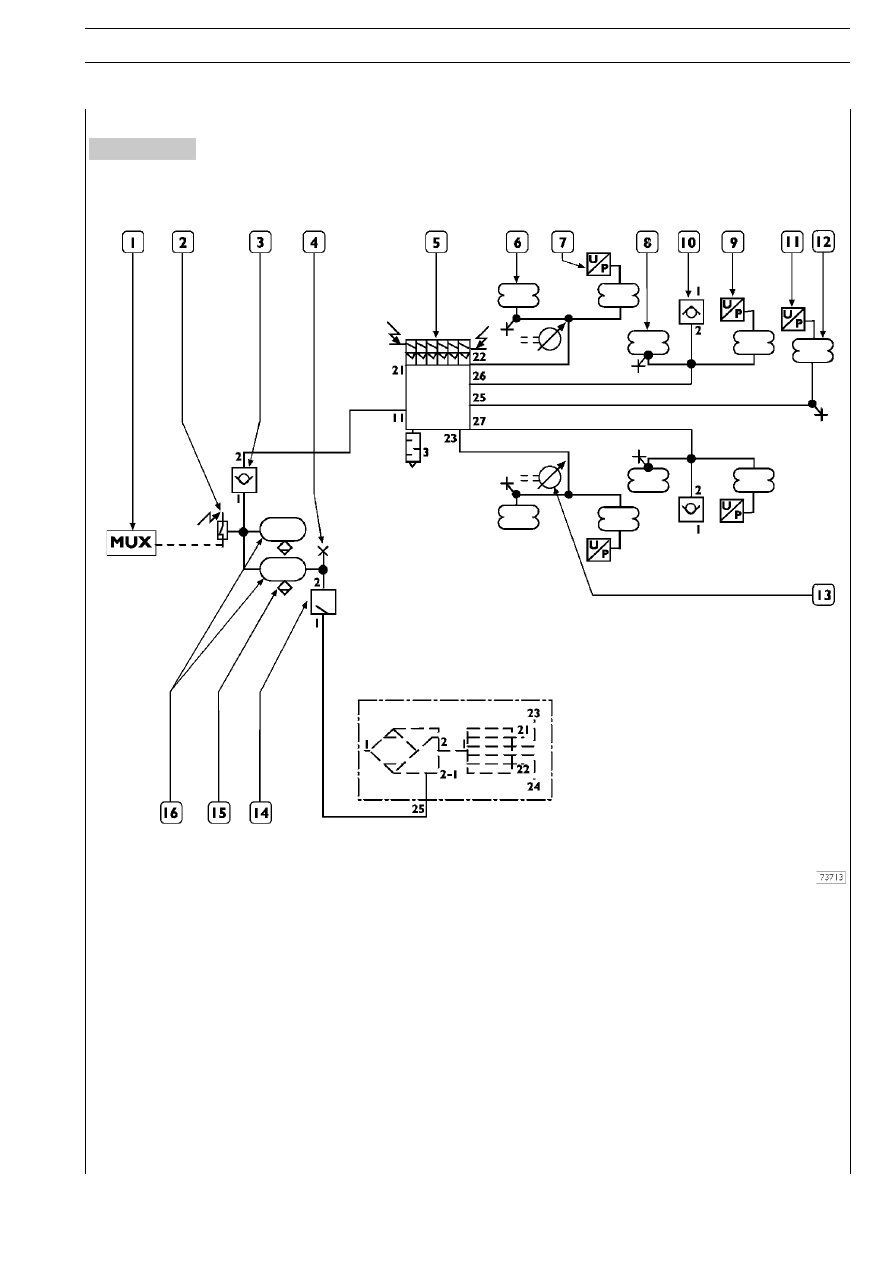

Рисунок 12

Схема задней пневматической подвески автомобилей 6

× 2Y/PT

1. Мультиплексная электрическая система — 2. Датчик давления (давление срабатывания 8 бар) — 3. Обратный клапан —

4. Штуцер подключения прибора контроля давления — 5. Электропневматический распределитель заднего моста —

6. Пневматическая рессора заднего моста — 7. Датчик давления подвески заднего моста —

8. Пневматическая рессора дополнительного заднего моста —

9. Датчик давления подвески дополнительного заднего моста — 10. Обратный клапан* —

11. Датчик давления подъемного устройства дополнительного заднего моста —

12. Пневматическая рессора подъемного дополнительного заднего моста — 13. Датчик уровня —

14. Разгрузочный клапан с ограниченным возвратом —

15. Ручной кран выпуска конденсата — 16. Ресиверы объемом 30 литров пневматической системы

*

(Оба должны устанавливаться на автомобиль соединителем 1 вниз).

24

ПОДВЕСКИ

S

TRALIS

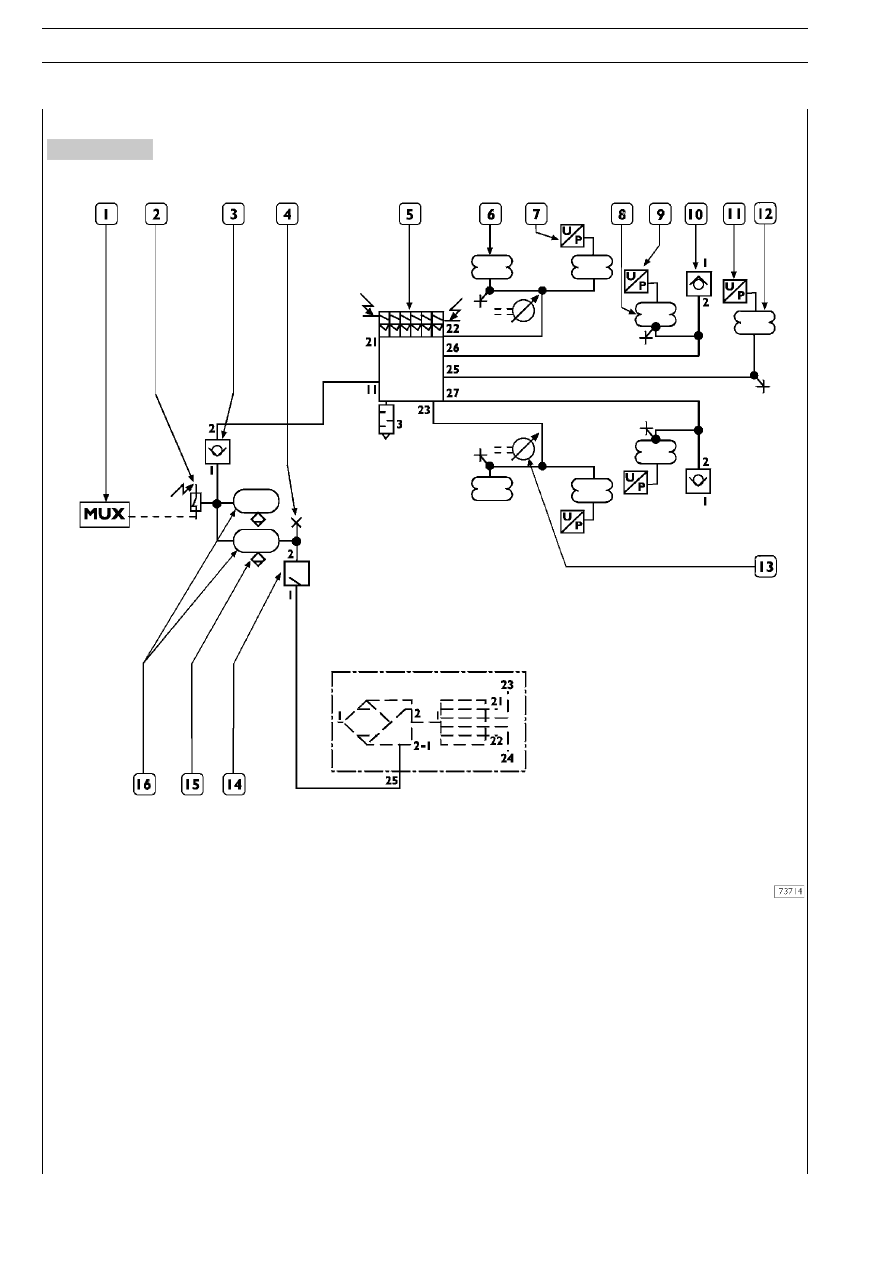

Рисунок 13

Схема задней пневматической подвески автомобилей 6

× 2Y/PS

1. Мультиплексная электрическая система — 2. Датчик давления (давление срабатывания 8 бар) — 3. Обратный клапан —

4. Штуцер подключения прибора контроля давления — 5. Электропневматический распределитель заднего моста —

6. Пневматическая рессора заднего моста — 7. Датчик давления подвески заднего моста —

8. Пневматическая рессора дополнительного заднего моста —

9. Датчик давления подвески дополнительного заднего моста — 10. Обратный клапан* —

11. Датчик давления подъемного устройства дополнительного заднего моста —

12. Пневматическая рессора подъемного дополнительного заднего моста — 13. Датчик уровня —

14. Разгрузочный клапан с ограниченным возвратом (давление срабатывания 8,5 бар) —

15. Ручной кран выпуска конденсата — 16. Ресиверы объемом 30 литров пневматической системы

*

(Оба должны устанавливаться на автомобиль соединителем 1 вниз).
