ДОПОЛНИТЕЛЬНЫЙ УПРАВЛЯЕМЫЙ ЗАДНИЙ МОСТ С ПНЕВМАТИЧЕСКИМ ПОДЪЕМНЫМ УСТРОЙСТВОМ 57080/DI (N 8072)

89

5

ВКЛЮЧЕНИЕ КОНТРОЛЬНОЙ ЛАМПЫ

НИЗКОГО ДАВЛЕНИЯ МАСЛА В

ГИДРАВЛИЧЕСКОМ КОНТУРЕ ТРЕТЬЕГО МОСТА

Проверьте проводку и при необходимости замениO
те датчик.

ДА

ДА

НЕТ

НЕТ

ДА

Низкое давление масла в гидравлическом контуре
третьего моста.

Неполадки в работе датчика давления.

Утечка масла в центрирующем гидроцилиндре.

Замените центрирующий гидроцилиндр.

Долейте масло в контур.

6

ВЫКЛЮЧЕНИЕ КОНТРОЛЬНОЙ ЛАМПЫ НИЗКОГО

ДАВЛЕНИЯ МАСЛА В ГИДРАВЛИЧЕСКОМ КОНТУРЕ

ТРЕТЬЕГО МОСТА ПРИ НАЛИЧИИ НЕИСПРАВНОСТИ

Замените датчик.

ДА

ДА

НЕТ

НЕТ

ДА

Перегорела контрольная лампа
(Воспользуйтесь функцией «проверка ламп»).

Неполадки в работе датчика.

Неполадки в электропроводке.

Проверьте электропроводку, замените неисправO
ные компоненты.

Замените лампу.

90

ДОПОЛНИТЕЛЬНЫЙ УПРАВЛЯЕМЫЙ ЗАДНИЙ МОСТ С ПНЕВМАТИЧЕСКИМ ПОДЪЕМНЫМ УСТРОЙСТВОМ 57080/DI (N 8072)

S

TRALIS

7

ТРЕТИЙ МОСТ НЕ ПОДНИМАЕТСЯ И НЕ
ОПУСКАЕТСЯ; НЕ РАБОТАЕТ ФУНКЦИЯ

ОБЛЕГЧЕНИЯ ТРОГАНИЯ С МЕСТА

Замените пневматическую рессору.

ДА

ДА

НЕТ

НЕТ

ДА

Утечка воздуха или разрыв трубки пневмосистемы.

Повреждена пневматическая рессора подъемного
устройства.

Неисправность механической части.

Замените неисправные детали механической части.

Подтяните или замените вышедшие из строя штуцеры.
Замените поврежденные трубки.

ДА

НЕТ

Неисправность электрооборудования.

❑ Посмотрите список неисправностей в памяти

компьютера.

❑ Проверьте параметры датчиков давления.
❑ Проверьте электропроводку.
❑ Замените неисправные детали.

ДЕТАЛЬ

КРУТЯЩИЙ МОМЕНТ

Н⋅м

(⋅м)

Гайа репления пальца шаровоо шарнира силовоо идроцилиндра и центрирющео

идроцилиндра

300

(30)

Корончатые айи рлевых тя

250

(25)

Гайа болта репления пневматичесой рессоры

92 ±  9

9,2 ± 0,9

Гайа репления ронштейна пневматичесой рессоры  раме шасси.

146,5 ± 14,5

14,7 ± 1,5

Гайа болта репления опоры заднео моста

92 ± 9

9,2 ± 0,9

Гайа болта репления опорной пластины  опоре

92 ± 9

9,2 ± 0,9

МОМЕНТЫ ЗАТЯЖКИ (сопряжение деталей рулевого механизма и подъемного устройства)

S

TRALIS

ДОПОЛНИТЕЛЬНЫЙ УПРАВЛЯЕМЫЙ ЗАДНИЙ МОСТ С ПНЕВМАТИЧЕСКИМ ПОДЪЕМНЫМ УСТРОЙСТВОМ 57080/DI (N 8072)

91

Гидросилитель рля

С замнтым онтром цирляции ZF 8098 со встроенным разрзочным лапаном

Переменное рабочее давление

150 + 15 бар

рль по центр

Передаточное число переменное

масимальный поворот рля

22,2:1

26,2:1

Насос идросилителя

рлевоо правления

Тип

Минимальная частота вращения

об/мин

Масимальная частота вращения

об/мин

Масимальное давление

без разрзочноо лапана)

бар

Производительность (релиремая)

л/мин

ZF

~500

~3500

165

20

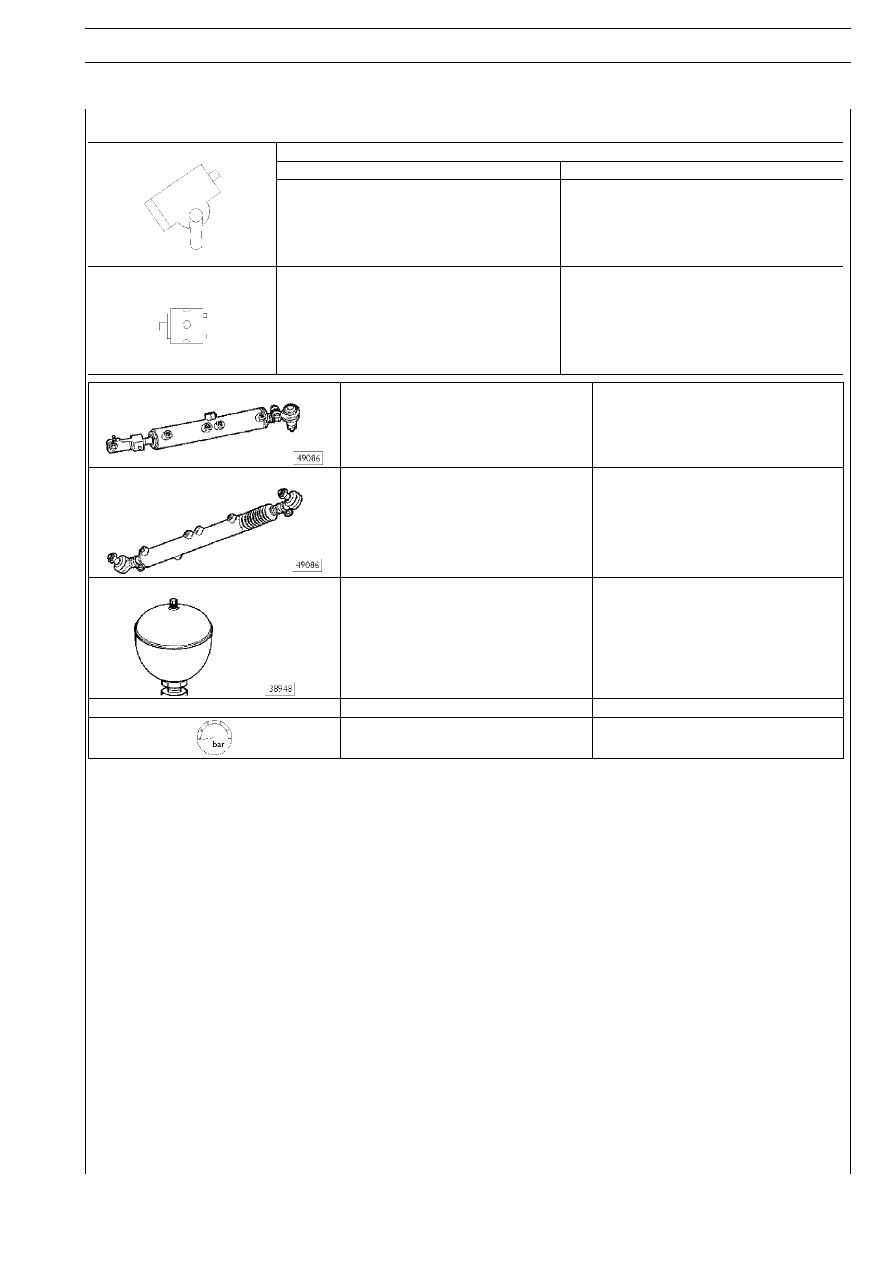

СИЛОВОЙ ГИДРОЦИЛИНДР

Рабочий ход поршня

Расстояние межд прошинами

репления при прямолинейном движении

180 мм

890 ± 1 мм

ЦЕНТРИРУЮЩИЙ ГИДРОЦИЛИНДР

Рабочий ход поршня

Расстояние межд прошинами

репления при прямолинейном движении

180 мм

1000 мм

ГИДРОАККУМУЛЯТОР

Начальное давление азота

8,5 ± 1 бар

Масло Tutela GI/A

Количество

4 – 5 литров

Давление в онтре идросистемы

(при прямолинейном движении)

12 + 1 бар

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Гидравлическая система рулевого механизма и третьего моста

92

ДОПОЛНИТЕЛЬНЫЙ УПРАВЛЯЕМЫЙ ЗАДНИЙ МОСТ С ПНЕВМАТИЧЕСКИМ ПОДЪЕМНЫМ УСТРОЙСТВОМ 57080/DI (N 8072)

S

TRALIS

Рисунок 9

Рисунок 10

Рисунок 11

Рисунок 12

Рисунок 13

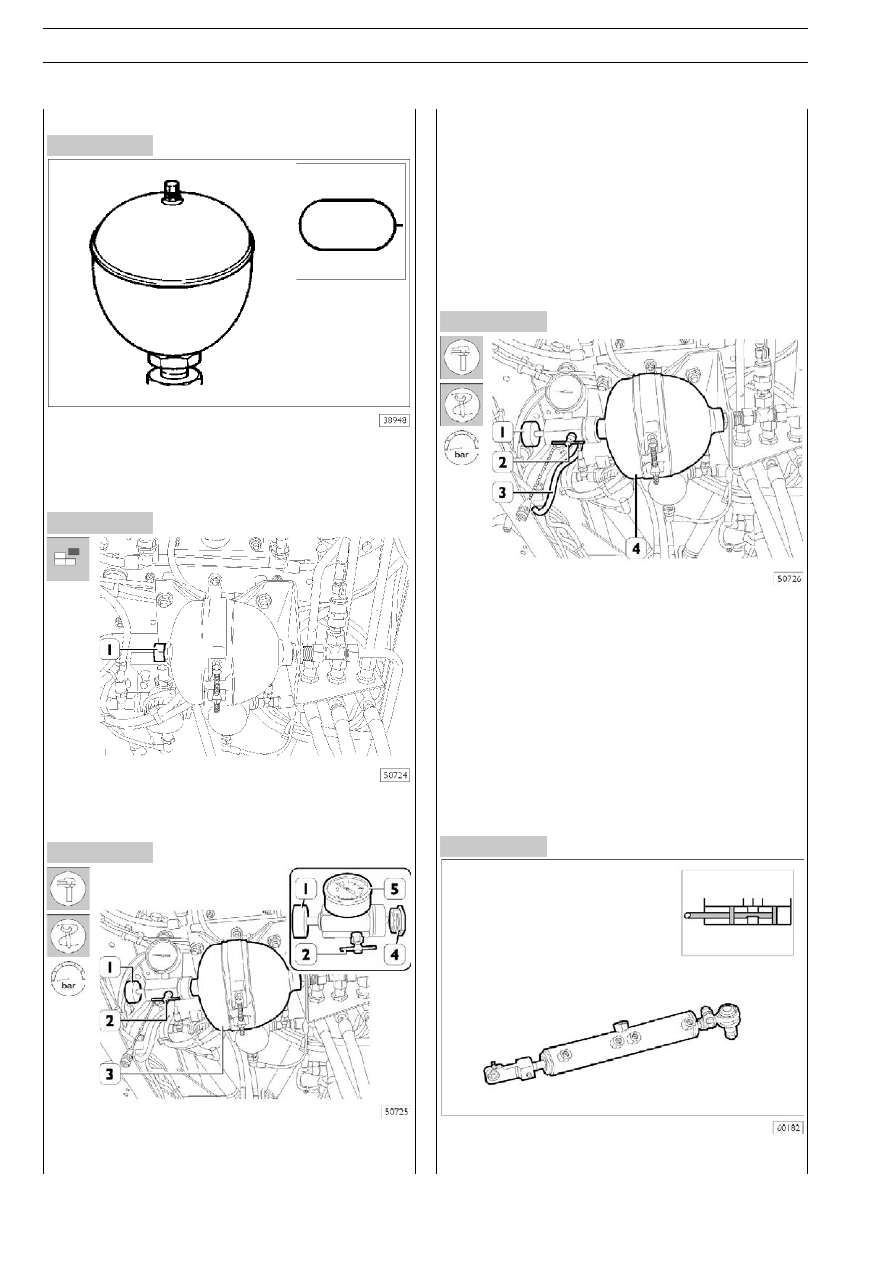

ОСНОВНЫЕ УЗЛЫ ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ

501476

ГИДРОАККУМУЛЯТОР

Данный агрегат обеспечивает гидростатическое давление,
необходимое для удержания колес третьего моста при пряO
молинейном движении.

Проверка давления азота и дозарядка

Снизьте давление масла в контуре, как это описано на
стр. 94, Рис. 18.
Снимите защитную крышку (1).

Установите переходник (4) на приспособление 99366918
(5). Установите приспособление (5) в сборе с переходниO
ком (4) на гидроаккумулятор (3).

Убедитесь, что разгрузочный клапан (2) закрыт.
Откройте клапан проверки и заправки азота на гидроаккуO
муляторе (3), повернув рукоятку (1) и измерьте давление
манометром.
Закройте клапан проверки и заправки.
Снизьте давление в приспособлении (5), открыв клапан (2).

Если значение давления на манометре менее 8,5 бар, приO
соедините приспособление к трубке (3) от баллона с азотом.
Убедившись, что разгрузочный клапан (2) закрыт, откройте
клапан проверки и заправки, повернув рукоятку (1). ОтO
кройте кран баллона с азотом и заправьте гидравлический
аккумулятор (4), пока давление не достигнет 8,5 ± 1 бар.
Заправив аккумулятор, закройте кран баллона с азотом и
клапан проверки и заправки. Откройте разгрузочный клаO
пан (2), чтобы снизить давление в приспособлении.
Отсоедините приспособление и установите пробку и заO
щитную крышку.

501471

СИЛОВОЙ  ГИДРОЦИЛИНДР

Управляет работой центрирующего гидроцилиндра в завиO
симости от угла поворота колес переднего моста.
