S

TRALIS

ДОПОЛНИТЕЛЬНЫЙ УПРАВЛЯЕМЫЙ ЗАДНИЙ МОСТ С ПНЕВМАТИЧЕСКИМ ПОДЪЕМНЫМ УСТРОЙСТВОМ 57080/DI (N 8072)

85

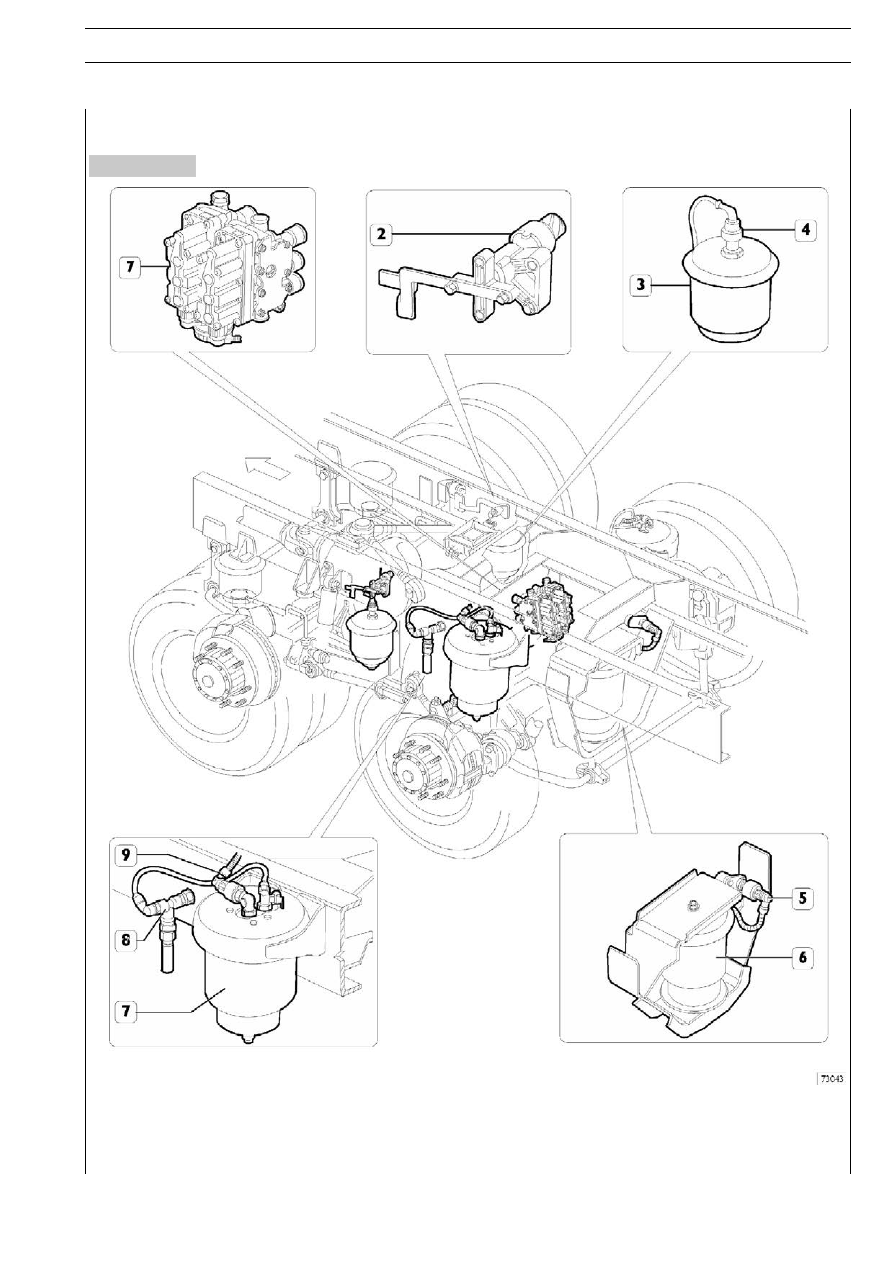

Рисунок 7

АВТОМОБИЛИ С ПНЕВМАТИЧЕСКОЙ ЗАДНЕЙ ПОДВЕСКОЙ И ПНЕВМАТИЧЕСКИМ ПОДЪЕМНЫМ
УСТРОЙСТВОМ
Расположение основных узлов на автомобиле

1. Электропневматический распределитель — 2. Датчик уровня — 3. Пневматическая рессора заднего моста —

4. Датчик давления — 5. Датчик давления — 6. Пневматическая рессора подъемного устройства дополнительного моста —

7. Пневматическая рессора дополнительного моста. — 8. Контрольный клапан — 9. Датчик давления

86

ДОПОЛНИТЕЛЬНЫЙ УПРАВЛЯЕМЫЙ ЗАДНИЙ МОСТ С ПНЕВМАТИЧЕСКИМ ПОДЪЕМНЫМ УСТРОЙСТВОМ 57080/DI (N 8072)

S

TRALIS

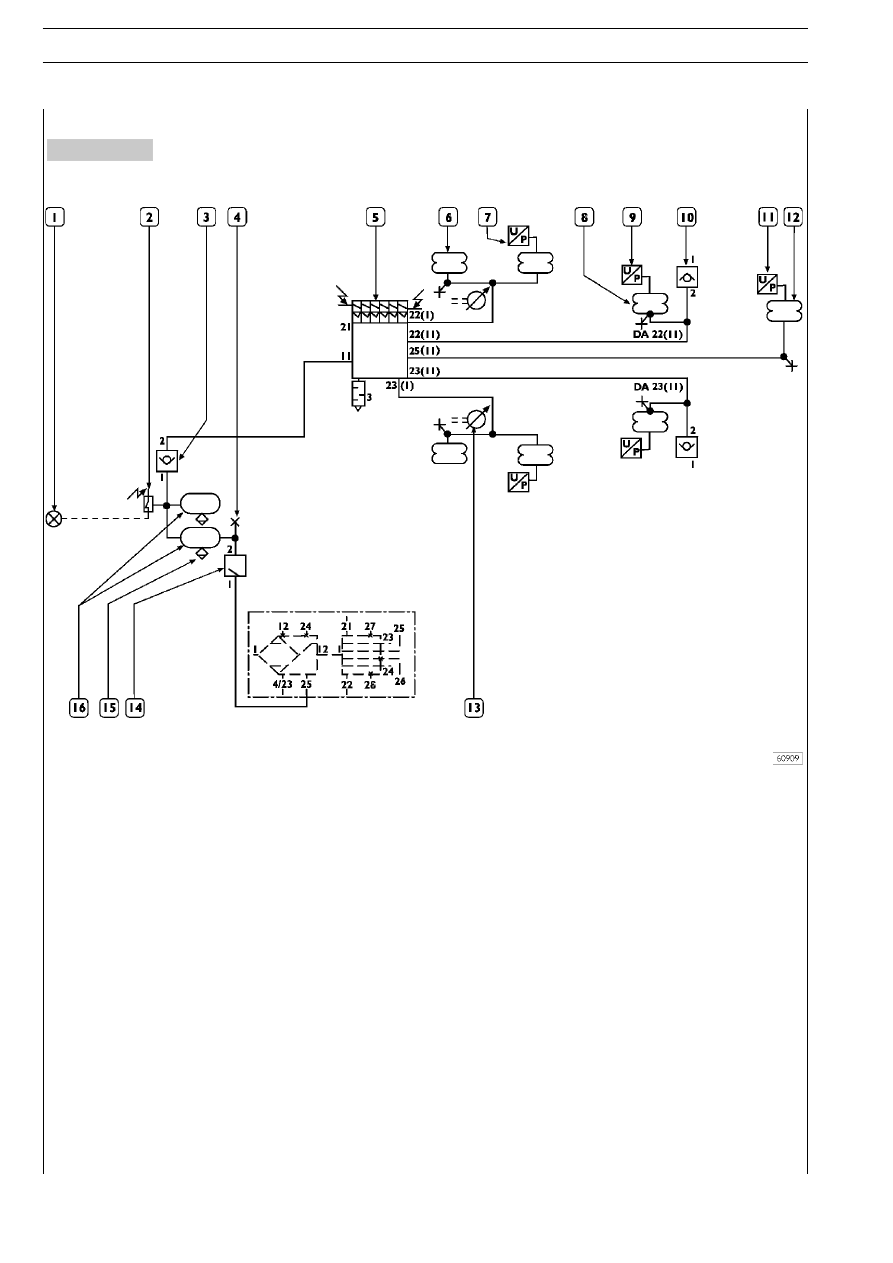

Принципиальная схема пневмосистемы, задние пневматические рессоры и пневматическое
подъемное устройство для дополнительных мостов с односкатными колесами.

Рисунок 8

1. Контрольная лампа (низкое давление в пневматических рессорах) — 2. Датчик давления (давление срабатывания 8 бар) —

3. Контрольный клапан — 4. Штуцер системы управления давлением — 5. Электропневматический распределитель моста —
6. Пневматическая рессора заднего моста — 7. Датчик давления в подвеске моста — 8. Пневматическая рессора дополниO

тельного заднего моста — 9. Датчик давления в подвеске дополнительного заднего моста — 10. Контрольный клапан* —

11. Датчик давления подъемного устройства дополнительного заднего моста — 12. Пневматическая рессора подъемного устO

ройства дополнительного заднего моста — 13. Датчик положения — 14. Управляемый клапан давления —

15. Ручной кран для слива конденсата — 16. Ресивер пневмосистемы емкостью 30 литров.

* Оба клапана должны быть установлены на автомобиле штуцером 1 вниз

S

TRALIS

ДОПОЛНИТЕЛЬНЫЙ УПРАВЛЯЕМЫЙ ЗАДНИЙ МОСТ С ПНЕВМАТИЧЕСКИМ ПОДЪЕМНЫМ УСТРОЙСТВОМ 57080/DI (N 8072)

87

ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

Основные неисправности дополнительного управляемого
заднего моста:
1. Полная или частичная потеря управляемости третьего

моста.

2. Частичная или полная потеря самовыравнивания

третьего моста.

3. Неравномерный износ шин заднего моста.

4. Включение контрольной лампы гидроусилителя рулевоO

го управления.

5. Включение контрольной лампы низкого давления масла

в гидравлическом контуре третьего моста.

6. Выключение контрольной лампы низкого давления масO

ла в гидравлическом контуре третьего моста при налиO
чии неисправности.

7. Третий мост не поднимается и не опускается; не рабоO

тает функция облегчения трогания с места.

2

ЧАСТИЧНАЯ ИЛИ ПОЛНАЯ ПОТЕРЯ

САМОВЫРАВНИВАНИЯ ТРЕТЬЕГО МОСТА

Залейте масло в систему.

ДА

НЕТ

ДА

Воздух в гидравлической системе.

Низкое давление воздуха в гидросистеме.

Удалите воздух из гидравлического контура, долейO
те масло.

1

ПОЛНАЯ ИЛИ ЧАСТИЧНАЯ ПОТЕРЯ

УПРАВЛЯЕМОСТИ ТРЕТЬЕГО МОСТА

Подтяните или замените вышедшие из строя штуцеры.
Замените поврежденные трубки.

ДА

ДА

НЕТ

НЕТ

ДА

Неисправность механических деталей.
(Визуальный осмотр).

Утечка воздуха или разрыв трубки пневмосистемы.

Утечка масла в центрирующем гидроцилиндре.

Замените гидроцилиндр.

Отремонтируйте или замените вышедшие из строя
механические детали.

ДА

НЕТ

Утечка масла в силовом гидроцилиндре.

Замените гидроцилиндр.

88

ДОПОЛНИТЕЛЬНЫЙ УПРАВЛЯЕМЫЙ ЗАДНИЙ МОСТ С ПНЕВМАТИЧЕСКИМ ПОДЪЕМНЫМ УСТРОЙСТВОМ 57080/DI (N 8072)

S

TRALIS

При необходимости отрегулируйте.

ДА

ДА

НЕТ

НЕТ

ДА

Низкое давление азота в гидроаккумуляторе.

Неправильная регулировка центрирующего гидроO
цилиндра.

Утечка масла в центрирующем гидроцилиндре.

Замените гидроцилиндр.

Заправьте азот.

ДА

НЕТ

Утечка масла в силовом гидроцилиндре.

Замените гидроцилиндр.

4

ВКЛЮЧЕНИЕ КОНТРОЛЬНОЙ ЛАМПЫ

ГИДРОУСИЛИТЕЛЯ РУЛЕВОГО УПРАВЛЕНИЯ

Проверьте проводку и при необходимости замениO
те датчик.

ДА

ДА

НЕТ

НЕТ

ДА

Низкое давление масла в гидравлическом контуре
третьего моста.

Неполадки в работе датчика.

Утечка масла в центрирующем гидроцилиндре.

Замените гидроцилиндр.

Долейте масло в контур.

3

НЕРАВНОМЕРНЫЙ ИЗНОС ШИН

ТРЕТЬЕГО МОСТА

ДА

Неправильная регулировка углов установки колес
третьего моста.

Отрегулируйте углы установки колес.
