КОРОБКИ ОТБОРА МОЩНОСТИ

185

Редакция — Апрель 2002 г.

Коробки отбора мощности

Страница

КОРОБКИ ОТБОРА МОЩНОСТИ ZF . . . . . . . . . . .

187

ТЕХНИЧЕСКИЕ  ХАРАКТЕРИСТИКИ . . . . . . . . . . . . . .

187

КОРОБКИ ОТБОРА МОЩНОСТИ HIDROCAR . . .

193

ТЕХНИЧЕСКИЕ  ХАРАКТЕРИСТИКИ . . . . . . . . . . . . . .

193

Коробки отбора мощности устанавливаются
на автомобилях по заказу.

186

КОРОБКИ ОТБОРА МОЩНОСТИ

S

TRALIS

Редакция — Апрель 2002 г.

S

TRALIS

КОРОБКИ ОТБОРА МОЩНОСТИ

187

Редакция — Апрель 2002 г.

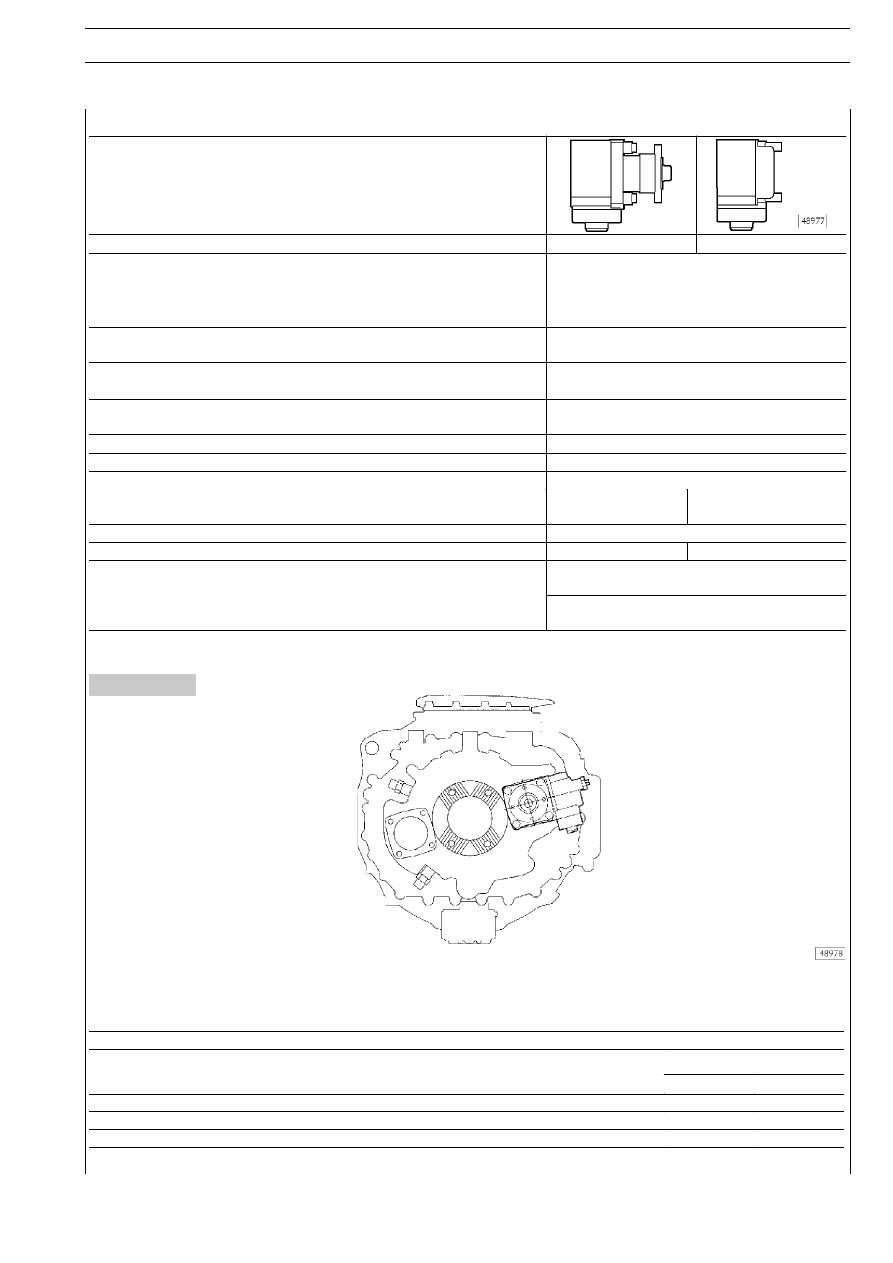

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

КОРОБКИ ОТБОРА МОЩНОСТИ

ТИП ZF

N7I/IB

N7I/IC

Соотношение частоты вращения на выходе коробки отбора мощности и
частоты вращения двигателя
❑

EUROTRONIC AUTOMATED 12 AS 2301 - ZF 16 S 181/221

0,71

❑

EUROTRONIC AUTOMATED 16 AS 260 1

0,76

Соотношение частоты вращения на выходе и частоты вращения на входе
êоробêи отбора мощности

1

Номинальный êрóтящий момент на выходе êоробêи отбора мощности при
1500 об/мин

Н⋅м

1000

Ресóрс при номинальном êрóтящем моменте и 1500 об/мин
на выходе

моточасы

500

Маêсимальный êрóтящий момент на êоробêе передач

Н⋅м

1000

Направление вращения

по направлению вращения двиãателя

задний

Тип выхода (относительно направления движения автомобиля)

с фланцем

с подêлючением

ãидронасоса

Привод

пневматичесêий

Наãрóзêа на центр тяжести

Н

68,5

45

Место óстановêи

на вторичном валó с задней стороны êоробêи

передач

ZF 16 S 181 -221

- êоробêа передач

EUROTRONIC AUTOMATED

PTO = КОРОБКА ОТБОРА МОЩНОСТИ – IT = ТОРМОЗ-ЗАМЕДЛИТЕЛЬ INTARDER

Рисунок 1

СХЕМА УСТАНОВКИ КОРОБКИ ОТБОРА МОЩНОСТИ НА КП EUROTRONIC AUTOMATED

КРУТЯЩИЕ МОМЕНТЫ ЗАТЯЖКИ РЕЗЬБОВЫХ СОЕДИНЕНИЙ
ДЕТАЛЬ

КРУТЯЩИЙ МОМЕНТ

Н⋅м

êãм

Шпильêи М12 êрепления êоробêи отбора мощности

20

2

Гайêи М12 êрепления êоробêи отбора мощности и масляноãо насоса

79

7,9

Гайêи M12 êрепления масляноãо насоса (тольêо N71/IC без ролиêовоãо подшипниêа)

46

4,6

188

КОРОБКИ ОТБОРА МОЩНОСТИ

S

TRALIS

Редакция — Апрель 2002 г.

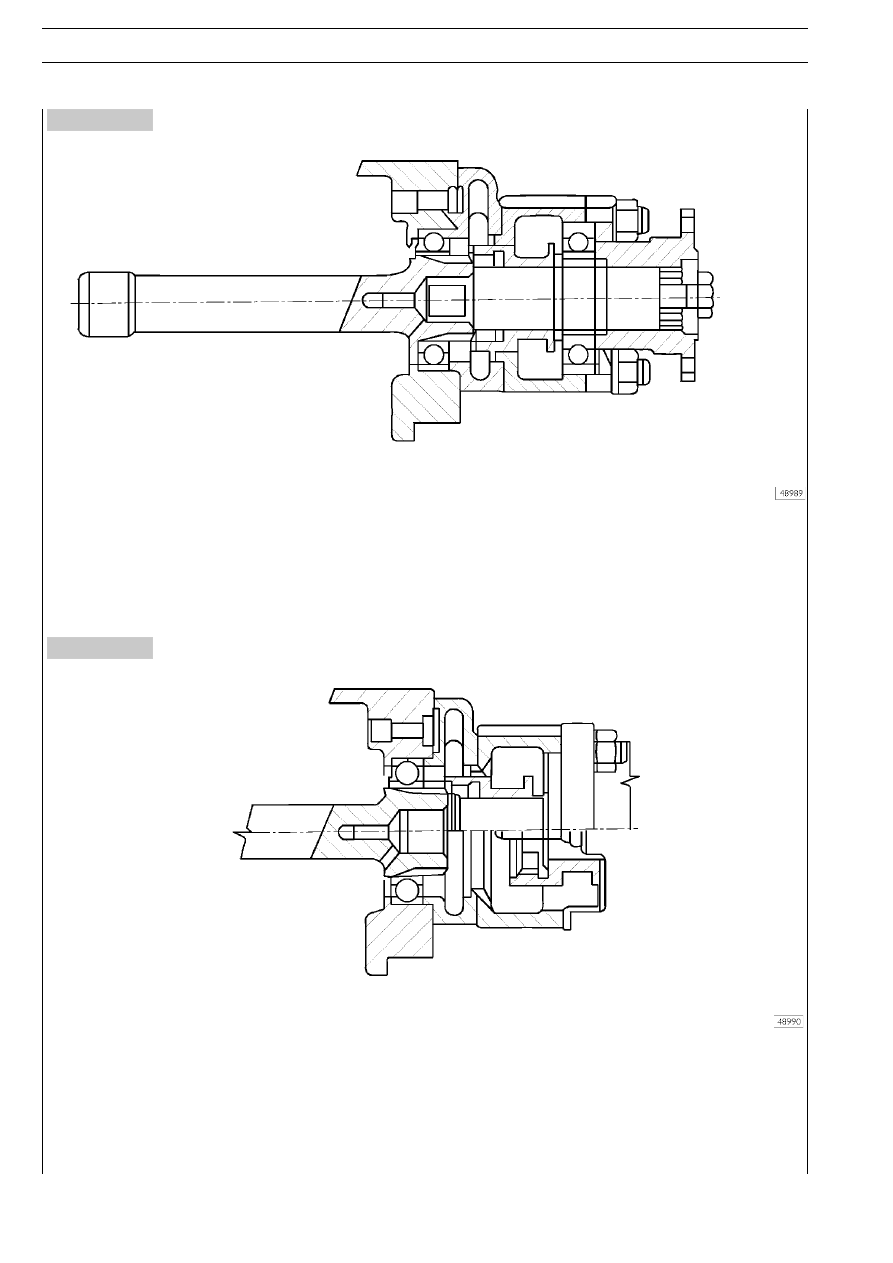

Рисунок 2

Рисунок 3

КОРОБКА ОТБОРА МОЩНОСТИ N71/1В. ВИД В РАЗРЕЗЕ

КОРОБКА ОТБОРА МОЩНОСТИ N71/1С. ВИД В РАЗРЕЗЕ
