Грузовик Iveco Stralis. Руководство - часть 118

S

TRALIS

КОРОБКА ПЕРЕДАЧ E

URO

T

RONIC

 A

UTOMATED

 С ТОРМОЗОМЗАМЕДЛИТЕЛЕМ INTARDER

181

Испр. — апрель 2002 г.

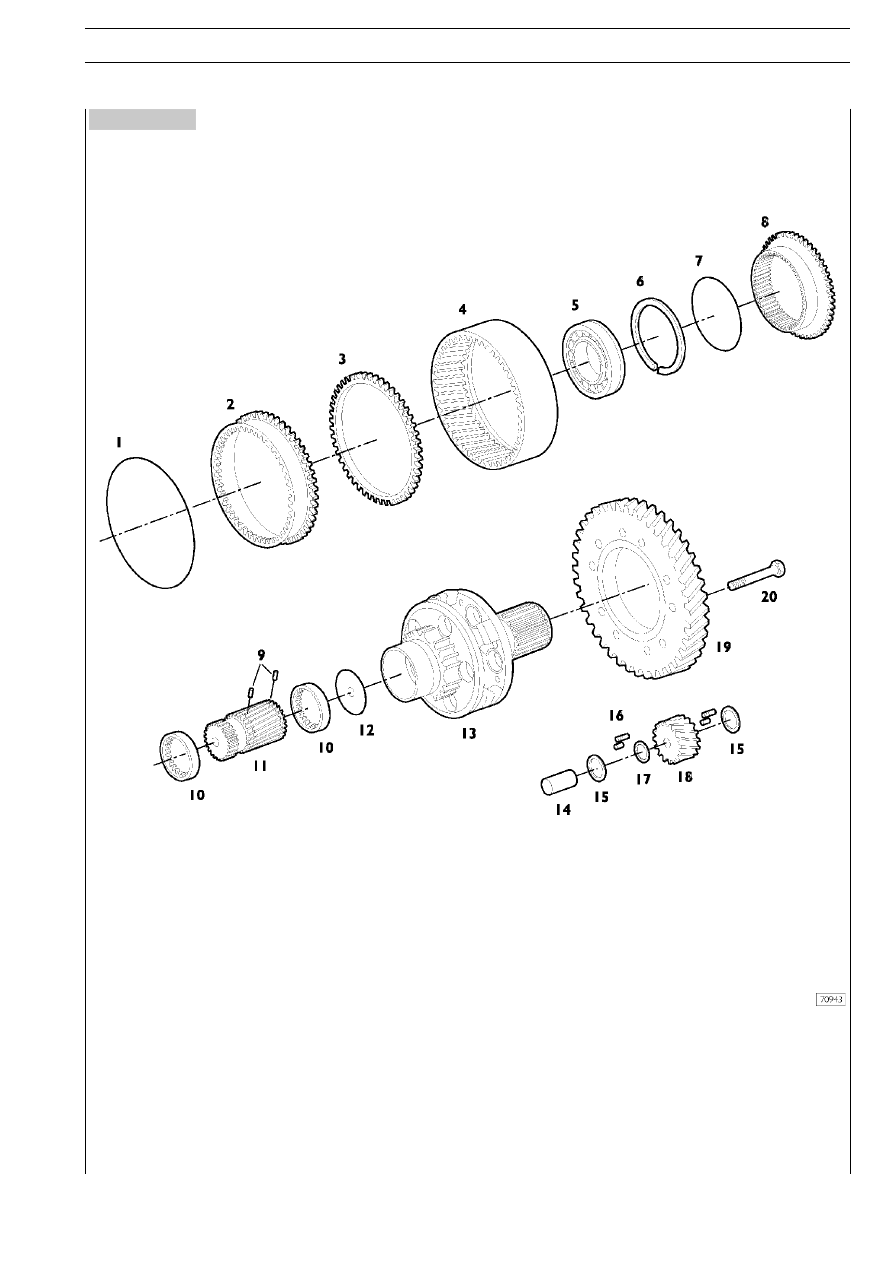

Рисунок 35

ПЛАНЕТАРНЫЙ РЕДУКТОР

1. Стопорное кольцо — 2. Кольцо с наружным зубчатым венцом — 3. Зубчатое кольцо — 4. Муфта с внутренним зубчатым

венцом — 5. Подшипник — 6. Стопорное кольцо — 7. Стопорное кольцо — 8. Соединительная муфта — 9. Штифты —

10. Муфта — 11. Зубчатый вал — 12. Диск — 13. Вал планетарного редуктора — 14. Палец —

15. Маслоотражательное кольцо — 16. Ролики — 17. Маслоотражательное кольцо — 18. Шестернисателлиты. —

19. Шестерня — 20. Болт.

182

КОРОБКА ПЕРЕДАЧ E

URO

T

RONIC

 A

UTOMATED

 С ТОРМОЗОМЗАМЕДЛИТЕЛЕМ INTARDER

S

TRALIS

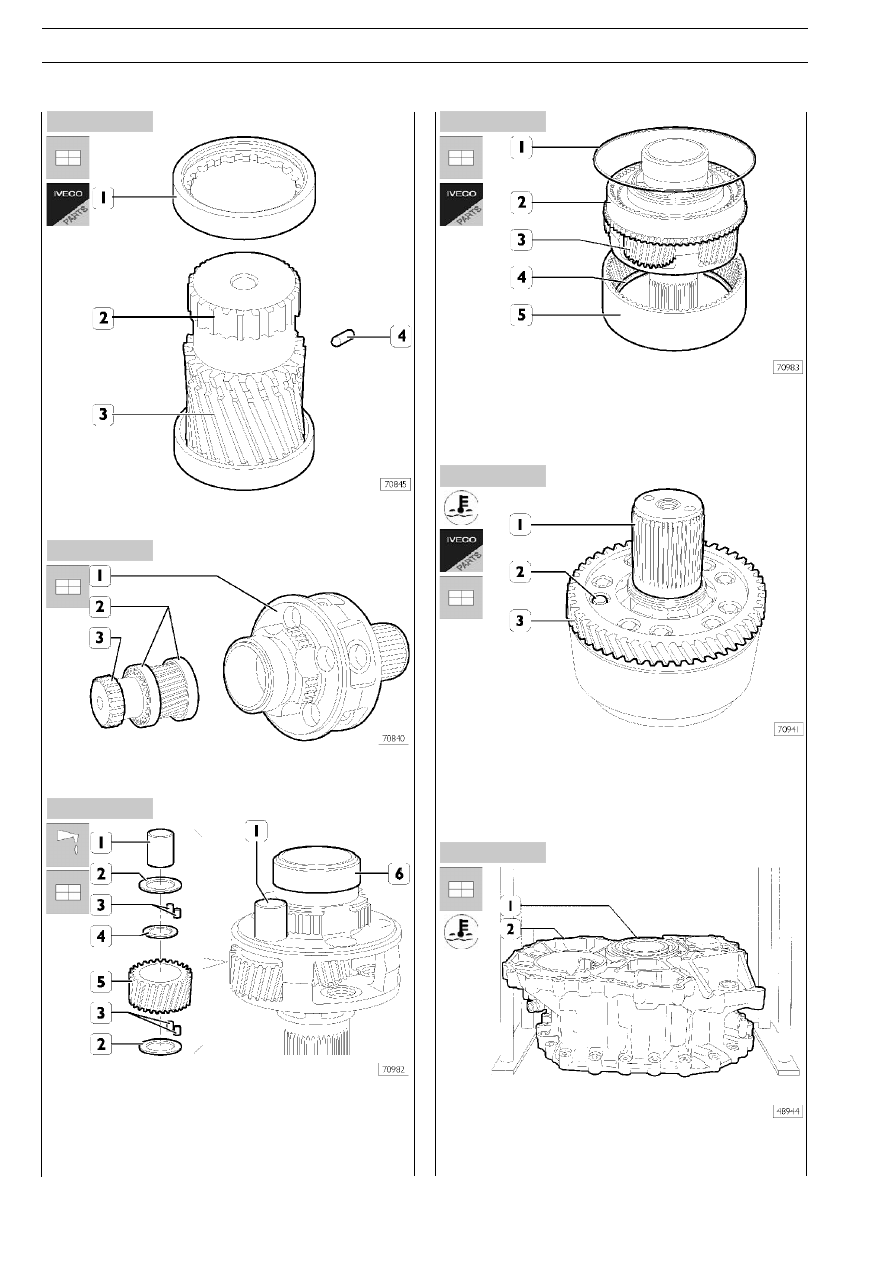

Рисунок 36

Рисунок 37

Рисунок 38

Рисунок 39

Рисунок 40

Рисунок 41

Напрессуйте на зубчатый вал (2) муфты (1 и 3), затем уста
новите штифт (4).

Установите внутрь вала планетарного редуктора (1) зубча
тый вал (3) в сборе с муфтами (2).

Смажьте консистентной смазкой отверстие сателлита (5), ус
тановите ролики (3) и маслоотражательные кольца (2 и 4).

Установите сателлиты (5) внутрь вала планетарного редук
тора (6), зафиксировав их пальцами (1).

Установите на вал планетарного редуктора (3): муфту с внут
ренним зубчатым венцом (5) в сборе с зубчатым кольцом (4),
а также кольцо с наружным зубчатым венцом (2). Зафикси
руйте их относительно друг друга стопорным кольцом (1).

Нагрейте шестерню (3) до 120°C...130°С и установите ее
на вал планетарного редуктора (1).

Заверните болты (2) и затяните их заданным крутящим мо
ментом.

Нагрейте гнездо подшипника (1) заднего картера (2) КП до
90°С, затем установите подшипник (1).

S

TRALIS

КОРОБКА ПЕРЕДАЧ E

URO

T

RONIC

 A

UTOMATED

 С ТОРМОЗОМЗАМЕДЛИТЕЛЕМ INTARDER

183

Испр. — апрель 2002 г.

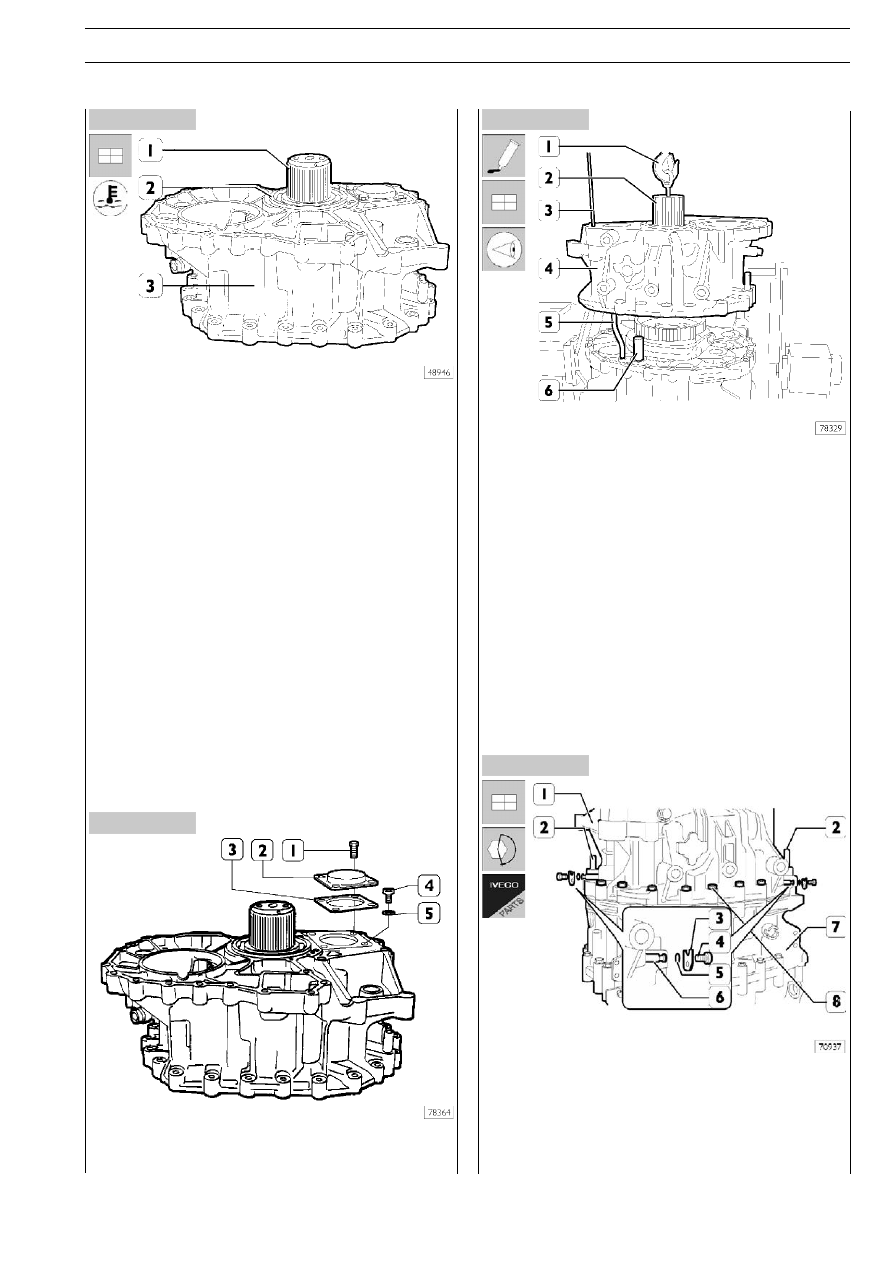

Установите вал планетарного редуктора (1) на соответст
вующую подставку. Нагрейте внутреннее кольцо подшипни
ка (2) до температуры порядка 100°C и напрессуйте его
вместе с задним картером (3) КП на вал планетарного ре
дуктора (1).

Рисунок 42

Рисунок 43

Отверните болты (1), снимите крышку (2) и прокладку (3).
Отверните болт (4) и снимите уплотняющую шайбу (5).

Нанесите на контактную поверхность центрального карте
ра (7) герметик IVECO 1905685. Заверните в вал (2) рым
болт 99366811(1).

С помощью тросов и тали поднимите задний картер (4) и
установите его соосно центральному картеру (7).

В отверстие для болта (4, рис. 43) и в трубку подачи масла
(5) установите направляющий шток (3) соответствующего
диаметра, чтобы обеспечить их соосность при установке
заднего картера (4).

При опускании заднего картера (4) проследите, чтобы шток
(6), вал планетарного редуктора и трубка подачи масла (5)
установились в свои посадочные гнезда.

Рисунок 44

Рисунок 45

Заверните, не затягивая, болты (8), вставьте центровочные
штифты (2) и затяните болты (8) заданным крутящим момен
том.

Установите пальцы (6) шарнира вилки с новыми уплотни
тельными шайбами (5), затем затяните болты (4) крепежных
пластин заданным крутящим моментом.

184

КОРОБКА ПЕРЕДАЧ E

URO

T

RONIC

 A

UTOMATED

 С ТОРМОЗОМЗАМЕДЛИТЕЛЕМ INTARDER

S

TRALIS

Испр. — апрель 2002 г.

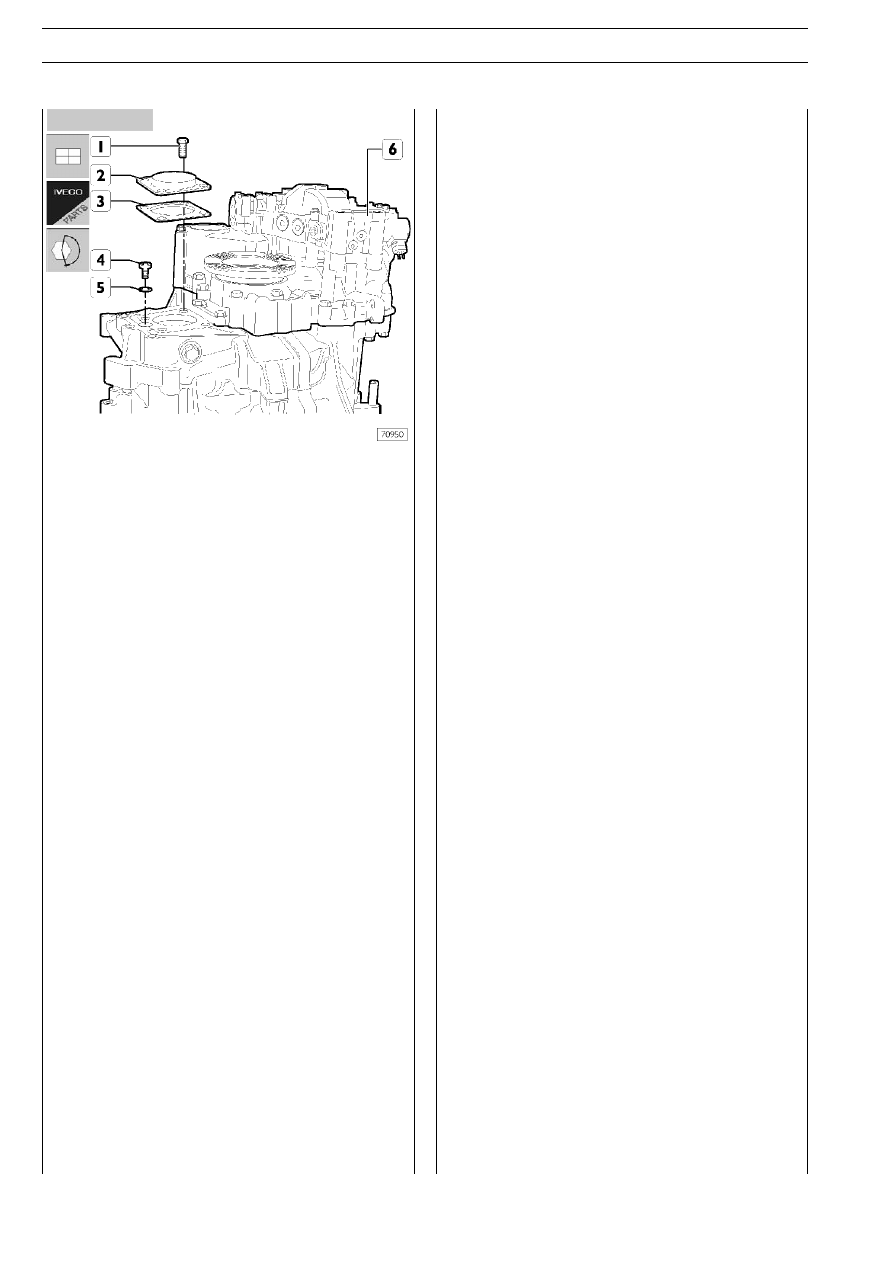

Рисунок 46

Заверните болт (4) c новой уплотняющей шайбой (5) и за
тяните его заданным крутящим моментом.

Установите крышку (2) с новой прокладкой (3) и затяните
заданным крутящим моментом болты крепления (1).

Установите тормоззамедлитель (6), как это описано в со
ответствующем разделе.
