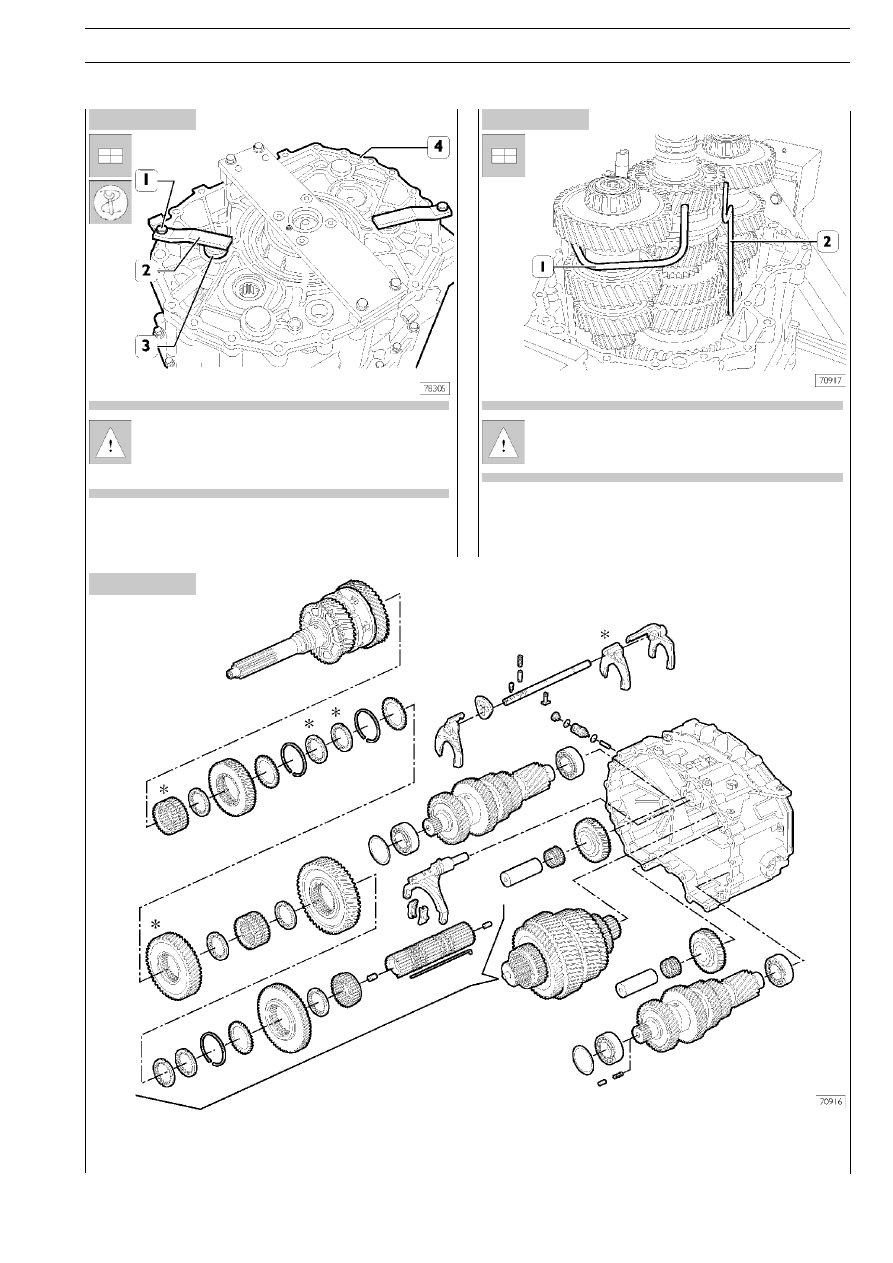

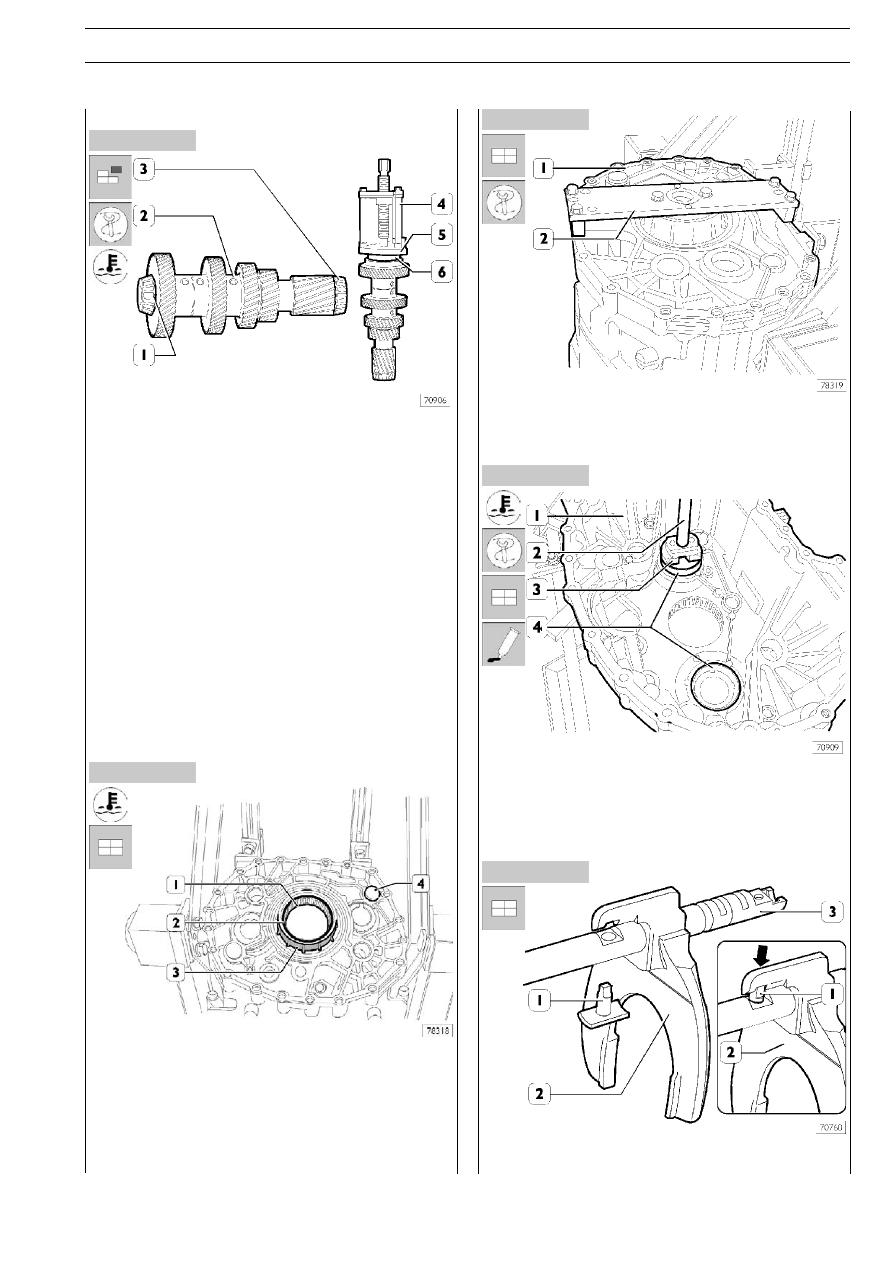

Рисунок 107

Рисунок 108

Рисунок 109

Рисунок 110

Рисунок 111

Вторичные валы
Разборка — сборка

Выпрессуйте внутренние кольца (1 и 3) роликовых подшип;
ников вторичного вала (2) с помощью съемника 99347100
(4), проставок 99347132 (6) и пластины 99345057 (5).

При установке колец (1 и 3) на вал (2) их следует предва;
рительно нагреть до 120°C.

Сборка центрального картера КП

Нагрейте гнездо (3) цилиндрического роликового подшип;
ника (1) приблизительно до 90°C, установите подшипник и
зафиксируйте его в центральном картере стопорным коль;
цом (2).

Установите на место центровочные штифты (4), если они
были сняты, нагрев их посадочные места в картере прибли;
зительно до 90°С.

Установите на центральный картер КП (1) пластину
99370153 (2).

Изнутри картера (1) нагрейте приблизительно до 90°С по;
садочные места колец (4) подшипников вторичных валов. С
помощью оправки 99370092 (3) и рукоятки 99370007 (2)
запрессуйте кольца (4) подшипников в картер.

Установите в центральном картере КП шестерни заднего
хода (1) в сборе с роликовыми подшипниками (2).

158

КОРОБКИ ПЕРЕДАЧ E

URO

 T

RONIC

 A

UTOMATED

S

TRALIS

Испр. — апрель 2002 г.

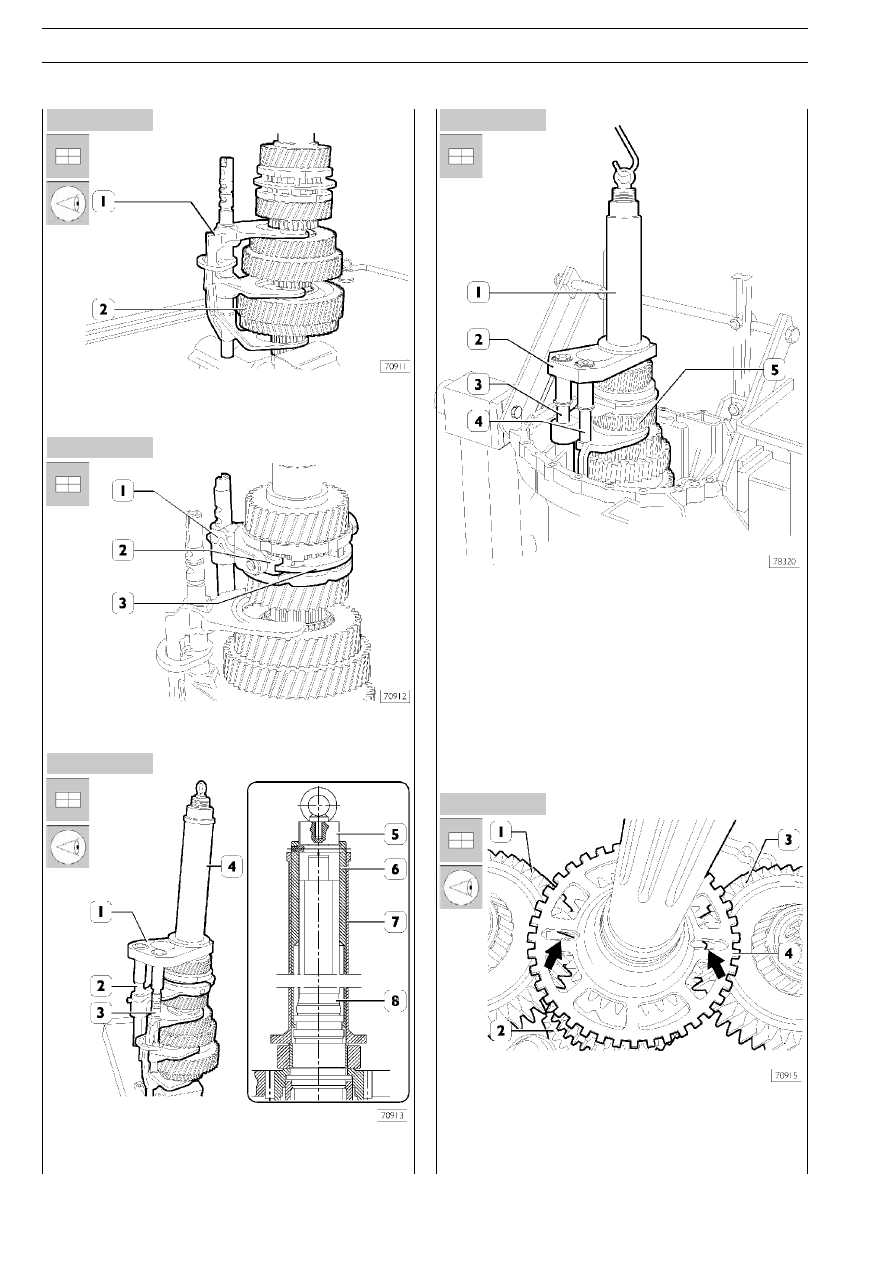

Рисунок 112

Рисунок 113

Рисунок 114

Рисунок 115

Рисунок 116

Установите на первичный вал (2) узел вилок (1). Убедитесь в
том, что все вилки находятся точно напротив соответствую;
щих муфт включения передач.

Установите вилку (1) включения делителя, причем ползуны
(2) должны совместиться с зубчатым кольцом (3).

Установите на ведущий вал (8) приспособление 99360527
(1) и штоки (2 и 3). Затем установите на ведущий вал (8)
детали (5;6;7) приспособления 99360526 (4).

Зафиксируйте приспособление 99360526 (1) и с помощью
строп тали установите в картер КП первичный вал (5). Убе;
дитесь в том, что вал (5) вместе со штоками (3 и 4) правиль;
но установлен в посадочные места.

Отсоедините приспособления 99360526 (1) и 99360527 (2).

Установите вторичные валы (1 и 3) и соедините их с шес;
терней первичного вала (2) так, чтобы выбитые на них метки
были расположены, как показано на рисунке. Для проверки
правильности положения в задающем (фоническом) колесе
(4) предусмотрены специальные отверстия (

→).

S

TRALIS

КОРОБКИ ПЕРЕДАЧ E

URO

 T

RONIC

 A

UTOMATED

159

Испр. — апрель 2002 г.

Рисунок 119

Рисунок 117

Рисунок 118

Для выполнения описанных ниже операций необхо;
димо установить КП в положение, указанное на
рис. 118, что позволяет избежать выпадения шес;
терен передачи заднего хода.

Вставьте в центральный картер (4) и в шестерни задней пе;
редачи (1, рис. 112) оси (3). Зафиксируйте оси (3) в карте;
ре (4) скобками (2) 99370153 при помощи болтов (1).

Если передачи не включены, валы должны провора;
чиваться свободно. Если это не так, значит метки
(см. рисунок 116) неправильно установлены.

Установите трубки подачи масла (1 и 2).

ЦЕНТРАЛЬНЫЙ КАРТЕР КП

* Только для КП 16 AS 2601

160

КОРОБКИ ПЕРЕДАЧ E

URO

 T

RONIC

 A

UTOMATED

S

TRALIS

Испр. — апрель 2002 г.

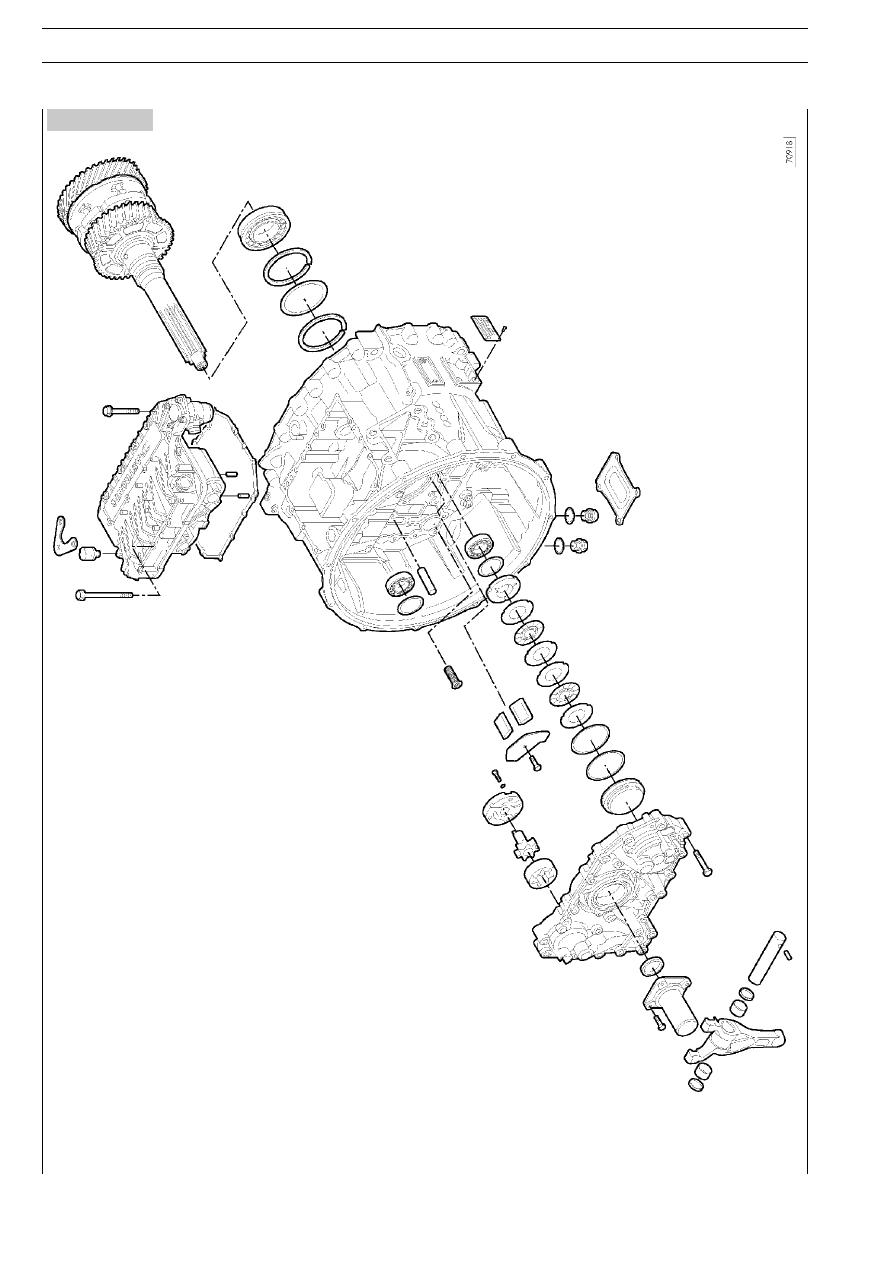

Рисунок 120

Сборка переднего картера КП

ДЕТ

АЛИ ПЕРЕДНЕГО КАРТЕР

А КП
