Рисунок 77

Рисунок 78

Рисунок 79

Рисунок 80

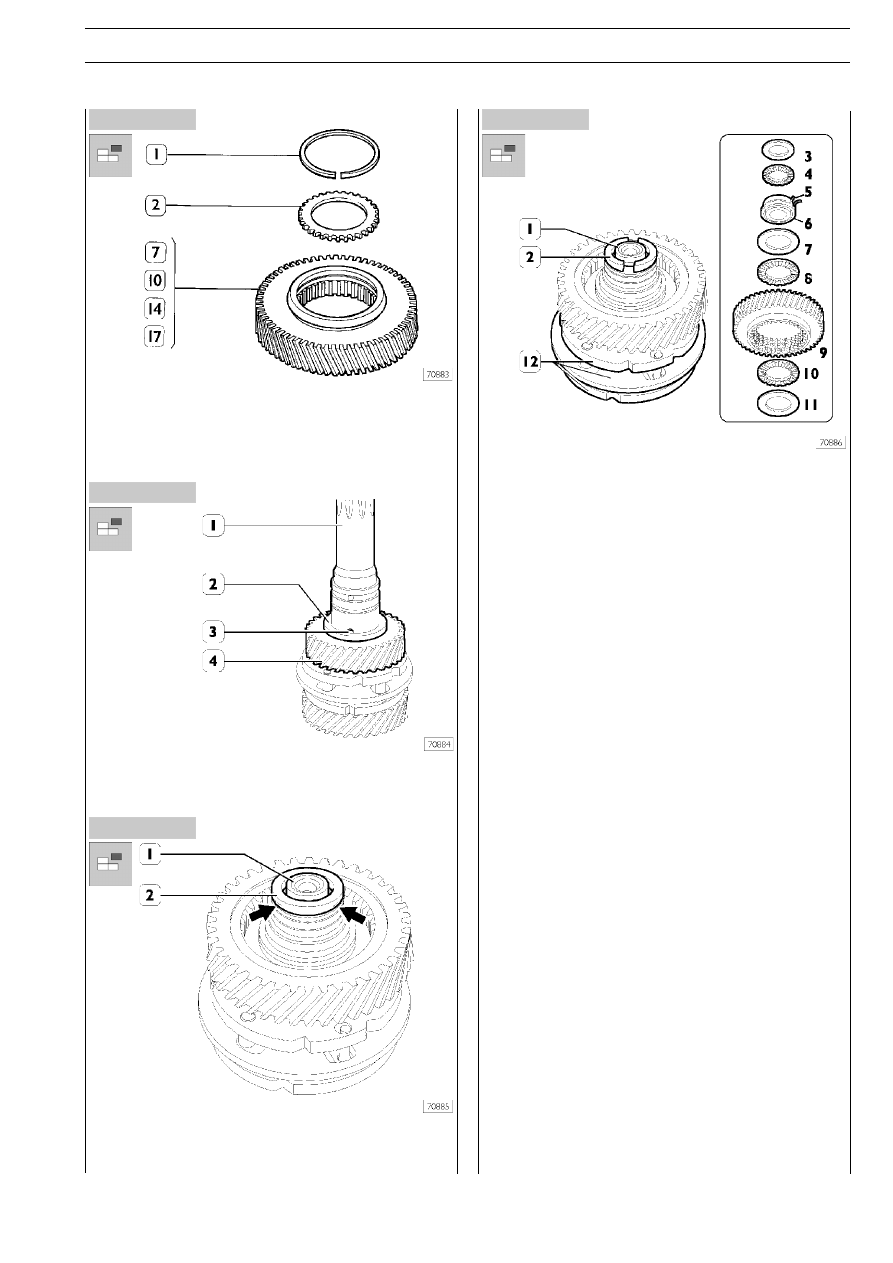

При необходимости снимите с шестерен (7;10;14;17, ри;
сунок 76) стопорные кольца (1) и зубчатую муфту (2).

Разборка ведущего вала

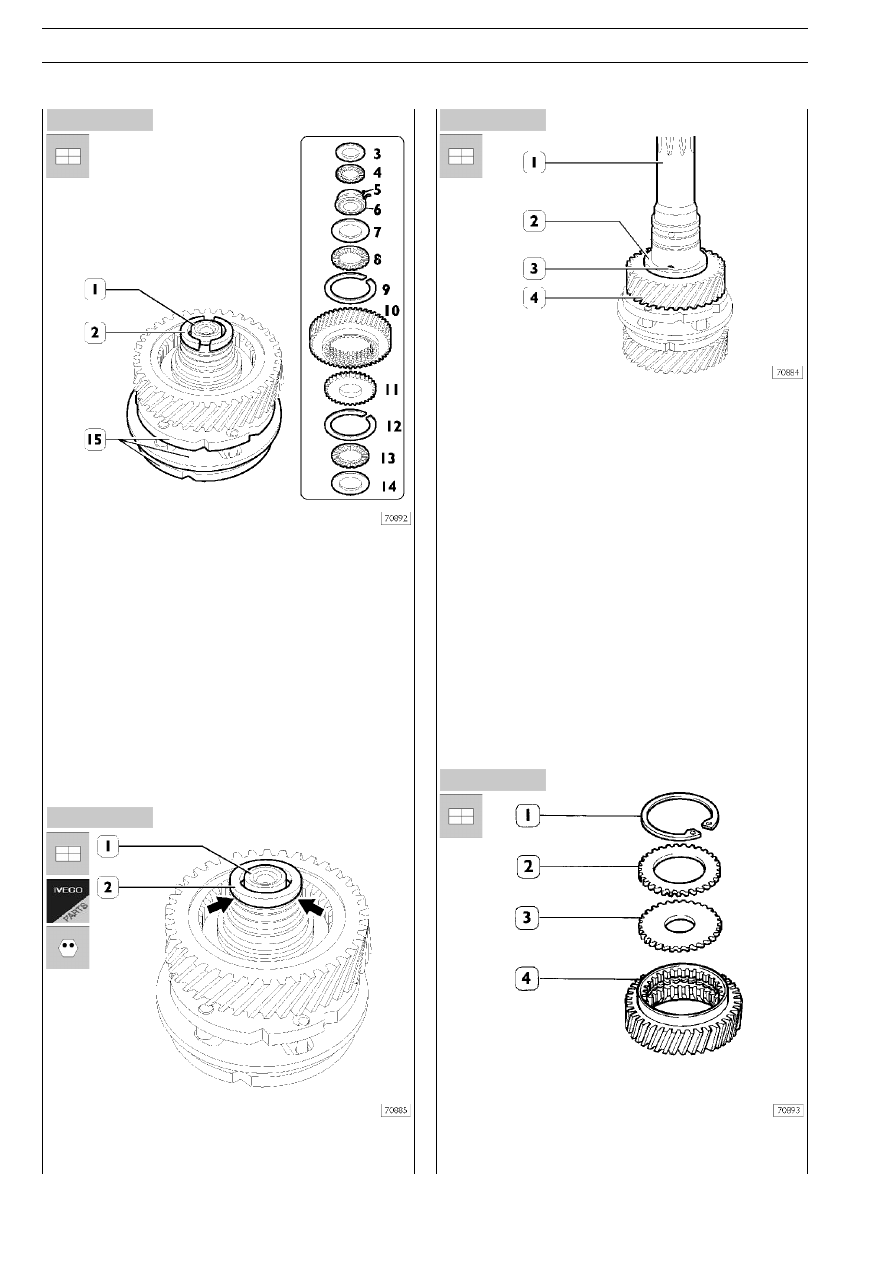

Снимите с ведущего вала (1) шайбу (2), шпонку (3) и шес;
терню (4).

Переверните ведущий вал (1), подцепите за пазы (указаны
стрелкой) защитную крышку (2) и снимите ее.

Снимите с ведущего вала (1) полукольца (2), затем снимите
с него:
❑ распорную шайбу (3);
❑ упорную шайбу (4);
❑ втулку (6) в сборе со стопорным кольцом (5);
❑ распорную шайбу (7);
❑ упорную шайбу (8);
❑ шестерню (9);
❑ упорную шайбу (8);
❑ распорную шайбу (11);
❑ синхронизатор в сборе (12).

150

КОРОБКИ ПЕРЕДАЧ E

URO

 T

RONIC

 A

UTOMATED

S

TRALIS

Испр. — апрель 2002 г.

Рисунок 81

Рисунок 83

Если необходимо, снимите с шестерни (4) стопорные коль;
ца (1 и 3) и извлеките зубчатое кольцо (2).

Разборка синхронизатора делителя

Поставьте синхронизатор в сборе (1) на верстак, накрыв
его тряпкой, чтобы во время разборки не потерять штифты
(8) и пружины (7).

Удерживая кольцо синхронизатора (6), приподнимите коль;
цо синхронизатора (2). При этом освобождаются зубчатая
муфта (5), три пружины (7) и три штифта (8).

Извлеките шпонку (4) и снимите зубчатую муфту (3) с зуб;
чатого кольца (5).

ВЕДУЩИЙ ВАЛ КП

Рисунок 82

S

TRALIS

КОРОБКИ ПЕРЕДАЧ E

URO

 T

RONIC

 A

UTOMATED

151

Испр. — апрель 2002 г.

Рисунок 85

Рисунок 84

Сборка синхронизатора делителя

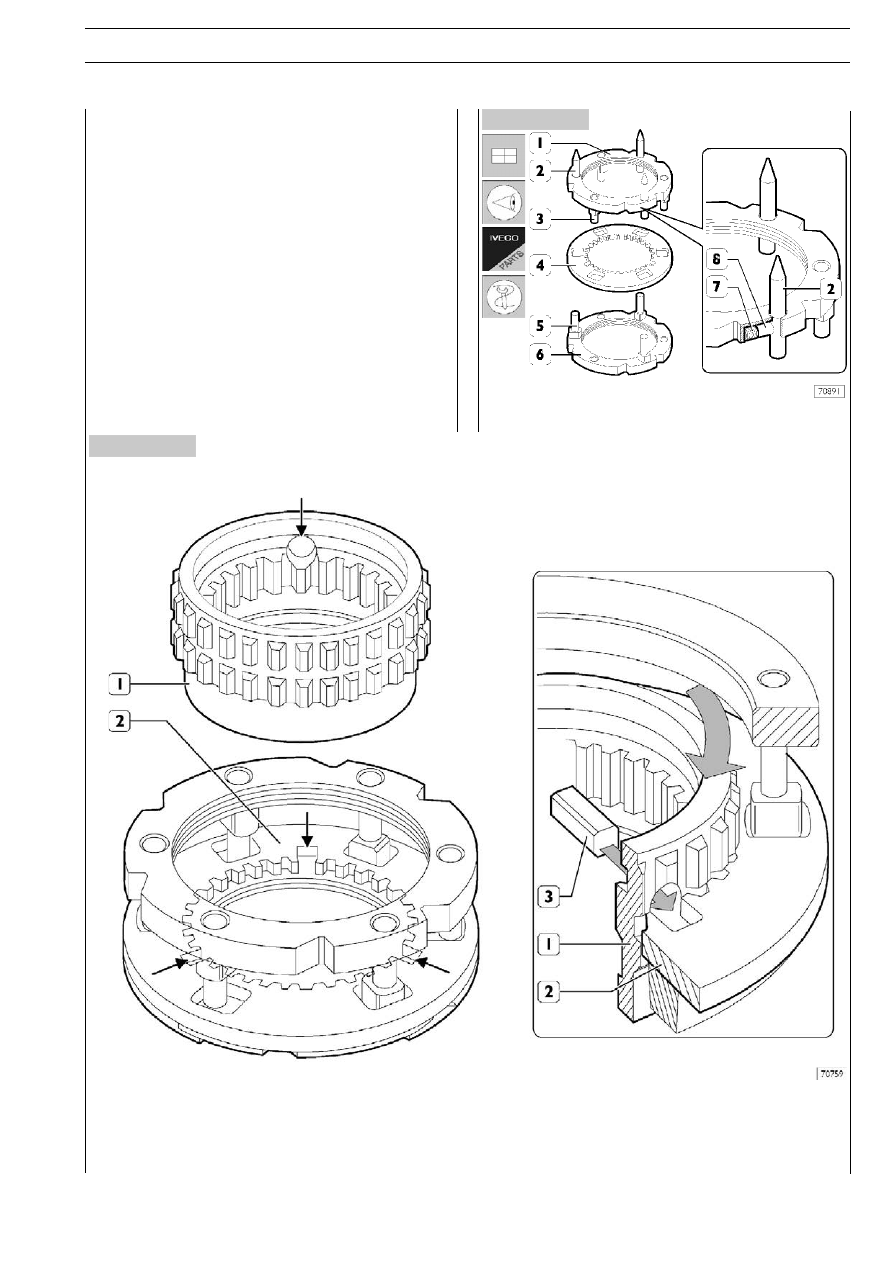

Установите на кольце синхронизатора (1) три пружины (7) и
три штифта (8). Зафиксируйте их в гнездах центровочными
штифтами 99370499 (2).

Установите зубчатое кольцо (4) на кольцо синхронизатора
(6). Установите кольцо синхронизатора (1) на зубчатое
кольцо (4) и на кольцо синхронизатора (6) так, чтобы цен;
тровочные штифты 99370499 (2) сели на пальцы (5) кольца
синхронизатора (6). Равномерно нажмите на кольцо син;
хронизатора (1) так, чтобы все детали правильно сели на
посадочные места. Извлеките центровочные штифты (2).

В зубчатое кольцо (2) введите зубчатую муфту (1) так, чтобы ее канавка между двумя рядами зубьев совпала с внутренним
венцом зубчатого кольца (2), т. е. чтобы муфта могла свободно вращаться.

Поверните муфту (1) так, чтобы отверстие совпало с одной из трех проточек в зубчатом кольце (1).

Установите шпонку (3), как это указано на рисунке.

152

КОРОБКИ ПЕРЕДАЧ E

URO

 T

RONIC

 A

UTOMATED

S

TRALIS

Испр. — апрель 2002 г.

Рисунок 86

Рисунок 87

Рисунок 88

Рисунок 89

Сборка ведущего вала

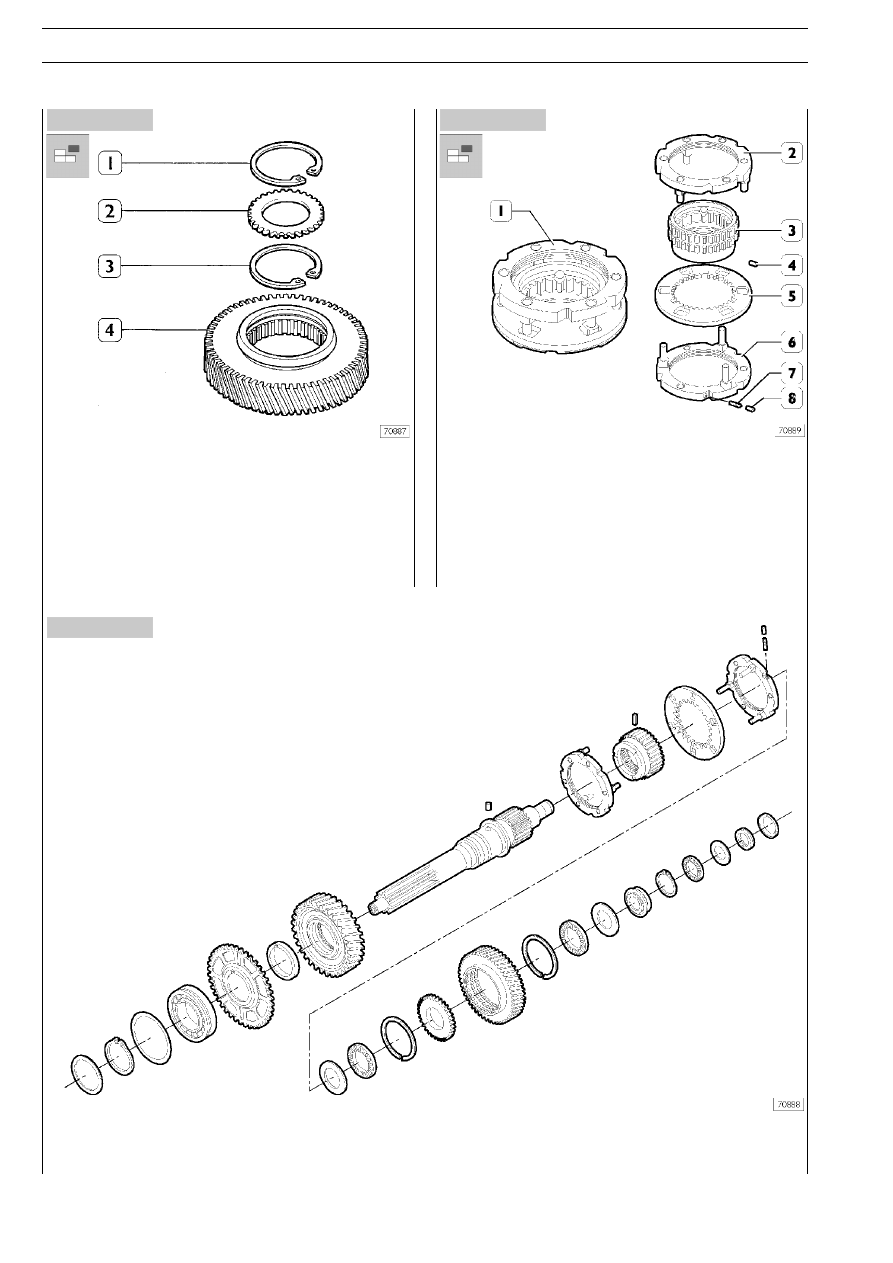

Установите на ведущий вал (1):
❑ синхронизатор в сборе (15);

❑ распорную шайбу (14).

❑ упорную шайбу (13);

❑ шестерню (10) в сборе со стопорными кольцами (9 и

12) и зубчатым кольцом (11);

❑ упорную шайбу (8);

❑ распорную шайбу (7);

❑ втулку (6) в сборе со стопорным кольцом (5);

❑ упорную шайбу (4);

❑ распорную шайбу (3).

Установите новую защитную крышку (2) и закерните ее (

→)

в трех/четырех равноудаленных точках. Переверните веду;
щий вал (1).

Установите на ведущий вал (1): шестерню (4), шпонку (3) и
распорную шайбу (2).

Сборка первичного вала

Установите в шестерни (4) задней, 1;й, 2;й и 3;й передачи
зубчатые колеса (2) и зафиксируйте их стопорными кольца;
ми (1 и 3).
