Грузовик Iveco Stralis. Руководство - часть 109

S

TRALIS

КОРОБКИ ПЕРЕДАЧ E

URO

 T

RONIC

 A

UTOMATED

145

Испр. — апрель 2002 г.

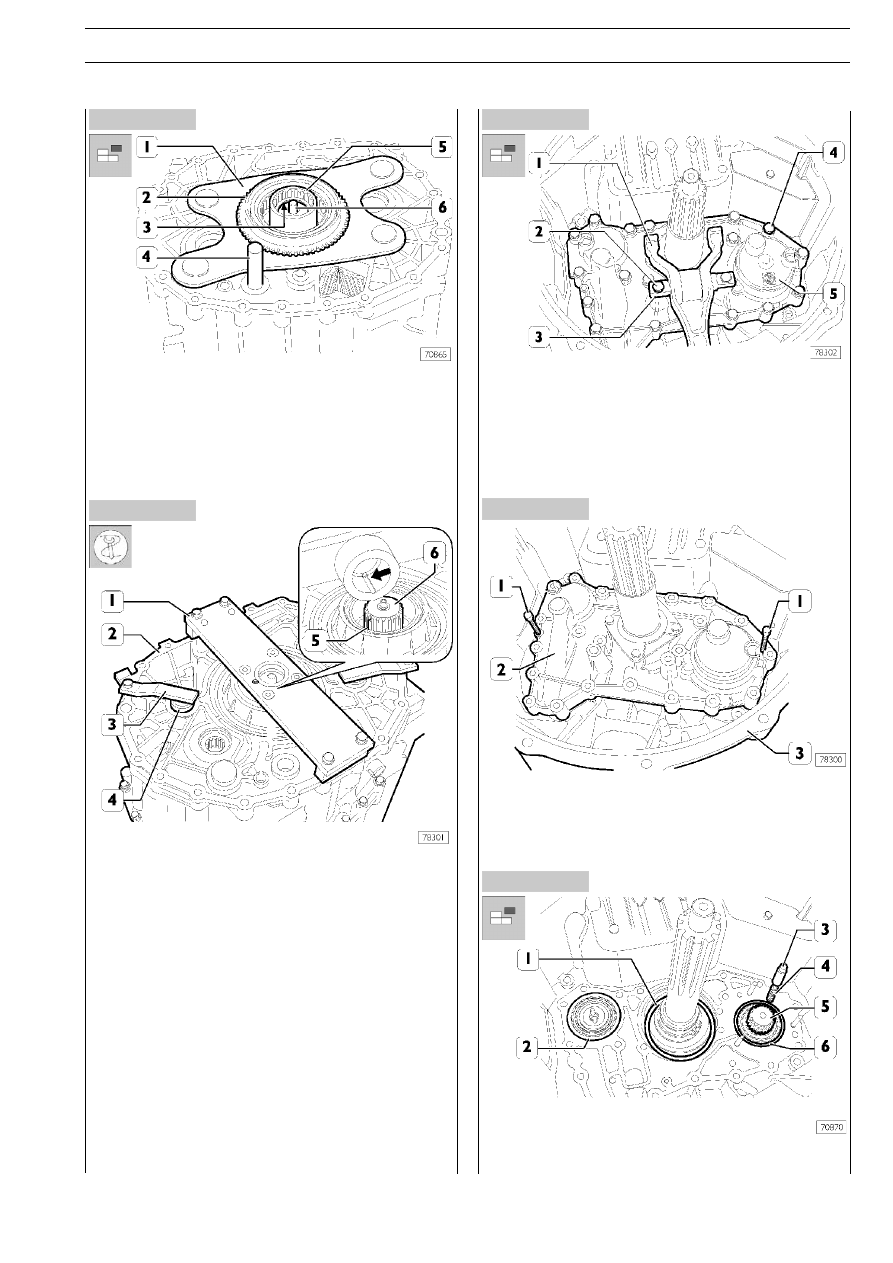

Рисунок 60

Рисунок 61

Рисунок 62

Рисунок 63

Рисунок 64

Разборка центрального картера КП

Снимите исполнительный механизм переключения передач,
как это описано в соответствующем разделе. Снимите шток
(4) привода планетарного редуктора, соединительную муф;
ту (5), регулировочную шайбу (3) и пластину в сборе с со;
единительной муфтой (2).

Установите на центральный картер (2) пластину 99370153
(1) так, чтобы проточка на внутренней стороне кольца сов;
пала со шпонкой (5) на первичном валу (6).

Заблокируйте пальцы (4), установив на центральном карте;
ре (2) КП скобы (99370153).

Разверните коробку передач на 180°.

Отверните болты (2) и извлеките палец (3) шарнира вилки
(1) выключения сцепления вместе с самой вилкой.

Отверните болты (4) крепления передней крышки (5) к пе;
реднему картеру.

Заверните два болта (1) в крышку (2) переднего картера и
снимите ее с переднего картера (3).

Снимите толкатель (3), пружину (4) вторичного вала (5) и
регулировочные шайбы (1;2;6).

146

КОРОБКИ ПЕРЕДАЧ E

URO

 T

RONIC

 A

UTOMATED

S

TRALIS

Испр. — апрель 2002 г.

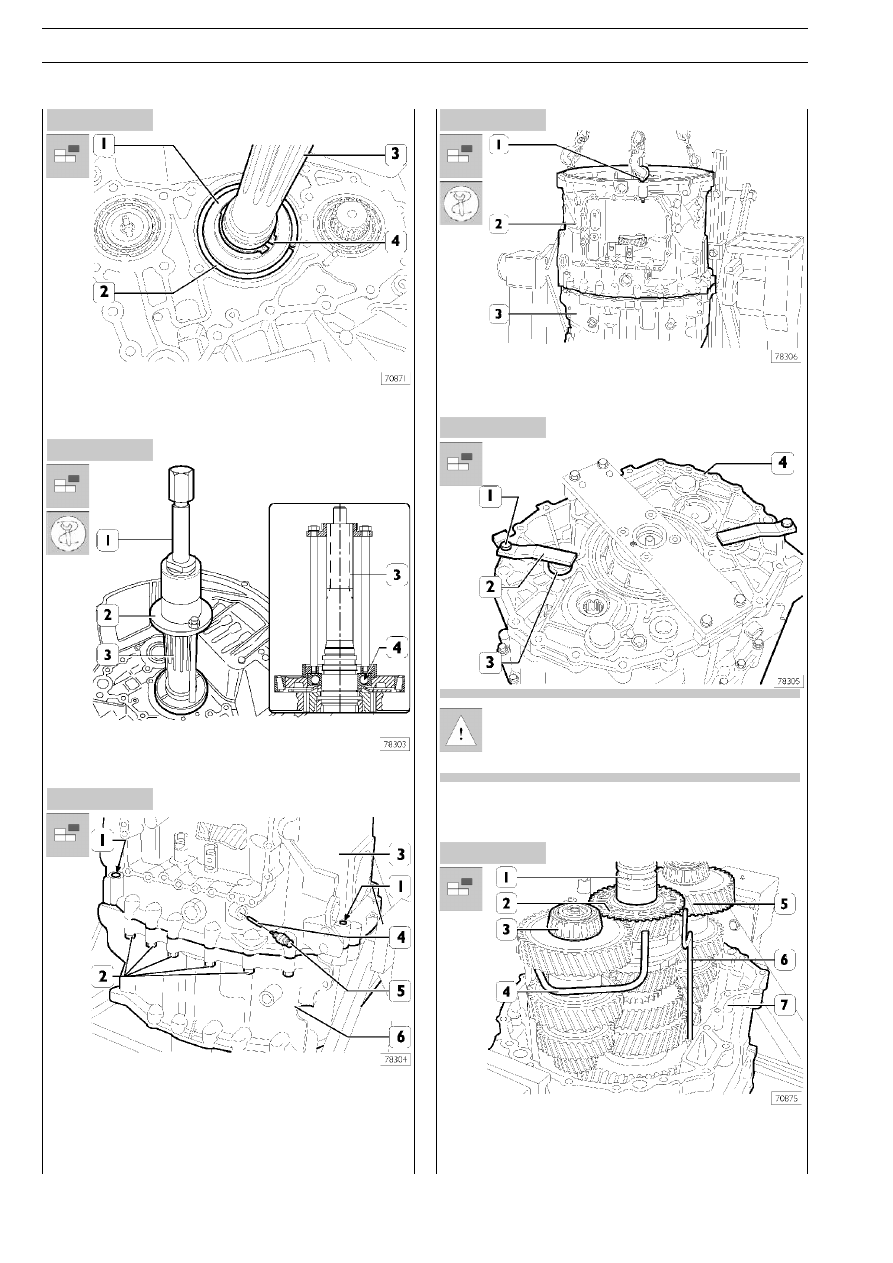

Рисунок 65

Рисунок 66

Рисунок 67

Рисунок 68

Рисунок 69

Рисунок 70

Снимите стопорное кольцо (4) крепления подшипника (1) к
ведущему валу (3). Снимите стопорное кольцо (2) с под;
шипника (1).

С помощью съемников 99345078 (1) и 99345105 (2)
спрессуйте шариковый подшипник (4) с ведущего вала (3).

Отверните датчик частоты вращения (5) и извлеките находя;
щийся под ним толкатель (4).

Извлеките четыре центровочных штифта (1).

Отверните болты (2) крепления центрального картера (6) к
переднему картеру (3).

Заверните в передний картер (2) КП рым;болты 99366811
(1). При помощи тросов и тали снимите передний картер
(2) с центрального (1).

Для выполнения приведенных ниже операций не;
обходимо установить КП в положение, указанное
на стр. 70, что позволяет избежать выпадения вто;
ричных валов.

Отверните болты (1) и снимите с картера КП скобы (2)
опорной пластины 99370153. Извлеките из центрального
картера (4) оси (3) промежуточных шестерен заднего хода.

Снимите с ведущего вала (1) задающее (фоническое) коле;
со (2). Извлеките из центрального картера (7) трубки пода;
чи масла (4). Разожмите вторичные валы (3 и 5) и извлеките
их из центрального картера (7) КП.

S

TRALIS

КОРОБКИ ПЕРЕДАЧ E

URO

 T

RONIC

 A

UTOMATED

147

Испр. — апрель 2002 г.

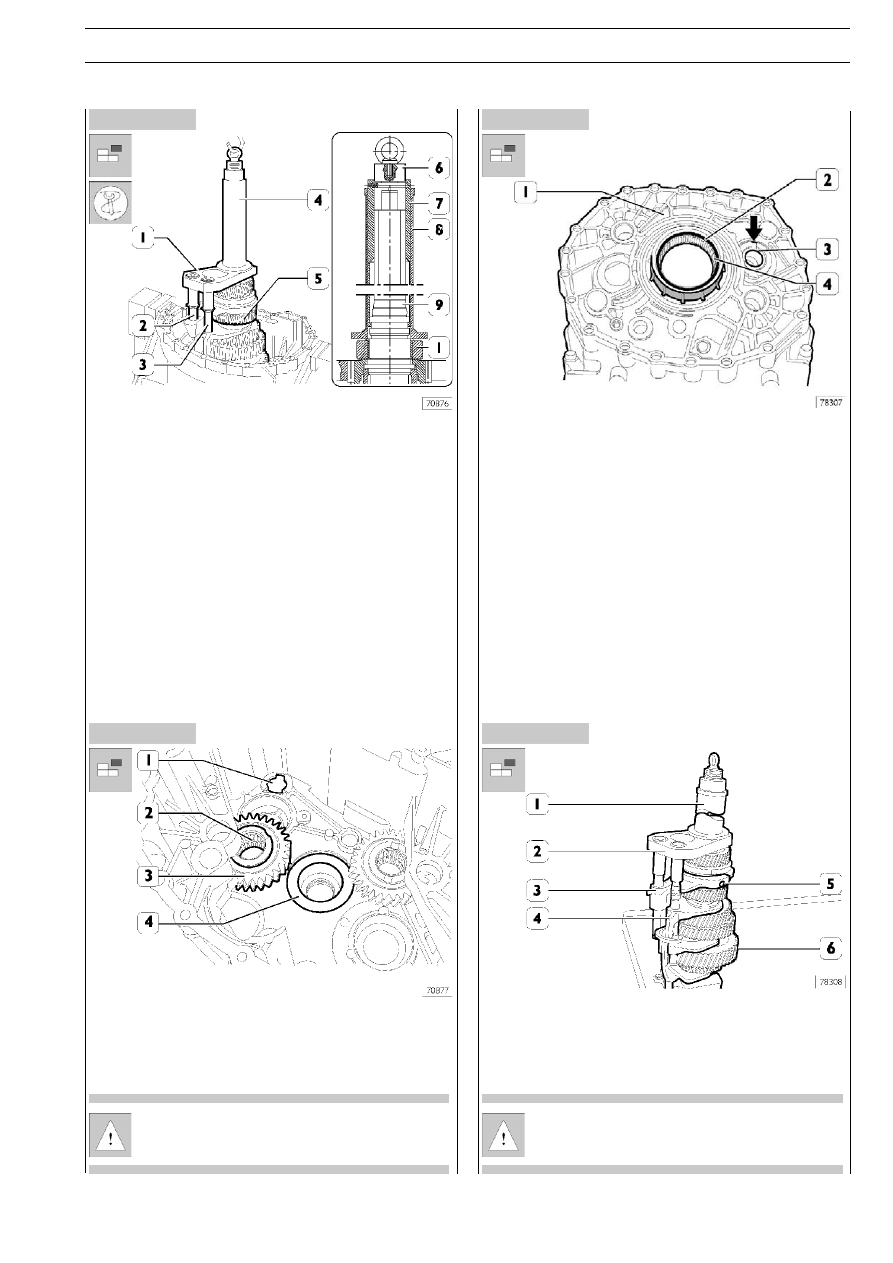

Рисунок 71

Рисунок 72

Рисунок 73

Рисунок 74

На ведущий вал (9) и штоки (2 и 3) установите приспособ;
ление 99360527 (1). Установите на ведущий вал (9) детали
(6;7;8) приспособления 99360526 (4).

Зафиксируйте приспособление 99360526 (4) и стропами
и талью извлеките первичный вал (5) в сборе с ведущим ва;
лом (9) и штоками (2 и 3) из опорного подшипника.

Снимите промежуточные шестерни заднего хода (3) в сбо;
ре с роликовыми подшипниками (2).

Снимите пластину 99370153 (4).

При необходимости замените центровочные штифты (1).

Перед демонтажем штифтов (1) нагрейте их поса;
дочные места в картере приблизительно до 90°С.

Переверните центральный картер (1), снимите стопорное
кольцо (2) и, воздействуя изнутри картера, извлеките роли;
ковый подшипник (4).

Бородком через отверстия (указаны стрелкой) центрально;
го картера (1) выбейте наружные кольца (3) конических ро;
ликовых подшипников вторичных валов.

Разборка первичного вала

Зажмите первичный вал (5) в тисках; снимите приспособле;
ния 99360526 (1) и 99360527 (2).

Снимите штоки (3 и 4) с соответствующими вилками.

Чтобы снять вилку (5), кольцо синхронизатора
должно находиться в среднем положении.

148

КОРОБКИ ПЕРЕДАЧ E

URO

 T

RONIC

 A

UTOMATED

S

TRALIS

Испр. — апрель 2002 г.

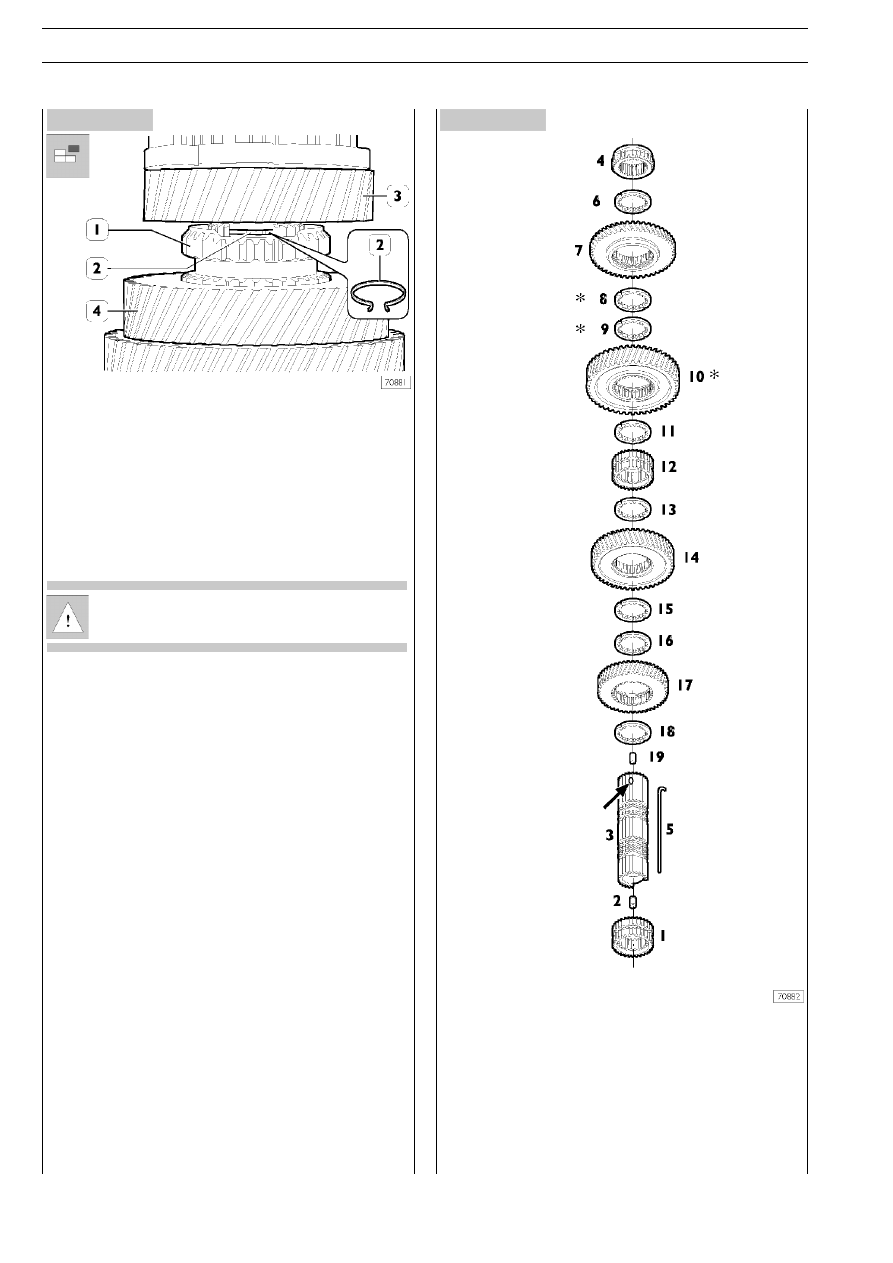

Через выемку в муфте включения передач круглогубцами
сожмите губки стопорного кольца (2) и снимите ведущий
вал (3) с первичного вала (4).
Ñì. ðèñ. 76.

Снимите муфту включения передач (1) и трубку (2) с пер;
вичного вала (3).

Переверните первичный вал (3) и снимите с него муфту
включения передач (4). Извлеките шпонку (5) из проточки
(указана стрелкой) и снимите вал (3).

Для того чтобы снять распорные муфты (6;8*;9*;
11;13;15;16;18), их нужно провернуть так, чтобы
их зубцы совпали со шлицами вала (3).

Снимите:
❑ распорную муфту (6);
❑ шестерню передачи заднего хода (7);
❑ распорные муфты (8 и 9)*;
❑ шестерню (10)*;
❑ распорную муфту (11);
❑ муфту (12) включения передач;
❑ распорную муфту (13);
❑ шестерню 2;й передачи (14);
❑ распорные муфты (15 и 16);
❑ шестерню (17);
❑ распорную муфту (18);
❑ трубку (19).
*

Только для КП 16 AS 2601

Рисунок 75

Рисунок 76
