Грузовик Iveco Stralis. Руководство - часть 107

S

TRALIS

КОРОБКИ ПЕРЕДАЧ E

URO

 T

RONIC

 A

UTOMATED

137

Испр. — апрель 2002 г.

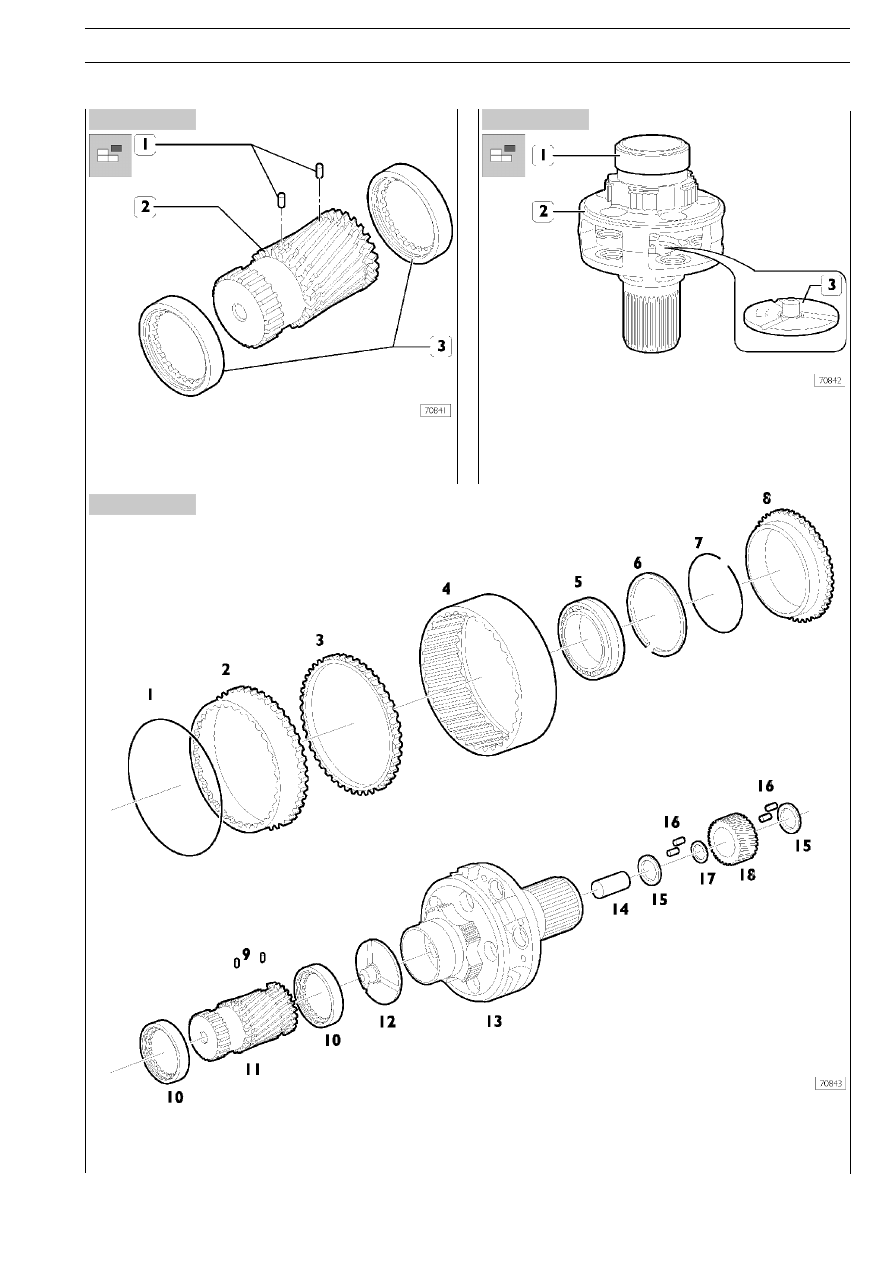

Рисунок 29

Рисунок 30

Рисунок 31

Извлеките один из штифтов (1) из зубчатого вала (2) и сни;
мите с зубчатого вала муфты (3).

Подходящим съемником спрессуйте кольцо (1) роликового
подшипника вала планетарного редуктора (2).
Бородком выпрессуйте изнутри вала планетарного редук;
тора (2) диск (3).

 ПЛАНЕТАРНЫЙ РЕДУКТОР

1. Стопорное кольцо — 2. Муфта с наружным зубчатым венцом — 3. Зубчатое кольцо — 4. Муфта с внутренним зубчатым

венцом — 5. Подшипник — 6. Стопорное кольцо — 7. Стопорное кольцо — 8. Соединительная муфта — 9. Штифты —

10. Муфта — 11. Зубчатый вал — 12. Диск — 13. Вал планетарного редуктора — 14. Палец —

15. Маслоотражательное кольцо — 16. Ролики — 17. Маслоотражательное кольцо — 18. Шестерни;сателлиты.

138

КОРОБКИ ПЕРЕДАЧ E

URO

 T

RONIC

 A

UTOMATED

S

TRALIS

Испр. — апрель 2002 г.

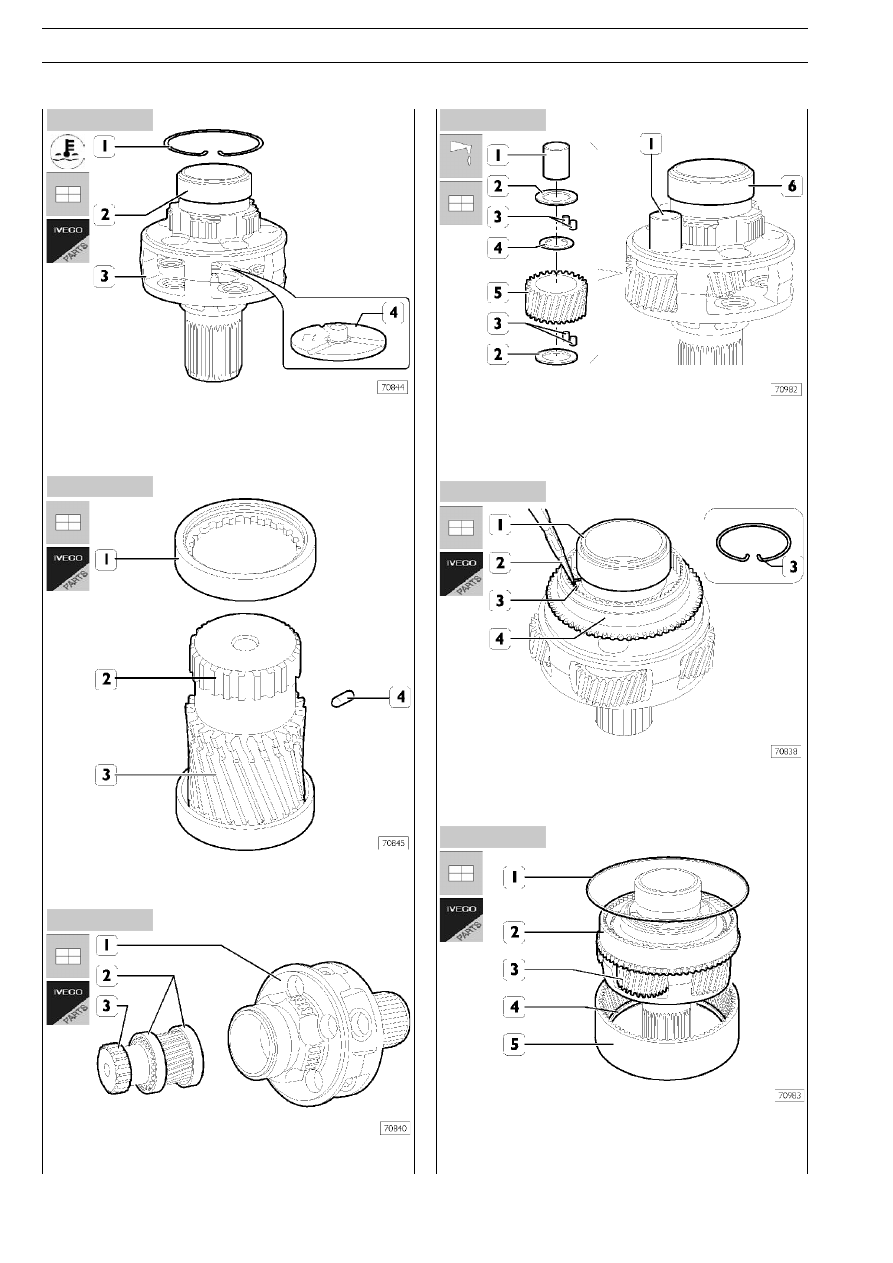

Рисунок 32

Рисунок 35

Рисунок 33

Рисунок 34

Рисунок 36

Рисунок 37

Сборка планетарного редуктора

Нагрейте внутреннее кольцо (2) роликового подшипника до
120°С и установите его на вал планетарного редуктора (3).

Установите стопорное кольцо (1). Установите диск (4).

Напрессуйте на зубчатый вал (2) муфты (1 и 3), затем уста;
новите штифт (4).

Установите внутрь вала планетарного редуктора (1) зубча;
тый вал (3) в сборе с муфтами (2).

Смажьте консистентной смазкой отверстие сателлита (5),
установите ролики (3) и маслоотражательные кольца (2 и
4). Установите сателлиты (5) внутрь вала планетарного ре;
дуктора (6), зафиксировав их пальцами (1).

Круглогубцами (2) сожмите губки стопорного кольца (3),
затем установите соединительную муфту (3) на вал плане;
тарного редуктора (1).

Установите на вал (3) планетарного редуктора муфту с внут;
ренним зубчатым венцом (5) в сборе с зубчатым кольцом (4),
а также кольцо с наружным зубчатым венцом (2). Зафикси;
руйте их относительно друг друга стопорным кольцом (1).

S

TRALIS

КОРОБКИ ПЕРЕДАЧ E

URO

 T

RONIC

 A

UTOMATED

139

Испр. — апрель 2002 г.

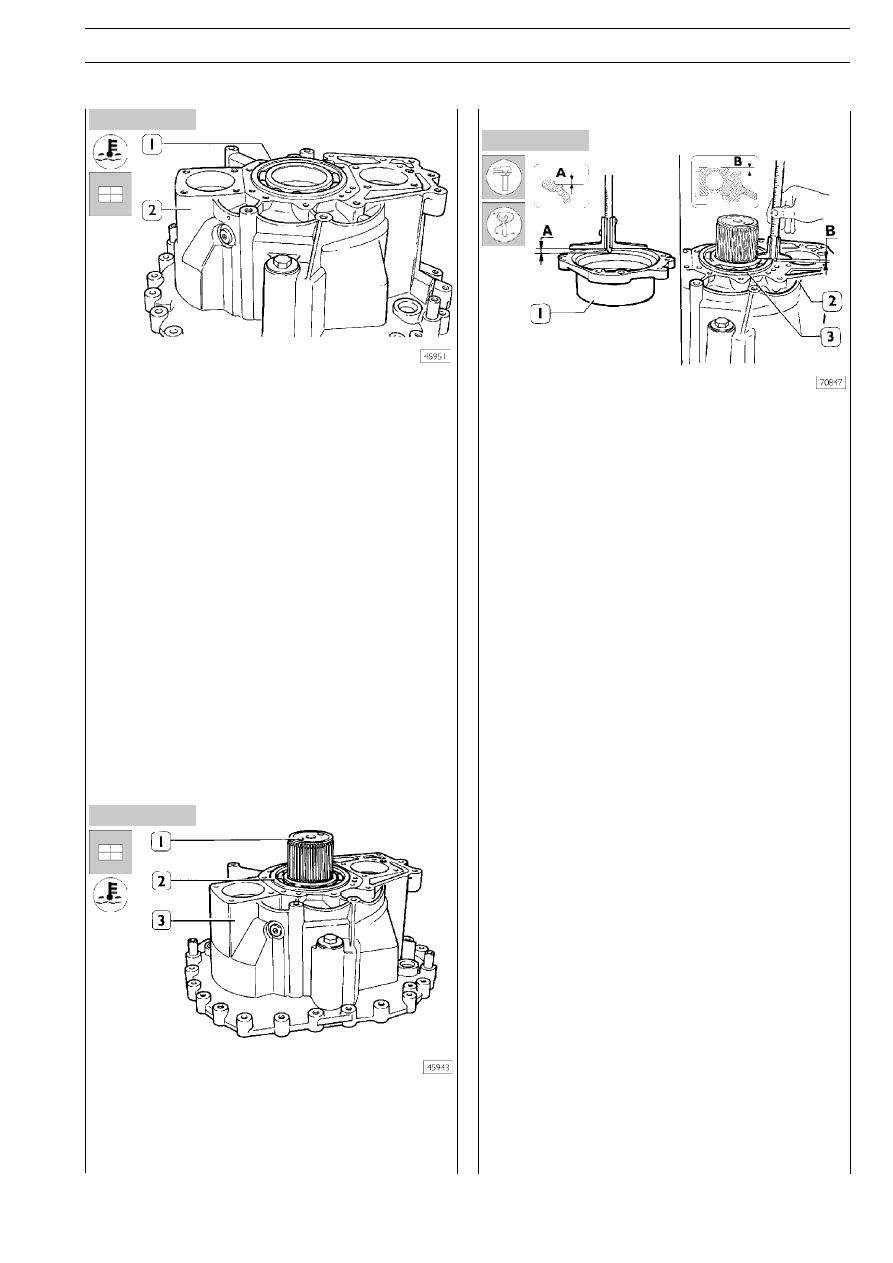

Рисунок 38

Рисунок 39

Рисунок 40

Нагрейте гнездо подшипника (1) в заднем картере (2) до
120°С, затем установите подшипник (1).

Установите вал планетарного редуктора (1) на подходящую
подставку.
Нагрейте внутреннее кольцо подшипника (2) до 120°C и
напрессуйте его в сборе с задним картером (3) на вал пла;
нетарного редуктора (1).

Регулировка осевого люфта подшипника
планетарного редуктора

Для расчета толщины регулировочной шайбы шарикового
подшипника (3) следует:

❑ Измерить глубину гнезда подшипника (3) в крышке (1)

(величина А).

❑ Измерить выступание подшипника (3) над плоскостью

заднего картера (2) (величина В).

Толщина S регулировочной шайбы определяется по формуле:

S = (A – B) – C

где:

A

 и B — измеренные величины

C

 — осевой люфт 0...0,1 мм

Пример:

A

= 5,4 мм

B

= 5  мм

C

= 0...0,1 мм

S

= (5,4 – 5) – (0 – 0,1 мм) = 0,3...0,4 мм

140

КОРОБКИ ПЕРЕДАЧ E

URO

 T

RONIC

 A

UTOMATED

S

TRALIS

Испр. — апрель 2002 г.

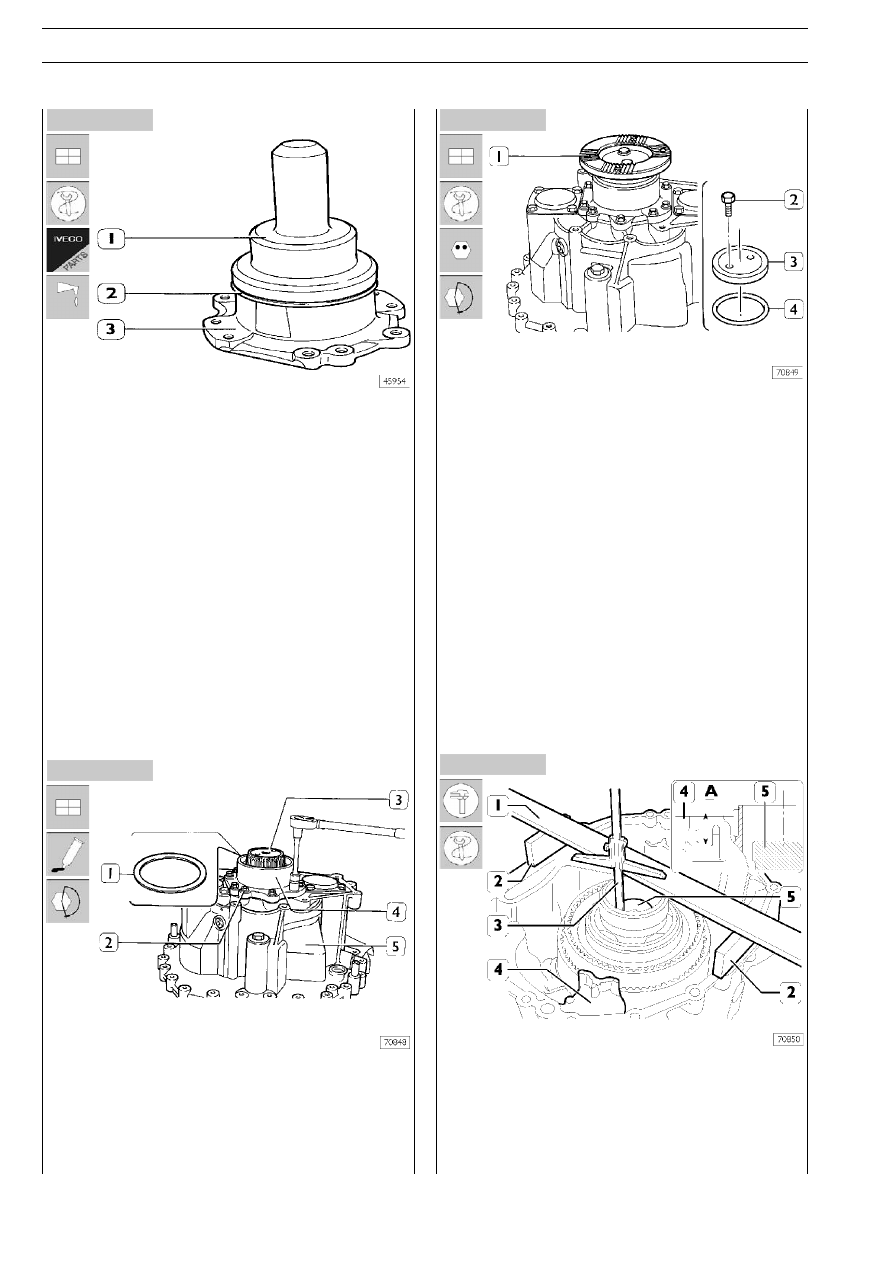

Рисунок 41

Рисунок 42

Рисунок 43

Рисунок 44

С помощью оправки 99374221 (1) запрессуйте уплотни;
тельное кольцо (2) в крышку (3).

Установите на подшипник (2, рис. 39) вала планетарного
редуктора (3) регулировочную шайбу (2), расчет толщины
которой показан выше.
Нанесите на контактную поверхность крышки (4) и картера
(5) герметик IVECO 1905685, установите крышку на кар;
тер и затяните болты (2) заданным крутящим моментом.
Нагрейте фланец (1) до 90°C и установите его на вал пла;
нетарного редуктора (1). Установите новое уплотнительное

кольцо (4), диск (3), вверните болты (2) и затяните их задан;
ным крутящим моментом.

Регулировка осевого люфта подшипников
первичного вала

Установите на крышку заднего картера (4) два калиброван;
ных бруска (2), расположите на них калиброванную рейку

(1) и измерьте штангенциркулем расстояние (3) между
верхней плоскостью рейки и торцом вала планетарного ре;
дуктора (5) (значение «А»).
