Грузовик Iveco Stralis. Руководство - часть 105

S

TRALIS

КОРОБКИ ПЕРЕДАЧ E

URO

 T

RONIC

 A

UTOMATED

129

Испр. — апрель 2002 г.

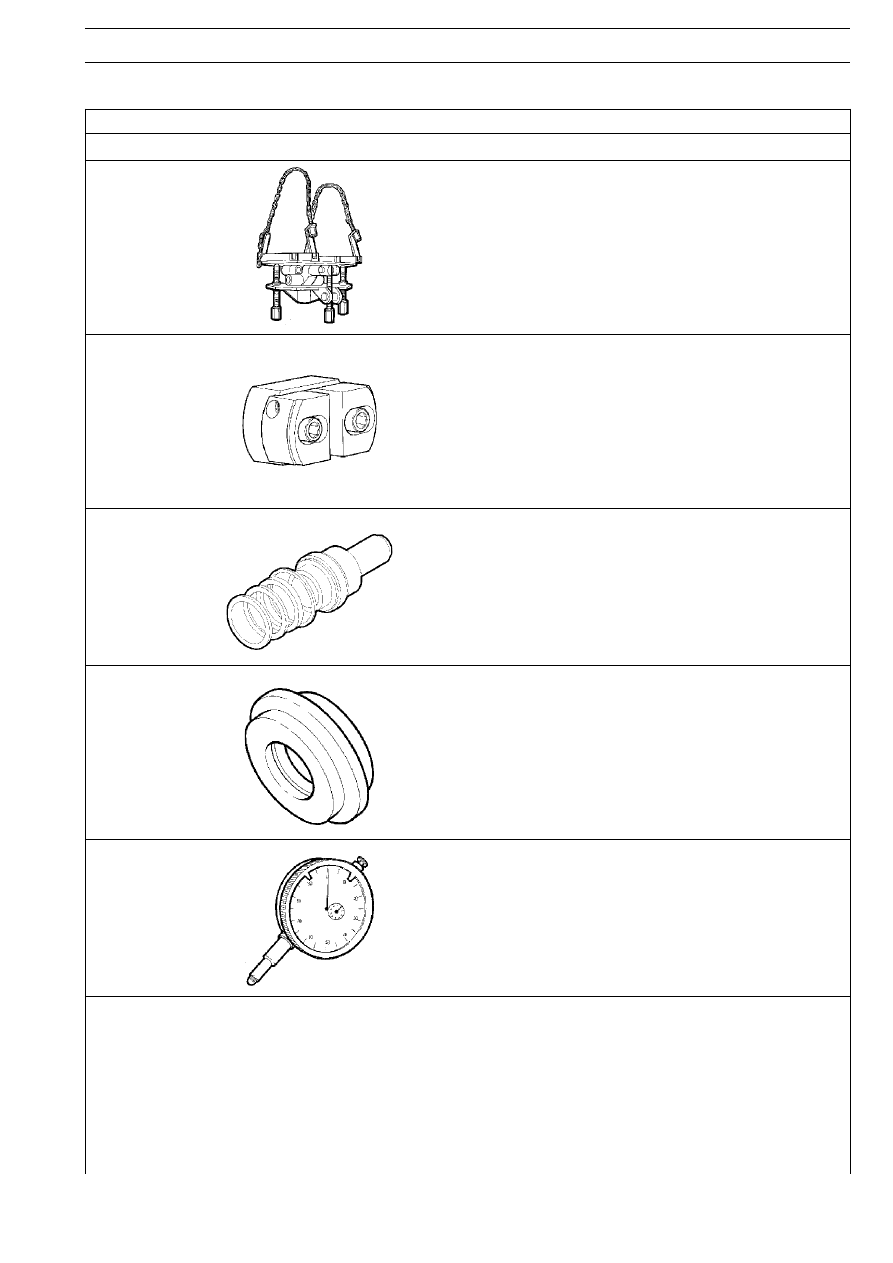

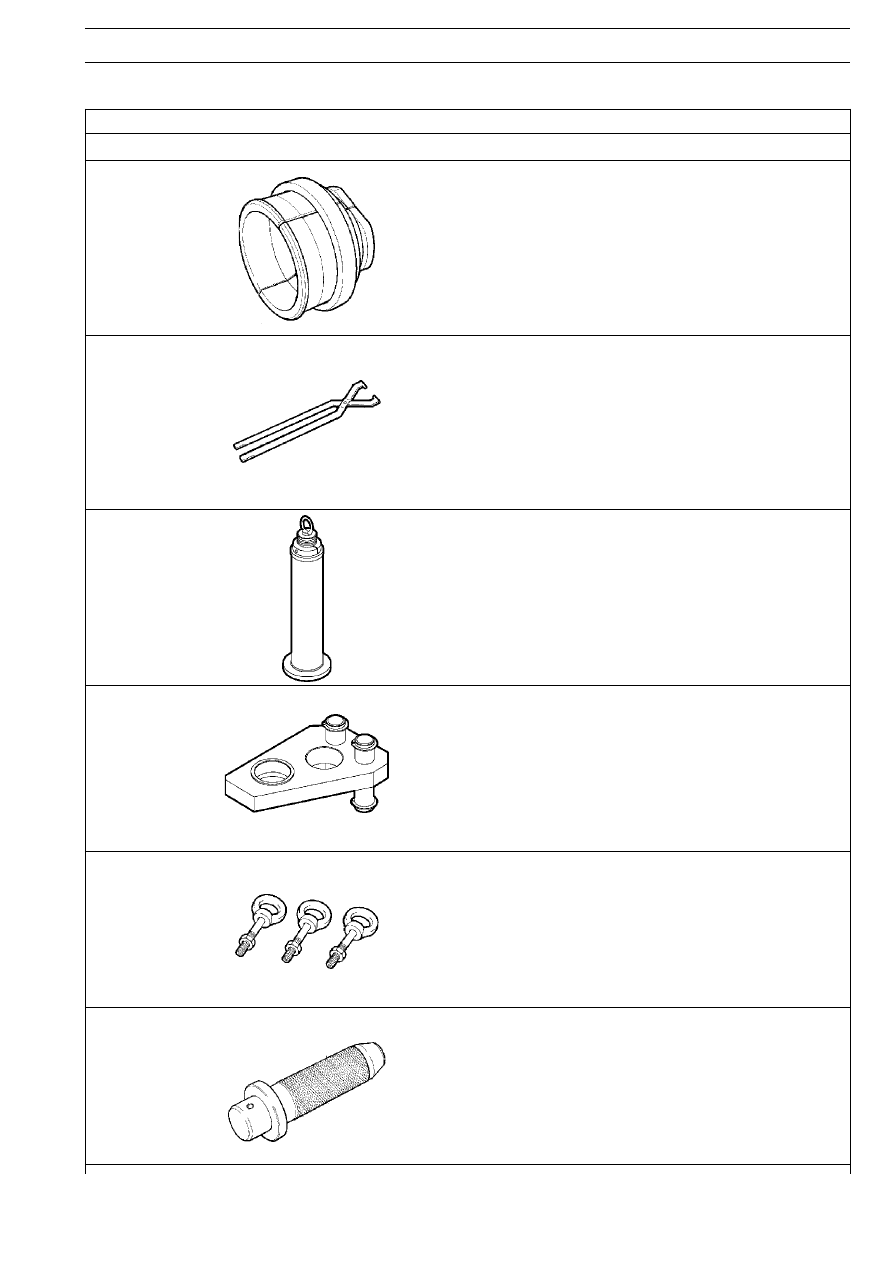

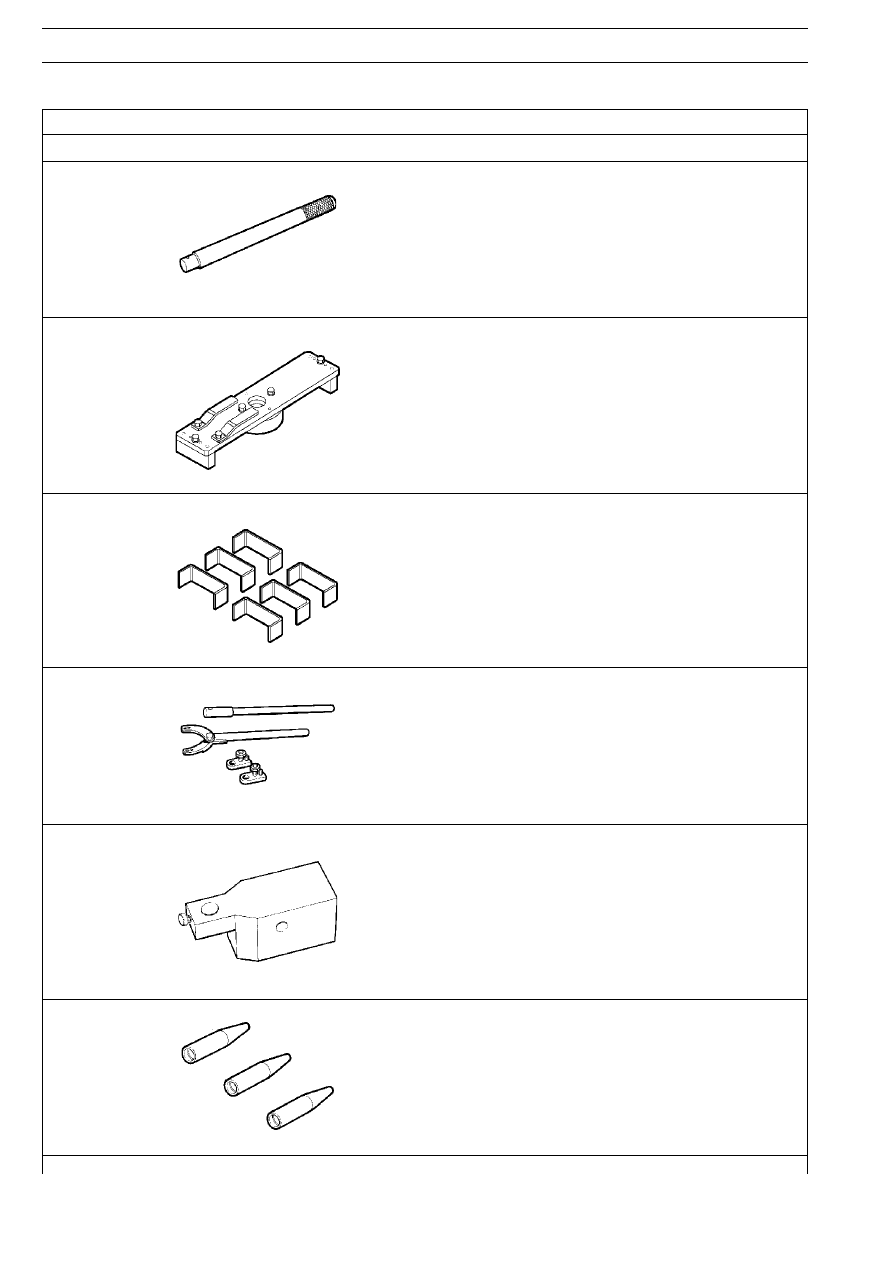

ИНСТРУМЕНТЫ И ОСНАСТКА

НОМЕР ИНСТРУМЕНТА

ОПИСАНИЕ

99347132

Кольцевой упорный блок для извлечения подшипников вторичного
вала КП ( используйте с приспособлениями 99345057 ; 99347100)

99360323

Приспособление для проворачивания входного вала во время
стыковки КП к двигателю

99360526

Приспособление для извлечения и установки первичного вала
(используйте с 99360527) и для запрессовки подшипника
входного вала КП (используйте с 99345098)

99360527

Приспособление для фиксации вилок первичного вала КП
(используйте с 99360526)

99366811

Комплект рым;болтов М10 (3 шт.) для снятия и установки картеров КП

99370006

Рукоятка для сменных оправок

130

КОРОБКИ ПЕРЕДАЧ E

URO

 T

RONIC

 A

UTOMATED

S

TRALIS

Испр. — апрель 2002 г.

ИНСТРУМЕНТЫ И ОСНАСТКА

НОМЕР ИНСТРУМЕНТА

ОПИСАНИЕ

99370007

Рукоятка для сменных оправок

99370153

Приспособление для фиксации первичного вала КП во время
демонтажа вторичных валов и для фиксации пальцев шестерни
передачи заднего хода

99370172

Приспособление (6 шт.) для установки колец синхронизаторов
планетарного редуктора КП

99370317

Упорный рычаг с удлинителем для фиксации фланца выходного вала

99370415

Основание индикатора для регулировки подшипников вторичного
вала (используйте с приспособлением 99395604)

99370499

Направляющие штоки (3 шт.) для установки синхронизатора делителя

S

TRALIS

КОРОБКИ ПЕРЕДАЧ E

URO

 T

RONIC

 A

UTOMATED

131

Испр. — апрель 2002 г.

ИНСТРУМЕНТЫ И ОСНАСТКА

НОМЕР ИНСТРУМЕНТА

ОПИСАНИЕ

99370629

Опорная платформа для снятия и установки КП

99374092

Оправка для установки внешних обойм подшипников (69 ; 91)
(используйте с 99370007)

99374221

Оправка для установки уплотнений в заднюю крышку

99374336

Оправка для установки уплотнений в переднюю крышку КП
(используйте с 99370006)

99395604

Индикатор (0 ;10 мм)

132

КОРОБКИ ПЕРЕДАЧ E

URO

 T

RONIC

 A

UTOMATED

S

TRALIS

Испр. — апрель 2002 г.

СПЕЦИАЛЬНАЯ ОСНАСТКА

В этом параграфе приведены технические чертежи для изготовления спецоснастки, используемой для ремонта КП, который
описывается в данном разделе. Спецоснастка может быть изготовлена непосредственно в ремонтных мастерских, производя;
щих ремонт КП.

ИЗГОТОВИТЬ ИЗ БОЛТ

А

С ШЕСТИГР

АННОЙ ГОЛОВКОЙ

Кронштейны для фиксации КП

во время снятия и установки

(использовать с 99322205 < 99322225)

Тип ZF12AS2301 + INT

ARDER
