S

TRALIS

КОРОБКИ ПЕРЕДАЧ E

URO

T

RONIC

 A

UTOMATED

81

Редакция — Апрель 2002 г.

Коробки передач:
EuroTronic Automated
12 AS 2301 D.D.
EuroTronic Automated
16 AS 2601 D.D./O.D.

Стр.

ОПИСАНИЕ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

83

ТЕХНИЧЕСКИЕ  ХАРАКТЕРИСТИКИ . . . . . . . . . . . . . .

84

ДИАГНОСТИКА  НЕИСПРАВНОСТЕЙ . . . . . . . . . . .

88

❑

Диагностические приборы . . . . . . . . . . . . . . . . . .

88

❑

Диагностика по приборному щитку . . . . . . . . . .

90

❑

Диагностика по кодам DTC*FMI . . . . . . . . . . . . .

92

82

КОРОБКИ ПЕРЕДАЧ E

URO

T

RONIC

 A

UTOMATED

S

TRALIS

Редакция — Апрель 2002 г.

S

TRALIS

КОРОБКИ ПЕРЕДАЧ E

URO

T

RONIC

 A

UTOMATED

83

ОПИСАНИЕ

Коробка передач EuroTronic Automated моделей 12 AS 2301 D.D. и 16 AS 2601 D.D./O.D. представляет собой механиче*
скую коробку передач с электропневматическим управлением.
Водитель может выбирать между режимом работы с ручным переключением и режимом автоматического переключения. В
конструкции коробки используются косозубые шестерни, способствующие снижению уровня шума при работе.
Связь с ведущим валом обеспечивается муфтами с торцевыми зубьями.
Делитель и планетарный демультипликатор включаются с помощью синхронизаторов.
Передаточные числа подобраны близкими, при этом их изменение может происходить за счет подключения планетарного ре*
дуктора «ERG» и выбора режима работы делителя для получения понижающих или повышающих передач.
При работе «ERG» число оборотов ведущего вала увеличивается вдвое. Получаемые таким образом передаточные числа
можно изменять вдвое и далее, подключая делитель. В этом случае каждое передаточное отношение можно изменить для по*
лучения низшей или высшей передачи.

D.D. =

Прямая передача

O.D. =

Повышающая передача

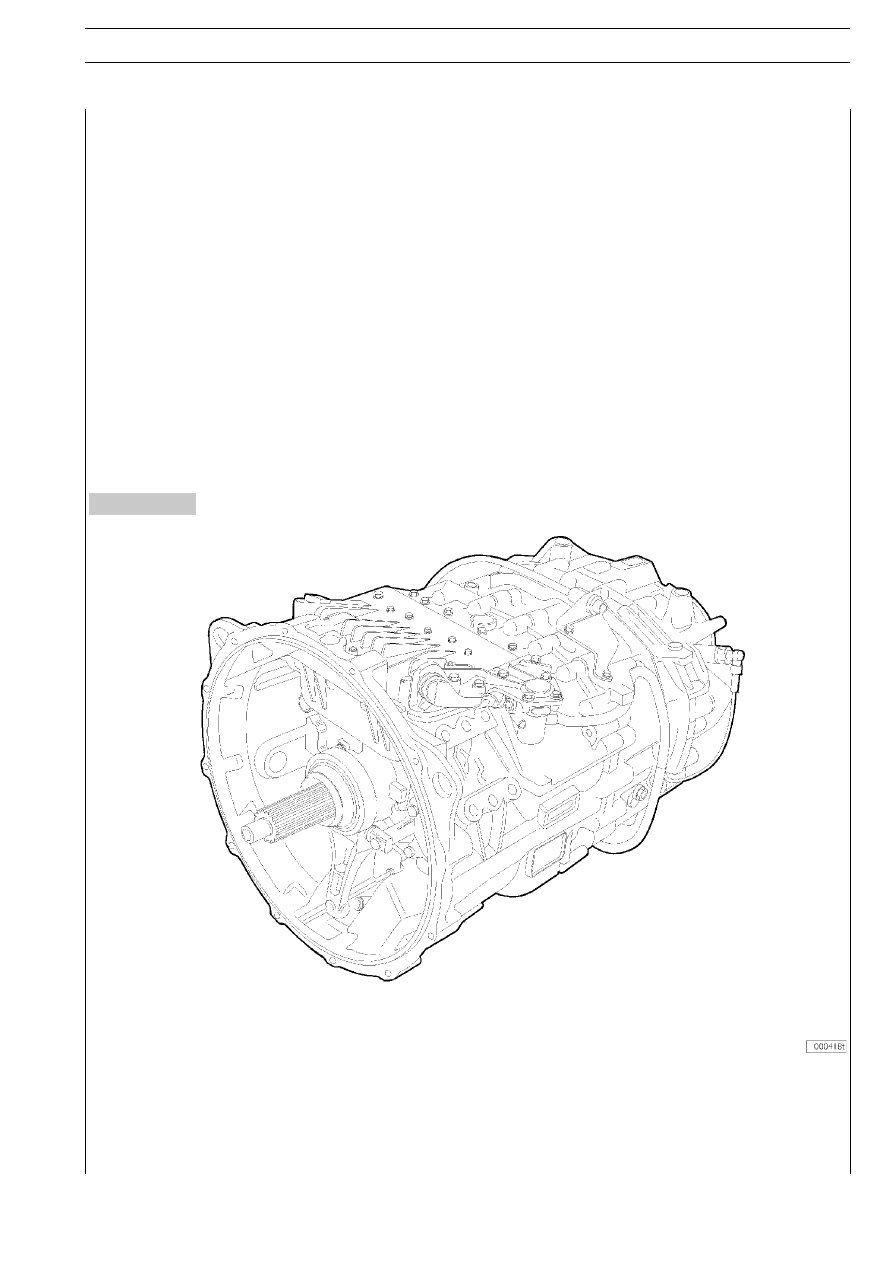

Рисунок 1

84

КОРОБКИ ПЕРЕДАЧ E

URO

T

RONIC

 A

UTOMATED

S

TRALIS

Редакция — Апрель 2002 г.

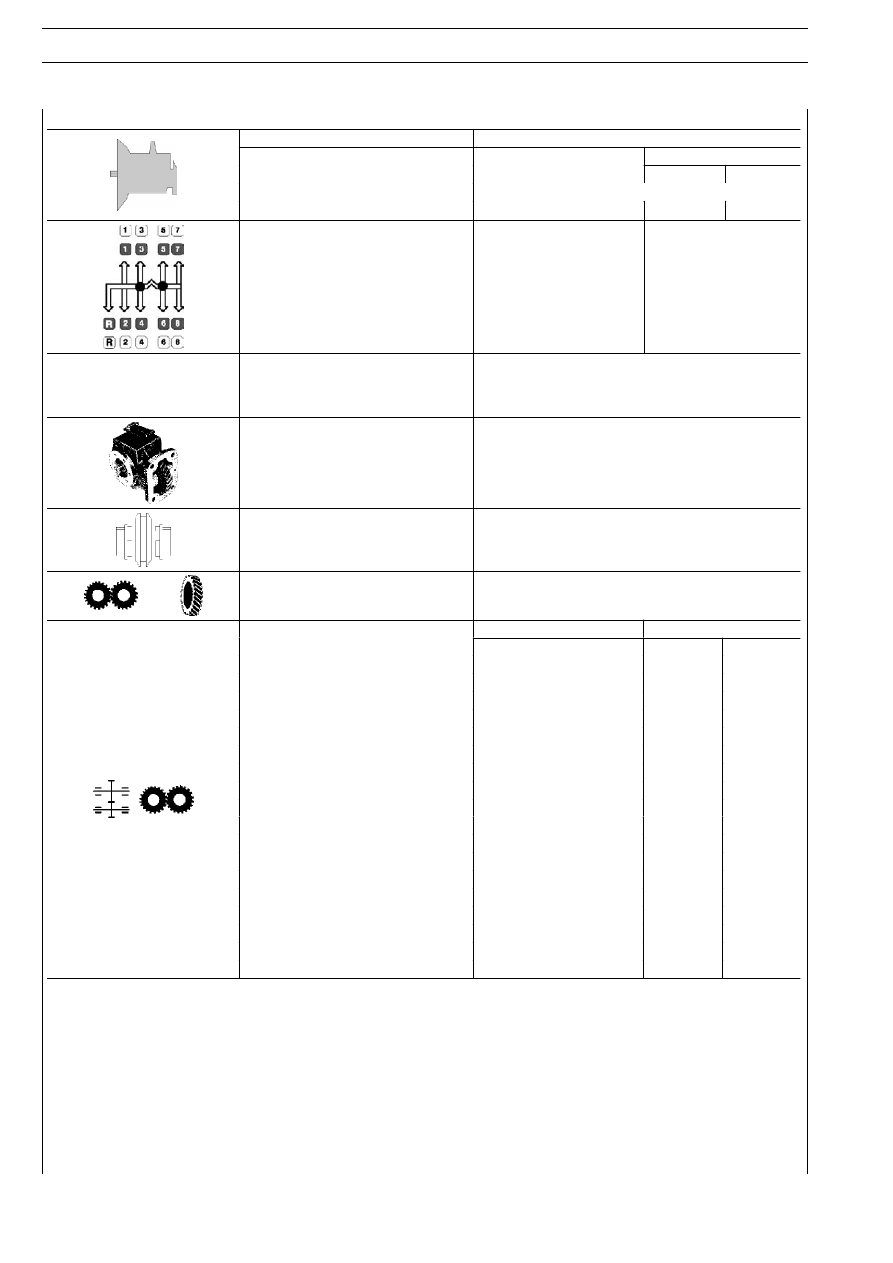

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

КОРОБКИ ПЕРЕДАЧ

EuroTronic Automated

12 AS 2301 D.D.

16 AS 2601

O.D.

D.D.

Тип

Механичесêая

Крóтящий момент на входе

Н⋅м

1900

2600

2200

Число передач переднеãо хода

Число передач заднеãо хода

12

2

16

2

Тип привода

переêлючения передач

полóавтоматичесêий

с элеêтронным óправлением

Боêовая и/или задняя êоробêа

отбора мощности

по заêазó

Вêлючение передач

Вêлючение ERU* и делителя

мóфтами фронтальноãо вêлючения

синхронизатором

Шестерни

прямозóбые постоянноãо зацепления

12 AS 2301

16 AS 2601

Передаточные числа

D.D.

O.D.

D.D.

1-я

15,85

14,12

17,02

2-я

12,32

11,68

14,12

3-я

9,56

9,53

11,50

4-я

7,43

7,88

9,53

5-я

5,87

6,52

7,86

6-я

4,56

5,39

6,52

7-я

3,47

4,56

5,50

8-я

2,70

3,77

4,56

9-я

2,09

3,09

3,73

10-я

1,62

2,55

3,09

11-я

1,28

2,08

2,52

12-я

1,00

1,72

2,08

13-я

—

1,42

1,72

14-я

—

1,18

1,42

15-я

—

1,00

1,20

16-я

—

0,82

1,00

1-я ЗХ

14,68

13,07

15,76

2-я ЗХ

11,41

10,81

13,07

ERU* = Планетарный редóêтор
D.D. = Прямая передача
O.D. = Повышающая передача
