Грузовик Iveco Stralis. Руководство - часть 92

S

TRALIS

КП ZF 16 S 181 D.D./O.D. — 221 D.D., ОБОРУДОВАННЫЕ ТОРМОЗОМЗАМЕДЛИТЕЛЕМ INTARDER

77

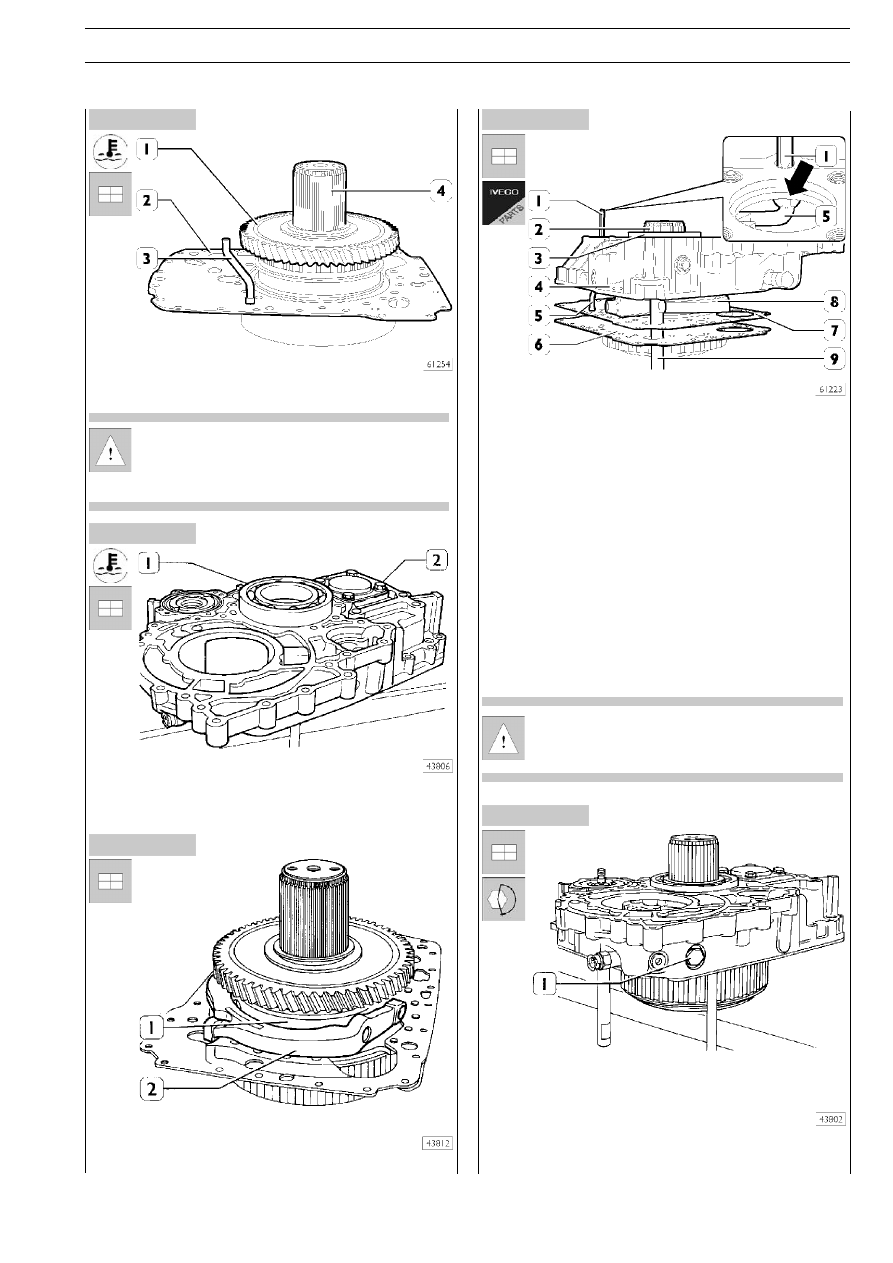

Рисунок 26

Рисунок 27

Рисунок 28

Рисунок 29

Рисунок 30

Установите пластину (2) в сборе с трубкой (3) на шестерню
«ERU» (1).

Нагрейте шестерню (1) до температуры около
160°C в течение не более 10 с.
Установите шестерню (1) на вал планетарного ре
дуктора (3).

Нагрейте гнездо шарикового подшипника заднего картера
(2) до температуры 60°C и установите подшипник (1).

Установите вилку (2) с ползунами на скользящей муфте (1).

Установите новую прокладку (7) на пластину (6).

Неполностью запрессуйте шариковый подшипник (3) вме
сте с картером (4) на вал планетарного редуктора (2).

Установите шток (9) в его посадочное место в картере (4).

Установите вилку (8) в проточку штока (9) и, удерживая ее в
этом положении, окончательно запрессуйте шариковый
подшипник (3) на вал (2).

Зафиксируйте вилку (8, Рис. 12) в картере с помощью
штифтов (1), затяните их заданным крутящим моментом.

Во время запрессовки подшипника (3) бородком
(1) заведите трубку (5) в ее посадочное место (

→)

в картере (4).

78

КП ZF 16 S 181 D.D./O.D. — 221 D.D., ОБОРУДОВАННЫЕ ТОРМОЗОМЗАМЕДЛИТЕЛЕМ INTARDER

S

TRALIS

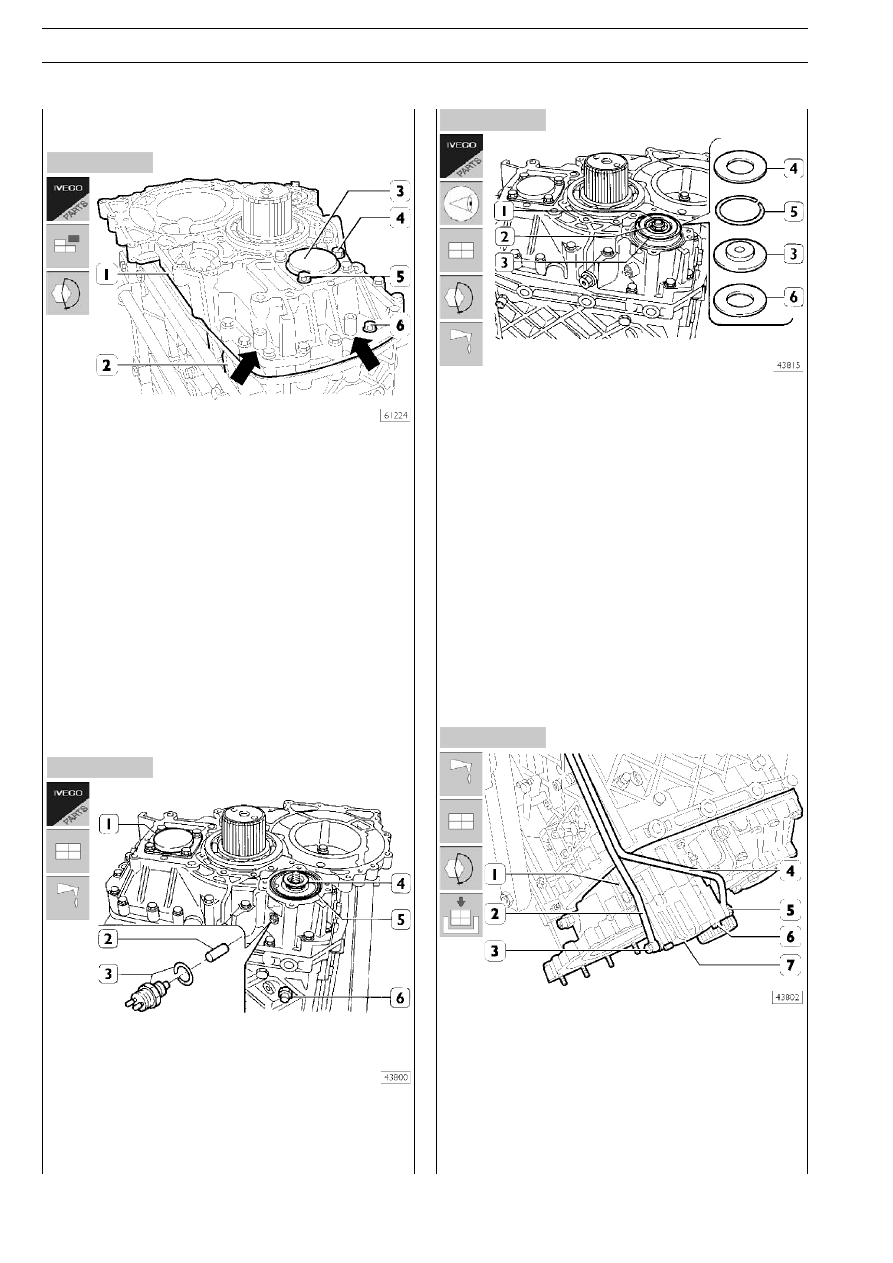

Рисунок 32

Рисунок 34

Рисунок 31

Рисунок 33

Установка заднего картера с планетарным
редуктором («ERU»)

Установите на картер КП (2) новую прокладку и установите
картер с планетарным редуктором «ERU».

Установите два центрирующих штифта (

→) и затяните кре

пежные болты (6) заданным крутящим моментом.

Установите крышку (3) с новой прокладкой, заверните бол
ты (5) и затяните их заданным крутящим моментом.

Заверните заглушку(4).

Установите в КП толкатель (2) и переключатель (3) с шай
бой. Установите стопор толкателя (6).

Нанесите смазку на манжету (5) и прокладку (4) и устано
вите их в картер (1).

Замените манжеты (4 и 6), стопорное кольцо (5) поршня (3)
и нанесите на них смазку.

Установите поршень (3) на штоке и закрепите его, завернув
гайку (2) заданным крутящим моментом.

Нанесите смазку на внутреннюю поверхность цилиндра (7),
установите его на картер (1) и затяните крепежные болты
(6) заданным крутящим моментом.

Подсоедините трубки (2 и 4) к цилиндру (7) и затяните шту
церы (3 и 5), установив новые шайбы, заданным крутящим
моментом.

Установите гидравлический тормоззамедлитель. Залейте в
узел установленный объем масла соответствующей марки.
