КП ZF 16 S 181 D.D./O.D. — 221 D.D., ОБОРУДОВАННЫЕ ТОРМОЗОМЗАМЕДЛИТЕЛЕМ INTARDER

69

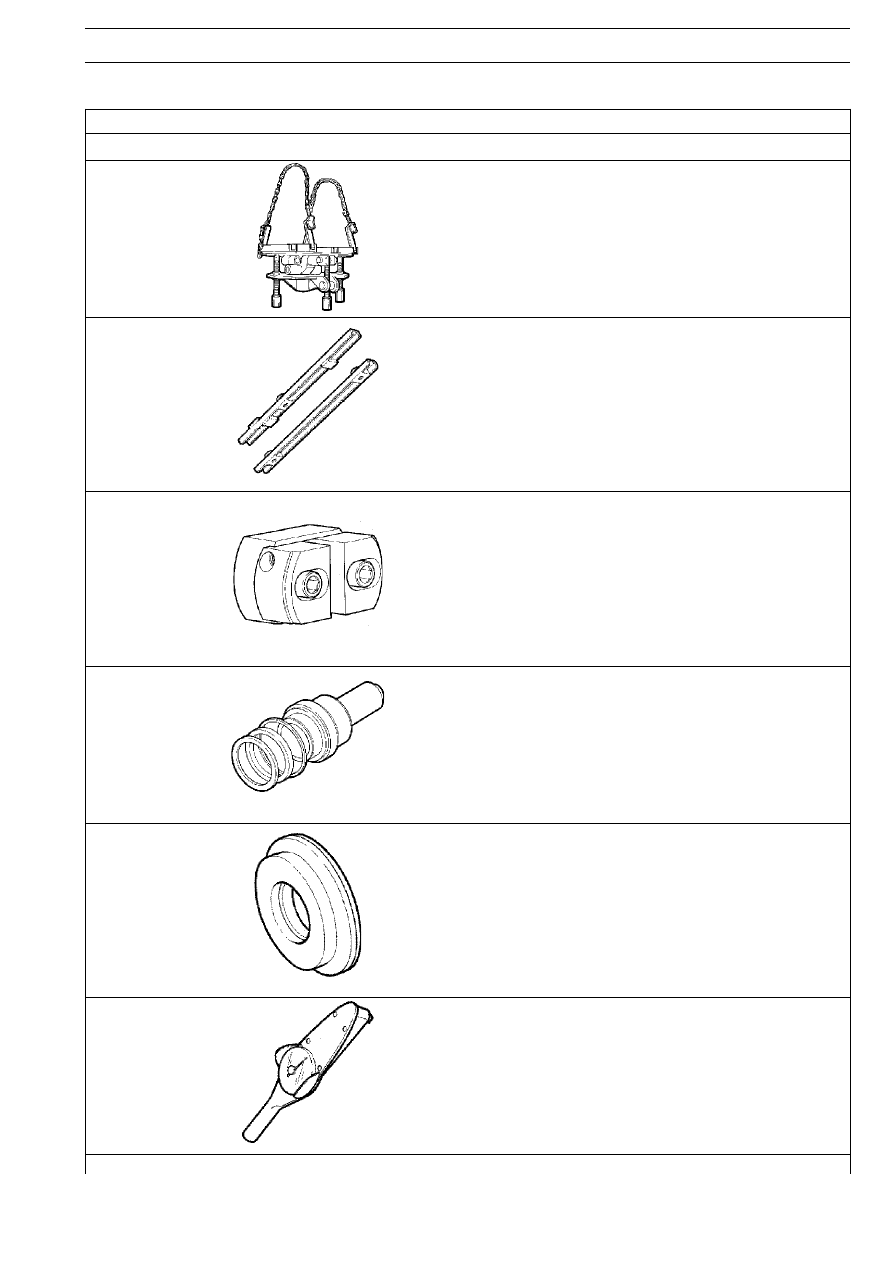

ИНСТРУМЕНТЫ И ОСНАСТКА

НОМЕР ИНСТРУМЕНТА

ОПИСАНИЕ

99370629

Платформа для монтажадемонтажа КП с автомобиля

99371050

Кронштейны для крепления КП при ремонте
(используются с 99322205  99322225)

99374093

Оправка для установки наружных колец подшипников диаметром
от 91 до 134 мм (используется с 99370007)

99374221

Оправка для установки сальника задней крышки

99374370

Оправка для установки маслоотражателя на ведущий вал
(используется с 99370006)

99389819

Динамометрический ключ (010 Н·м) с квадратным переходником 1/4"

70

КП ZF 16 S 181 D.D./O.D. — 221 D.D., ОБОРУДОВАННЫЕ ТОРМОЗОМЗАМЕДЛИТЕЛЕМ INTARDER

S

TRALIS

ИНСТРУМЕНТЫ И ОСНАСТКА

НОМЕР ИНСТРУМЕНТА

ОПИСАНИЕ

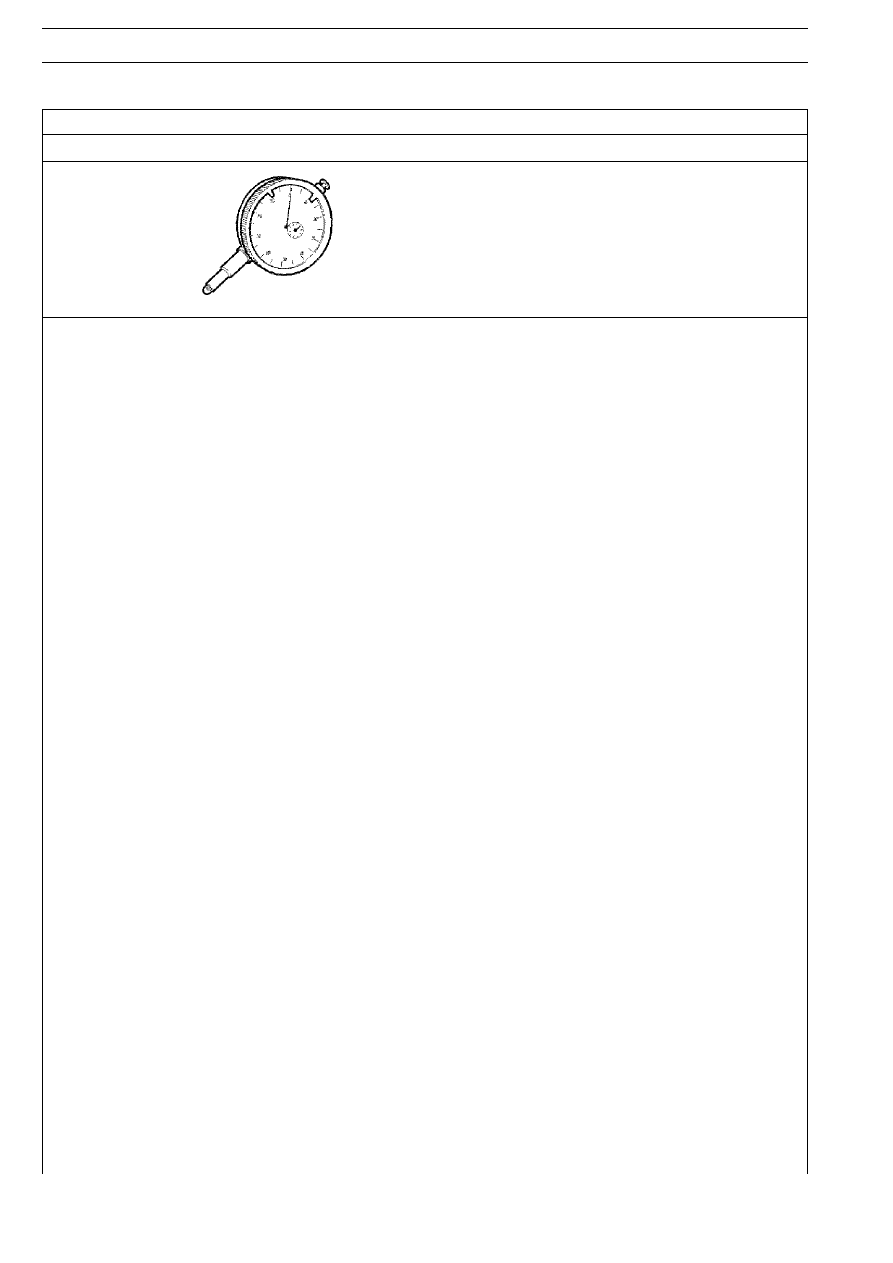

99395604

Индикатор (010 мм)

S

TRALIS

КП ZF 16 S 181 D.D./O.D. — 221 D.D., ОБОРУДОВАННЫЕ ТОРМОЗОМЗАМЕДЛИТЕЛЕМ INTARDER

71

Рисунок 2

Рисунок 3

Рисунок 4

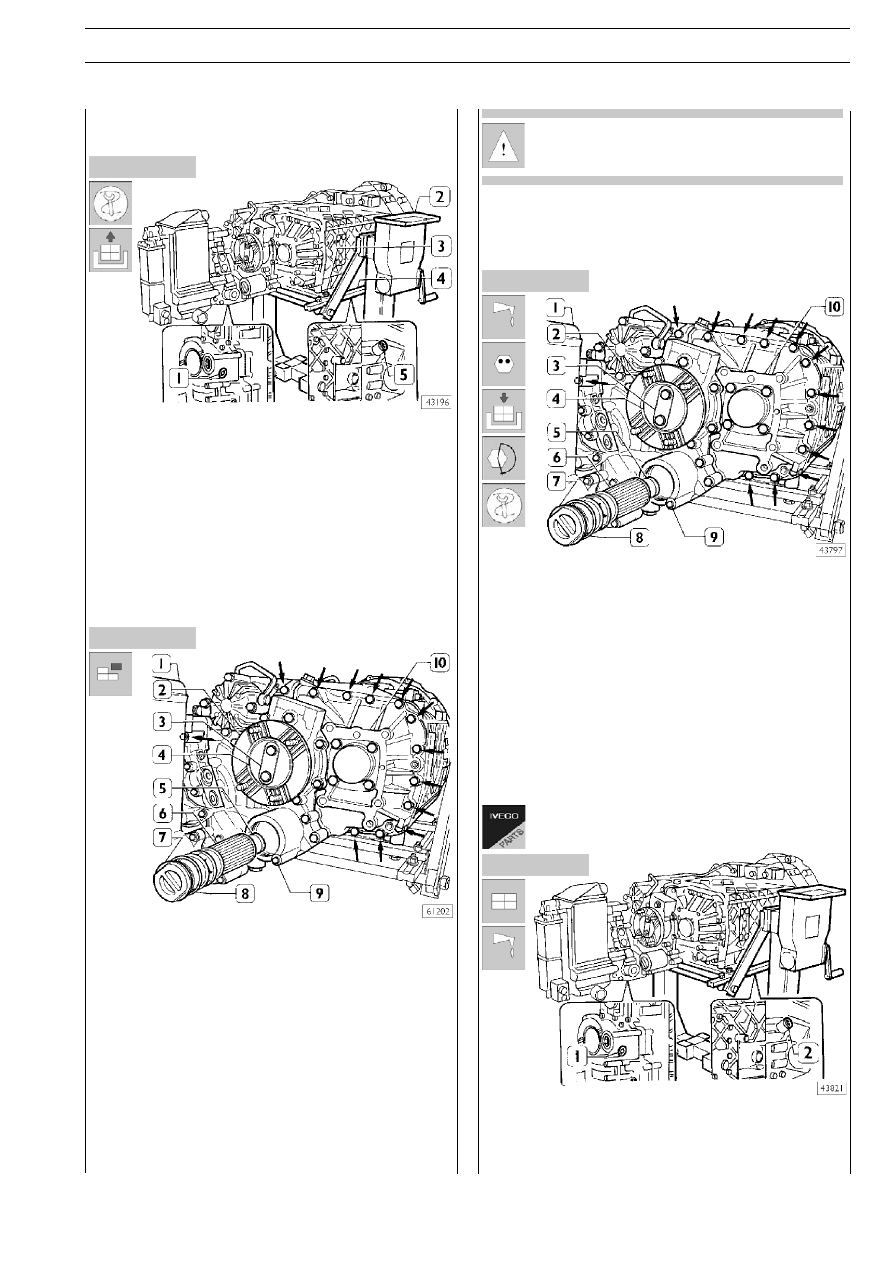

Снятие гидравлического тормозазамедлителя с
КП на стенде

Присоедините кронштейны 99371050 (3) к коробке пере
дач.

Используя стропы и таль, установите КП на вращающийся
стенд 99322205 (2), на который установлен также крон
штейн 99322225 (4).

Отверните пробку (5) и слейте масло из КП.

Отверните пробку (1) и слейте масло из гидравлического
тормозазамедлителя.

Разогните кернение предохранительной пластины (3) и сни
мите ее.

Отверните болты крепления фланца ведомого вала (2), сни
мите пластину (4) и находящийся под ней сальник.

Отверните болты (9) и извлеките пробку (7) с уплотнением
(8), масляный фильтр (6) и магнит (5).

Установите КП в вертикальное положение.

Отверните болты (

→) крепления гидравлического тормоза

замедлителя (1) к планетарному редуктору «ERU» (10). Про
деньте стропу под теплообменник и с помощью тали отде
лите тормоззамедлитель (1) от планетарного редуктора
«ERU» (10).

Снимите регулировочные шайбы с реактора и с
подшипника вала планетарного редуктора.

Ремонт гидравлического тормозазамедлителя описывается
в РАЗДЕЛЕ 5, «Гидравлический тормоззамедлитель
INTARDER».

Установка гидравлического тормозазамедлителя

Установите регулировочные шайбы на подшипник вала
«ERU» и на вал гидравлического тормозазамедлителя.
Установите тормоззамедлитель (1) на картер «ERU» (10),
затяните болты (

→) требуемым крутящим моментом.

Установите магнит (5), масляный фильтр (6), пробку (7) с уп
лотнением (8) и затяните болты (9) заданным крутящим мо
ментом.
Установите фланец (2) на вал планетарного редуктора. Уста
новите сальник. Перед установкой нанесите на него смазку.
Установите усиливающую пластину (4), затяните крепежные
болты заданным крутящим моментом.
Установите предохранительную пластину (3) на болты, за
керните ее с помощью приспособления 99370465.

Замените все уплотнения на новые.

Рисунок 5

Заверните пробку (1) сливного отверстия тормозазамед
лителя и пробку (2) сливного отверстия коробки передач.

Залейте в коробку передач с тормозомзамедлителем ус
тановленный объем масла соответствующей марки.

72

КП ZF 16 S 181 D.D./O.D. — 221 D.D., ОБОРУДОВАННЫЕ ТОРМОЗОМЗАМЕДЛИТЕЛЕМ INTARDER

S

TRALIS

Рисунок 6

Рисунок 7

Рисунок 8

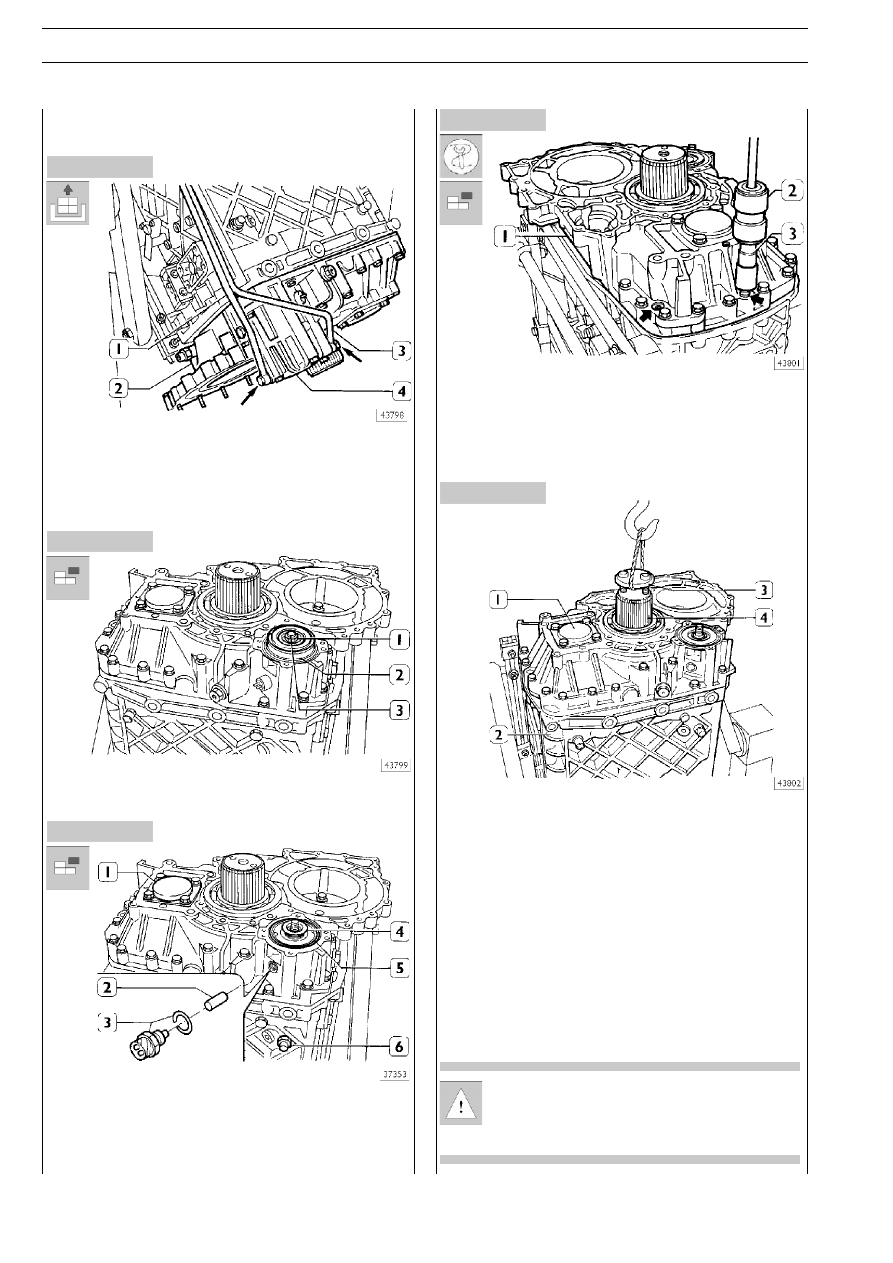

Снятие заднего картера планетарного
редуктора («ERU»)

Снимите гидравлический тормоззамедлитель, как это опи
сано в соответствующем разделе.

Отверните штуцеры (

→) и отсоедините трубки (1 и 3) от ци

линдра (4). Снимите цилиндр (4) с заднего картера «ERU» (2).

Отверните гайку (1) и снимите поршень (2) со штока (3).

Извлеките сальник (5), прокладку (4), переключатель (3),
толкатель (2) и стопор толкателя (6) из заднего картера
«ERU» (1).

Ударным съемником 99340205 (2) и приспособлением
99342143 (2) выпрессуйте два из трех центрирующих
штифтов из заднего картера «ERU» (1).

Стрелками показаны внешние центрирующие штифты, тре
тий находится внутри.

Рисунок 9

Рисунок 10

Отверните болты крепления заднего картера «ERU» (1) к
картеру КП (2). Установите усиливающую пластину (3) на
валу (4) планетарного редуктора, закрепив ее двумя болта
ми. При помощи тросов и тали отделите картер планетар
ного редуктора (1) от КП (2).

Разборка планетарного редуктора «ERU»

В данном подразделе описываются только те опе
рации, которые отличаются от описанных в соот
ветствующих разделах для КП без тормозазамед
лителя.
