Грузовик Iveco Stralis. Руководство - часть 83

S

TRALIS

КОРОБКА ПЕРЕДАЧ ZF 16 S 181 D.D./O.D. — 221 D.D.

41

Публикация  603.43.673

База — сентябрь 2001 г.

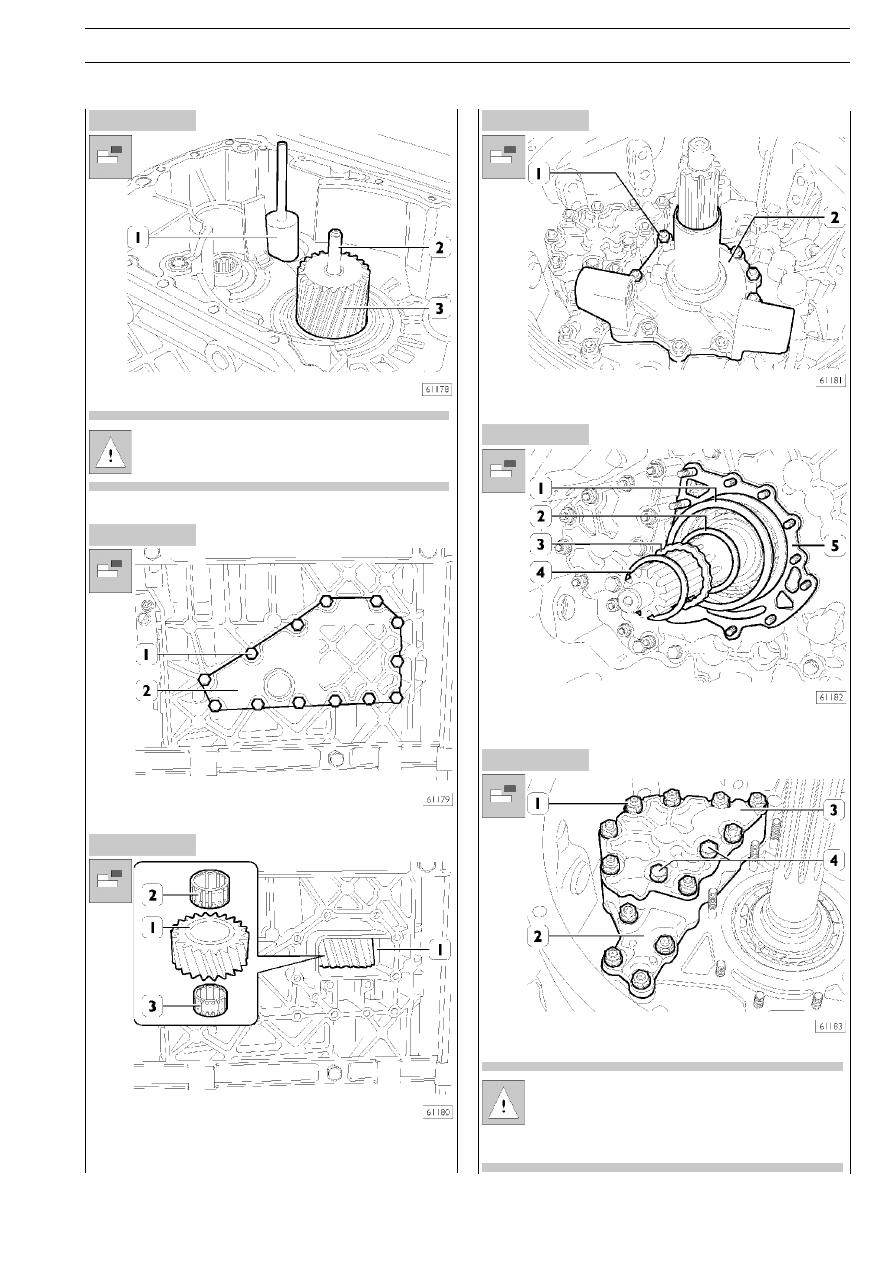

Рисунок 69

Рисунок 70

Рисунок 71

Рисунок 74

Рисунок 73

Рисунок 72

Извлеките вал передачи (1) заднего хода.

На некоторых КП, чтобы извлечь вал (1), необходи5
мо снять фиксирующую пластину, которой он кре5
пится к картеру КП.

Снимите трубку (2) с первичного вала (3).

Отверните болты (1) и снимите крышку (2);

Извлеките промежуточную шестерню задней передачи (1)
вместе с роликовыми подшипниками (2 и 3).

Отверните гайки (1) и снимите крышку ведущего вала (2);

Снимите упорную шайбу (4), пружину (3), упорную шайбу
(2), регулировочную шайбу (1) и прокладку (5).

Отверните гайки (1) и снимите масляный насос (2).

Чтобы снять масляный насос (2), не нужно отвора5
чивать болты (4). Данные болты крепят крышку (3) к
масляному насосу. Их отворачивают, если необхо5
димо получить доступ к  масляному насосу отдель5
но (например, для ремонта или осмотра).

42

КОРОБКА ПЕРЕДАЧ ZF 16 S 181 D.D./O.D. — 221 D.D.

S

TRALIS

База — сентябрь 2001 г.

Публикация  603.43.673

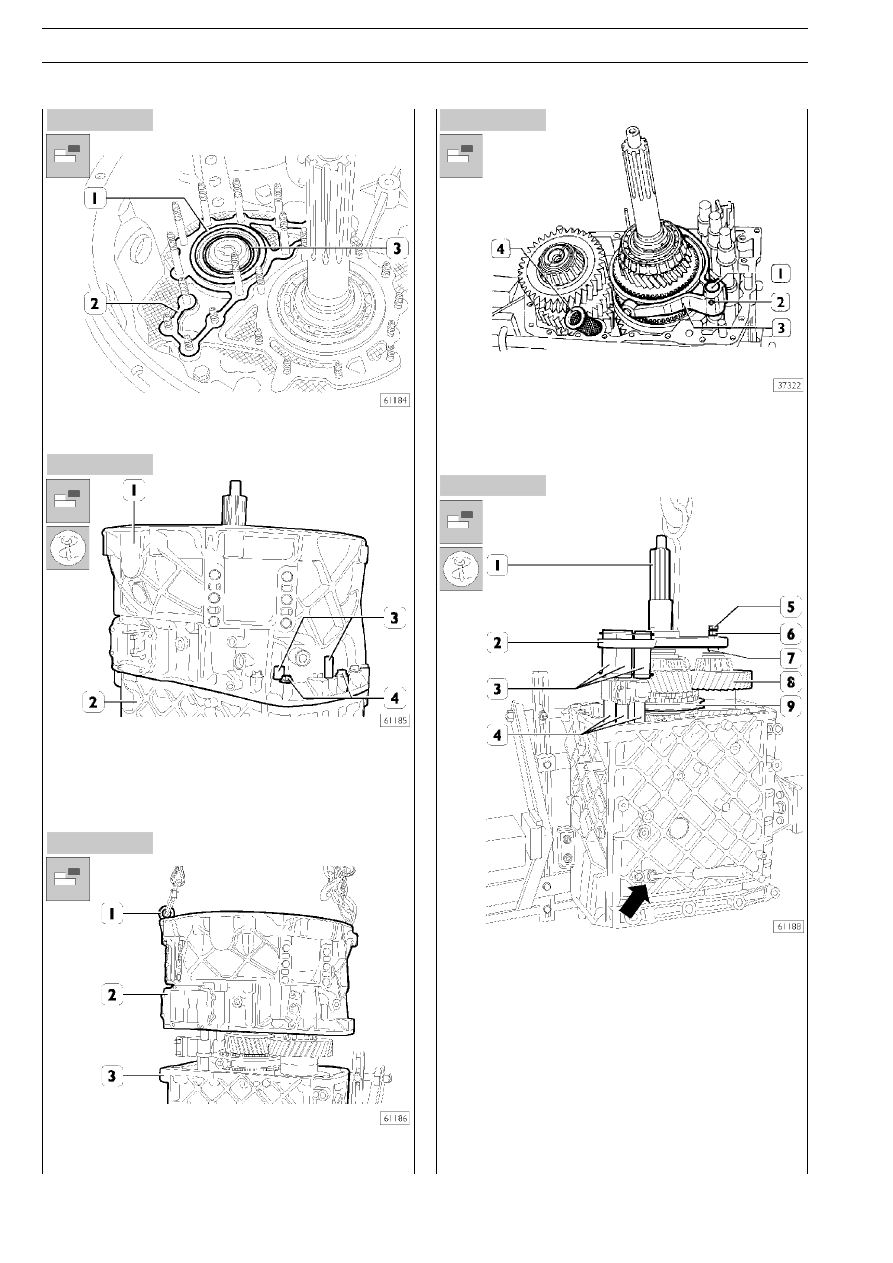

Рисунок 79

Рисунок 78

Рисунок 75

Рисунок 76

Рисунок 77

Снимите регулировочные шайбы (1) с конического ролико5
вого подшипника (3). Снимите прокладку (2).

Съемником 99340205 выпрессуйте штифты (3), центрирую5
щие переднюю крышку (1) на картере КП (2).

Отверните болты (4) и гайки крепления передней крышки (1)
к картеру КП (2).

При помощи рым5болтов (1) и тали снимите переднюю
крышку (2) с КП (3).

Извлеките масляный фильтр (4) из КП. Отверните 2 болта
типа «Торкс» (2) и шток привода включения/выключения де5
лителя (1) и извлеките вилку (3) в сборе с ползунами со
скользящей муфты.

Разместите приспособление 99360515 (2) на ведущем
валу (1), муфтах (3) и штоках (4).

Заверните болт (5) приспособления 99360515 (2) на вто5
ричном валу (8). Отрегулируйте положение гайки (6) и регу5
лировочной втулки таким образом, чтобы вторичный вал (8)
постоянно оставался соосным первичному валу (9) при его
последующем извлечении.

Присоедините приспособление 99360515 (2) к тали.

Через отверстие (см. стрелку) в КП отверткой нажмите на
болт (2, Рис. 81), чтобы высвободить штоки включения/вы5
ключения и одновременно с ними вал. Извлеките вал и што5
ки из картера КП.

S

TRALIS

КОРОБКА ПЕРЕДАЧ ZF 16 S 181 D.D./O.D. — 221 D.D.

43

Публикация  603.43.673

База — сентябрь 2001 г.

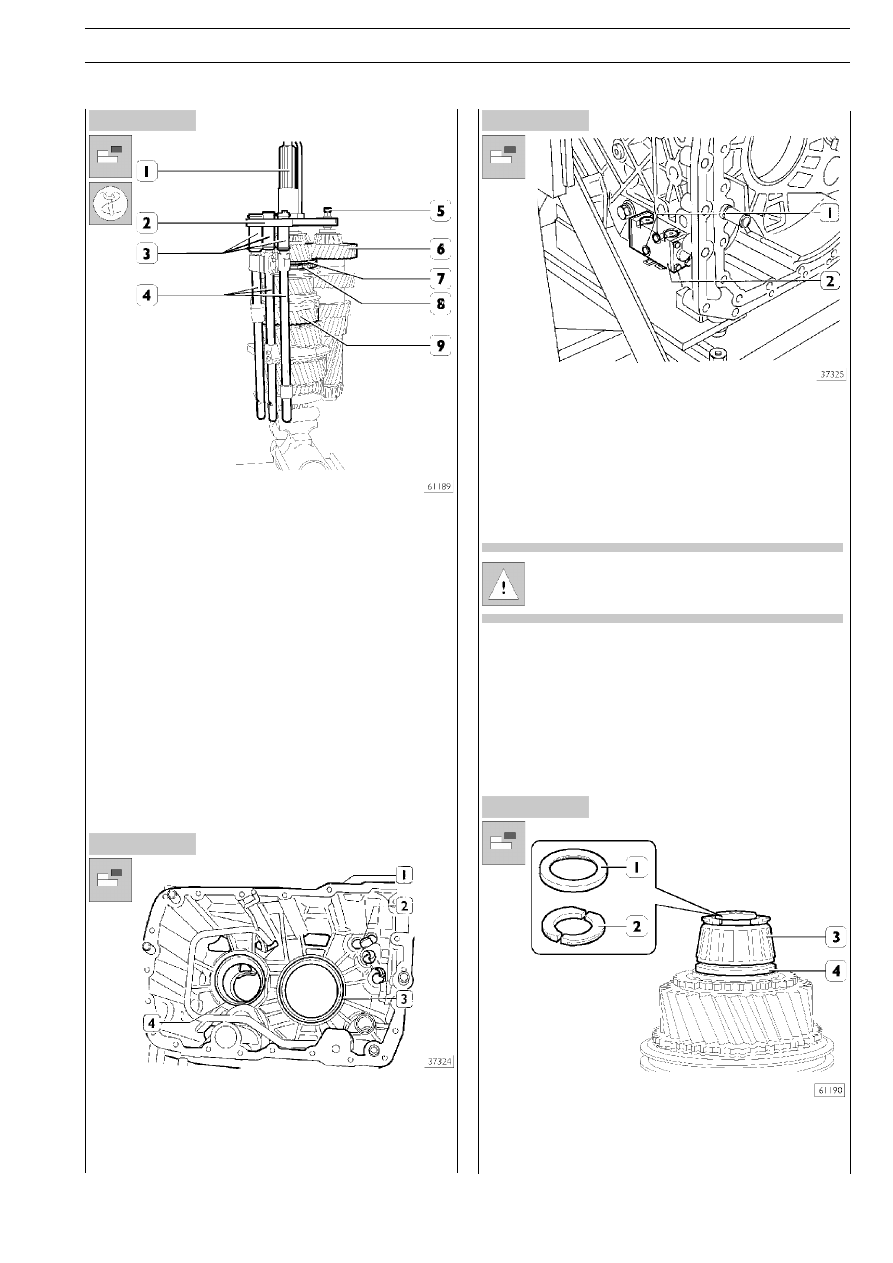

Рисунок 80

Рисунок 81

Рисунок 82

Рисунок 83

Зажмите первичный вал в тиски.

Выверните болт (5) и извлеките вторичный вал (6).

Снимите втулки (3) со штоков (4) и достаньте их из скользя5
щих муфт.

Снимите ведущий вал (1) с первичного вала (9).

 Снимите кольцо синхронизатора (8) и соединительную
муфту (7).

Извлеките шпильку (2) в сборе с пружиной из картера КП
(1). Подходящим бородком извлеките из ступицы наружные
кольца  (3) и (4) подшипников вторичного и первичного ва5
лов со стороны планетарного редуктора «ERU». Продуйте
трубки подачи масла сжатым воздухом.

Отверните 2 болта (1) и снимите золотник включения/вы5
ключения делителя (2);

Не разбирайте золотник включения/выключения
делителя (2), он не подлежит ремонту. В случае его
неисправности замените золотник целиком.

Разборка первичного вала

Приподнимите вал, подцепив его за предохранительное
кольцо (1), и извлеките полукольца (2). Подходящим съемни5
ком извлеките внутреннее кольцо конического роликового
подшипника (3), затем снимите упорную шайбу (4).

44

КОРОБКА ПЕРЕДАЧ ZF 16 S 181 D.D./O.D. — 221 D.D.

S

TRALIS

База — сентябрь 2001 г.

Публикация  603.43.673

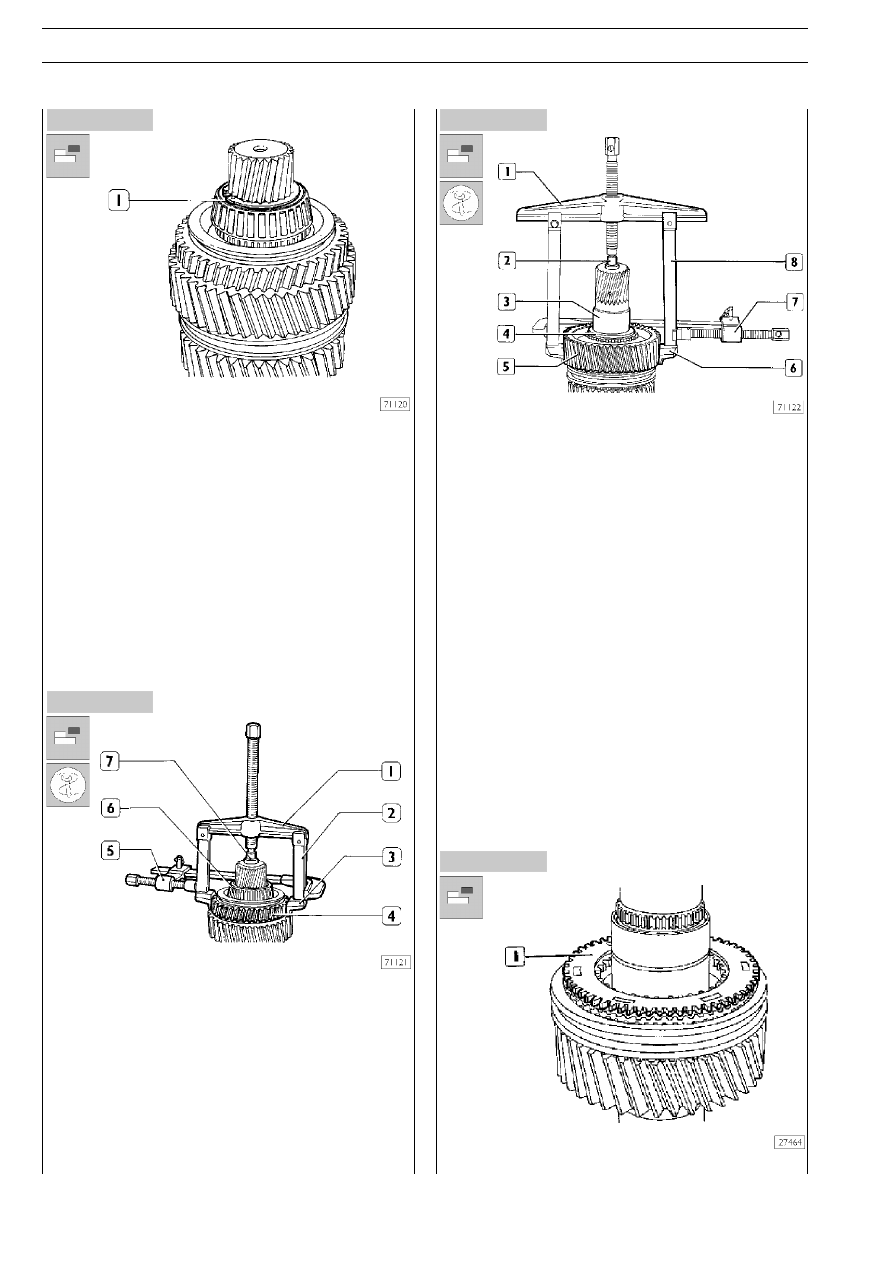

Рисунок 86

Рисунок 87

Рисунок 85

Рисунок 84

Переверните первичный вал в тисках и снимите разрезное
стопорное кольцо (1).

Снимите шестерню передачи заднего хода (4) и внутреннее
кольцо (6) подшипника, со стороны планетарного редукто5
ра «ERU», с помощью приспособления, состоящего из:
❑ захватов (3);
❑ лап (2);
❑ винтового съемника (1);
❑ упорного блока 99345058 (7);
❑ струбцины (5).
Снимите роликовый подшипник шестерни передачи заднего
хода (4) с первичного вала.

Снимите шестерню 15й передачи (5), соединительную муф5
ту (4) и внутреннее кольцо подшипника передачи заднего
хода с помощью приспособления состоящего из:
❑ захватов (6);
❑ лап (8);
❑ винтового съемника (1);
❑ упорного блока 99345058 (2);
❑ струбцины (7).
Снимите подшипник шестерни 15й передачи с вала.

Извлеките соединительную муфту (1).
