КОРОБКА ПЕРЕДАЧ ZF 16 S 181 D.D./O.D. — 221 D.D.

33

Публикация  603.43.673

База — сентябрь 2001 г.

Рисунок 35

Рисунок 37

Рисунок 32

Рисунок 33

Рисунок 34

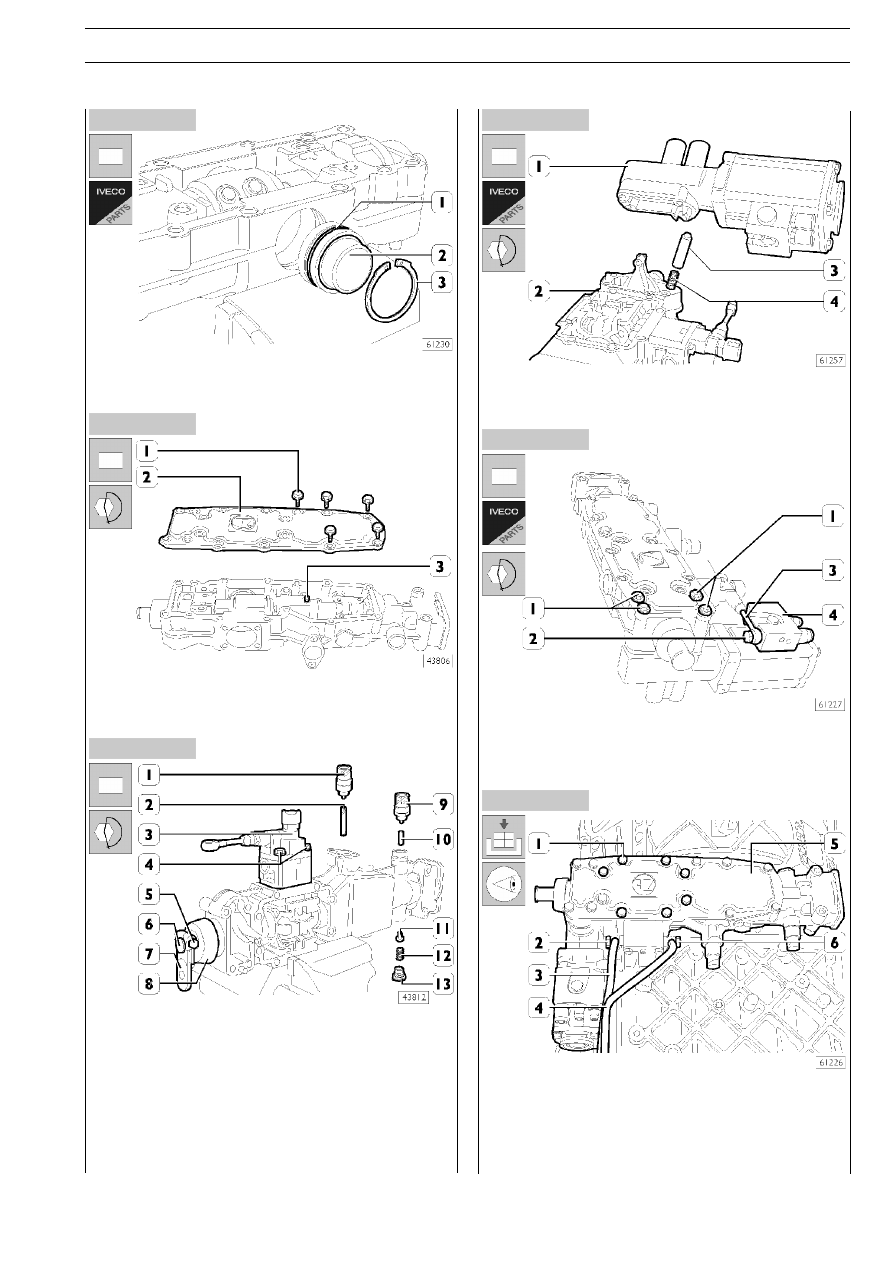

Установите на поршень (2) новое поршневое кольцо (1),
затем установите его в картер, зафиксировав с помощью
стопорного кольца (3).

Установите штифт (3) в картер.
Установите верхнюю крышку (2) с новой прокладкой.
Затяните болты (1) с заданным крутящим моментом.

В завершение сборки установите:
❑ Толкатель (11), пружину (12), пробку (13) с новой про5

кладкой;

❑ толкатели (2 и 10), выключатели (1 и 9) с новыми шай5

бами;

❑ Чашку (8), рычаг (7) на шток (6) в их исходное положе5

ние и затяните гайку (5) с указанным крутящим момен5
том.

Установите в картер (2) толкатель (3) и пружину (4).

Установите сервопривод (1) с новой прокладкой.

Рисунок 36

Затяните болты (1) с заданным крутящим моментом.

Подсоедините трубку (3) пневмосистемы к распределителю
(4) и затяните штуцер (2) с указанным крутящим моментом.

Установите привод переключения передач (5), затяните
крепежные болты (1) с заданным крутящим моментом.

Подсоедините трубки (3 и 4) штуцерами (2 и 6) к картеру
(5) в их исходном положении, установив новые шайбы.

34

КОРОБКА ПЕРЕДАЧ ZF 16 S 181 D.D./O.D. — 221 D.D.

S

TRALIS

База — сентябрь 2001 г.

Публикация  603.43.673

Рисунок 38

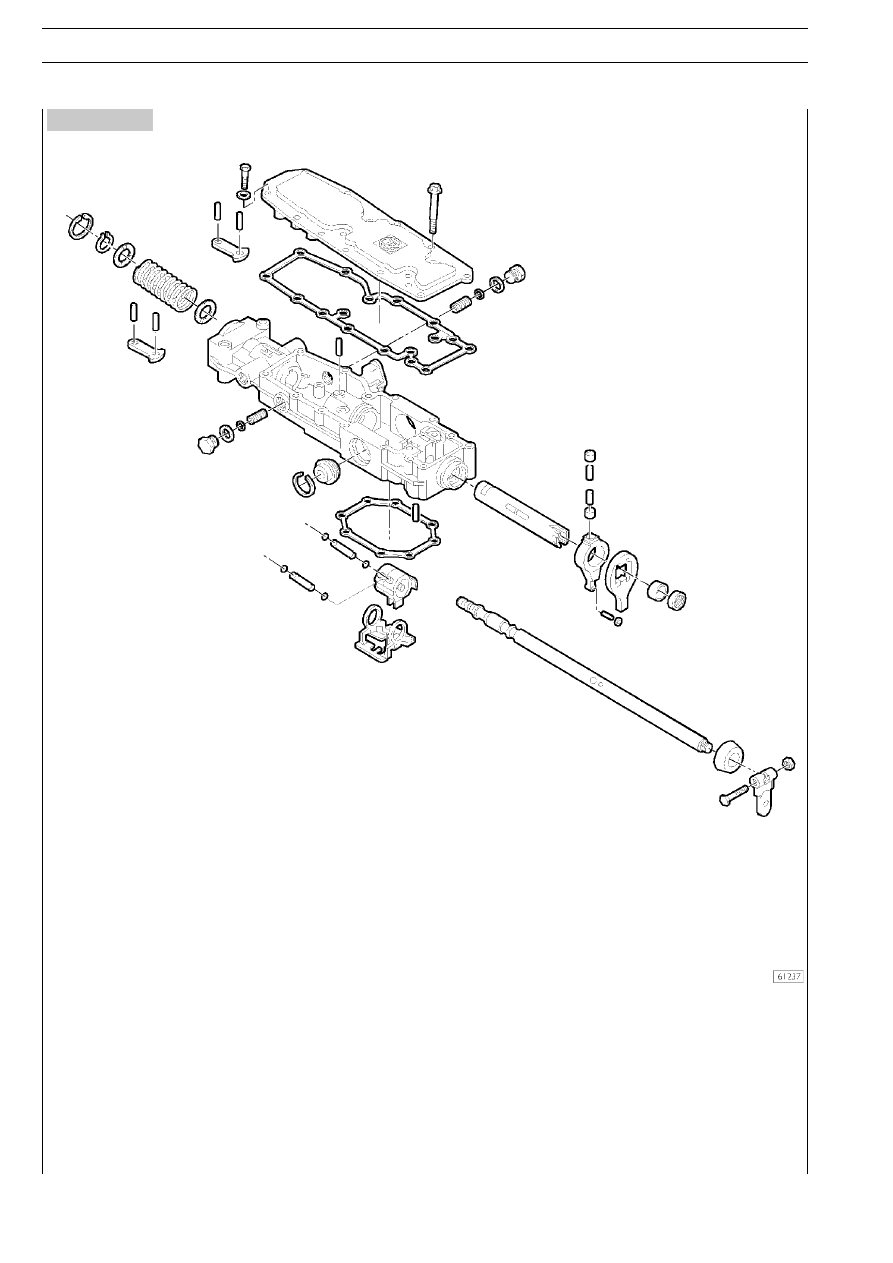

ДЕТАЛИ КОРОБКИ ПЕРЕДАЧ

S

TRALIS

КОРОБКА ПЕРЕДАЧ ZF 16 S 181 D.D./O.D. — 221 D.D.

35

Публикация  603.43.673

База — сентябрь 2001 г.

Снятие заднего картера

Рисунок 44

Рисунок 43

Рисунок 42

Рисунок 39

Рисунок 40

Рисунок 41

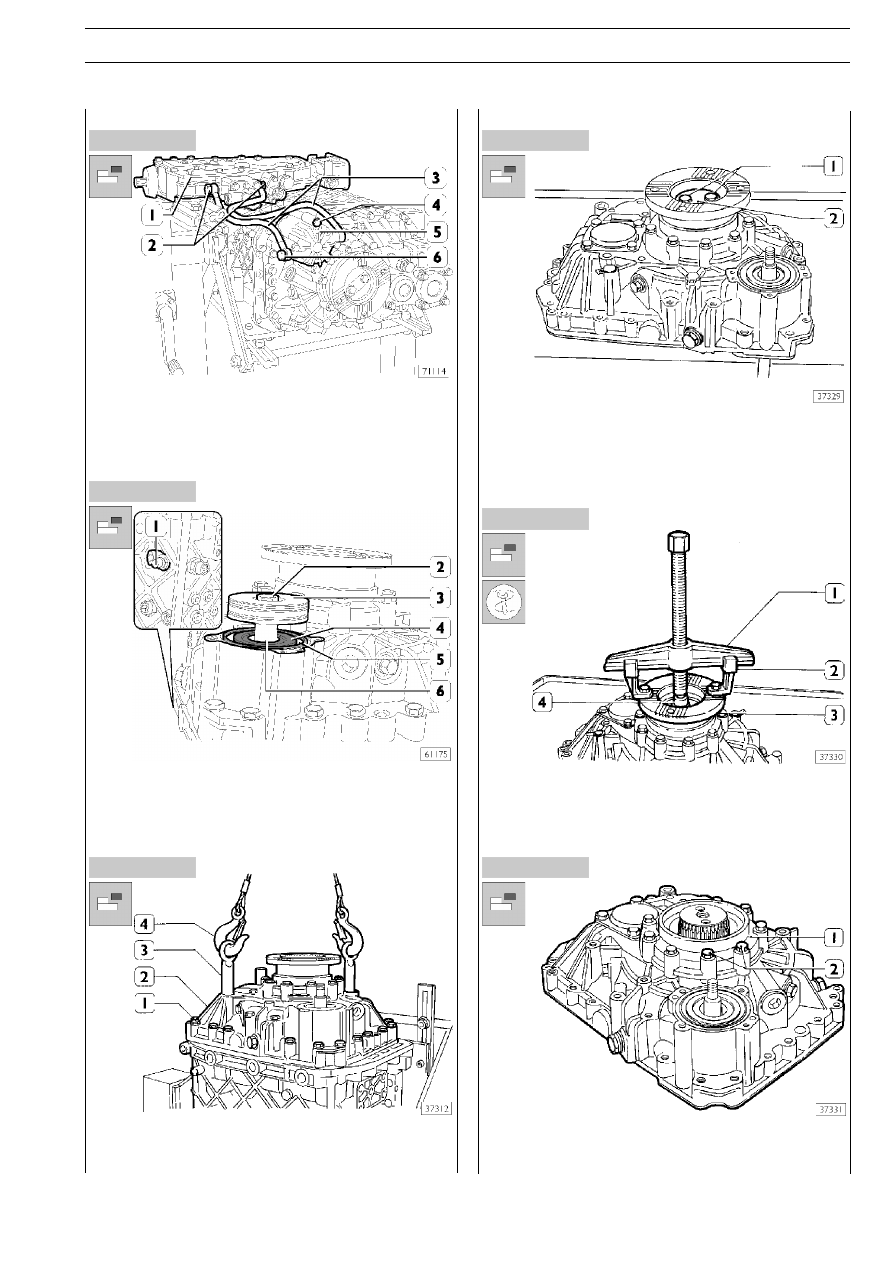

Снимите привод переключения передач (1), как это описа5
но в соответствующем разделе.
Отметьте положение трубок (3), затем отсоедините их от
планетарного редуктора «ERU», отвернув штуцеры (6) вме5
сте с шайбами.

Открутите гайку (2) и извлеките поршень (3) с двумя коль5
цами и гасителем вибрации от штока включения «ERU» (6).
Извлеките кольцо (5). С помощью отвертки извлеките саль5
ник (4) штока (6).
Отверните штифт (1) фиксации штока (6).

Отверните болты (1). Вверните рым5болты (3) в задний кар5
тер. При помощи тросов (4) и тали снимите задний картер
(2) с КП.

Разборка планетарного редуктора «ERU»

Снимите предохранительную пластину, отверните два бол5
та (1). Извлеките пластину (2) и расположенную под ней
прокладку.

Выпрессуйте фланец (3) ведомого вала с помощью приспо5
собления, состоящего из: двух лап (2), винтового съемника
(1), упорного блока 99345058 (4).

Отверните болты (2), снимите крышку (1) и извлеките под5
шипник, регулировочную шайбу и прокладку.

36

КОРОБКА ПЕРЕДАЧ ZF 16 S 181 D.D./O.D. — 221 D.D.

S

TRALIS

База — сентябрь 2001 г.

Публикация  603.43.673

Рисунок 45

Рисунок 48

Рисунок 47

Рисунок 50

Рисунок 46

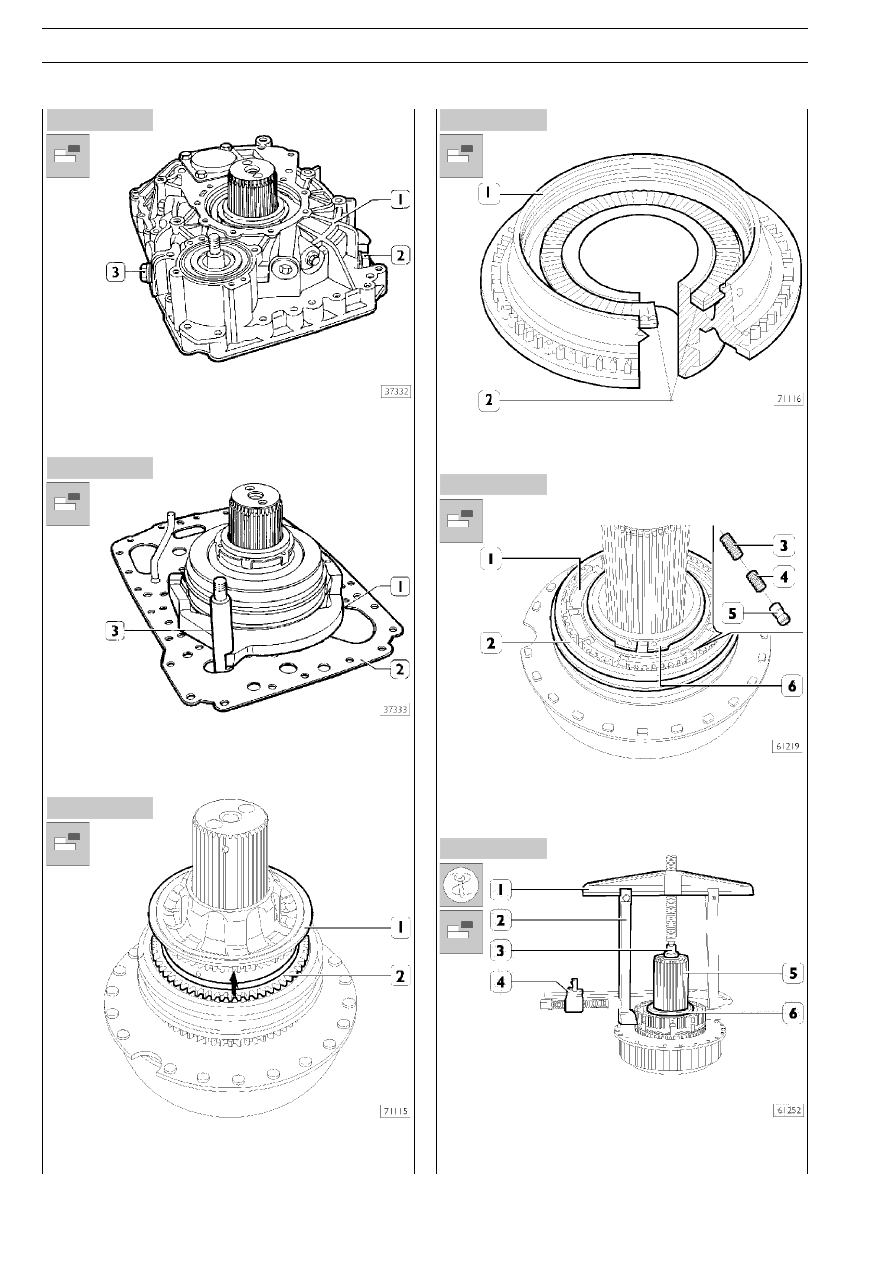

Выверните штифты (2 и 3) и снимите картер (1) с планетар5
ного редуктора «ERU».

Извлеките шток (3), вилку (1) и направляющие штоки меха5
низма включения «ERU».

Снимите промежуточную пластину (2).

Снимите соединительную муфту (1) вместе с пятым ролико5
вым подшипником и кольцом синхронизатора (2) со ступи5
цы скользящей муфты.

Извлеките пятый роликовый подшипник (2) из соединитель5
ной муфты (1).

Рисунок 49

Аккуратно снимите со ступицы скользящую муфту (1), обра5
щая внимание на находящиеся внутри ролики (5) и пружины
(3 и 4). Снимите стопорное кольцо (6).

Приспособлением, состоящим из винтового съемника (1),
лап(2), упорного блока (3) и струбцины (4) снимите ступицу
скользящей муфты с вала планетарного редуктора (5).
