S

TRALIS

КОРОБКА ПЕРЕДАЧ ZF 16 S 181 D.D./O.D. — 221 D.D.

29

Публикация  603.43.673

База — сентябрь 2001 г.

530210

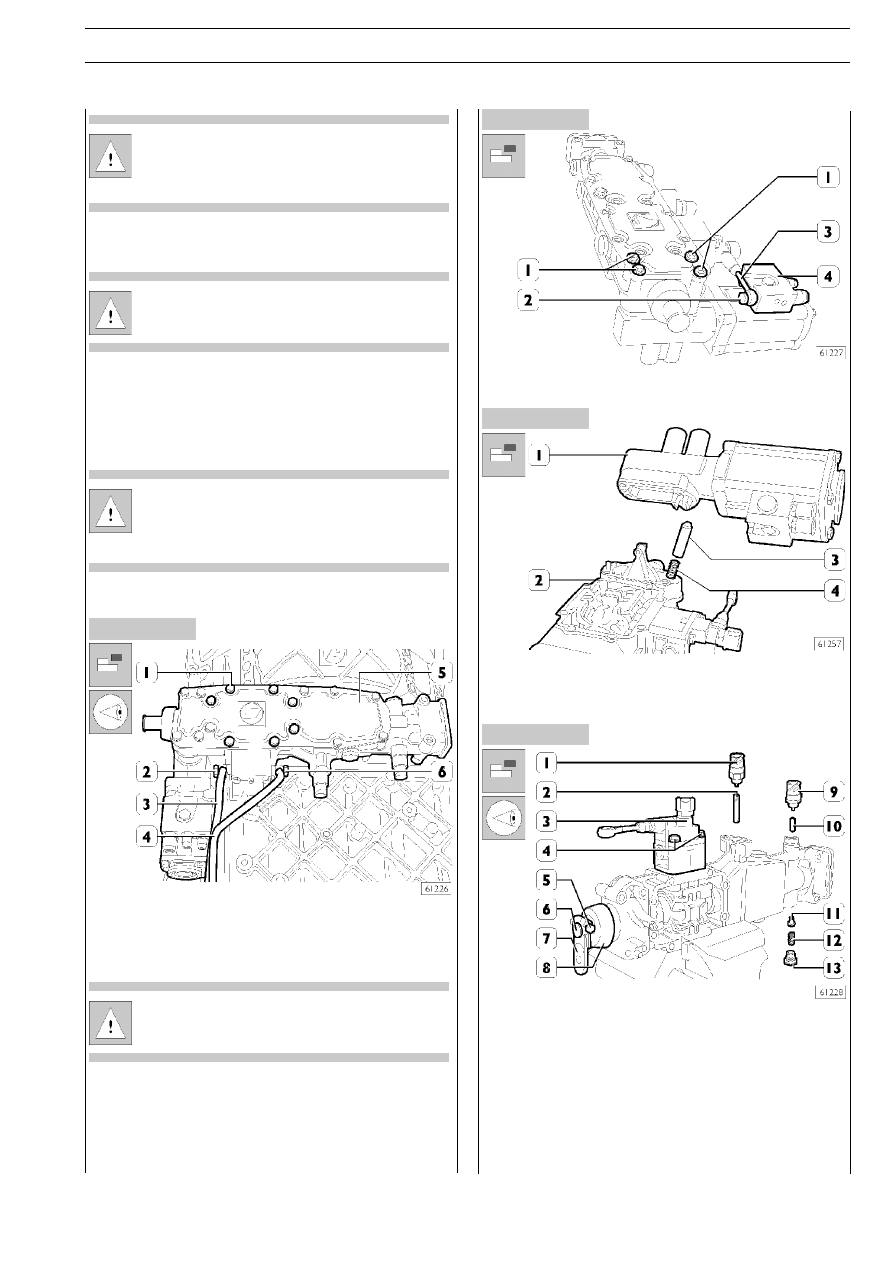

РЕМОНТНЫЕ РАБОТЫ

Следующие ремонтные операции выполняются на
КП ZF 16 S 181 и, если это не указано специаль5
но, также выполняются на КП ZF 16 S 221, так как
их конструкции похожи.

Тщательно вымойте коробку снаружи, слейте масло в при5
готовленную емкость.

При утилизации смазочных материалов и раство5
рителей следует придерживаться соответствующих
положений  действующего  законодательства.

Установите крепежные скобы для фиксации 99371031 на КП.

Используя стропы и таль, установите КП на вращающийся
стенд 99322205, на который установлен также кронштейн
99322225.

При ремонте необходимо использовать специаль5
ный инструмент.
 Для упрощения сборки всегда кладите снятые де5
тали в определенное место в порядке их снятия.

530220

Сервопривод КП

Снятие

Отметьте положение трубок (3 и 4), затем отсоедините их
от КП (5), отвернув штуцеры (2 и 6) вместе с шайбами.

Отверните болты (1) крепления и снимите привод переклю5
чения передач (5) в сборе с сервоприводом с КП.

Сервопривод ремонту не подлежит. В случае неис5
правности его следует заменить целиком.

Установка

Выполните операции в обратном порядке, установите но5
вые уплотнения и затяните болты (1) и штуцеры (2 и 6) с ука5
занным крутящим моментом.

Рисунок 13

Рисунок 14

Рисунок 15

Рисунок 12

Разборка

Отверните патрубок (2) и отсоедините трубку (3) пневмо5
системы от распределителя (4).

Отверните болты (1, Рис. 13) и отсоедините сервопривод
(1) от привода переключения передач (2);

Извлеките толкатель (3) вместе с пружиной (4).

Отметьте положение рычага (7) на штоке (6) для последую5
щей сборки.
Ослабьте гайку  (5) и снимите рычаг (7) со штока (6).
Извлеките чашку (8).
Снимите:
❑ Клапан (3), предварительно отвернув болты (4).

❑ Выключатели (1 и 9) с шайбами и толкателями (2 и 10).

❑ Заглушку (13) вместе с шайбой, пружиной (12) и тол5

кателем (11).

30

КОРОБКА ПЕРЕДАЧ ZF 16 S 181 D.D./O.D. — 221 D.D.

S

TRALIS

База — сентябрь 2001 г.

Публикация  603.43.673

Рисунок 16

Рисунок 17

Рисунок 18

Рисунок 19

Рисунок 20

Рисунок 21

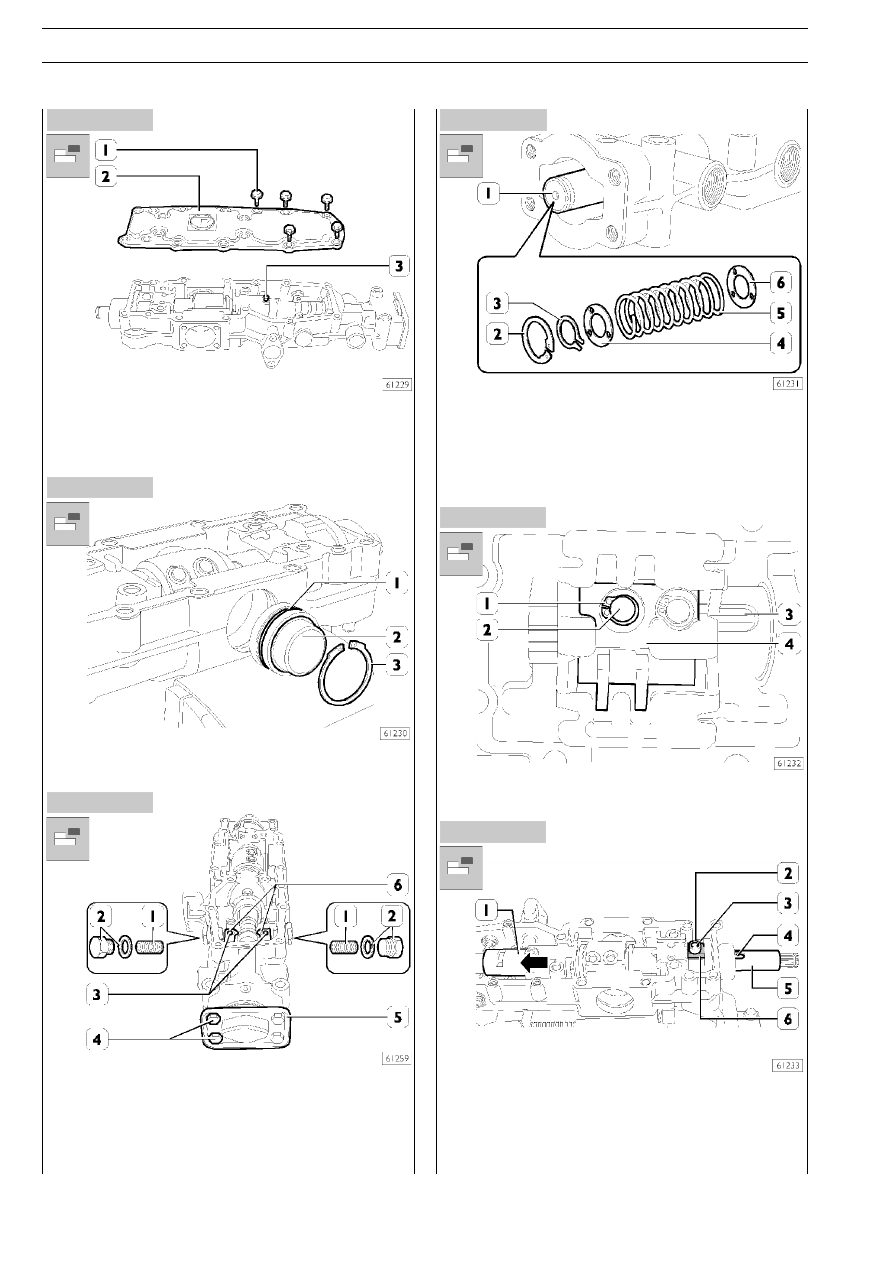

Отверните болты (1) и снимите верхнюю крышку (2);
Извлеките штифт (3).

Снимите пружинное стопорное кольцо (3) и извлеките пор5
шень (2) вместе с кольцом (1).

Отверните пробки (2) вместе с шайбами, извлеките пружи5
ны (1) и снимите рычаги (6).

При необходимости, извлеките также штифты (3).

Отверните болты (4) и снимите крышку (5).

Снимите пружинное стопорное кольцо (2) со штока (1).

С помощью шайбы (4) сожмите пружину (5) и снимите пру5
жинное стопорное кольцо (3), затем снимите шайбу (4), из5
влеките пружину (5) и шайбу (6).

Выньте пружинные стопорные кольца (1) и штифты (2), кото5
рые фиксируют поводок (4) на штоке (3).

Переместите втулку (1) в направлении, указанном стрел5
кой.

С помощью бородка нанесите удар по верху рычага (6),
чтобы он вышел из подшипника (3) и штифта (2), который
необходимо извлечь из проточки в штоке (5).

S

TRALIS

КОРОБКА ПЕРЕДАЧ ZF 16 S 181 D.D./O.D. — 221 D.D.

31

Публикация  603.43.673

База — сентябрь 2001 г.

Рисунок 24

Рисунок 26

Рисунок 25

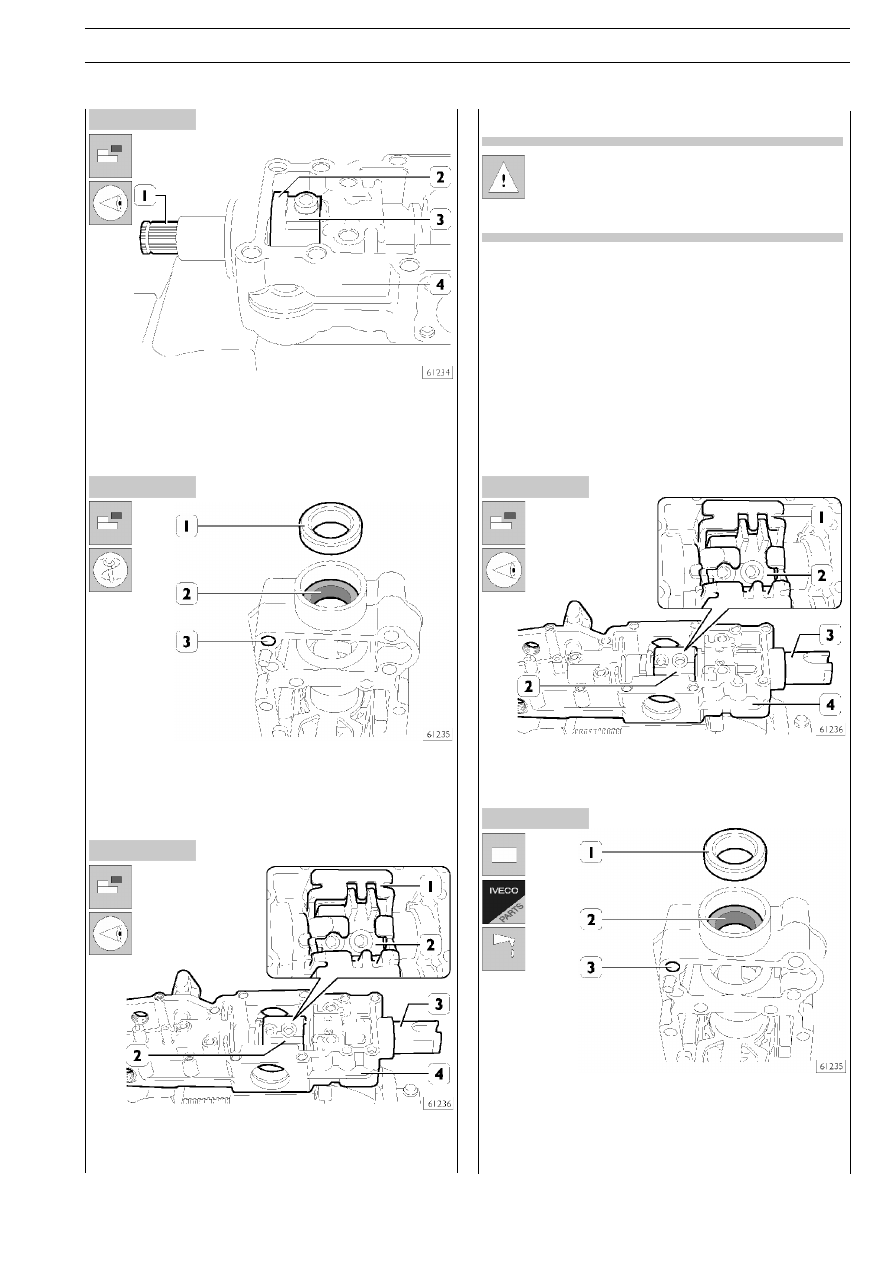

Отметьте положение рычагов (2 и 3), затем извлеките их из
картера (4), удалив шток (1).

Рисунок 23

Съемником 99348004 выпрессуйте втулку (2) и сальник (1)
из картера (3).

Отметьте положение фиксатора (1) и поводка (2), затем из5
влеките их из картера (4), предварительно вынув втулку (3).

Сборка

При сборке замените все уплотняющие элементы:
кольца, медные шайбы, прокладки, сальники, а так5
же роликовые подшипники и штифты Удостоверь5
тесь, что пружины не сломаны и не ослаблены.

Установите фиксатор (1) и поводок (2) в картер (4) в их ис5
ходное положение в соответствии с метками, затем устано5
вите втулку (3).

С помощью подходящей оправки запрессуйте втулку (2) в
картер (3).

С помощью подходящей оправки запрессуйте сальник (1) в
картер (3). На внутреннюю поверхность сальника нанесите
консистентную смазку.

Рисунок 22

32

КОРОБКА ПЕРЕДАЧ ZF 16 S 181 D.D./O.D. — 221 D.D.

S

TRALIS

База — сентябрь 2001 г.

Публикация  603.43.673

Рисунок 29

Рисунок 30

Рисунок 27

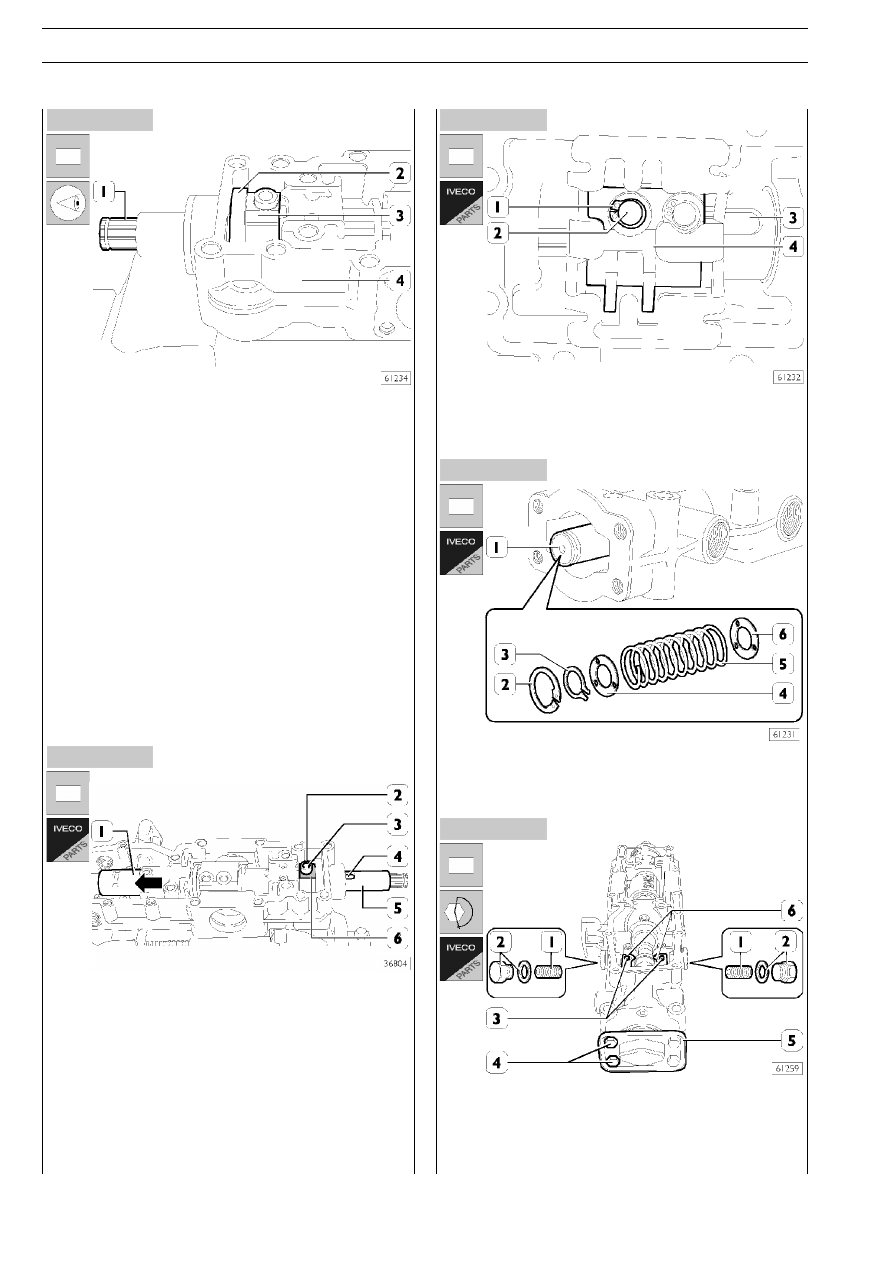

Установите рычаги (2 и 3) в картер (4) в их исходное поло5
жение в соответствии с метками, затем установите шток (1).

Переместите втулку (1) в направлении, указанном стрел5
кой.

Установите новый роликовый подшипник (3) и штифт (2) на
рычаг (6). Проверните шток (5) таким образом, чтобы про5
точка (4) находилась в правильном положении относитель5
но подшипника (3) и штифта (2).

Расположив рычаг (6) на плоской поверхности, аккуратно
запрессуйте подшипник (3) и штифт (2) так, чтобы они во5
шли в посадочные места заподлицо с поверхностью рычага
(6) и правильно совместились с проточкой (4) на штоке (5).

Рисунок 28

Зафиксируйте поводок (4) на штоке (3), установив штифты
(2), затем установите на них новые пружинные стопорные
кольца (1).

Установите на шток: шайбу (6), пружину (5), шайбу (4), за5
тем установите новое пружинное стопорное кольцо (3).

Вставьте новое стопорное кольцо (2).

Установите новую прокладку на крышку (5), вверните болты
(4) и затяните их с указанным крутящим моментом.

Установите рычаги (6) на штифты (3). Заверните пробки (2)
с новыми шайбами и пружинами (1) и затяните их с указан5
ным крутящим моментом.

Рисунок 31
