S

TRALIS

КОРОБКА ПЕРЕДАЧ ZF 16 S 181 D.D./O.D. — 221 D.D.

21

Публикация  603.43.673

База — сентябрь 2001 г.

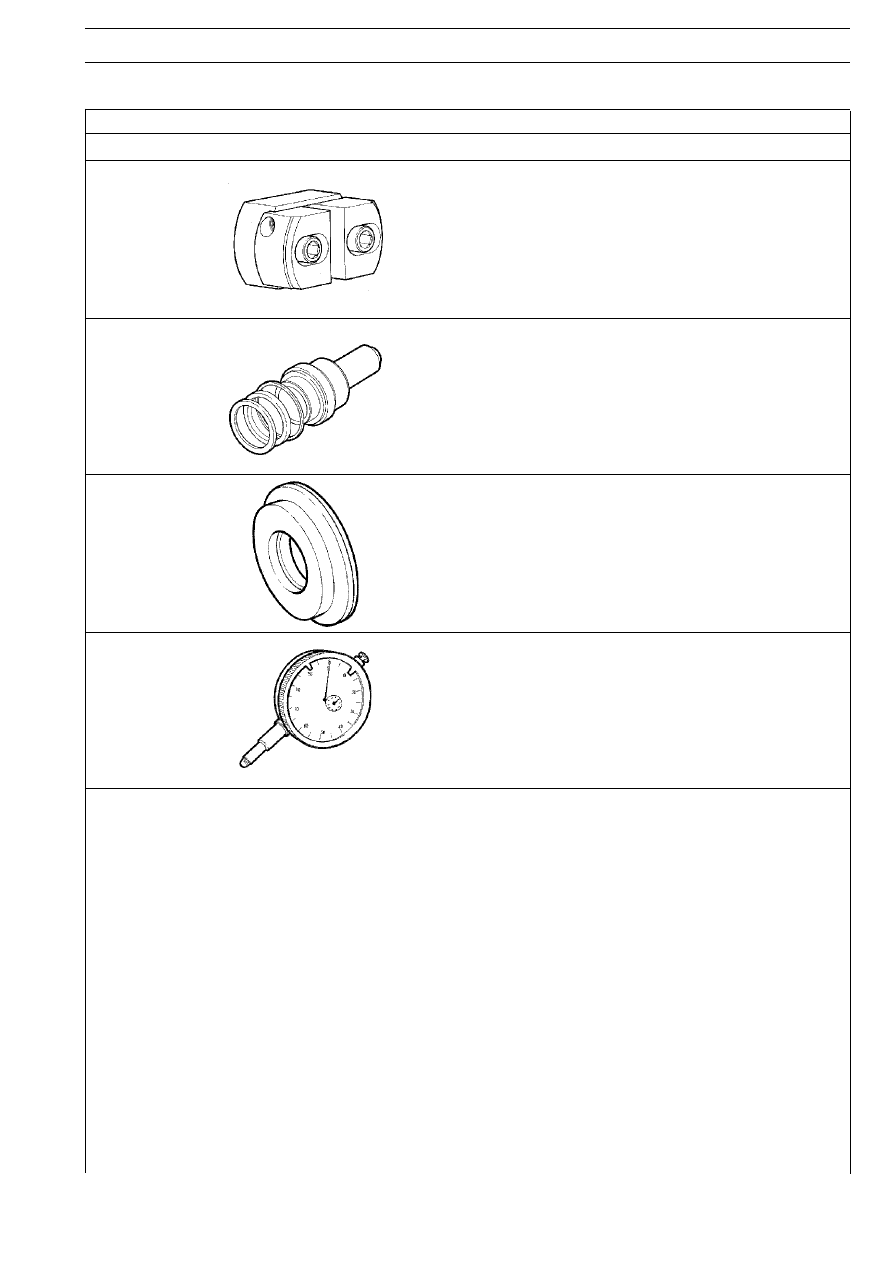

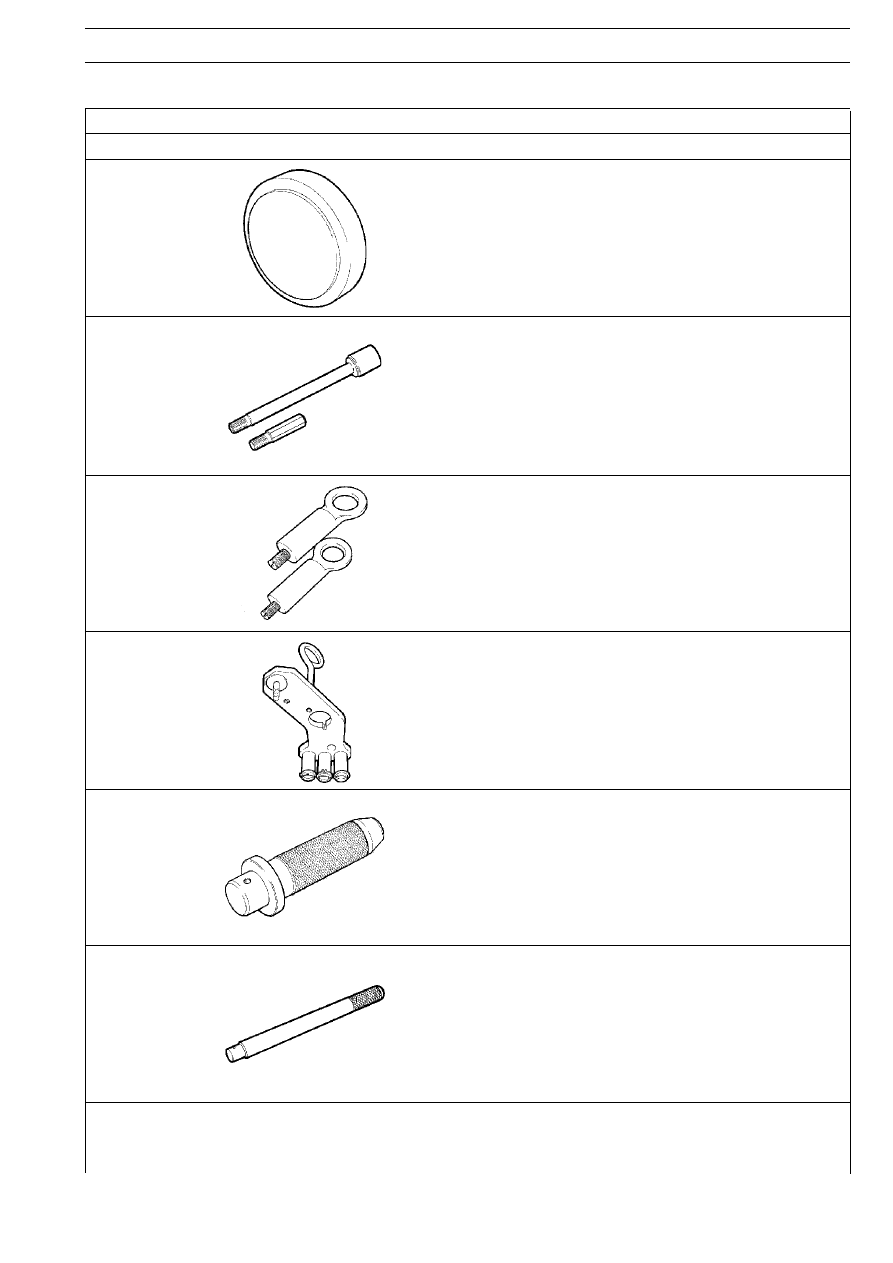

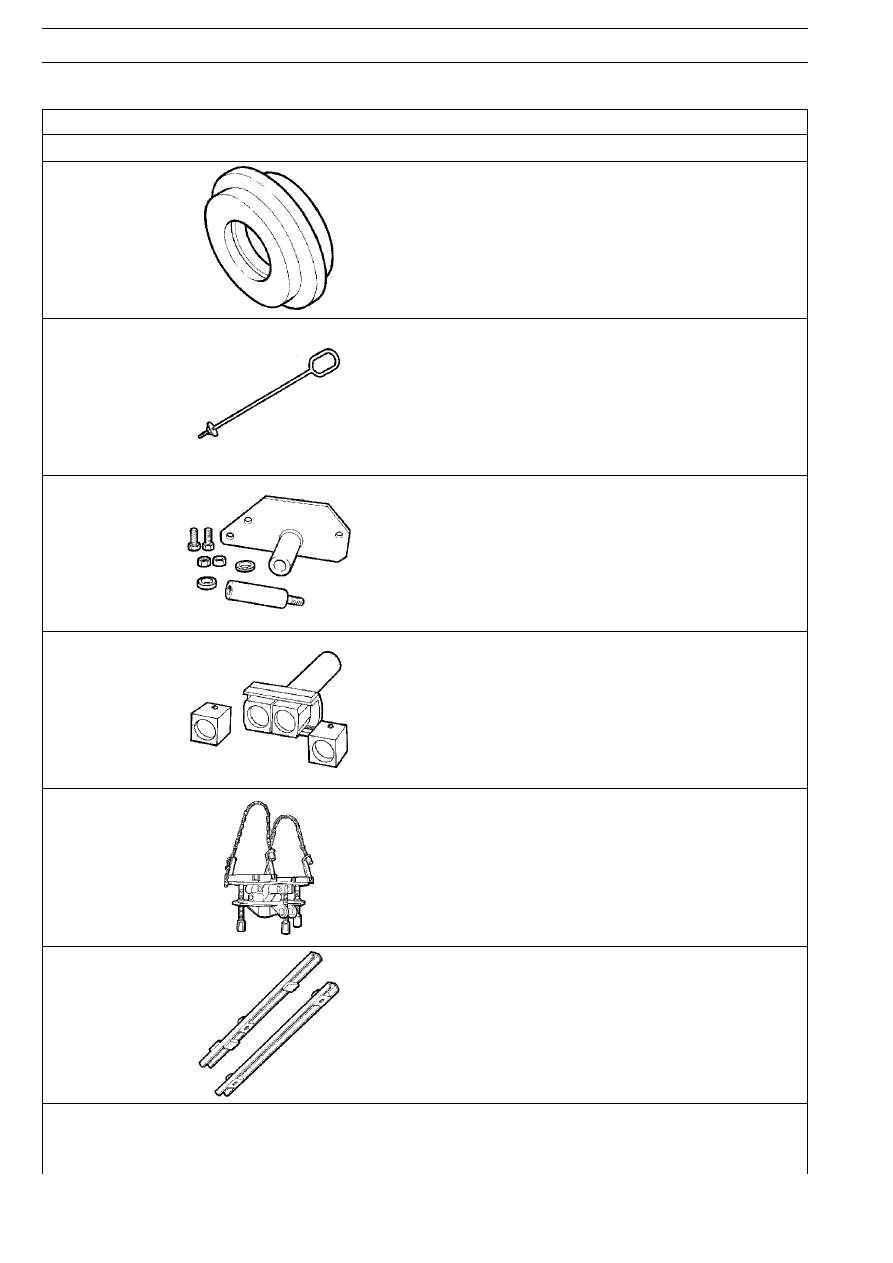

ИНСТРУМЕНТЫ И ОСНАСТКА

НОМЕР  ИНСТРУМЕНТА

ОПИСАНИЕ

99345092

Упорный блок для съемников

99347092

Приспособления для извлечения передних
и задних центрирующих штифтов КП
(используются вместе со съемником 99340205)

99360502

Рым5болты для демонтажа и установки редуктора

99360515

Приспособление для снятия и установки первичного вала,
вторичного вала и вилок

99370006

Рукоятка для сменных оправок

99370007

Рукоятка для сменных оправок

22

КОРОБКА ПЕРЕДАЧ ZF 16 S 181 D.D./O.D. — 221 D.D.

S

TRALIS

База — сентябрь 2001 г.

Публикация  603.43.673

ИНСТРУМЕНТЫ И ОСНАСТКА

НОМЕР  ИНСТРУМЕНТА

ОПИСАНИЕ

99370420

Оправка для установки уплотнения передней крышки КП
(используется с 99370006)

99370449

Приспособление для снятия и установки первичного вала

99370450

Приспособление для регулировки вилки включения делителя

99370465

Приспособление для кернения предохранительных пластин

99370629

Платформа для поддерживания КП при монтаже5демонтаже с
автомобиля

99371050

Крепежные скобы для фиксации КП при ремонте
(используются с 99322205 5 99322225)

S

TRALIS

КОРОБКА ПЕРЕДАЧ ZF 16 S 181 D.D./O.D. — 221 D.D.

23

Публикация  603.43.673

База — сентябрь 2001 г.

ИНСТРУМЕНТЫ И ОСНАСТКА

НОМЕР  ИНСТРУМЕНТА

ОПИСАНИЕ

99374093

Оправка для установки наружных колец подшипников
диаметром от 91 до 134 мм (используется с 99370007)

99374421

Оправка для установки уплотнения задней крышки

99374370

Оправка для установки маслоотражателя на ведущий вал
(используется с 99370006)

99395604

Индикатор (0510 мм)

24

КОРОБКА ПЕРЕДАЧ ZF 16 S 181 D.D./O.D. — 221 D.D.

S

TRALIS

База — сентябрь 2001 г.

Публикация  603.43.673

ДИАГНОСТИКА НЕИСПРАВНОСТЕЙ КП

Основные признаки неисправностей в работе КП

1 5 Повышенный уровень шума.
2 5 Самопроизвольное выключение или нечеткое включение передачи.
3 5 Затрудненное переключение передач.
4 5 Отказ или малоэффективная работа пневмопривода КП.

1

ПОВЫШЕННЫЙ УРОВЕНЬ ШУМА

Замените поврежденные детали.

ДА

ДА

НЕТ

НЕТ

ДА

Чрезмерно большой зазор между шестернями.

Шестерни, подшипники, кольца синхронизатора и
соединительные детали изношены.

Недостаточный уровень масла в КП.

Долить до нужного уровня масло

TUTELA ZC 90.

Разберите КП и замените изношенные шестерни.

2

САМОПРОИЗВОЛЬНОЕ  ВЫКЛЮЧЕНИЕ  И

НЕЧЕТКОЕ  ВКЛЮЧЕНИЕ  ПЕРЕДАЧ

Снимите КП, отремонтируйте с заменой неисправ5
ных детали.

ДА

ДА

НЕТ

НЕТ

ДА

Передачи не включаются должным образом.

Сломаны вилки переключения передач.

Изношены кольца синхронизатора.

Проверьте, как работают при включении передач шес5
терни и скользящие муфты, замените изношенные дета5
ли, обязательно замените кольца синхронизаторов.

Включите нужную передачу до конца перед тем как
отпустить педаль сцепления.
