S

TRALIS

КОРОБКА ПЕРЕДАЧ ZF 16 S 181 D.D./O.D. — 221 D.D.

17

Публикация  603.43.673

База — сентябрь 2001 г.

ТЕХНИЧЕСКИЕ  ХАРАКТЕРИСТИКИ

КОРОБКА  ПЕРЕДАЧ

16S 181 & 16S 221

X

Y

Толщина упорной шайбы (Y) для подшипника

3.2

7.5

шестерни 45й передачи выбирается в соответствии

3.4

7.7

с толщиной регулировочной шайбы (Х)

3.6

7.9

соединительной муфты передач высокого ряда

3.8

8.1

4.0

8.3

4.2

8.5

4.4

8.7

4.6

—

4.8

—

5.0

—

Номинальный зазор между ползунами вилки

включения делителя и соответствующими

107.9

скользящими  муфтами

Зазор между ползунами вилок и

скользящими  муфтами

от 0.6 до 1,2 мм

Установочный зазор двухкромочного

уплотнения задней крышки

12,5

+1,0

18

КОРОБКА ПЕРЕДАЧ ZF 16 S 181 D.D./O.D. — 221 D.D.

S

TRALIS

База — сентябрь 2001 г.

Публикация  603.43.673

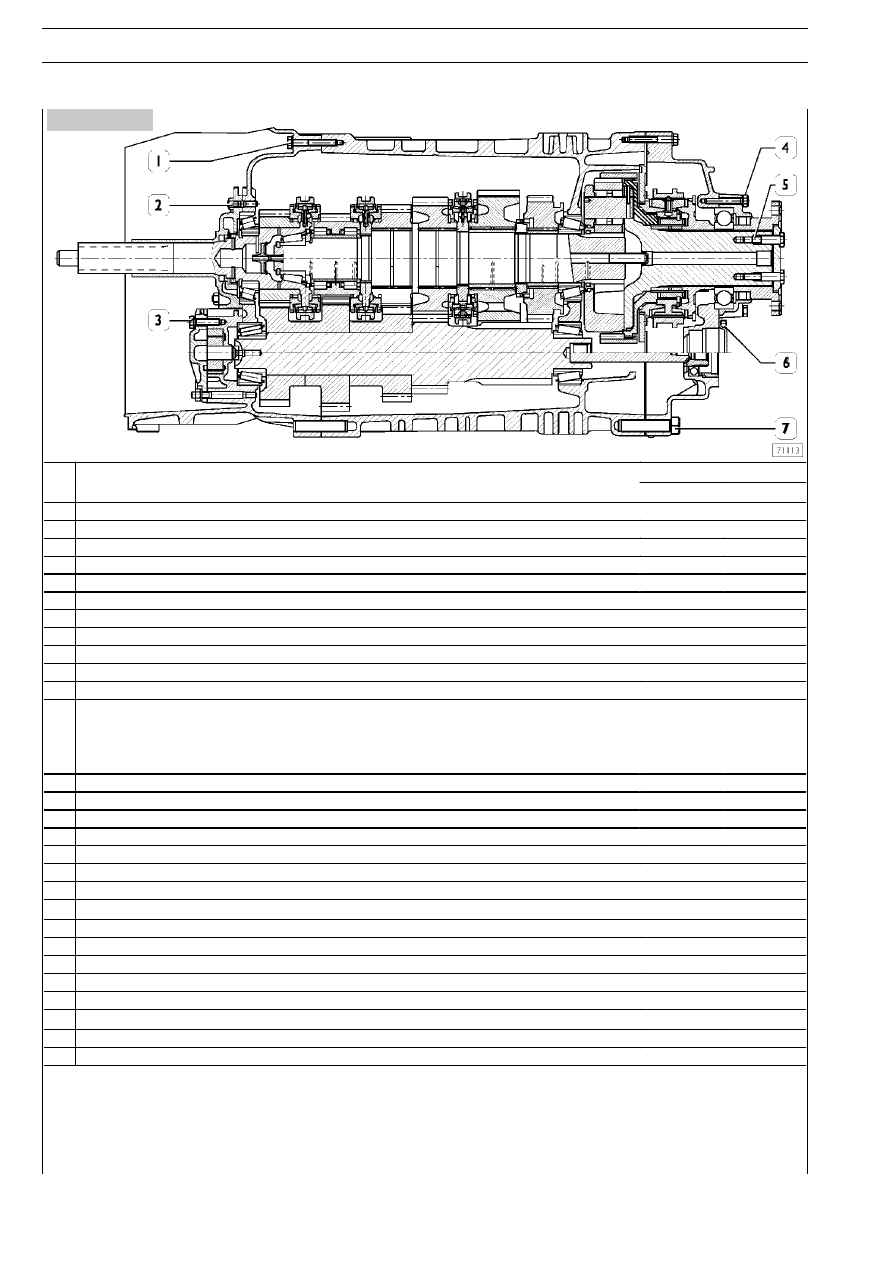

Рисунок 8

МОМЕНТЫ ЗАТЯЖКИ




 






    






  





   






   






  






  




   





  





   





  





    ! " !   





 #


×


 ×


 ×














      $%  &





   !  





    !   





  #    !





  





 '()  





 





 *+,×






.! " - !





  





/ !    !





      





  !   !   !





0 - -!   ! 

◆

◆





1!  -    ! 







◆

2  -34567689:;

S

TRALIS

КОРОБКА ПЕРЕДАЧ ZF 16 S 181 D.D./O.D. — 221 D.D.

19

Публикация  603.43.673

База — сентябрь 2001 г.

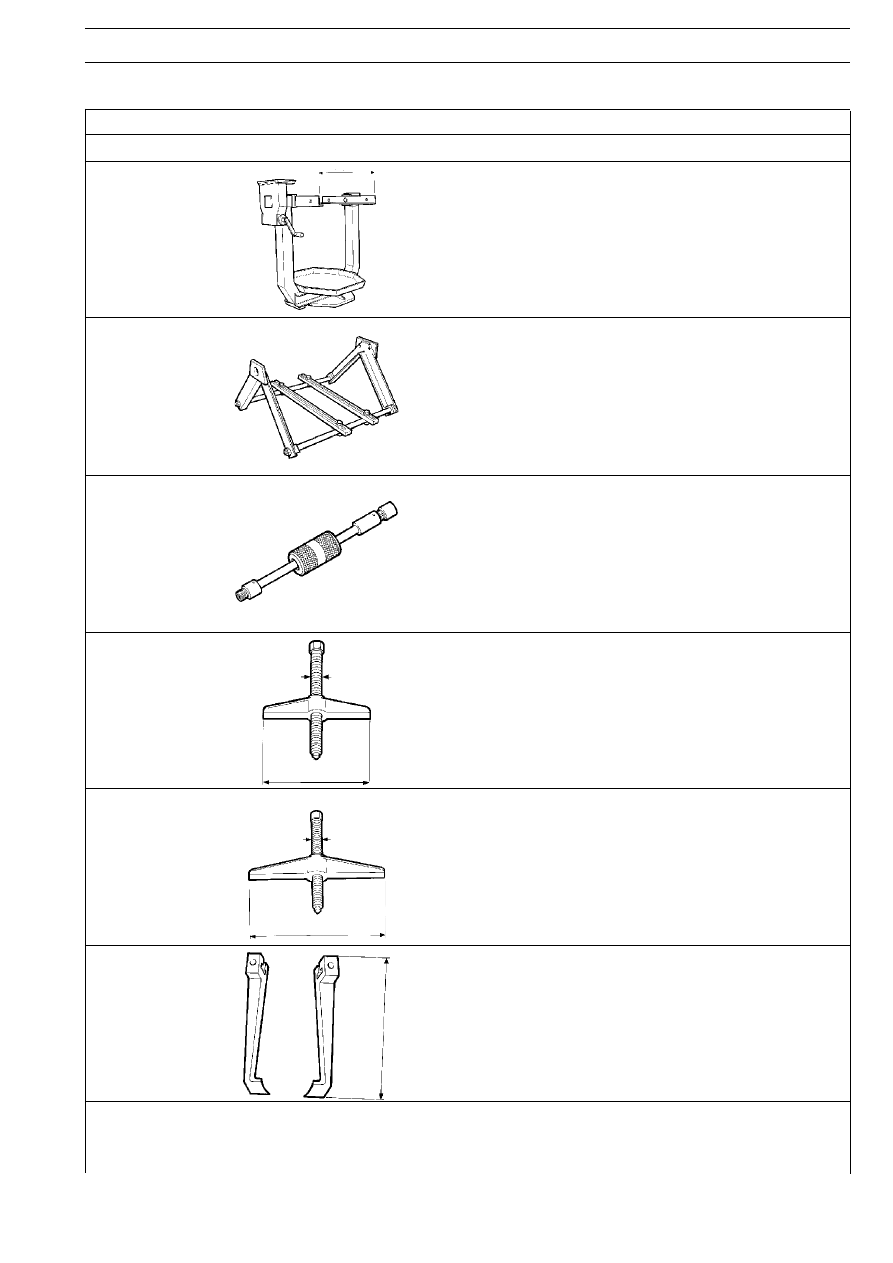

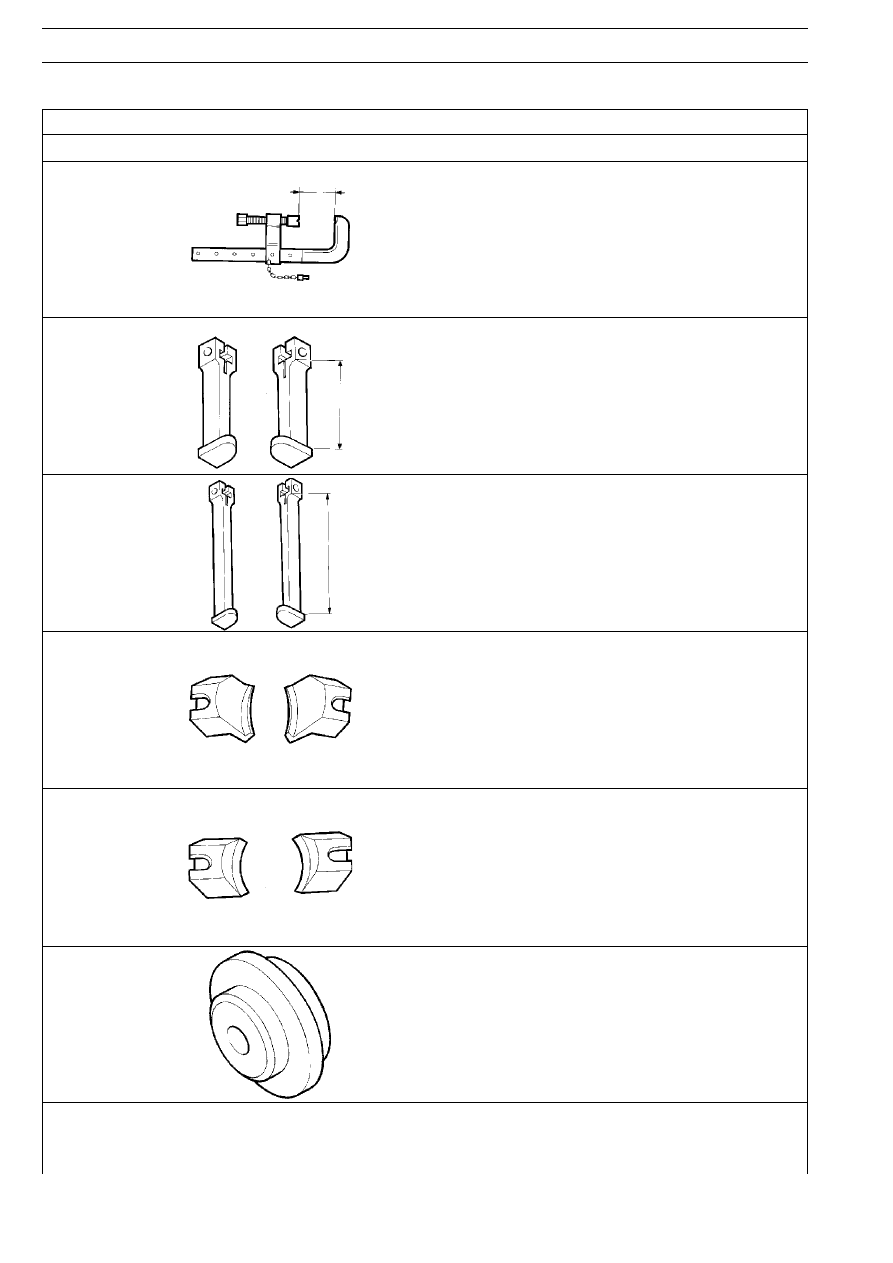

ИНСТРУМЕНТЫ И ОСНАСТКА

НОМЕР  ИНСТРУМЕНТА

ОПИСАНИЕ

99322205

Вращающийся стенд для ремонта узлов в сборе

99322225

Кронштейн поддержки узлов в сборе
(устанавливается на стенд 99322205)

99340205

Ударный съемник

99341003

Винтовой съемник

99341004

Винтовой съемник

99341012

Комплект лап (из 2 штук)

20

КОРОБКА ПЕРЕДАЧ ZF 16 S 181 D.D./O.D. — 221 D.D.

S

TRALIS

База — сентябрь 2001 г.

Публикация  603.43.673

ИНСТРУМЕНТЫ И ОСНАСТКА

НОМЕР  ИНСТРУМЕНТА

ОПИСАНИЕ

99341015

Струбцина

99341019

Комплект из двух лап с захватами

99341020
99341021

Комплект из двух лап с захватами

99341022

Захваты

99341024
99341025

Захваты

99345058

Упорный блок для съемников
