КОРОБКИ ОТБОРА МОЩНОСТИ

241

КРУТЯЩИЙ МОМЕНТ

ОПИСАНИЕ

Нм

(кгм)

1

Болт с буртиком M10 × 1,5 × 120

53 ± 2,7

(5,3 ± 0,27)

2* Болт с буртиком M10 × 1,5 × 120

53 ± 2,7

(5,3 ± 0,27)

3

Болт M10 × 1,5 × 150

53 ± 2,7

(5,3 ± 0,27)

4

Болт крепления фланца DIN

140 ± 5

(14 ±0,5)

5

Гайка крепления насоса

85 ± 5

(8,5 ± 0,5)

6

Болт крепления фланца насоса

115 ± 5

(11,5 ± 0,5)

*Нанести LOCTITE 275

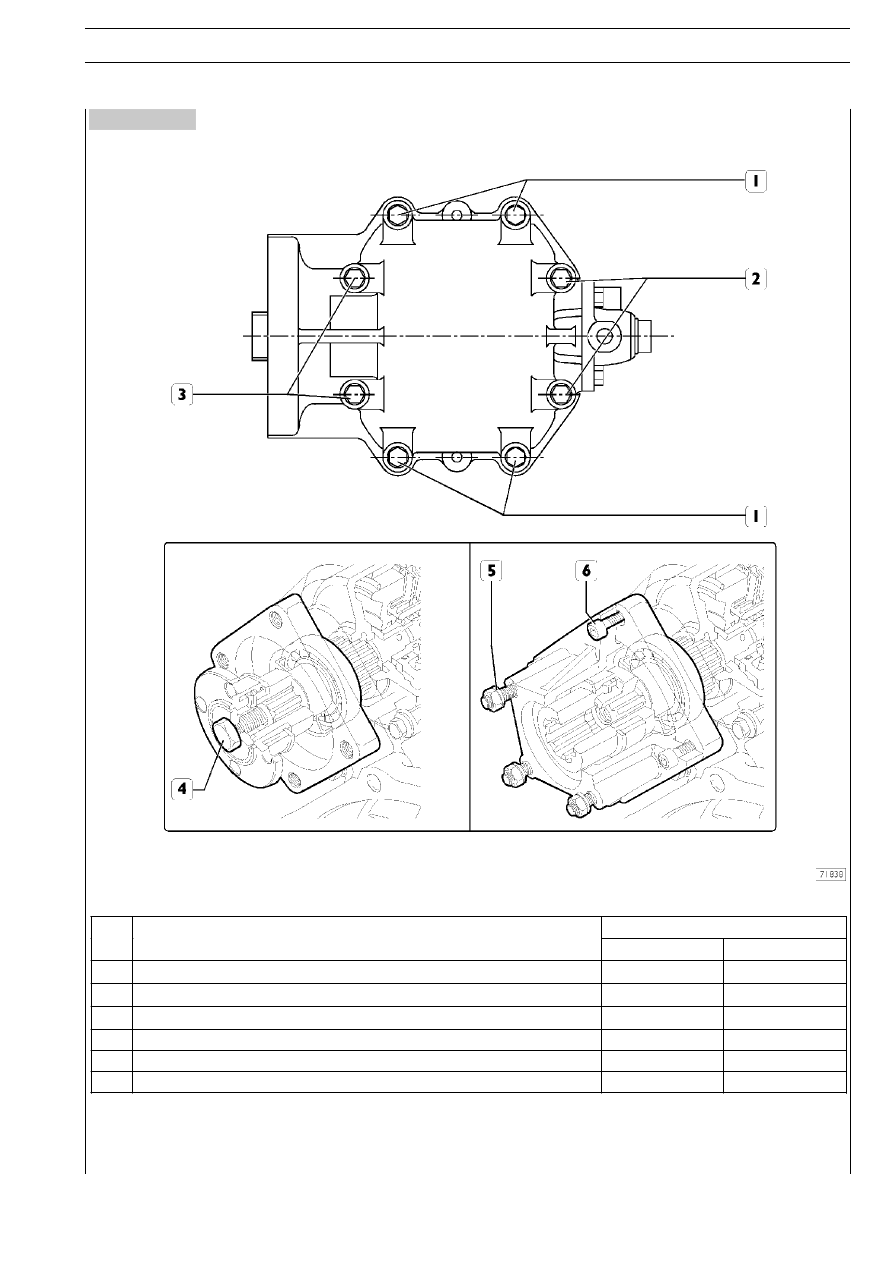

МОМЕНТЫ ЗАТЯЖКИ

Рисунок 4

242

КОРОБКИ ОТБОРА МОЩНОСТИ

S

TRALIS

Рисунок 5

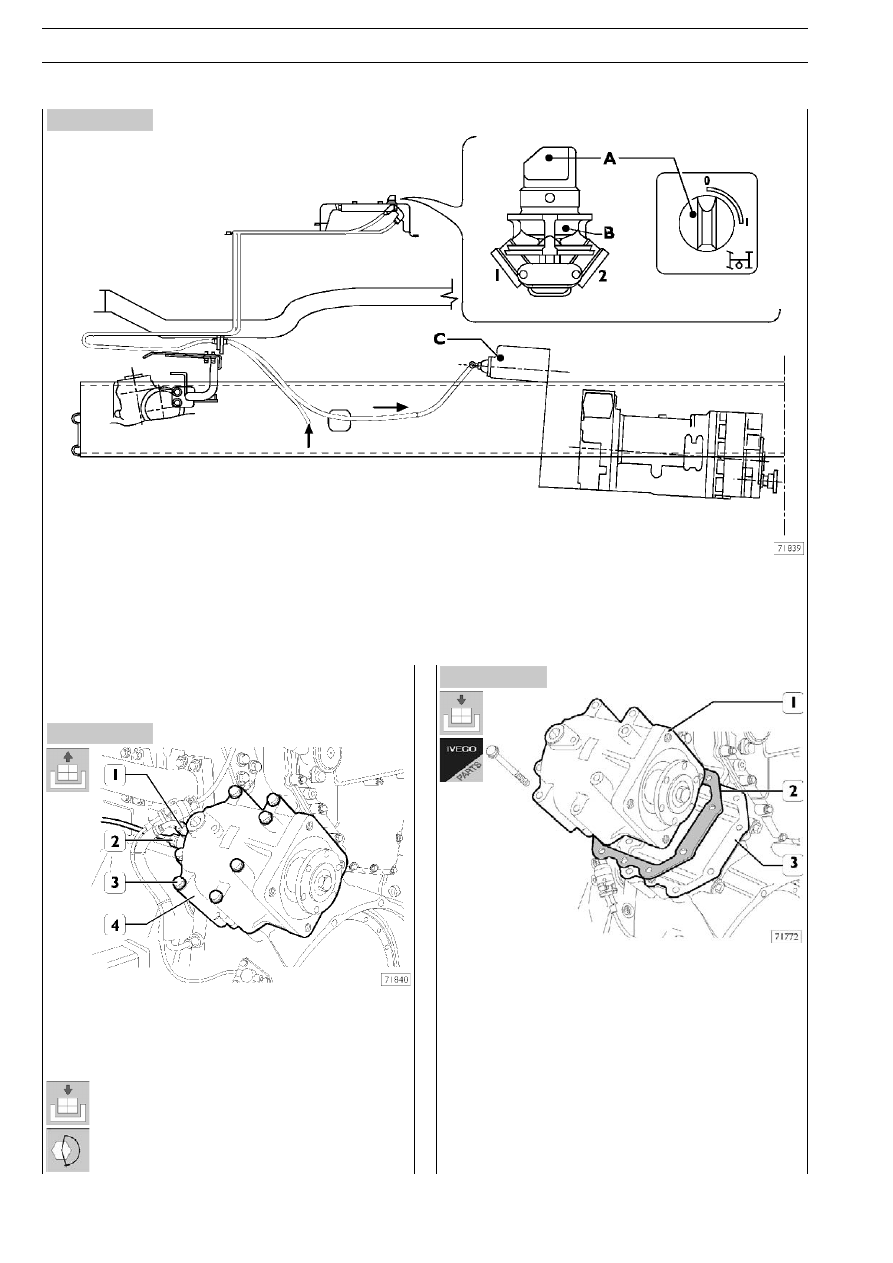

ВКЛЮЧЕНИЕ КОРОБКИ ОТБОРА МОЩНОСТИ

При переводе рукоятки управления А в положение 1 воздух, поступающий в штуцер 1, проходит через распределительный
клапан В и из штуцера 2 поступает в соединительную муфту коробки отбора мощности С, обеспечивая передачу вращения
с шестерен газораспределительного механизма на коробку отбора мощности. Рукоятка управления А в это время зафикси5
рована в положении 1. Для отключения коробки отбора мощности рукоятку следует повернуть в противоположном направле5
нии, при этом она щелкает и автоматически возвращается в положение 0.

Рисунок 6

Рисунок 7

СНЯТИЕ1УСТАНОВКА КОРОБКИ ОТБОРА
МОЩНОСТИ
Снятие

Отсоедините штуцер (1) питающей масляной трубки и шту5
цер (2) трубки пневмосистемы от узла включения соедини5
тельной муфты. Отверните восемь болтов (3) и снимите ко5
робку отбора мощности (4).

Установка

Выполните указанные выше действия в обратной
последовательности, затянув восемь болтов креп5
ления заданным крутящим моментом.

При установке коробки отбора мощности — как новой, так
и использованной — следует заменить прокладку.
До тех пор, пока на коробке отбора мощности устанавли5
вается табличка с данными для вычисления толщины про5
кладки, следует устанавливать прокладки толщиной
1 + 0,5 мм, поставляемые комплектом, и накладывать их
одну на другую.
Этим обеспечивается надлежащее зацепление шестерен.
В будущем на табличке будет указываться размер, при сло5
жении которого с размером, выбитым на картере махови5
ка, и при использовании соответствующей таблицы можно
будет определить точный размер прокладки.

ДИАГНОСТИКА

НЕИСПРАВНОСТЕЙ
