КОРОБКИ ОТБОРА МОЩНОСТИ

237

Коробка отбора мощности Hidrocar
на газораспределительном механизме

Стр.

КОРОБКА ОТБОРА МОЩНОСТИ HIDROCAR НА

ГАЗОРАСПРЕДЕЛИТЕЛЬНОМ МЕХАНИЗМЕ
(по заказу) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

239

❑

Описание . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

239

ХАРАКТЕРИСТИКИ И ТЕХНИЧЕСКИЕ ДАННЫЕ . . .

240

МОМЕНТЫ ЗАТЯЖКИ . . . . . . . . . . . . . . . . . . . . . . . . .

241

ВКЛЮЧЕНИЕ КОРОБКИ ОТБОРА

МОЩНОСТИ . . . . . . . . . . . . . . . . . . . . . . . . . . . .

242

СНЯТИЕ5УСТАНОВКА КОРОБКИ ОТБОРА

МОЩНОСТИ . . . . . . . . . . . . . . . . . . . . . . . . . . . .

242

238

КОРОБКИ ОТБОРА МОЩНОСТИ

S

TRALIS

S

TRALIS

КОРОБКИ ОТБОРА МОЩНОСТИ

239

КОРОБКА ОТБОРА МОЩНОСТИ HIDROCAR НА ГАЗОРАСПРЕДЕЛИТЕЛЬНОМ МЕХАНИЗМЕ (ПО ЗАКАЗУ)

Описание

В коробке отбора мощности имеется одна ось, вращение на которую передается зубчатой передачей; коробка отбора
мощности включается муфтой, при этом привод осуществляется от шестерен газораспределительного механизма независимо
от сцепления автомобиля. Коробку отбора мощности можно использовать как на неподвижном, так и на движущемся автомо5
биле, при этом ее можно выключать/выключать на продолжительное время при работающем двигателе. Коробка отбора
мощности поставляется в модификациях как для непосредственного присоединения насоса, так и с фланцем для карданного
вала.

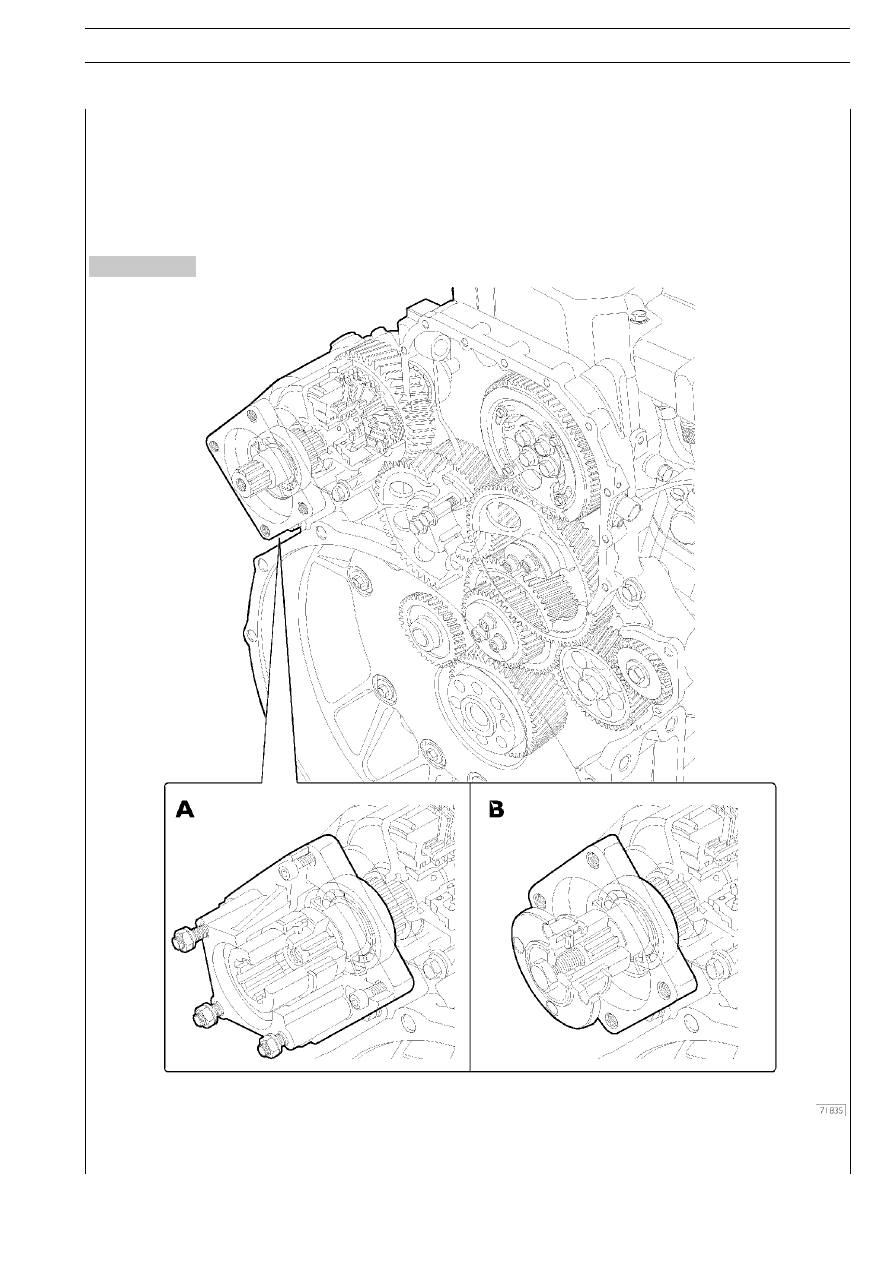

А. Муфта для подсоединения насоса ISO — 4 отверстия (вариант 5367) — В. Фланцевое соединение DIN 10 (вариант 6366)

Рисунок 1

240

КОРОБКИ ОТБОРА МОЩНОСТИ

S

TRALIS

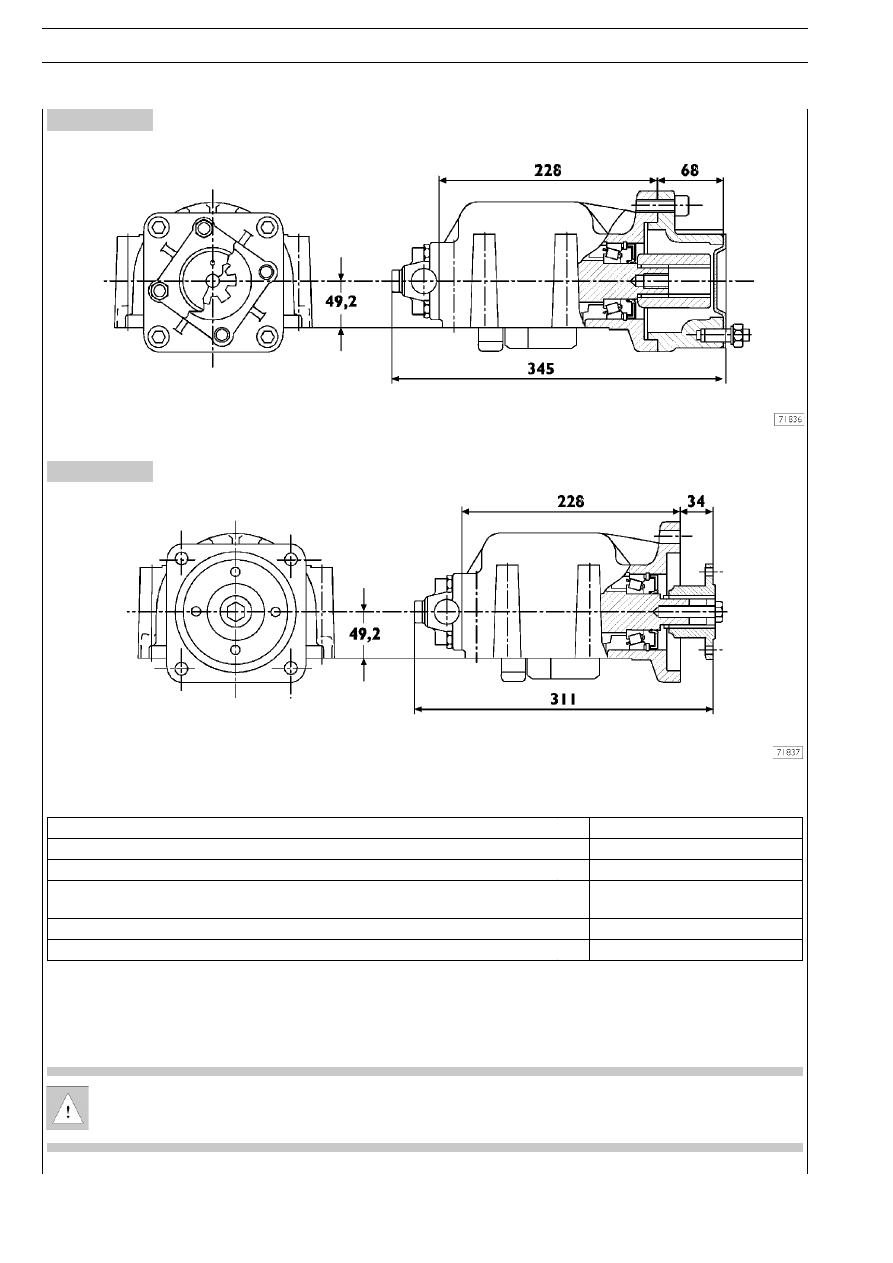

Рисунок 2

Рисунок 3

ХАРАКТЕРИСТИКИ И ТЕХНИЧЕСКИЕ ДАННЫЕ

Коробка отбора мощности с муфтой для присоединения насоса ISO с 4 отверстиями (вариант 5367)

Коробка отбора мощности с фланцевым соединением DIN с 10 отверстиями (вариант 6366)

Масса (с фланцевым соединением)

кг

13

Масса (с муфтой для присоединения насоса)

кг

16

Передаточное число от шестерни ГРМ на коробку отбора мощности

1/1,14

Направление вращения

противоположное направлению

вращения двигателя

Управление

пневматическое

Максимальный долговременный крутящий момент

Нм

600

*P.T.O. = коробка отбора мощности

Частота вращения двигателя при отборе максимально допустимого момента 600 Нм не должна быть ниже 1200 об/мин.
