Грузовик Iveco Stralis. Руководство - часть 57
S
TRALIS
ДВИГАТЕЛЬ F3B
233
Испр. — апрель 2002 г.

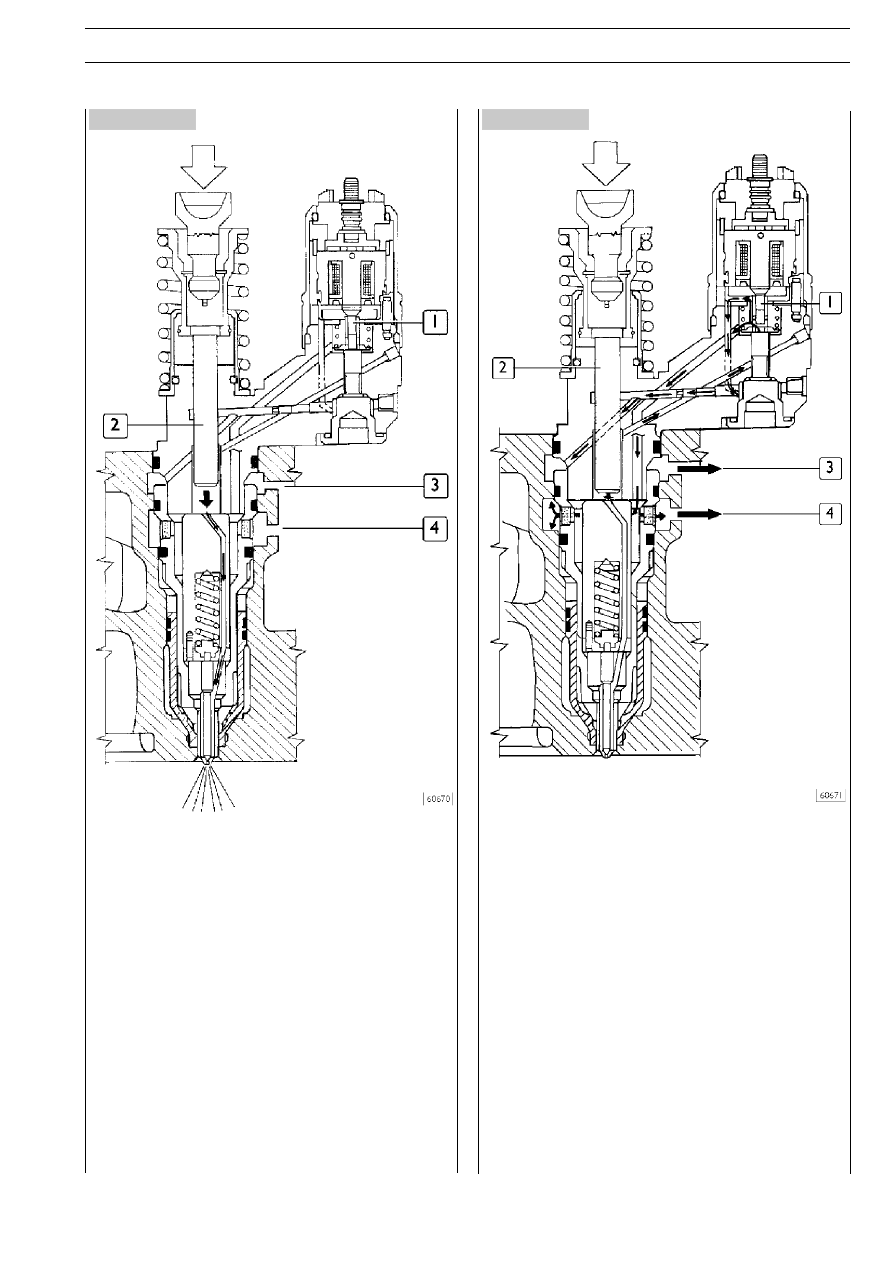

Рисунок 233
Рисунок 234
1. Топливный клапан — 2. Плунжер насоса — 3. Топливный
выходной канал — 4. Питающий и возвратный канал
Фаза впрыска
Фаза впрыска начинается в тот момент, когда в определенO
ной точке фазы движения плунжера вниз электромагнит
включается и топливный клапан (1) перекрывается.
Момент начала впрыска рассчитывается электронным блоO
ком управления и зависит от режима работы двигателя.
Кулачок продолжает через коромысло толкать плунжер (2),
и фаза впрыска продолжается, пока закрыт топливный клаO
пан (1).
1. Топливный клапан — 2. Плунжер насоса — 3. Топливный
выходной канал — 4. Питающий и возвратный канал
Фаза снижения давления
Фаза впрыска завершается в тот момент, когда, в опредеO
ленной точке фазы движения плунжера вниз, электромагнит
выключается и топливный клапан (1) открывается.
Топливо стекает в возвратную магистраль через открытый
клапан (1), каналы форсунки и канал (4) в головку блока
цилиндров.
Время, в течение которого электромагнит топливного клаO
пана остается включенным и которое рассчитывается элекO
тронным блоком управления, является длительностью впрыO
ска топлива и зависит от режима работы двигателя.
