S

TRALIS

ДИАГНОСТИКА НЕИСПРАВНОСТЕЙ

245

Диагностика неисправностей

Стр.

ДИАГНОСТИКА НЕИСПРАВНОСТЕЙ . . . . . . . . . . .

247

❑

Диагностические приборы . . . . . . . . . . . . . . . . .

247

❑

Диагностика по приборному щитку . . . . . . . . .

249

❑

Устранение неисправностей
по кодам DTC+FMI . . . . . . . . . . . . . . . . . . . . . . . .

251

246

ДИАГНОСТИКА НЕИСПРАВНОСТЕЙ

S

TRALIS

S

TRALIS

ДИАГНОСТИКА НЕИСПРАВНОСТЕЙ

247

ДИАГНОСТИКА НЕИСПРАВНОСТЕЙ

Диагностику электронного блока управления дизельным двигателем EDC можно проводить по приборному щитку или по диаг+
ностическим приборам Modus, IWT и IT 2000.

Диагностика по приборному щитку позволяет заблаговременно выявить неисправность в системе, так как диагностические
приборы обеспечивают полную диагностику и правильно определяют единичные неисправности.

Для каждого отдельного прибора выводится сообщение с подсказкой по диагностике и ремонту.

Диагностические приборы
MODUS (Система технического обслуживания и диагностики)

Компьютерная диагностическая станция предназначена для диагностики тормозной системы, пневматических подвесок, дви+
гателей и систем с электронным управлением.

В станции предусмотрены вспомогательные функции, в частности: программирование электронных блоков управления, полу+
чение справки по каталогу запасных частей и поддержка графика сроков технического обслуживания.

Для связи с прибором в автомобиле имеется 30+контактный диагностический разъем.

IWT (Тестер электрооборудования IVECO)

Тестер электрооборудования IVECO предназначен для расширения возможностей станции MODUS и интегрируется с ней.

Этот прибор разработан компанией IVECO для проведения более качественной диагностики электрических и электронных
систем автомобиля.

Для связи с прибором в автомобиле имеется 30+контактный диагностический разъем, соединение между прибором и диагно+
стическим разъемом осуществляется кабелем №4.

IT 2000 (Электронный тестер IVECO)

Прибор позволяет немедленно приступить к работе с автомобилем, идентифицируя его по номеру шасси.

Он обеспечивает сохранение результатов выполненных диагностических операций.

Прибор может использоваться также в качестве персонального компьютера, обеспечивая дистанционную диагностику. Для
обновления и конфигурирования IT 2000 можно использовать MODUS в качестве базовой станции. Связь IT 2000 с автомо+
билем осуществляется через 30+контактный диагностический разъем.

248

ДИАГНОСТИКА НЕИСПРАВНОСТЕЙ

S

TRALIS

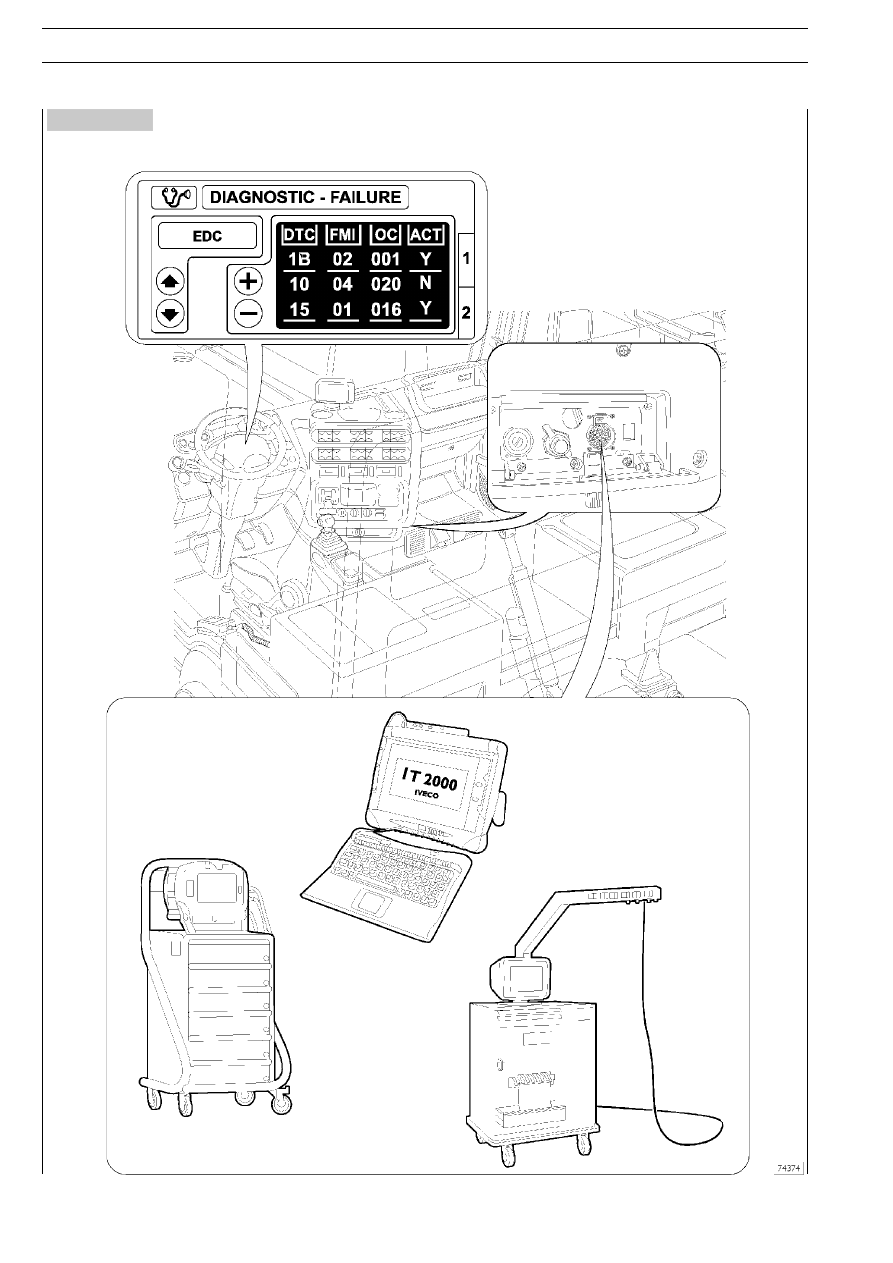

Рисунок 1
