ДВИГАТЕЛЬ F3B

213

Испр. — апрель 2002 г.

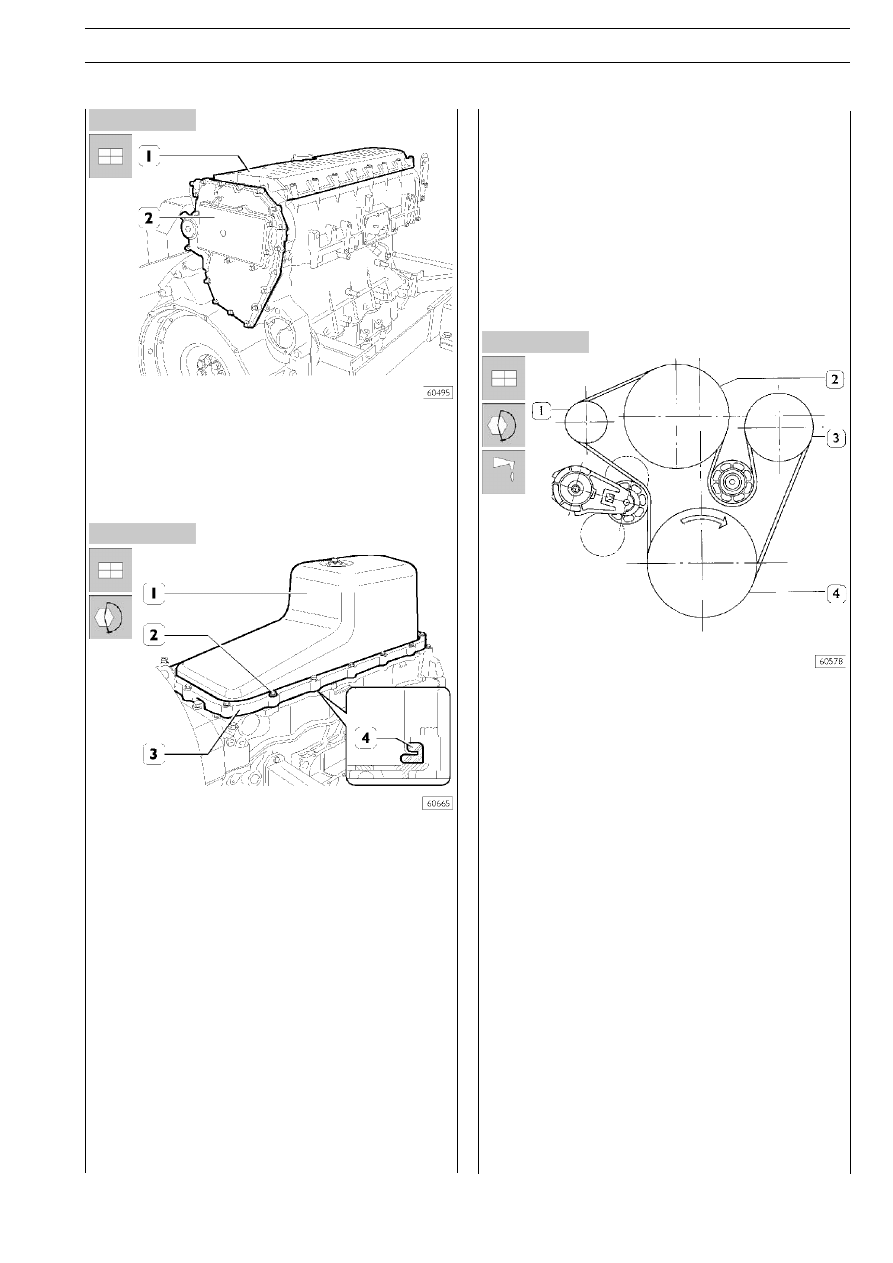

Рисунок 199

Рисунок 200

Рисунок 201

❑ Установите крышку головки блока цилиндров (1)

и крышку привода газораспределительного механизма
и канала вентиляции картерных газов (2).

❑ Установите маслоприемник, затяните болты заданным

крутящим моментом и установите на поддон
картера (1) прокладку (4). Установите проставку (3) и
установите поддон на картер двигателя, затянув болты
(2) заданным крутящим моментом.

Завершение сборки

Завершите сборку двигателя, установив или навесив слеO
дующие узлы:

❑ термостат в сборе;

❑ автоматический натяжитель, насос охлаждающей жидO

кости, генератор;

❑ приводной ремень.

СХЕМА УСТАНОВКИ РЕМНЯ ПРИВОДА ВЕНТИЛЯТОРА —

НАСОСА ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ — ГЕНЕРАТОРА

1. Генератор — 2. Электромагнитная муфта — 3. Насос охO

лаждающей жидкости — 4. Коленчатый вал

❑ гаситель крутильных колебаний коленчатого вала;

❑ электромагнитная муфта;

❑ стартер;

❑ топливный насос;

❑ бачок гидроусилителя рулевого управления;

❑ топливный фильтр и трубки;

❑ элемент предпускового подогревателя двигателя;

❑ впускной коллектор;

❑ теплообменник;

❑ масляные фильтры, смазка сальников;

❑ выпускной коллектор;

❑ турбокомпрессор и магистрали системы охлаждения и

смазки;

❑ коробка отбора мощности и соответствующие трубки.

214

ДВИГАТЕЛЬ F3B

S

TRALIS

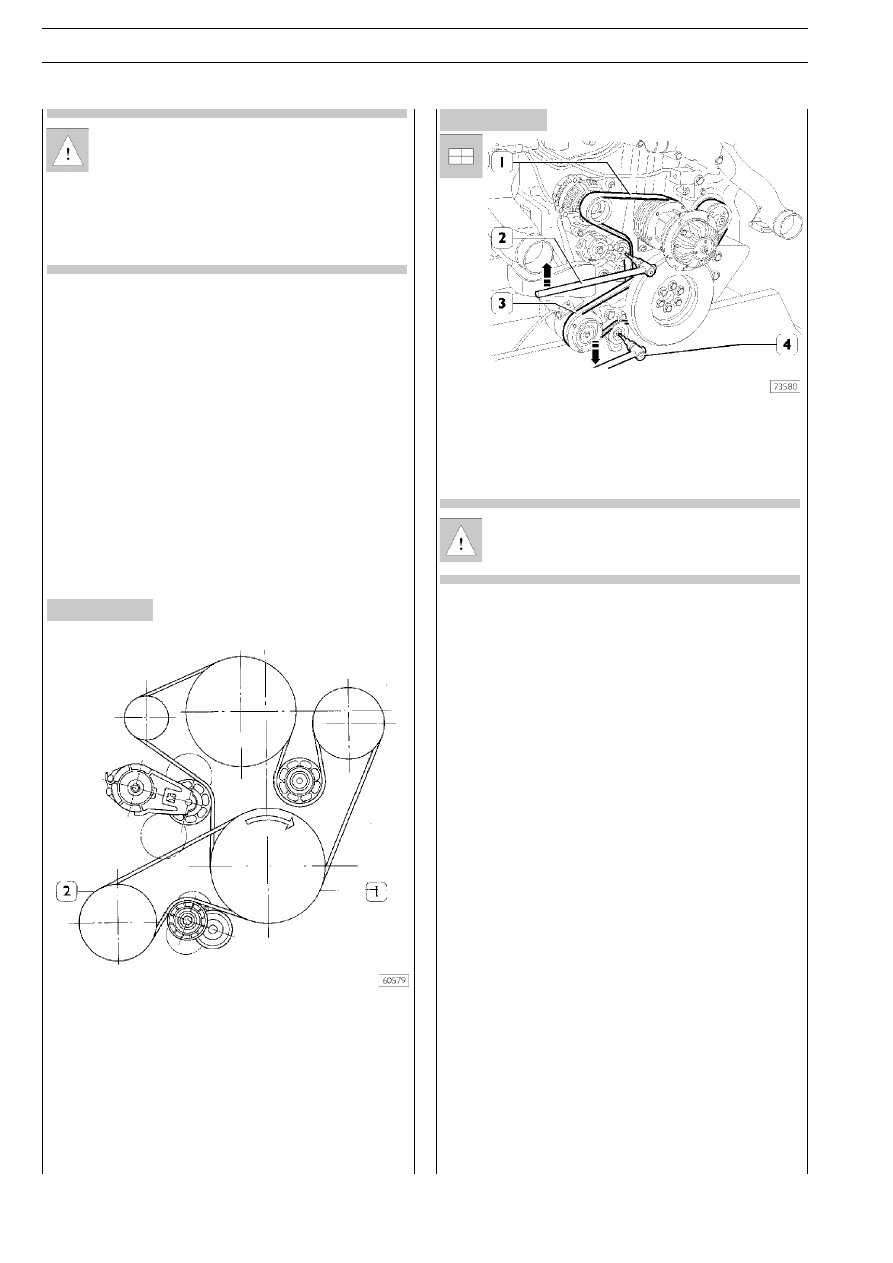

Рисунок 202

Рисунок 203

Штуцеры трубок подачи охлаждающей жидкости
и смазки, подходящие к турбонагнетателю, следует
затягивать крутящим моментом:

❑ 35 ± 5  Н

•

м, штуцеры трубок подачи охлаждающей жидO

кости;

❑ 55 ± 5  Н

•

м, муфты трубок подачи масла;

❑ 20 ± 25 Н

•

м, штуцеры трубок подачи масла;

❑ щуп для проверки уровня масла;

❑ электрические разъемы и датчики;

❑ залейте в двигатель необходимое количество масла;

❑ снимите двигатель со стенда и снимите с него кронO

штейны для крепления к стенду (99361036).

Установите:

❑ автоматический натяжитель ремня компрессора кондиO

ционера;

❑ приводной ремень.

СБОРОЧНАЯ СХЕМА

РЕМЕННОГО ПРИВОДА

1. Коленчатый вал — 2. Компрессор кондиционера

При установке ремней (1O3) нажимайте на натяжители инO
струментом (2O4), действуя в направлении, указанном
стрелками.

Натяжители работают автоматически, поэтому доO
полнительных регулировок не требуется.

S

TRALIS

ДВИГАТЕЛЬ F3B

215

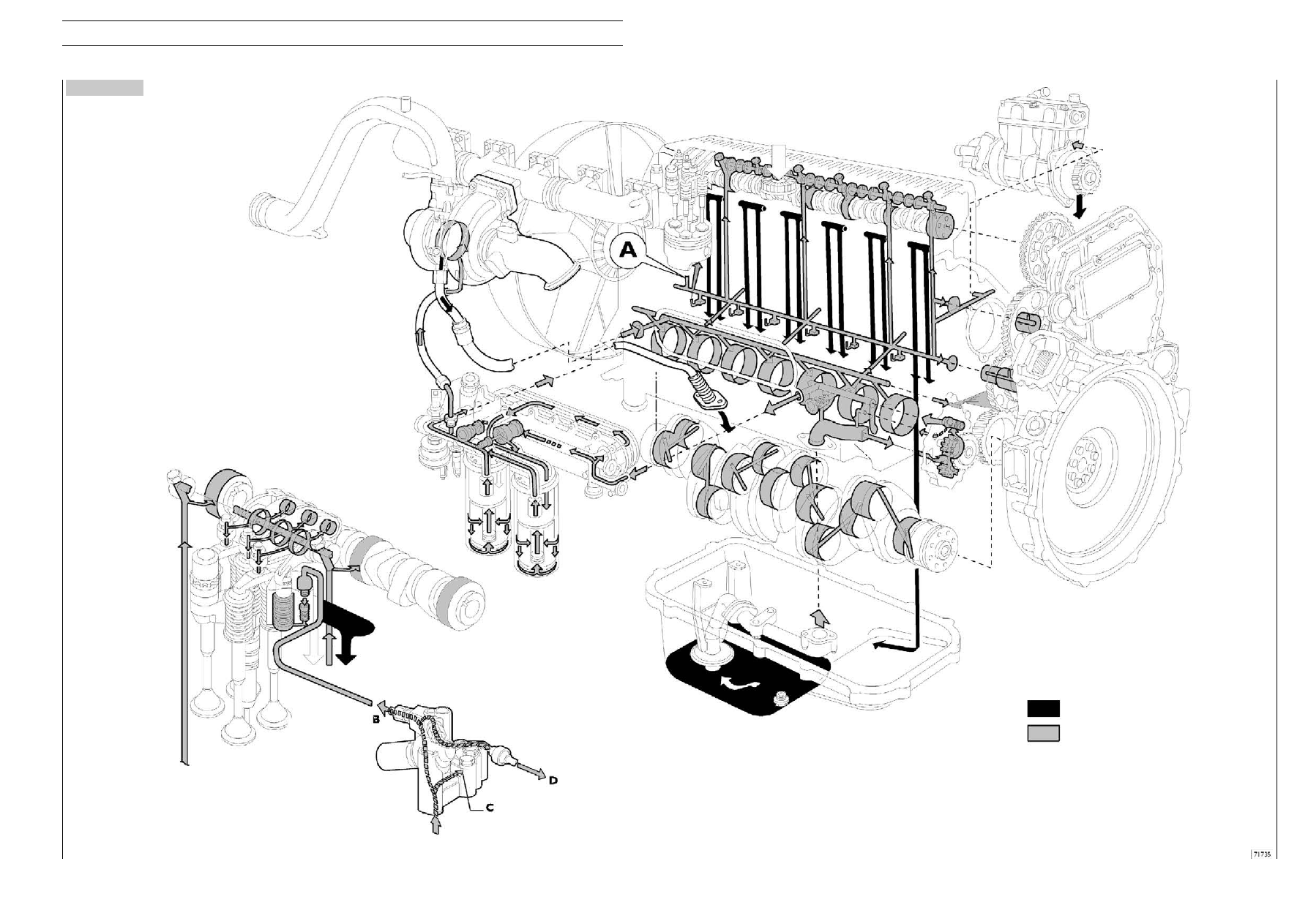

Рисунок 204

5430

СИСТЕМА СМАЗКИ

СХЕМА СИСТЕМЫ СМАЗКИ

Смазка двигателя обеспечивается шестеренчатым насо&
сом с приводом от коленчатого вала через шестерни.

Температура масла регулируется теплообменником.

В нем расположены два масляных фильтра, датчики
и предохранительные клапаны.

ВИД А

Электромагнитный клапан моторного тормоза с поршнем привода мо&
торного тормоза  от 4&го цилиндра.

Подача масла самотеком

Подача масла под давлением

В  — к цилиндрам 1!2!3
С — к цилиндру 4
D — к цилиндрам 5!6
