ДВИГАТЕЛЬ F3B

197

Испр. — апрель 2002 г.

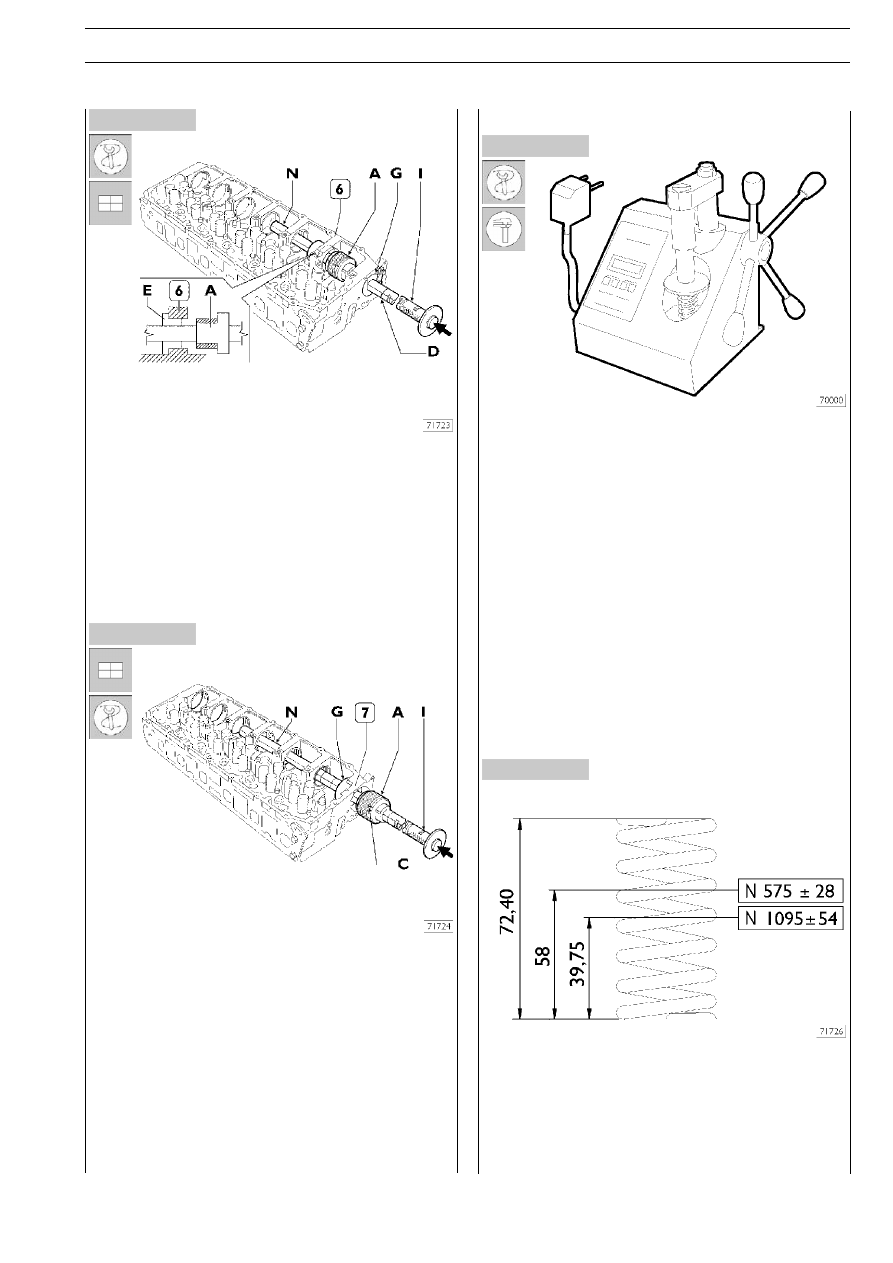

Рисунок 144

Рисунок 143

Передняя сторона

Задняя сторона

Рисунок 142

Передняя сторона

Задняя сторона

Для установки втулки (6):

❑ отверните рукоятку (1) и удлинитель (N);

❑ расположите удлинитель (N) и направляющую втулку

(E) так, как показано на рисунке,

❑ повторите действия, описанные в пунктах 1, 2, 3.

Для установки втулки (7):

❑ отверните рукоятку (1) и удлинитель (N),

❑ установите втулку (G) изнутри так, как показано на риO

сунке,

❑ установите втулку на оправку (A) и подведите ее вплотO

ную к гнезду, совместив отверстие во втулке со смазочO
ным отверстием в головке блока цилиндров. Установите
втулку. 7Oя втулка считается установленной, если метка
(С) совпадает с гнездом втулки.

540665

Пружина клапана

Перед сборкой следует проверить упругость клапанных
пружин устройством 99305047.
Сравните деформацию под нагрузкой и высоту пружины
в свободном состоянии с данными для новых пружин, привеO
денными на следующем рисунке.

Рисунок 145

Пружина без нагрузки

Клапан закрыт

Клапан открыт

ОСНОВНЫЕ ДАННЫЕ ДЛЯ ПРОВЕРКИ ПРУЖИН

ВПУСКНЫХ И ВЫПУСКНЫХ КЛАПАНОВ

198

ДВИГАТЕЛЬ F3B

S

TRALIS

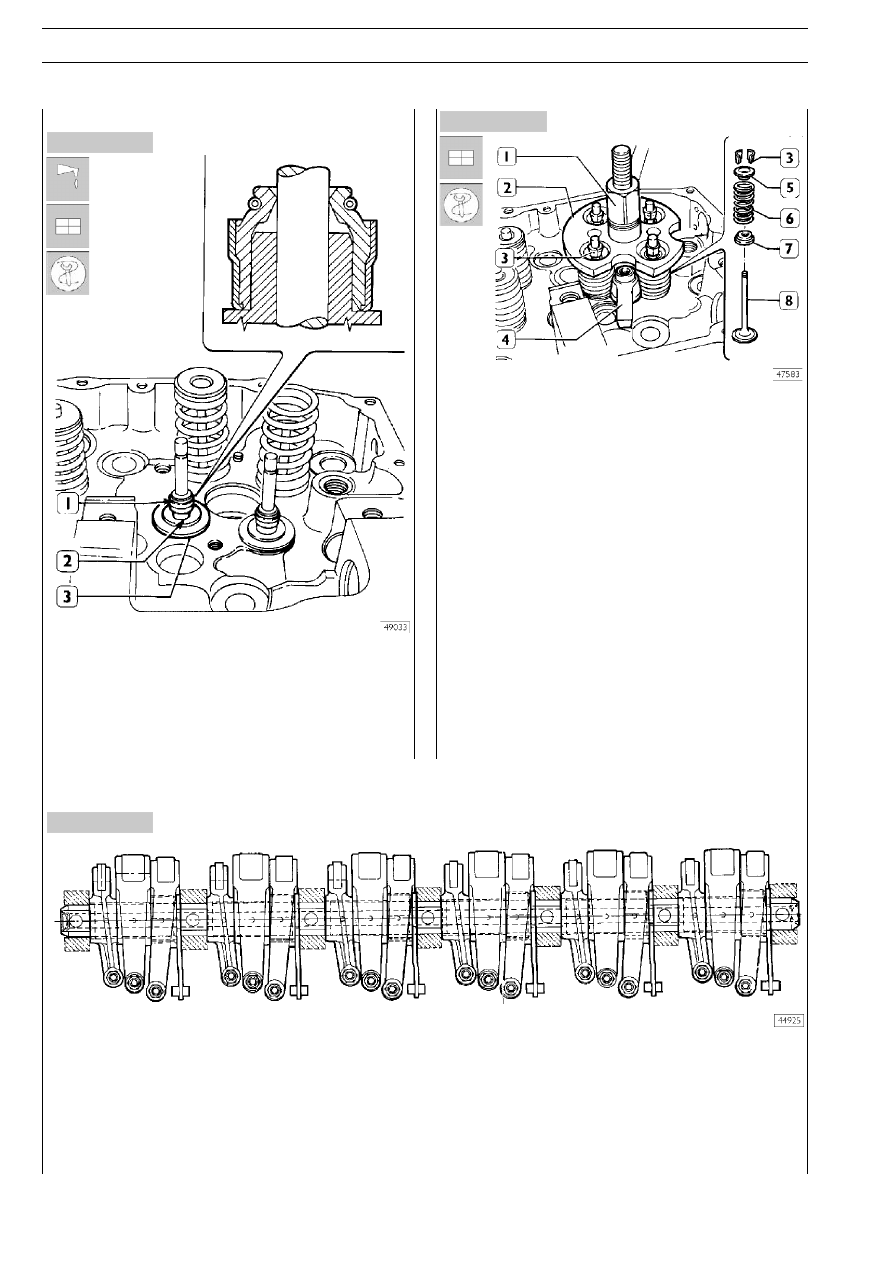

Рисунок 146

Рисунок 147

Установка клапанов и маслосъемных колпачков

Смажьте штоки клапанов и установите их в соответствуюO
щие направляющие втулки клапанов. При помощи оправки
99360329 установите нижние опорные шайбы (3) и маслоO
съемные колпачки (1) на направляющие втулки клапаO
нов (2). Далее соберите клапаны в следующем порядке:

❑ Установите пружины (6) и верхнюю тарелку (5).

❑ Установите инструмент 99360263 (2) и закрепите его

кронштейном (4). Заворачивайте рычаг (1) до тех пор,
пока не появится возможность установить сухари (3).
Снимите инструмент (2).

5412

ОСЬ КОРОМЫСЕЛ

Кулачки распределительного вала непосредственно управляют коромыслами: 6 для форсунок и 12 для клапанов.

Коромысла скользят непосредственно по профилю кулачков, на концах коромысел установлены ролики.

Противоположный конец коромысла действует на поперечину, опирающуюся на штоки двух клапанов.

Между регулировочным болтом коромысла и поперечиной имеется пятачок.

В клапанных коромыслах имеется по два смазочных канала.

Длина оси клапанных коромысел практически совпадает с длиной головки блока цилиндров. Для обеспечения доступа к расO
положенным внизу деталям ось коромысел следует снять.

Рисунок 148

S

TRALIS

ДВИГАТЕЛЬ F3B

199

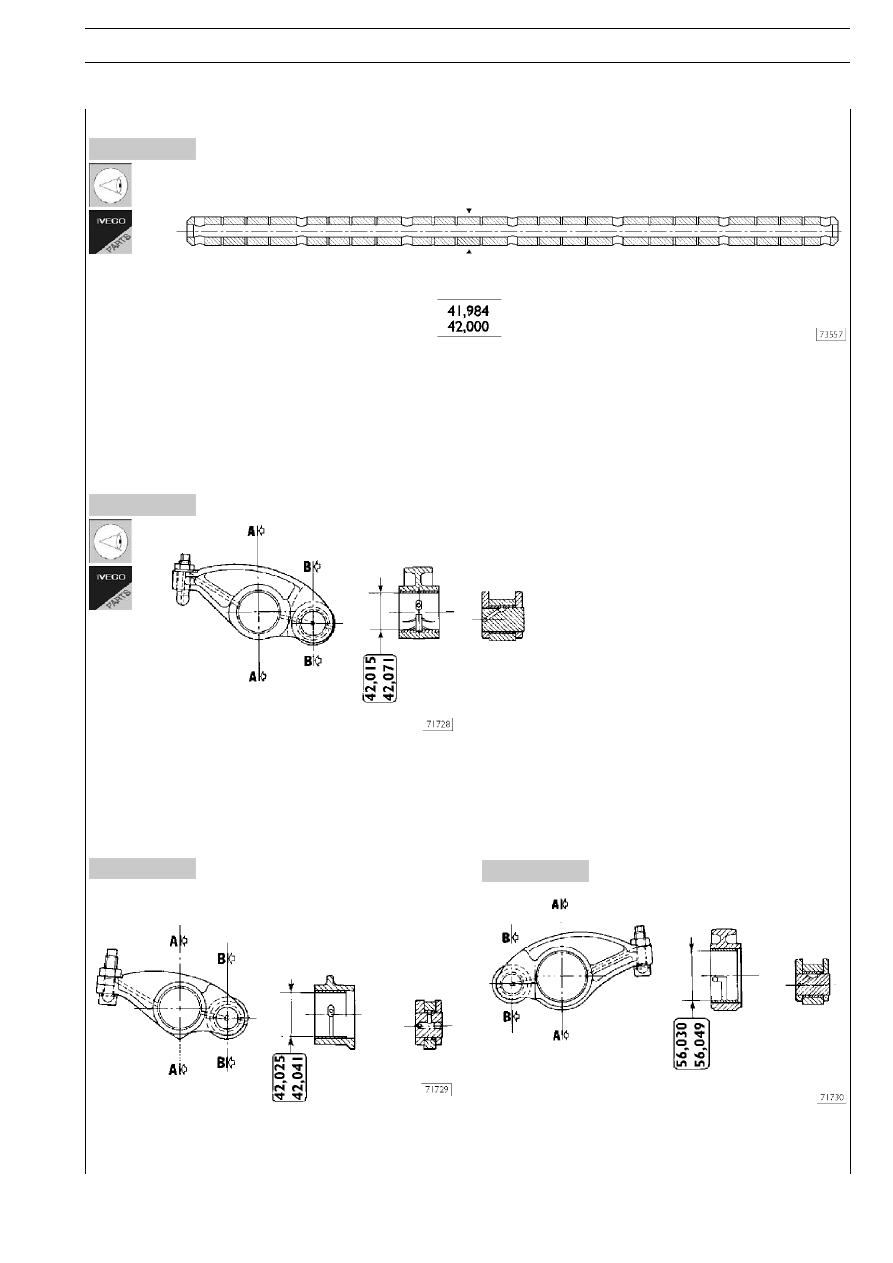

Рисунок 149

Рисунок 150

Рисунок 151

Рисунок 152

Вал

ОСНОВНЫЕ РАЗМЕРЫ ОСИ КОРОМЫСЕЛ

Убедитесь, что на всей поверхности оси коромысел нет задиров и потертостей; в противном случае замените ось.

Клапанные коромысла

СЕЧЕНИЕ A=A

СЕЧЕНИЕ B=B

Проверьте поверхности втулок, на которых
не должно быть задиров или чрезмерного изноO
са; в противном случае замените клапанные коO
ромысла в сборе.

КОРОМЫСЛО ФОРСУНКИ

КОРОМЫСЛА ВПУСКНЫХ КЛАПАНОВ

КОРОМЫСЛА ВЫПУСКНЫХ КЛАПАНОВ

СЕЧЕНИЕ A=A

СЕЧЕНИЕ B=B

СЕЧЕНИЕ A=A

СЕЧЕНИЕ B=B

200

ДВИГАТЕЛЬ F3B

S

TRALIS

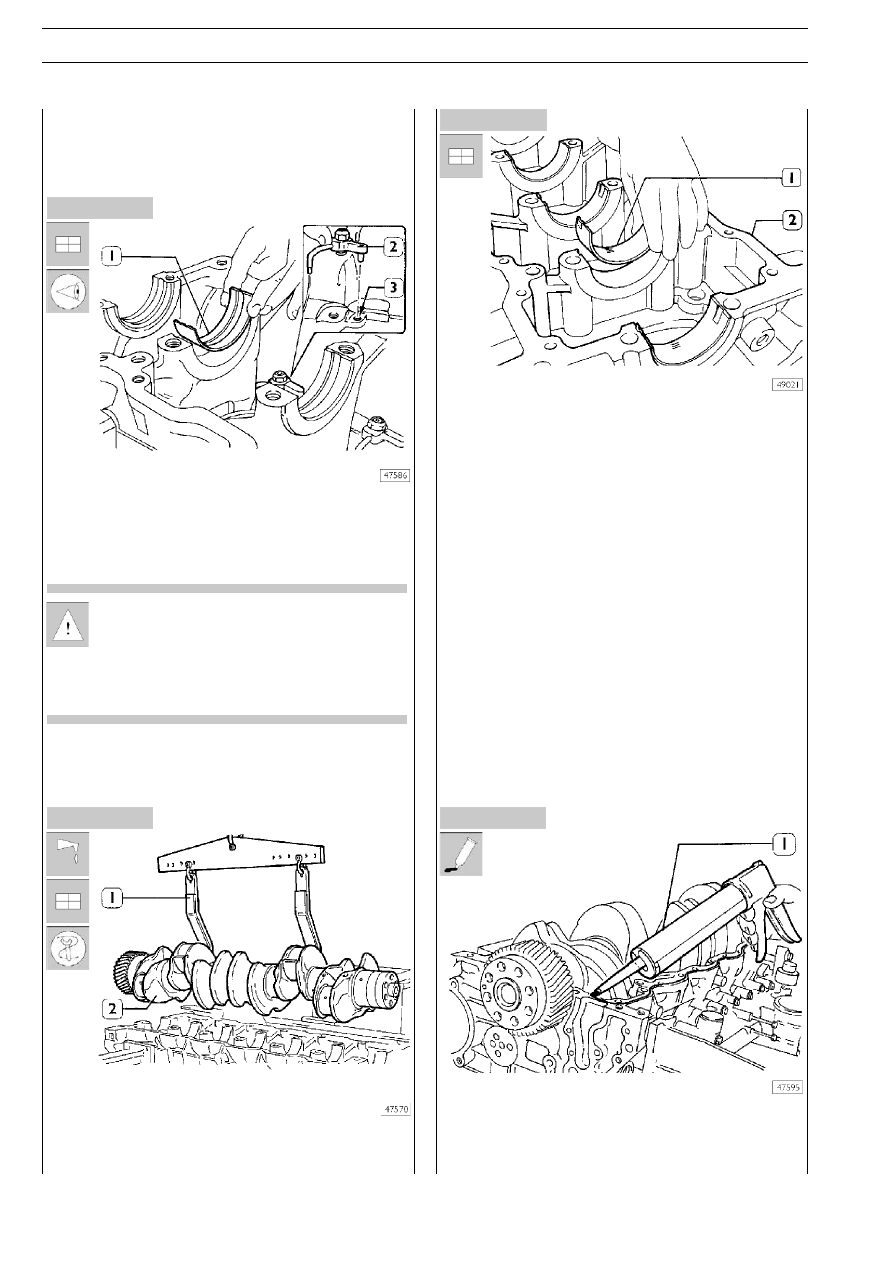

Рисунок 153

Рисунок 155

Рисунок 154

Рисунок 156

СБОРКА ДВИГАТЕЛЯ НА СТЕНДЕ

Кронштейнами 99361036 закрепите картер на стенде
99322230.
Установите гильзы цилиндров, как указано на стр.169O170.

Установите штуцеры подачи масла (2), совместив винт без
головки с отверстием (3) в картере.

Установите вкладыши подшипников (1) в корпуса коренных
подшипников.

Если заменять вкладыши коренных подшипников не
нужно, установите старые вкладыши на те же месO
та, которые они занимали до разборки двигателя.
Если вкладыши коренных подшипников нужно замеO
нить, выберите новые вкладыши в соответствии
с указаниями на стр. 173, 174, 175, 176, 177.

Смажьте моторным маслом вкладыши коренных подшипниO
ков, затем, используя тельфер и захват 99360500 (1), устаO
новите коленчатый вал (2).

Установите вкладыши подшипников (1) в объединенную
крышку коренных подшипников (2).

Соответствующим инструментом (1) нанесите на поверхO
ность разъема картера силиконовый герметик LOCTITE
5699, как указано на рисунке 157.
