S

TRALIS

ДВИГАТЕЛЬ F3B

193

Испр. — апрель 2002 г.

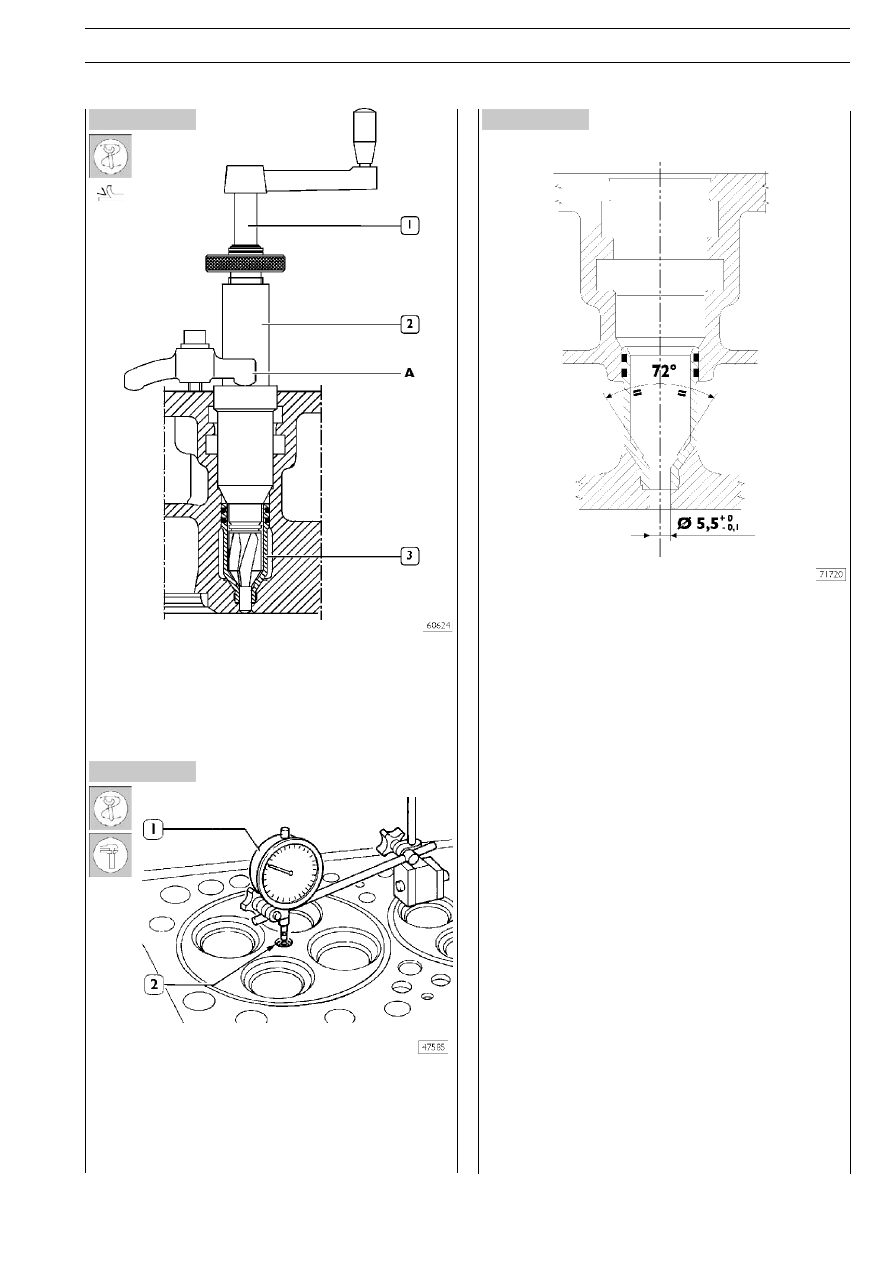

Рисунок 131

Рисунок 132

Рисунок 133

❑ Разверткой 99394043 (1—2) обработайте гнездо форO

сунки в корпусе (3).

Проверка выступания форсунки

Индикатором (1) проверьте выступание форсунки (2). ВыO
ступание должно быть в пределах от 0,52 до 1,34 мм.

СХЕМА УСТАНОВКИ КОРПУСА ФОРСУНКИ

194

ДВИГАТЕЛЬ F3B

S

TRALIS

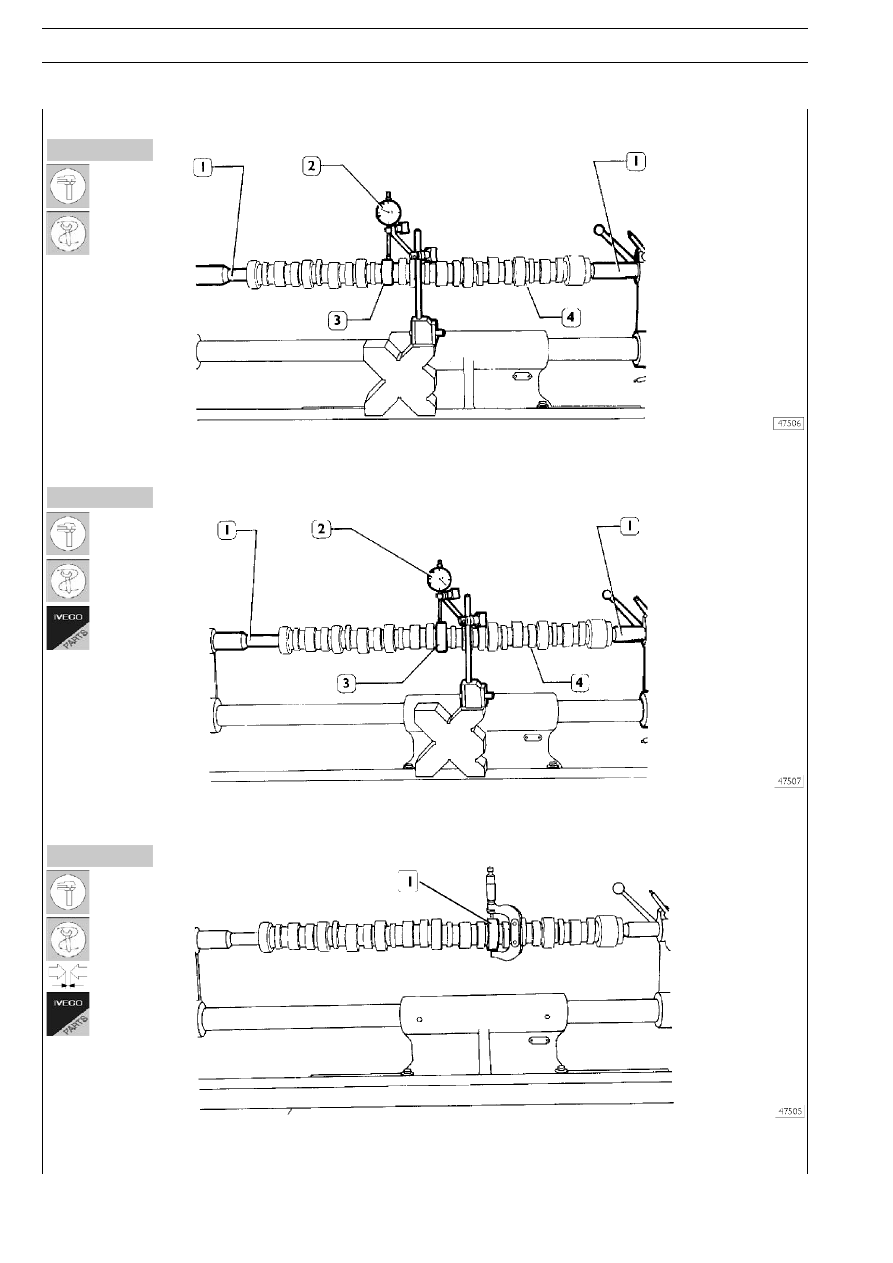

Рисунок 134

Рисунок 135

Рисунок 136

5412

Газораспределительный механизм

541211

Проверка величины подъема кулачка и соосности шеек распределительного вала

Установите распределительный вал (4) на центрирующий стенд (1) и при помощи индикатора (2) проверьте величину подъеO
ма кулачка; значения приведены в таблице на стр.133.

На установленном на центрирующем стенде (1) распределительном вале (4) при помощи индикатора (2) проверьте соосO
ность опорных шеек (3); отклонение не должно превышать 0,030 мм. Если отклонение превышает указанную величину, замеO
ните вал.

Для проверки установочных зазоров измерьте внутренний диаметр втулок и диаметр шеек (1) распределительного вала. По
разности результатов измерений определите реальный зазор, и если он превышает 0,135 мм, замените втулки и, при необO
ходимости, распределительный вал.

S

TRALIS

ДВИГАТЕЛЬ F3B

195

Испр. — апрель 2002 г.

ДОПУСКИ

ХАРАКТЕРИСТИКИ ДОПУСКОВ

ОБОЗНАЧЕНИЕ

ОРИЕНТАЦИЯ

Перпендикулярность

ПОЛОЖЕНИЕ

Концентричность или соосность

КОЛЕБАНИЯ

Круговые колебания

КЛАСС ВАЖНОСТИ ХАРАКТЕРИСТИК ИЗДЕЛИЙ

ОБОЗНАЧЕНИЕ

КРИТИЧЕСКИЙ

ВАЖНЫЙ

ВТОРИЧНЫЙ

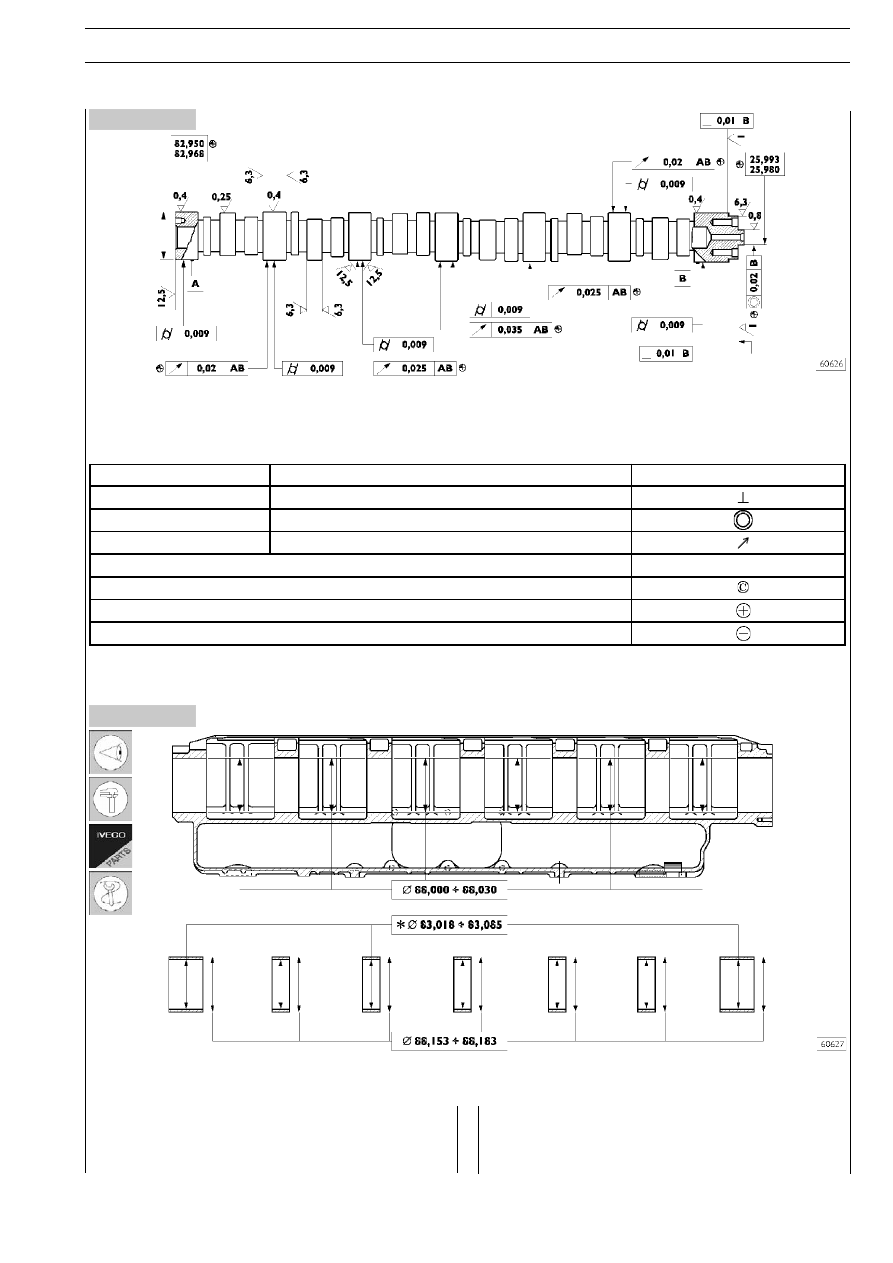

Рисунок 137

541210

Распределительный вал

ОСНОВНЫЕ РАЗМЕРЫ И ДОПУСКИ — РАСПРЕДЕЛИТЕЛЬНЫЙ ВАЛ

Поверхности опорных шеек вала и поверхности кулачков должны быть полированными.

Если на них имеются потертости и задиры, следует заменить вал и соответствующие втулки.

Рисунок 138

541213

Втулки

ОСНОВНЫЕ РАЗМЕРЫ ВТУЛОК ШЕЕК РАСПРЕДЕЛИТЕЛЬНОГО ВАЛА И ОПОР В ГОЛОВКЕ БЛОКА ЦИЛИНДРОВ

* Внутренний диаметр втулок после установки

На рабочей поверхности втулок не должно быть следов поO
тертости и задиров; в противном случае замените их.

Измерьте внутренний диаметр втулок и замените их, если поO
лученное значение превышает допустимую величину. Для сняO
тия и установки втулок пользуйтесь оправкой 99360499.

196

ДВИГАТЕЛЬ F3B

S

TRALIS

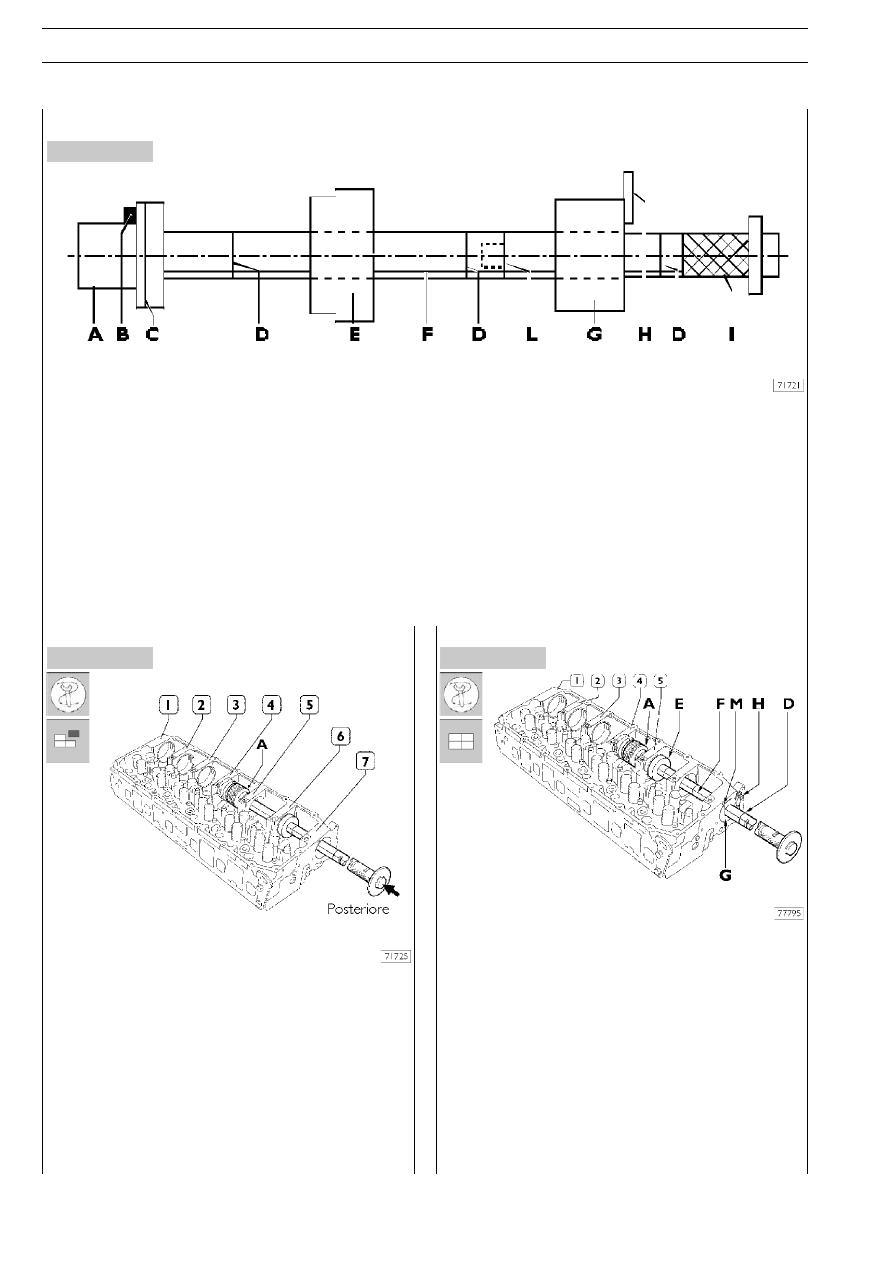

Рисунок 139

Замена втулок распределительного вала при помощи оправки 99360499

A

=

оправка с гнездом для установки/извлечения втулок.

B

=

болт без головки для установки положения втулок.

C

=

метка для установки седьмой втулки.

D

=

метка для установки втулок 1, 2, 3, 4, 5, 6 (желтые метки).

E

=

направляющая втулка.

F

=

направляющая линия.

G =

направляющая втулка для фиксации крепления седьмой втулки.

H

=

пластина крепления желтой втулки к головке блока цилиндров.

I

=

рукоятка.

L

=

удлинитель.

Разборка

Рисунок 140

Втулки снимаются в последовательности 7, 6, 5, 4, 3, 2, 1.
Втулки извлекаются спереди одиночных гнезд. Для снятия
втулок 5, 6 и 7 не требуется удлинителя и направляющей
втулки.
Для снятия втулок 1, 2, 3 и 4 следует использовать удлиниO
тель и направляющие втулки.
При снятии точно размещайте оправку.

Передняя сторона

Задняя сторона

Сборка

Рисунок 141

Соберите оправку с удлинителем.
Втулки 1, 2, 3, 4 и 5 устанавливайте следующим образом:
1. Поместите устанавливаемую втулку на оправку (А) так,

чтобы винт без головки совпал с гнездом
(В, рисунок139) на втулке.

2. Установите направляющую втулку (E) и закрепите наO

правляющую втулку (G, рисунок 139) на гнезде 7 втулO
ки пластиной (H).

3. Устанавливая втулку, совместите метку (F) с меткой (M).

Таким образом, при установке смазочное отверстие во
втулке совпадет с каналом подачи масла в гнезде.
Втулку можно считать установленной, если 1Oя желтая метO
ка (D) совпадает с направляющей втулкой
(G, рисунок 139).
