ДВИГАТЕЛЬ F3B

185

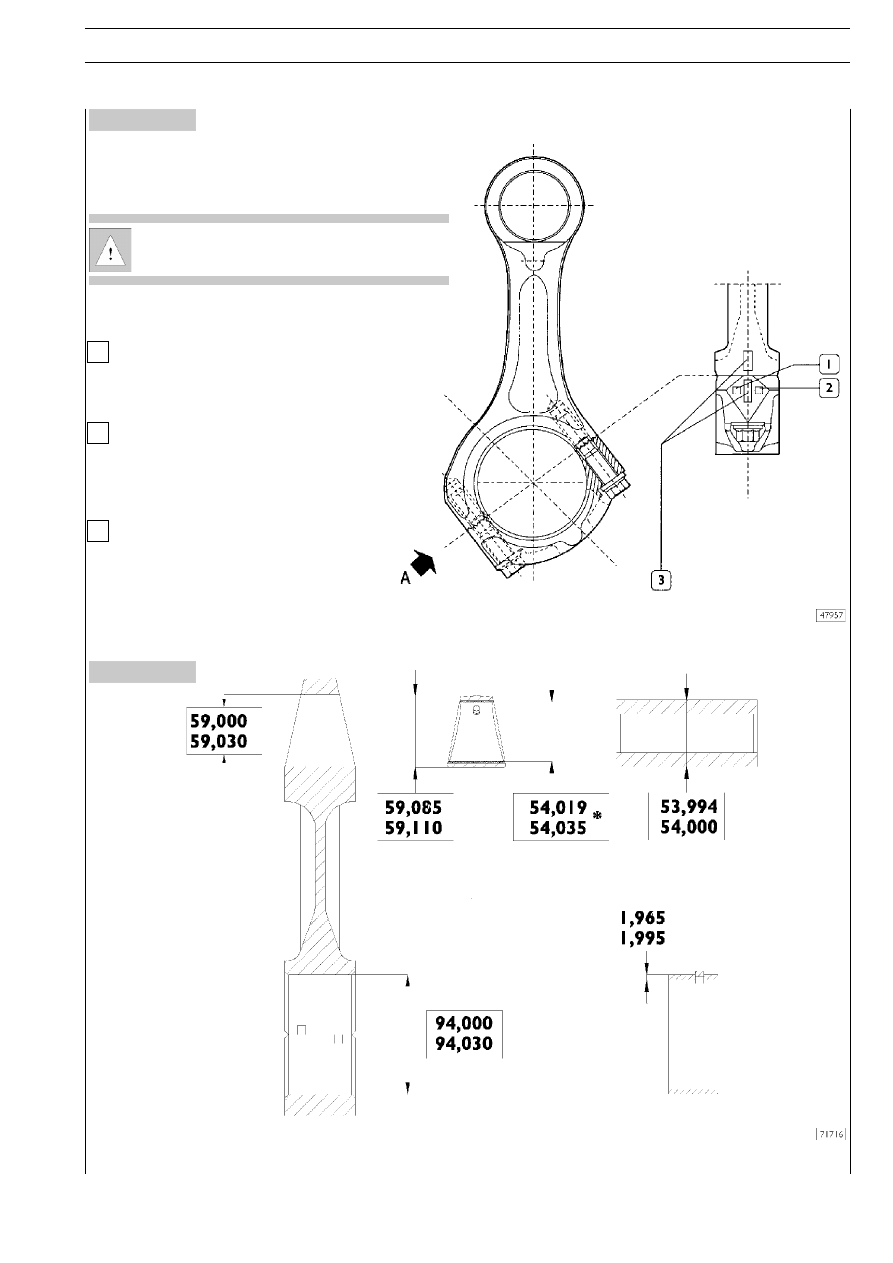

Рисунок 107

540830

Шатуны

На нижней головке шатуна нанесена маркировка, опредеO
ляющая его принадлежность к определенной группе по диаO
метру отверстия в нижней головке и по массе.

При сборке поршней следите, чтобы они принадO
лежали к одной группе по массе.

Маркировка шатунов

1

Буква, обозначающая группу по массе:
A = 4661O4694 г
B = 4695O4728 г
С = 4729O4762 г

2

Цифра, указывающая размерную группу диаметра отO
верстия в нижней головке шатуна:
1 = от 94,000 до 94,010 мм
2 = от 94,011 до 94,020 мм
3 = от 94,021 до 94,030 мм

3

Цифра, указывающая размерную группу диаметра отO
верстия в нижней головке шатуна.

ВИД А

ОСНОВНЫЕ РАЗМЕРЫ — ВТУЛКА, ШАТУН, ШЕЙКА И ВКЛАДЫШИ ПОДШИПНИКОВ

* Измерение следует производить после установки втулок.

Рисунок 108

186

ДВИГАТЕЛЬ F3B

S

TRALIS

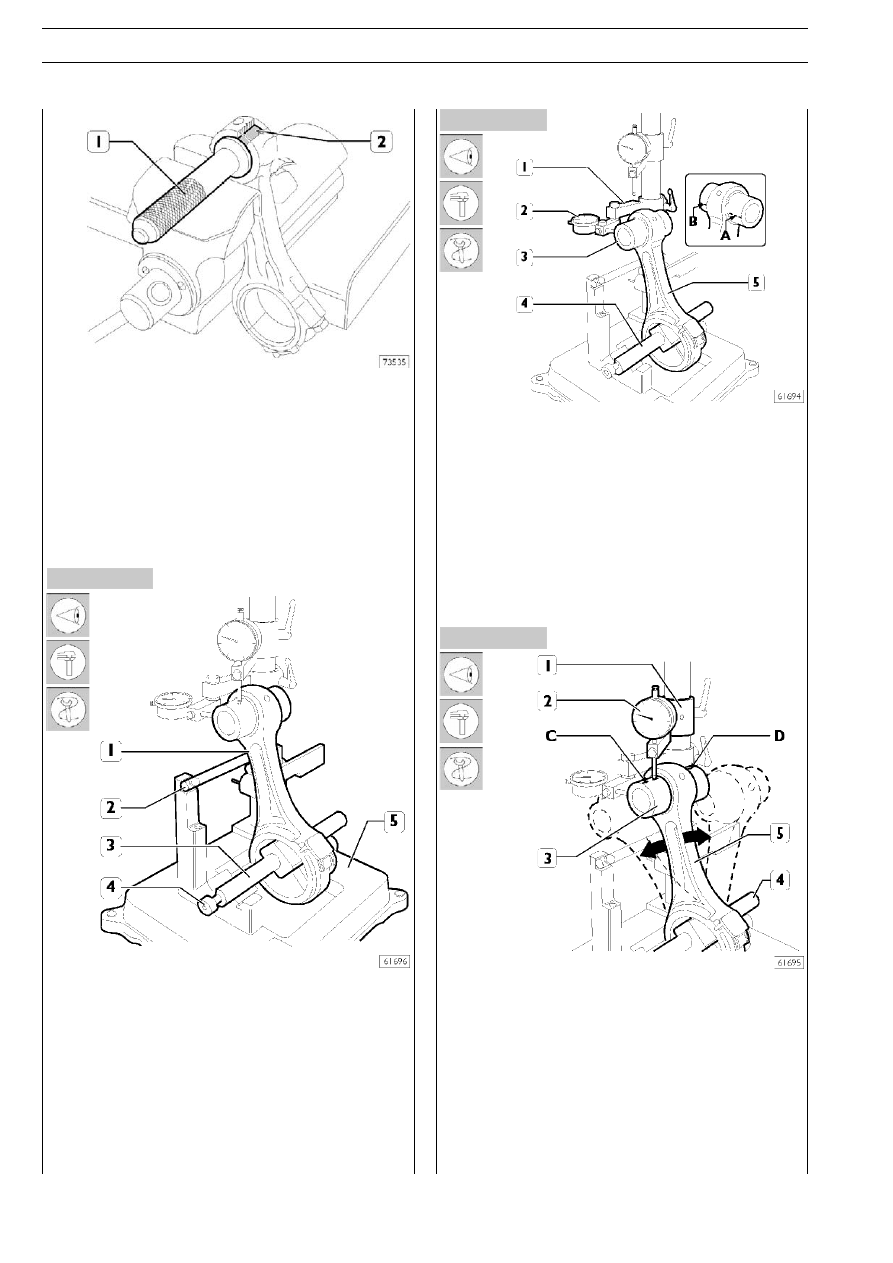

Рисунок 109

Рисунок 110

Рисунок 111

540834

Втулки

Убедитесь, что втулка надежно держится в верхней головке
шатуна и что на ней нет задиров и трещин; в противном
случае замените. Втулка (2) извлекается и устанавливается
при помощи специальной оправки (1). При установке втулO
ки проследите, чтобы отверстия подачи масла во втулке и в
верхней головке шатуна совпадали. Машинкой для расточO
ки расточите втулку, чтобы обеспечить внутренний диаметр
54,019O54,035.

Проверка шатунов

Проверка соосности

Устройством 99395363 (5) проверьте параллельность
осей головок шатунов (1), действуя следующим образом.

Установите шатун (1) на шпиндель (3) устройства
99395363 (5) и закрепите его болтом (4).

Установите шпиндель (3) на призмы, уперев шатун (1) в огO
раничительный брус (2).

Проверка деформации кручения

Проверьте деформацию кручения шатуна (5), сравнив полоO
жение двух точек (А и В) поршневого пальца (3) в горизонO
тальной плоскости, проходящей через ось головки шатуна.
Установите подставку (1) индикатора (2) так, чтобы щуп инO
дикатора уперся в поршневой палец (3) в точке А, щуп долO
жен быть утоплен в индикатор примерно на 0,5 мм, обнулиO
те индикатор (2). Сместите шпиндель (4) с шатуном (5) и
сравните отклонение в точке В на противоположной стоO
роне пальца (3): разница между А и В не должна превышать
0,08 мм.

Проверка изгиба

Проверьте изгиб шатуна (5), сравнив положение двух точек
(C и D) поршневого пальца (3) в вертикальной плоскости,
проходящей через ось головки шатуна.
Установите вертикальную подставку (1) индикатора (2) так,
чтобы щуп индикатора касался пальца (3) в точке С.
Покачайте шатун назад и вперед, найдите наивысшее полоO
жение щупа на поршневом пальце и в этом положении обO
нулите индикатор (2). Сместите шпиндель (4) с шатуном (5)
и повторите проверку в наивысшей точке D на противопоO
ложной стороне пальца (3). Разница между точками C и D
не должна превышать 0,08 мм.

S

TRALIS

ДВИГАТЕЛЬ F3B

187

Испр. — апрель 2002 г.

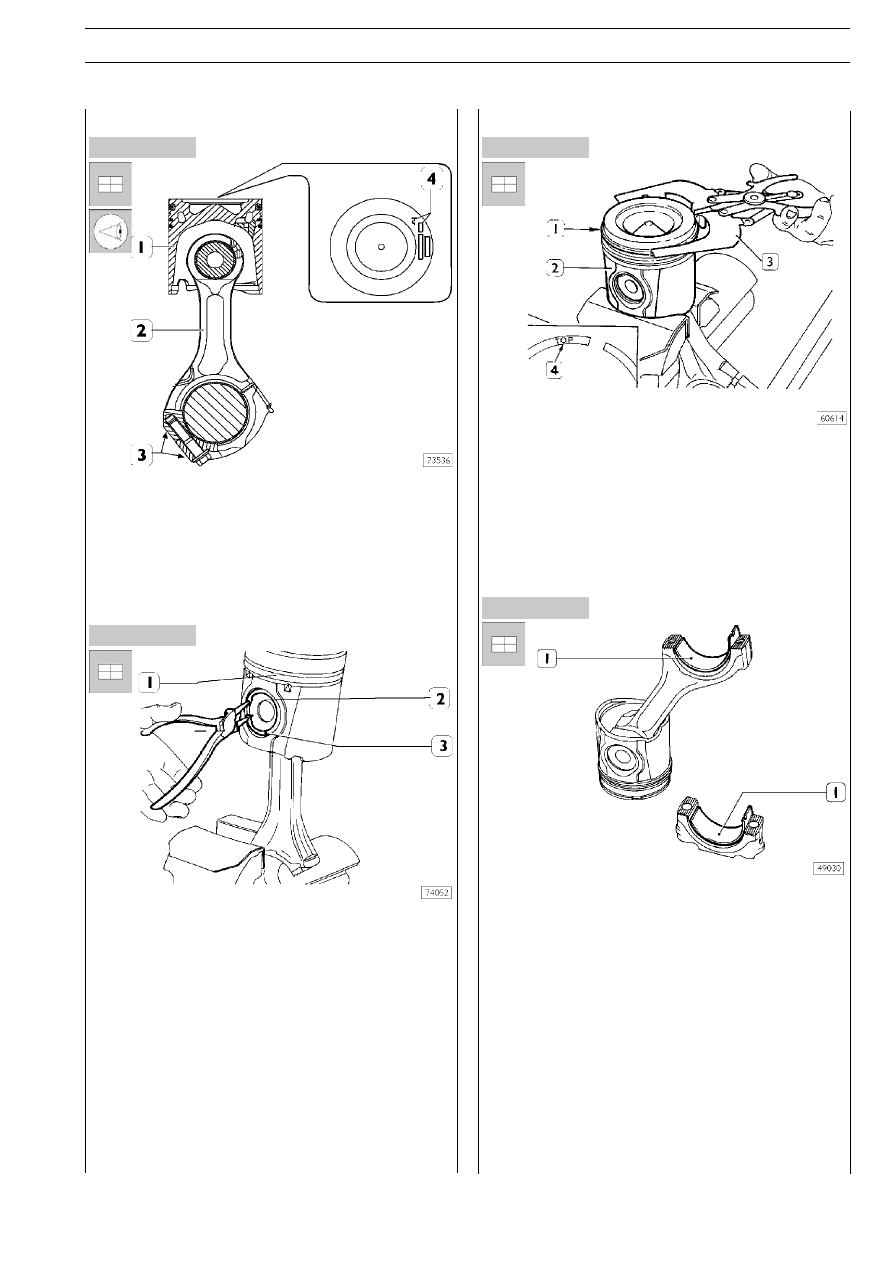

Рисунок 112

Рисунок 113

Рисунок 114

Рисунок 115

Сборка шатуна с поршнем

Поршень (1) следует устанавливать на шатун так, чтобы
графический символ (4), указывающий установочное полоO
жение поршня в гильзе цилиндра и метки (3) на шатуне,
были расположены так, как показано на рисунке.

Установите поршневой палец (2) и зафиксируйте его
в поршне (1) разрезными стопорными кольцами (3).

Установка поршневых колец

Для установки на поршень (2) поршневых колец (1) восO
пользуйтесь щипцами 99360184 (3).
При установке поршневых колец надпись «TOP» (4) должна
быть обращена вверх. Разведите замки поршневых колец на
120° относительно друг друга.

Установка вкладышей подшипника шатуна

Установите вкладыши подшипника (1), выбранные в соответO
ствии с указаниями раздела «Выбор вкладышей коренных и
шатунных подшипников», в шатун и в крышку шатуна.
При повторном использовании снятых вкладышей устанавлиO
вайте их на те же места, которые они занимали при снятии.

188

ДВИГАТЕЛЬ F3B

S

TRALIS

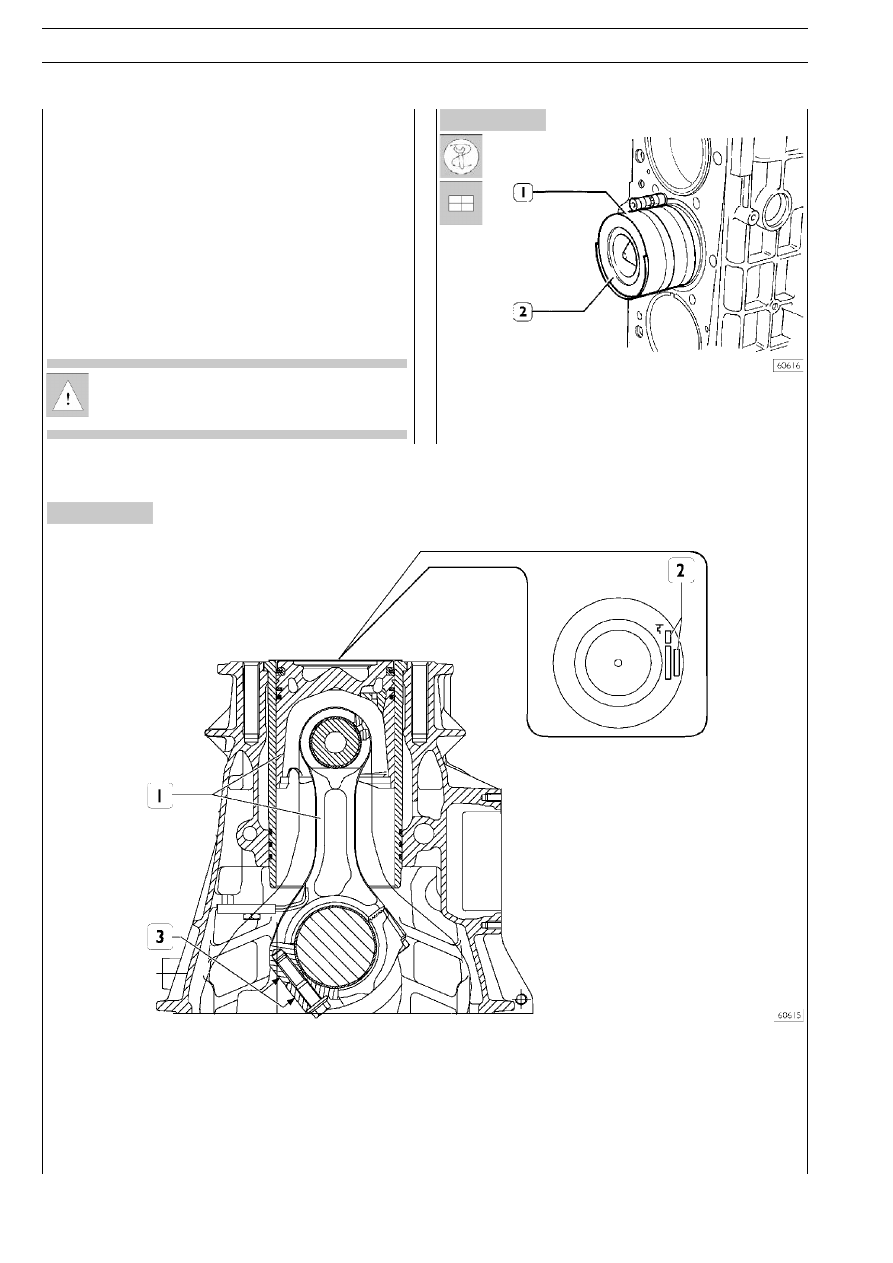

Рисунок 116

Рисунок 117

Установка поршней с шатунами в сборе в гильзы
цилиндров

При помощи оправки 99360605 (1, рисунок 116) устаноO
вите поршень с шатуном в сборе (2) в гильзу цилиндра в соO
ответствии со схемой на рисунке 117, перед установкой
следует убедиться, что:

❑ замки поршневых колец разведены на 120°,

❑ поршни относятся к одной группе, А или В,

❑ символы, выбитые на поверхности днища поршня, наO

правлены к маховику или канавка в юбке поршня обраO
щена к штуцеру для подачи масла.

В запасные части поставляются поршни размерной
группы А, которые можно устанавливать в гильзы
цилиндров размерной группы В.

Проверка выступания поршня

По завершении сборки следует проверить выступание
поршней из гильз цилиндров; оно должно составлять
0,12O0,42 мм.

СХЕМА УСТАНОВКИ ПОРШНЯ С ШАТУНОМ В СБОРЕ В ГИЛЬЗУ ЦИЛИНДРА

1. Шатун с поршнем в сборе — 2. Место расположения маркировки на днище поршня, символ указывает установочное

положение и размерную группу — 3. Место расположения маркировки на шатуне
