TRALIS

ДВИГАТЕЛЬ F3B

177

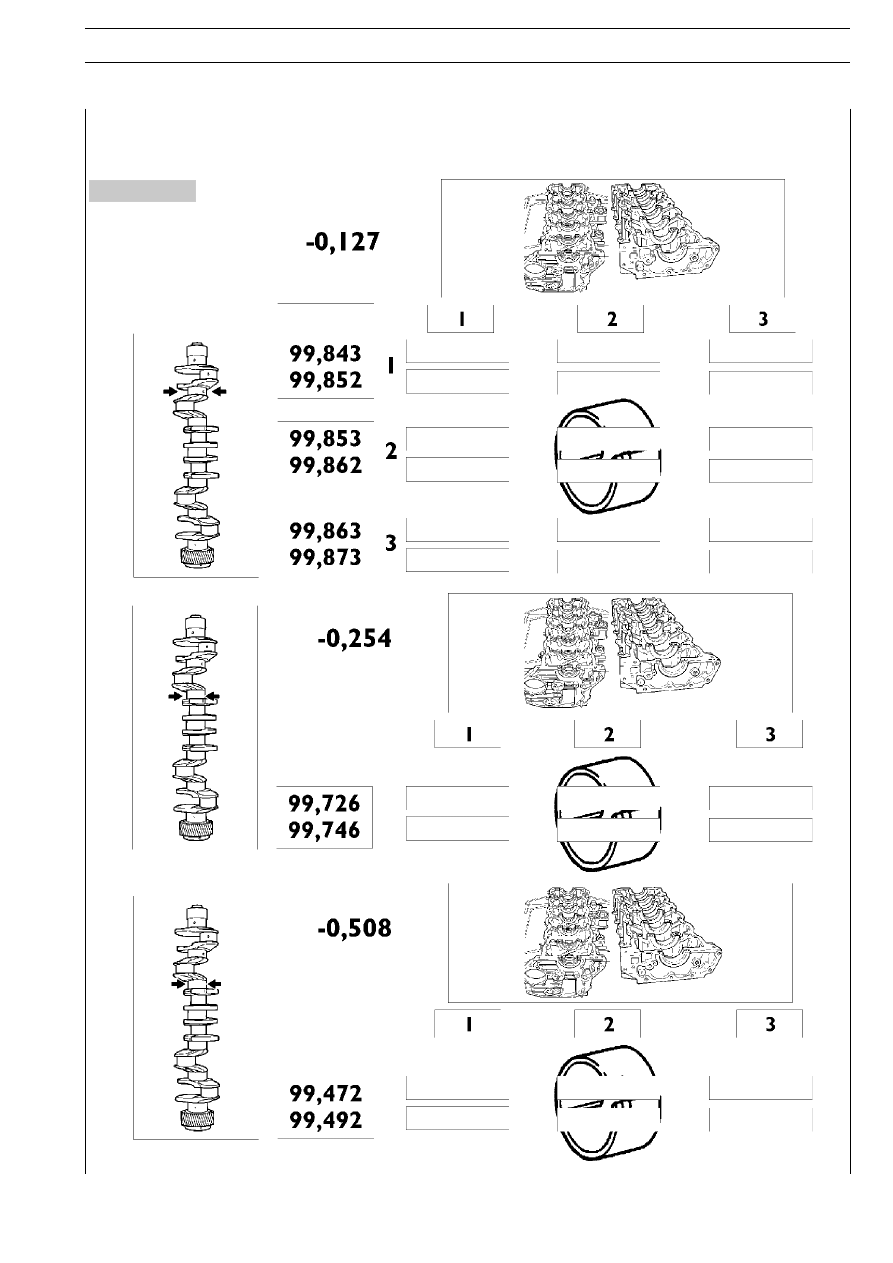

Рисунок 81

ВЫБОР ВКЛАДЫШЕЙ КОРЕННЫХ ПОДШИПНИКОВ (шлифованные шейки)

Если шейки были прошлифованы, описанную выше процедуру применять нельзя.
В этом случае следует проверить соответствие новых диаметров шеек значениям из таблицы и устанавливать вкладыши подO
шипников соответствующего ремонтного размера.

красный/черный =

от 3,173 до 3,183 мм

зеленый/черный =

от 3,184 до 3,193 мм

красный

зеленый/черный

красный =

от 3,237 до 3,247 мм

красный =

от 3,364 до 3,374 мм

зеленый/черный

красный/черный

зеленый/черный

красный/черный

зеленый/черный

красный

Размерная

группа

178

ДВИГАТЕЛЬ F3B

TRALIS

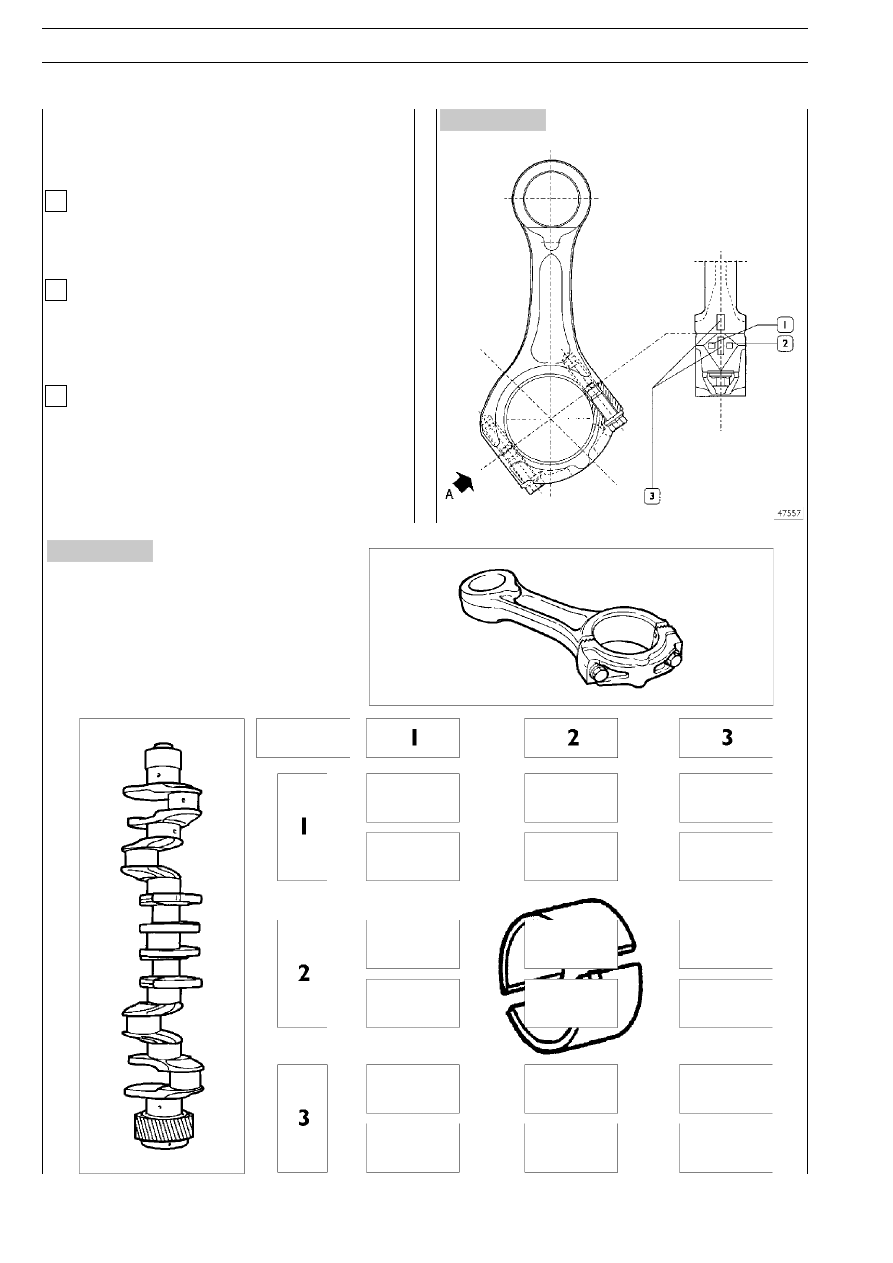

ВЫБОР ВКЛАДЫШЕЙ ПОДШИПНИКОВ ШАТУНОВ
(шейки номинального диаметра)

На шатуне в точке, показанной на виде А, имеются
три метки:

Буква, обозначающая группу по массе:

A = 466O4694 г
B = 4695O4728 г
С = 4729O4762 г

Цифра, указывающая размерную группу диаметра отO
верстия в нижней головке шатуна:

1 = 94,000O94,010 мм
2 = 94,011O94,020 мм
3 = 94,021O94,030 мм

Цифры, которыми помечаются парные детали: крышка
шатуна — шатун.

Цифра, указывающая размерную группу диаметра отверO
стия для вкладыша подшипника, может быть 1, 2 или 3.

Определите размерную группу вкладышей шатуна для кажO
дой из шеек по таблице (рисунок 78).

Рисунок 83

ВИД «А»

Рисунок 84

РАЗМЕРНАЯ

ГРУППА

зеленый

красный

зеленый

красный

СТАНД.

TRALIS

ДВИГАТЕЛЬ F3B

179

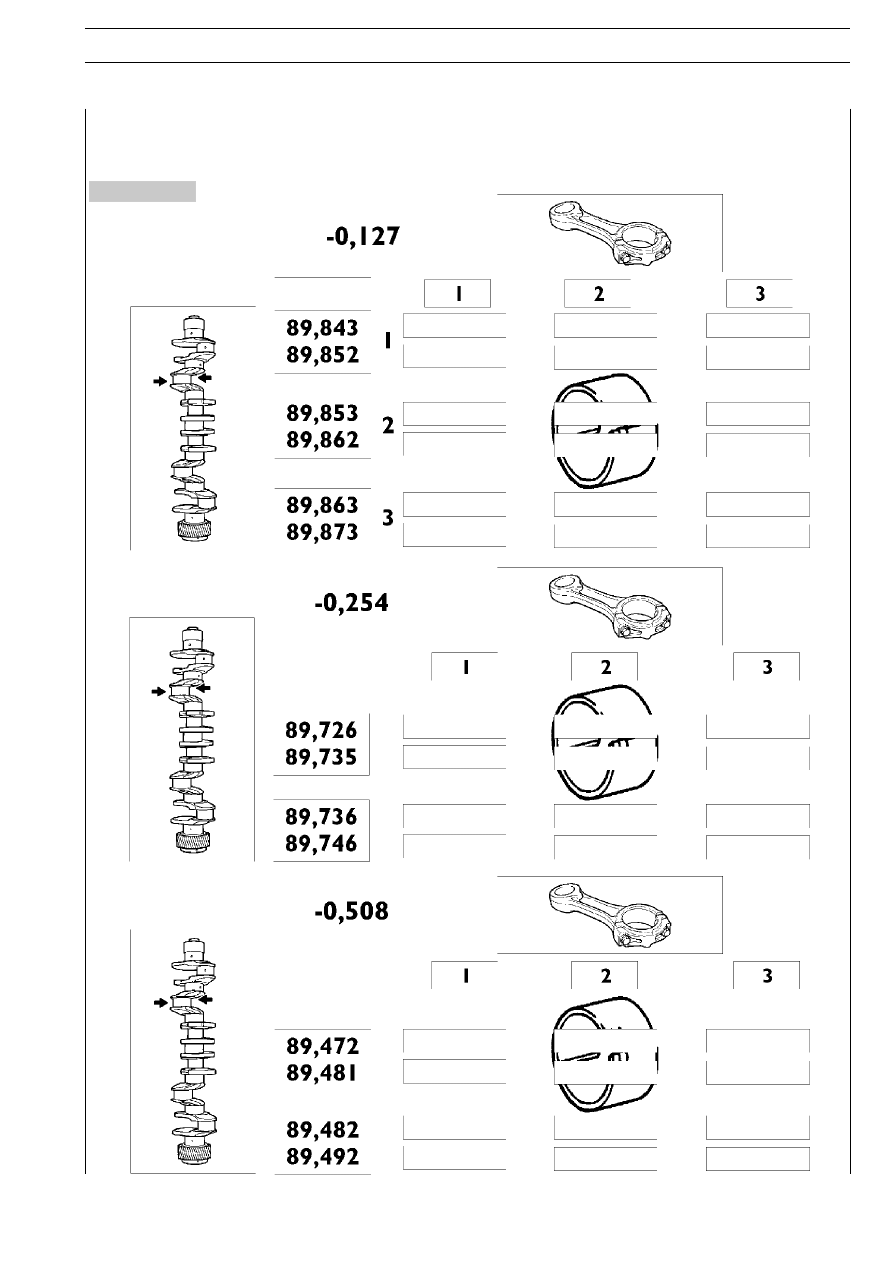

Рисунок 85

РАЗМЕРНАЯ

ГРУППА

красный/черный =

от 2,028 до 2,038 мм

зеленый/черный =

от 2,039 до 2,048 мм

красный =

от 2,092 до 2,102 мм

зеленый =

от 2,103 до 2,112 мм

красный =

от 2,219 до 2,229 мм

зеленый =

от 2,230 до 2,239 мм

зеленый/черный

красный/черный

зеленый/черный

красный/черный

зеленый/черный

красный

зеленый

красный

зеленый

красный

зеленый

красный

зеленый

ВЫБОР ВКЛАДЫШЕЙ ПОДШИПНИКОВ ШАТУНА (шлифованные шейки)

Если шейки были прошлифованы, описанную выше процедуру применять нельзя.
В этом случае следует проверить (для каждой шейки), в какое поле допуска попадает новый диаметр шатунных шеек, и устаO
навливать вкладыши подшипников шатуна в соответствии с таблицей.

180

ДВИГАТЕЛЬ F3B

TRALIS

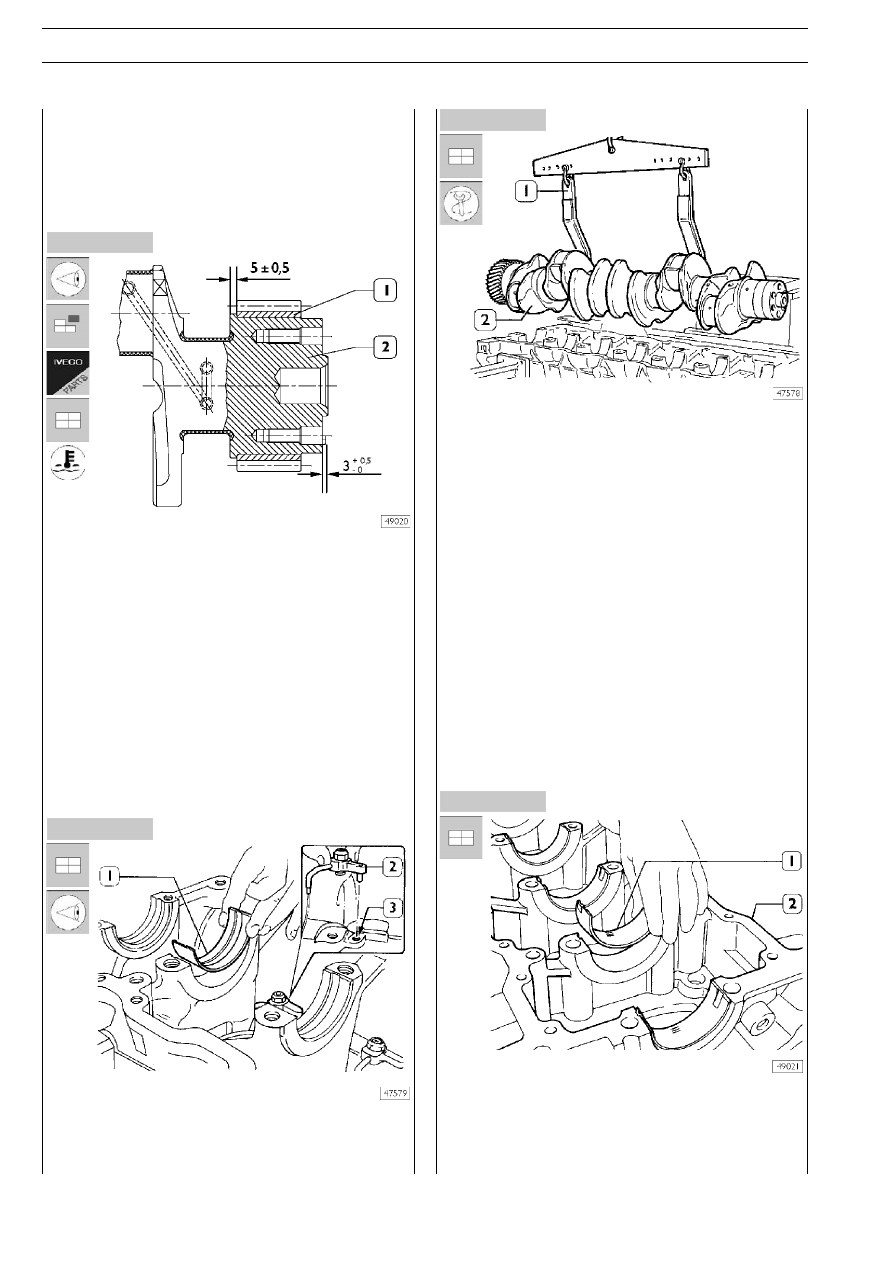

Рисунок 86

540815

Замена шестерни
газораспределительного механизма
и масляного насоса на коленчатом
валу

При установке шестерни (1) на коленчатый вал (2) нагреO
вайте ее в печи при температуре 180°C не более 2 часов.
После установки дайте остыть.

При замене штифта (3), после установки проверьте его выO
ступание от плоскости фланца коленчатого вала, как покаO
зано на рисунке.

540811

Проверка установочных зазор
в коренных шеек

Рисунок 87

Рисунок 89

Рисунок 88

Установите штуцеры подачи масла (2), совместив винт без
головки с отверстием (3) в картере.
Установите вкладыши подшипников (1) в корпуса коренных
подшипников.

Используя таль и захват 99360500 (1) установите коO
ленчатый вал (2).

Установите вкладыши подшипников (1) в объединенную
крышку коренных подшипников (2).
Проверьте установочный зазор между коренными шейO
ками коленчатого вала и их подшипниками в соответстO
вии с указаниями на следующих страницах.

Убедитесь, что зубья шестерни не повреждены и не изO
ношены; в противном случае снимите шестерню соотO
ветствующим съемником и замените.
